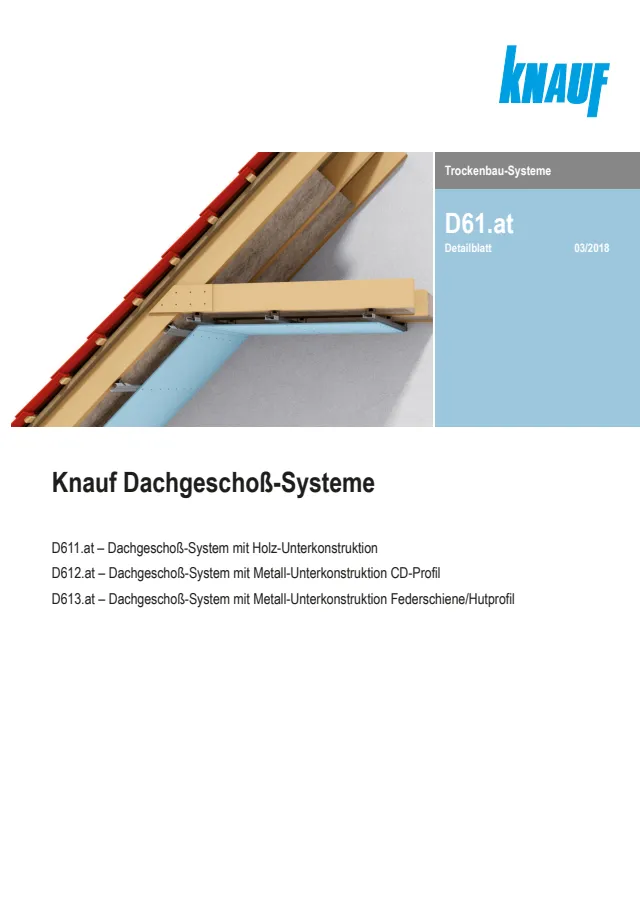

D61.at Dachgeschoß-Systeme

Knauf Dachgeschoß-Systeme erfüllen im Dachstuhl Brand- und Schallschutzanforderungen und übernehmen die raumgestaltende Funktion.

Einsatzbereiche

Knauf Dachgeschoß-Systeme kommen im ausgebauten Dachgeschoß zum Einsatz. In Verbindung mit der Dachdämmung werden Funktionen wie Brandschutz, Schallschutz und Wärmedämmung erfüllt. Die Bildung einer Installationsebene zur Leitungsführung ist möglich.

Übersicht Systeme

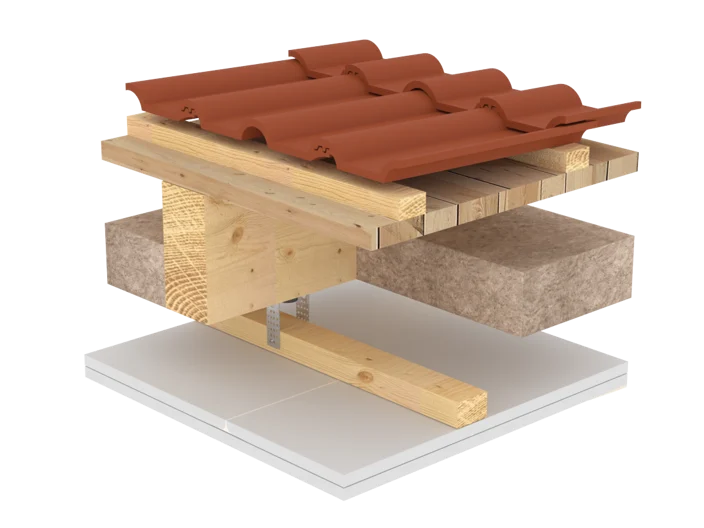

D611.at Knauf Dachgeschoß-System – Holz-Unterkonstruktion

Knauf Platten werden auf eine Holz-Unterkonstruktion als Montagelatten (einfacher Lattenrost) geschraubt. Die Befestigung der Unterkonstruktion erfolgt entweder direkt an den Sparren/Kehlbalken mittels Knauf Schnellbauschrauben oder mit Direktabhängern/Direktschwingabhängern. Das Dachgeschoß-System kann sowohl ohne als auch mit Brandschutz in verschiedenen Beplankungsqualitäten ausgeführt werden.

CAD-Details downloaden *

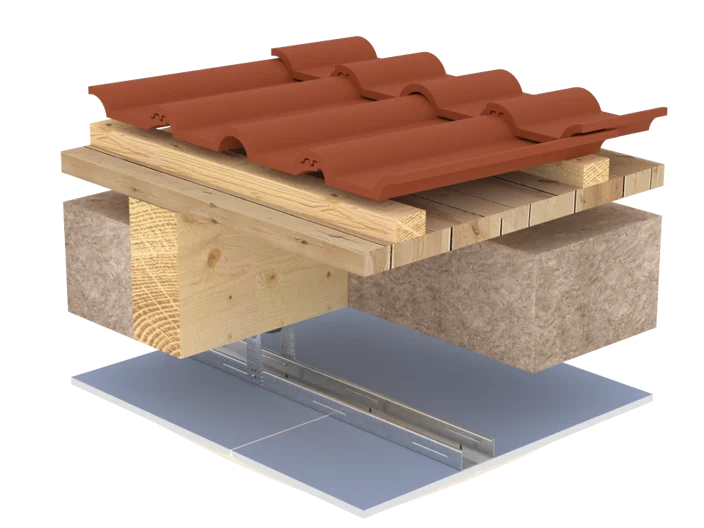

D612.at Knauf Dachgeschoß-System – Metall-Unterkonstruktion CD-Profil

Knauf Platten werden auf eine Metall-Unterkonstruktion aus Stahlblechprofilen CD 60/27 als Montageprofile (einfacher Profilrost) oder als Trag- und Montageprofile (doppelter Profilrost) geschraubt. Die Befestigung der Unterkonstruktion erfolgt mittels Befestigungs-Clip, Justier-Clip oder Direktabhänger/Direktschwingabhänger an den Sparren/Kehlbalken. Das Dachgeschoß-System kann sowohl ohne als auch mit Brandschutz in verschiedenen Beplankungsqualitäten ausgeführt werden.

CAD-Details downloaden*

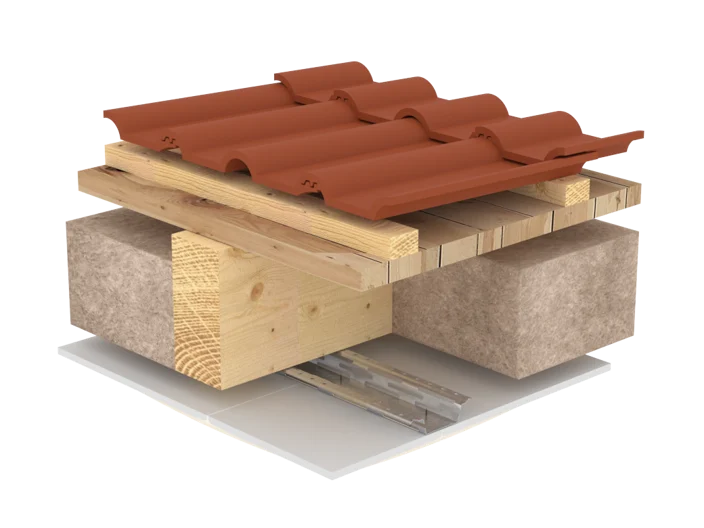

D613.at Knauf Dachgeschoß-System – Metall-Unterkonstruktion Federschiene

Knauf Platten werden auf eine Metall-Unterkonstruktion aus Federschienen geschraubt. Die Befestigung der Unterkonstruktion erfolgt direkt mittels Knauf Schnellbauschrauben an den Sparren/Kehlbalken. Das Dachgeschoß-System kann sowohl ohne als auch mit Brandschutz in verschiedenen Beplankungsqualitäten ausgeführt werden.

CAD-Details downloaden *

*(Bei den angezeigten CAD-Details handelt es sich um Unterlagen aus Deutschland, die leicht von den österreichischen technischen Blättern abweichen können.)
