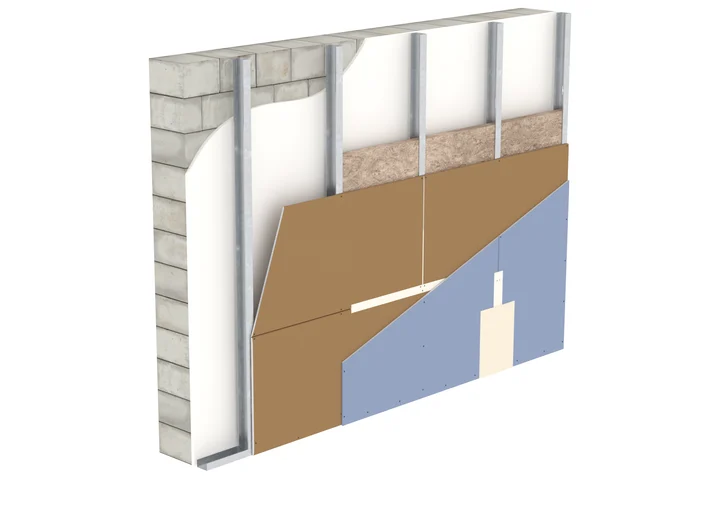

W61.at Knauf Vorsatzschalen

Montagewände mit Unterkonstruktion aus Stahlblechprofilen sowie einseitiger Beplankung. Zur Verbesserung des Schallschutzes oder als Innendämmung.

Vorsatzschalen bestehen aus einer Metall- Unterkonstruktion und einer einseitigen ein- oder mehrlagigen Beplankung aus Knauf Platten.

In die Unterkonstruktion können Dämmstoffe für Schall- und Wärmeschutz sowie Installationen (Elektro, Sanitär, ...), Tragständer für Sanitärobjekte eingebaut werden. Sie sorgen für eine deutliche Verbesserung des Wärme- und Schallschutzes der Bestandswand.

Übersicht Systeme

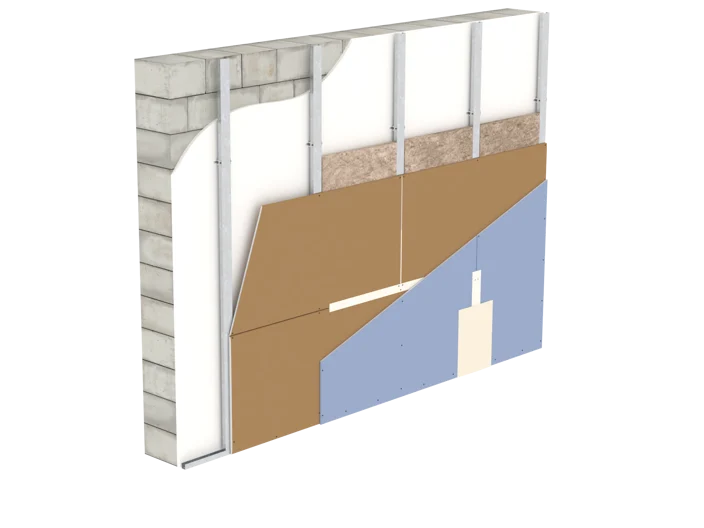

W623.at Knauf Vorsatzschale mit CD 60/27, direkt befestigt

Das Vorsatzschalensystem W623.at wird mit einer Unterkonstruktion aus Stahlblechprofilen CD 60/27, welche mit Direkt(schwing)abhängern an der Grundwand befestigt werden, ausgeführt. Somit ist eine schlanke Bauweise in Verbindung mit großen Wandhöhen realisierbar.

Die Beplankung ist ein- oder zweilagig. Bei Ausführung mit doppelter Beplankung ist Ballwurfsicherheit möglich.

Direkt befestigt
Ständerachsabstand bis 625 mm
Wandhöhe bis 10 m

CAD-Details downloaden*

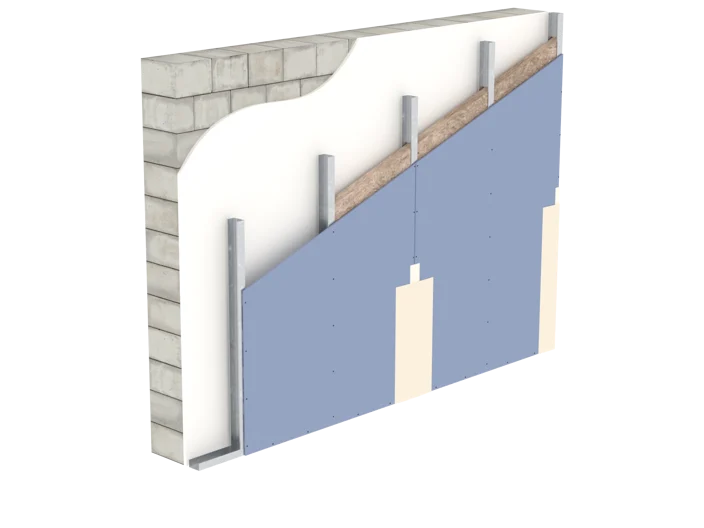

W625.at Knauf Vorsatzschale mit CW-Profil, einlagig beplankt

Das Vorsatzschalensystem W625.at wird mit einer Unterkonstruktion aus Stahlblechprofilen als Einfachständer freistehend vor der Grundwand ausgeführt. Die Beplankung ist einlagig. Durch die freistehende Ausführung können beliebig große Wandhohlräume realisiert werden, es besteht keine Abhängigkeit zur Festigkeit der Grundwand.

Freistehend
Ständerachsabstand bis 625 mm
Wandhöhe bis 5,90 m

Systemvariante W625.at DIA70 mit CW 70 und 15 mm Diamant Beplankung

CAD-Details downloaden *

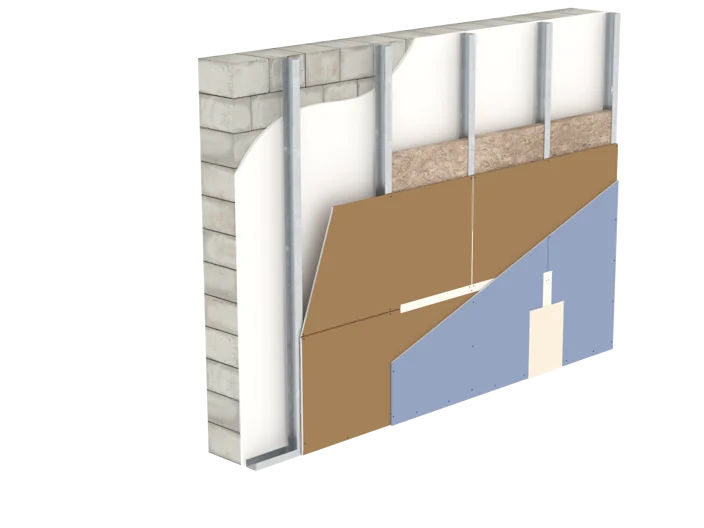

W626.at Knauf Vorsatzschale mit CW-Profil

Das Vorsatzschalensystem W626.at wird mit einer Unterkonstruktion aus Stahlblechprofilen als Einfachständer freistehend vor der Grundwand ausgeführt. Die Beplankung ist zwei- oder dreilagig. Durch die freistehende Ausführung können beliebig große Wandhohlräume realisiert werden, es besteht keine Abhängigkeit zur Festigkeit der Grundwand.

Freistehend
Ständerachsabstand bis 625 mm
Wandhöhe bis 7,80 m

CAD-Details downloaden *

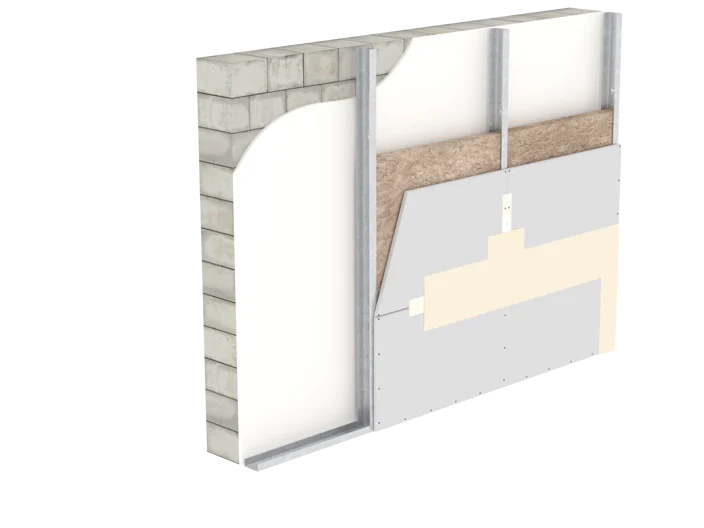

W653.at Knauf Vorsatzschale mit CW-Profil, Massivbauplatte

Das Vorsatzschalensystem W653.at wird mit einer Unterkonstruktion aus Stahlblechprofilen als Einfachständer freistehend vor der Grundwand ausgeführt. Die Beplankung mit Massivbauplatten erfolgt horizontal und einlagig. Durch die freistehende Ausführung können beliebig große Wandhohlräume realisiert werden, es besteht keine Abhängigkeit zur Festigkeit der Grundwand. Mit der Beplankung aus Massivbauplatten sind Ständerachabstände bis 1000 mm möglich.

Freistehend
Ständerachsabstand bis 1000 mm
Wandhöhe bis 5,90 m

CAD-Details downloaden *

*(Bei den angezeigten CAD-Details handelt es sich um Unterlagen aus Deutschland, die leicht von den österreichischen technischen Blättern abweichen können.)
