Dřevostavby

KONSTRUKCE VNĚJŠÍCH NOSNÝCH STĚN

Základním konstrukčním prvkem dřevostavby jsou nosné stěny, které zajišťují stabilitu, odolnost proti klimatickým vlivům a plní funkci akustického i požárního předělu mezi vnitřním a vnějším prostředím. Každou tuto základní stěnu lze přizpůsobit požadavkům konečného uživatele například provedením instalačních předstěn a dalšími úpravami, které zajistí dlouhodobou funkčnost celého objektu. Každou konstrukci lze poměrně jednoduše upravit a splnit celou paletu požadavků, která je u dřevostaveb stejně tak dosažitelná jako u objektů stavěných klasickou technologií. Nejjednodušší konstrukci tvoří nosný panel bez instalační dutiny s kontaktním zateplením. Celá stěna je uvažována jako difuzně uzavřená konstrukce s parozábranou za vnitřní pláštící sádrokartonovou deskou a s kontaktním zateplovacím systémem ETICS na sádrovláknité desce Knauf Vidiwall vnějšího opláštění. U meziobjektových stěn řadových staveb je základním požadavkem na stěnu oddělit od sebe objekty jak akusticky, tak požárně. Toho docílíme použitím konstrukce meziobjektové stěny Knauf W 553. Jako další nosný prvek, např. pro konstrukci schodiště nebo pro dodatečné vyztužení objektu, se často používá konstrukce vnitřní nosné stěny. Nejenže zajišťuje dostatečnou únosnost, ale také splňuje požadavky na akustické parametry, které se obvykle dosahují montáží jednovrstvého nebo dvouvrstvého opláštění na předsazenou stěnu. Pro dosažení vysoké akustické pohody je důležité použit speciální desky Knauf Diamant, Knauf Silentboard nebo Knauf Diamant X.

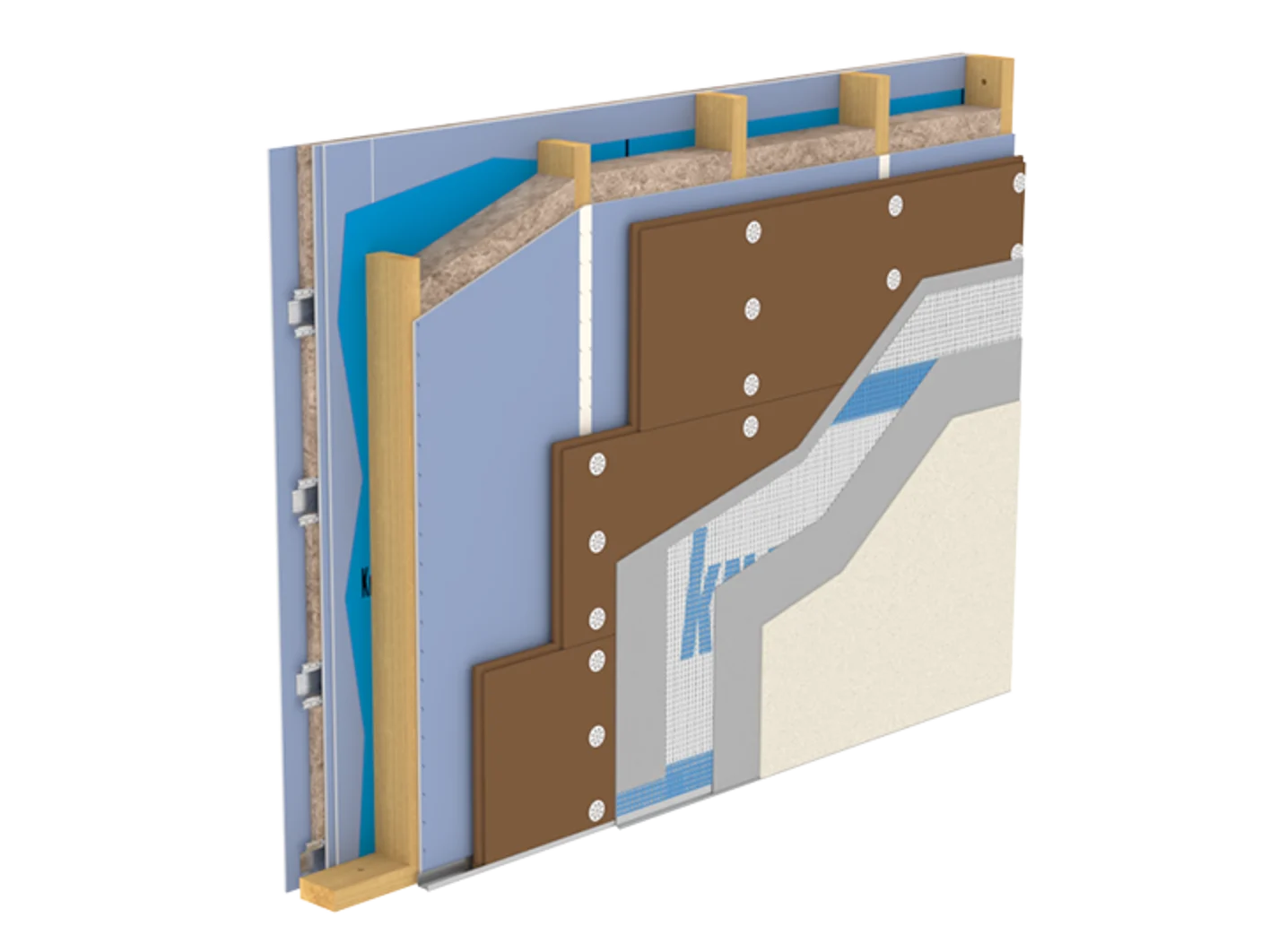

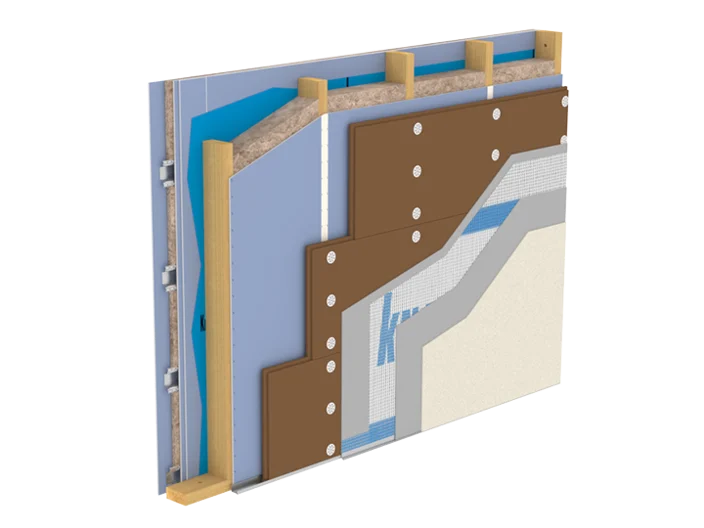

OBVODOVÉ NOSNÉ STĚNY S/BEZ INSTALAČNÍ ROVINY

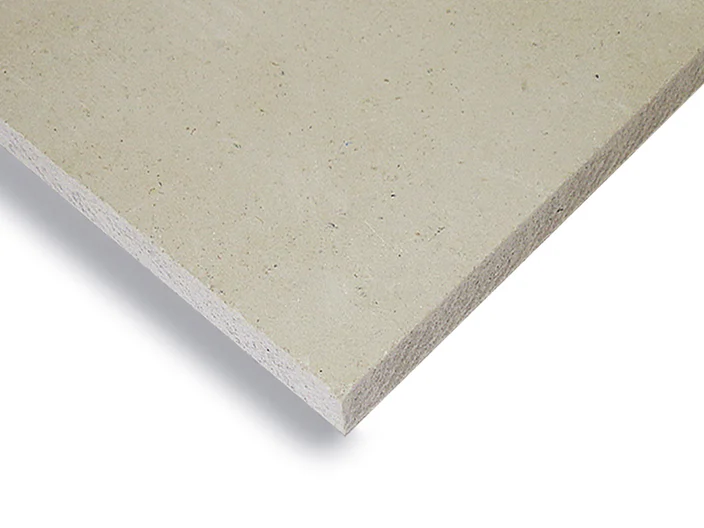

Standardní a plně funkční konstrukci tvoří nosný panel s / bez instalační dutiny pro rozvody TUV, elektro atd., s kontaktním zateplením na vnější sádrovláknité desce Knauf Vidiwall. Stěnu lze uvažovat jako difuzně uzavřenou s parozábranou pod instalačním roštem nebo jako difuzně otevřenou konstrukci s parobrzdnou deskou (např. OSB 15 mm s prolepenými a přelepenými spoji) a kontaktním zateplením s minerální izolací na vnější sádrovláknité desce.

Použtí: Základní varianta nosné dřevěné stěny, která plní základní požadavky stavební techniky. Ekonomicky nejdostupnější konstrukce.

Požární odolnost REI 45 - 60 minut

Akustika Rw≤ 55 dB

Parotěsná vrstva LDS 100

Průřez nosného prvku Větší z hodnot dle statického výpočtu a dle kriterií v Požárním katalogu Knauf

Izolace v dutině 180 mm např. Knauf Insulation Unifit nebo Mineral Plus HB034

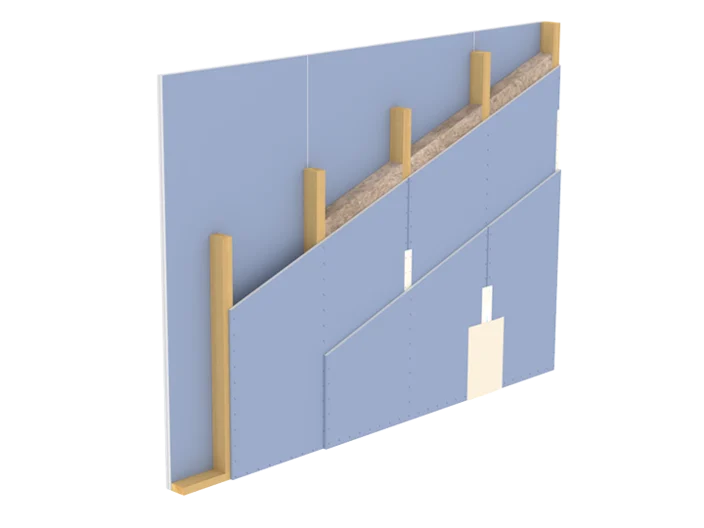

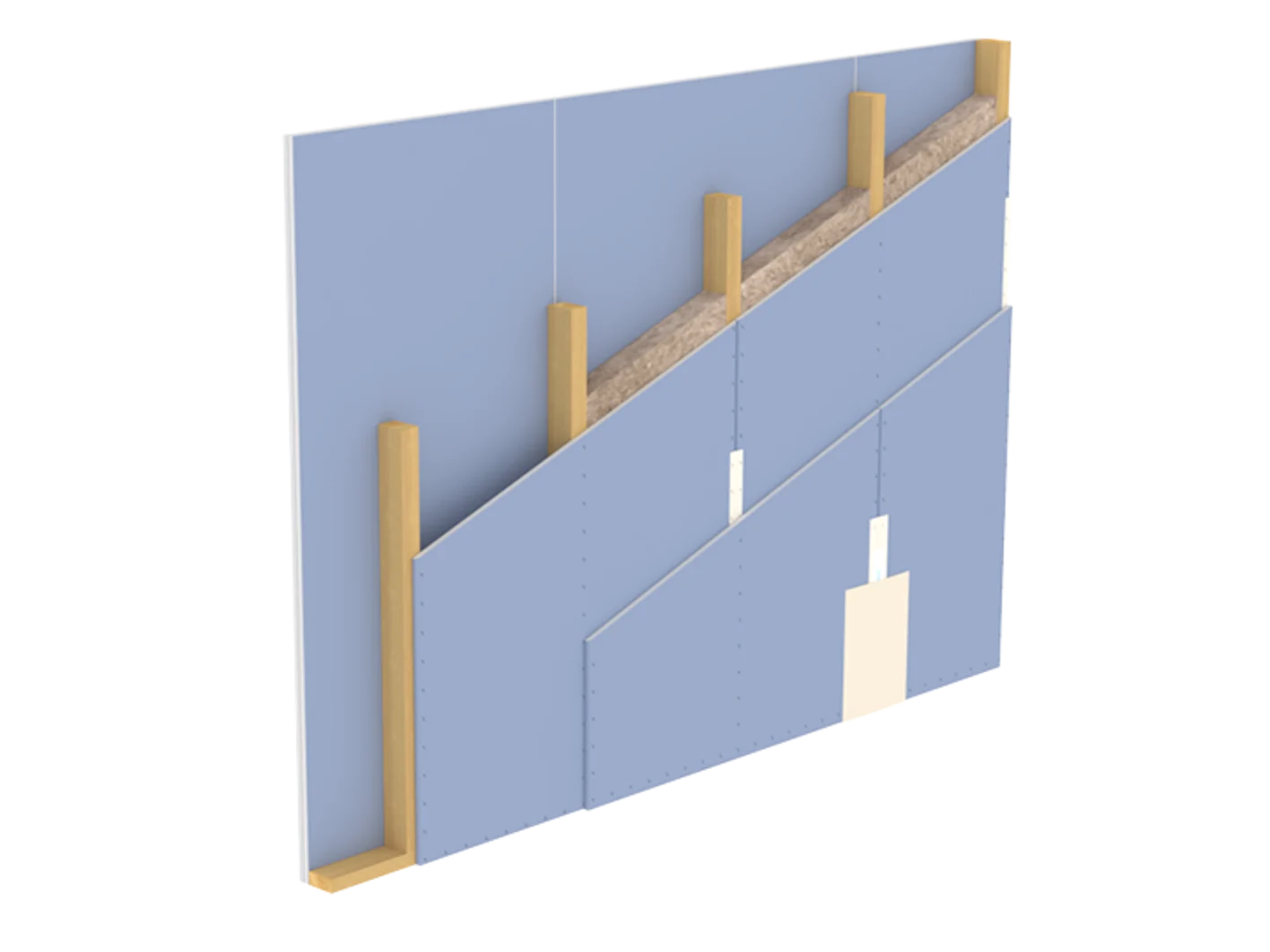

NOSNÉ VNITŘNÍ STĚNY

Použití

Vnitřní stěny mohou být navrženy tak, aby obklopovaly místnost nebo byly zakončeny volným koncem. V případě patrové dřevostavby, je lze využít jako ztužující stěny pro schodiště. S předsazenou stěnou výrazně zlepšíme akustické vlastnosti stěny a kromě toho, nabízí i bezpečné vedení instalací.

Požární odolnost REI 30 - 60 minut

Akustika Rw ≤ 62 dB

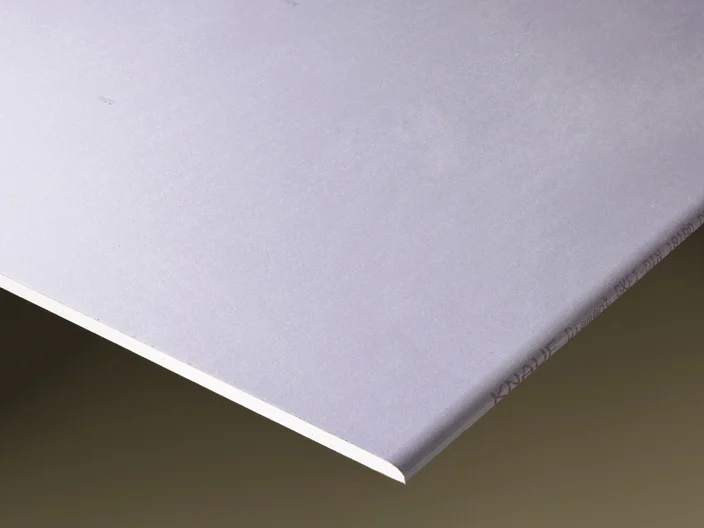

Materiály Knauf Opláštění stěny: sádrovláknitá deska Knauf Vidiwall, sádrokartonová deska Knauf Diamant X,. Instalační rovina: sádrokartonová deska Knauf RED, Piano/WHITE/Green. Profily CD a UD profil, Instalační rovina: sádrokartonová deska Knauf RED Piano, přímé/akustické závěsy, CD a UD profily

Průřez nosného prvku Větší z hodnot dle statického výpočtu a dle kriterií v Požárním katalogu Knauf

Izolace v dutině 180 mm např. Knauf Insulation Akustik Board nebo Akustik Roll

Na rozdíl od kontaktního způsobu zateplení obvodové stěny přináší provětrávaná fasáda Aquapanel hned několik podstatných výhod. Z hlediska tepelné techniky přináší nejvyšší funkční bezpečnost pro odvod vlhkosti z konstrukce, zajišťuje velmi dlouhý fázový posun teplot, čímž brání přehřívání objektu v letním období a zároveň umožňuje nést i bezesparý obklad do plošné hmotnosti 40 kg/m2. Z hlediska akustiky rovněž přináší lepší hodnoty vzduchové neprůzvučnosti oproti kontaktním systémům. Kromě jiného je to funkčně nejbezpečnější provedení odizolování soklové části objektu, protože cementová deska Aquapanel nepodléhá objemovým změnám ani působení rozmrazovacích solí a mrazových cyklů. Dilatační úsek u takovéto provětrávané fasády je 15 m.

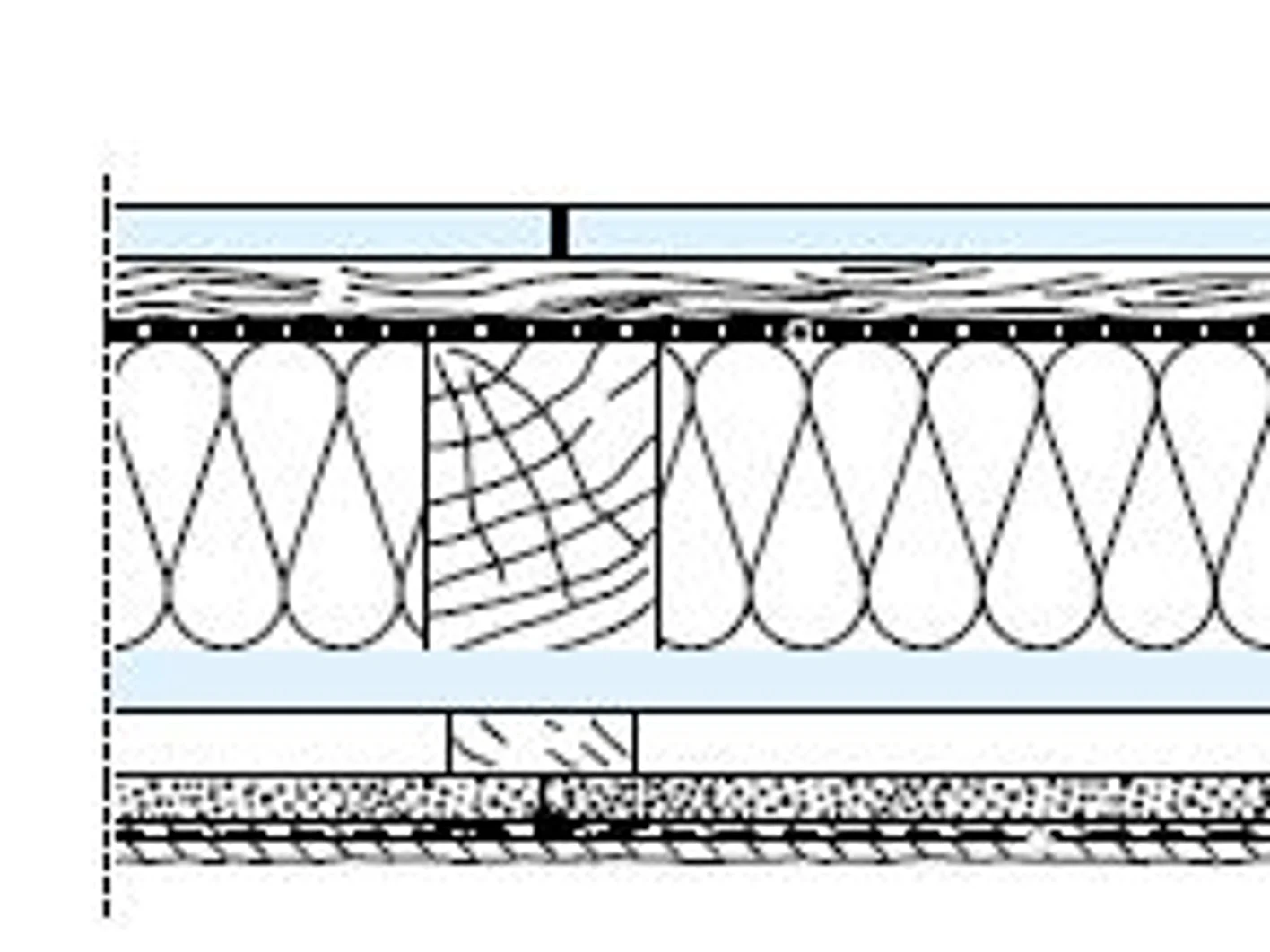

DŘEVĚNÁ KONSTRUKCE S PROVĚTRÁVANOU FASÁDOU

Použití Speciální difuzně otevřená skladba nosné dřevěné stěny pro extrémní klimatické podmínky a mechanicky zatížené fasády. Nabízí širokou paletu povrchových úprav od běžného omítkového souvrství až po obklad do 40 kg/m2.

Požární odolnost REI 30 - 60 minut

Akustika Rw≤ 62 dB

Parotěsná vrstva LDS 2 Silk

Průřez nosného prvku Větší z hodnot dle statického výpočtu a dle kriterií v Požárním katalogu Knauf.

Izolace v dutině 180 mm např. Knauf Insulation Uniflit nebo Mineral Plus HB034

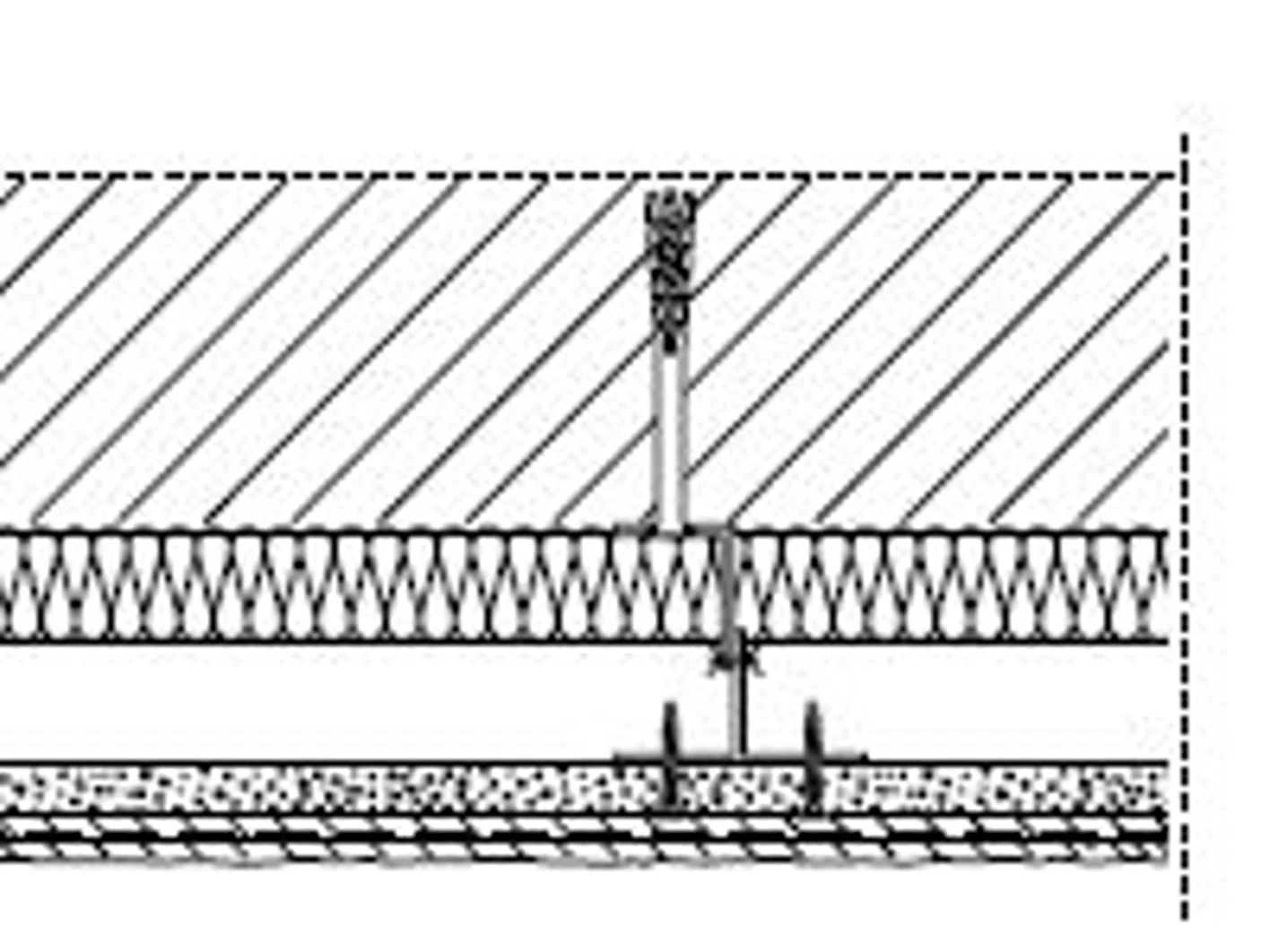

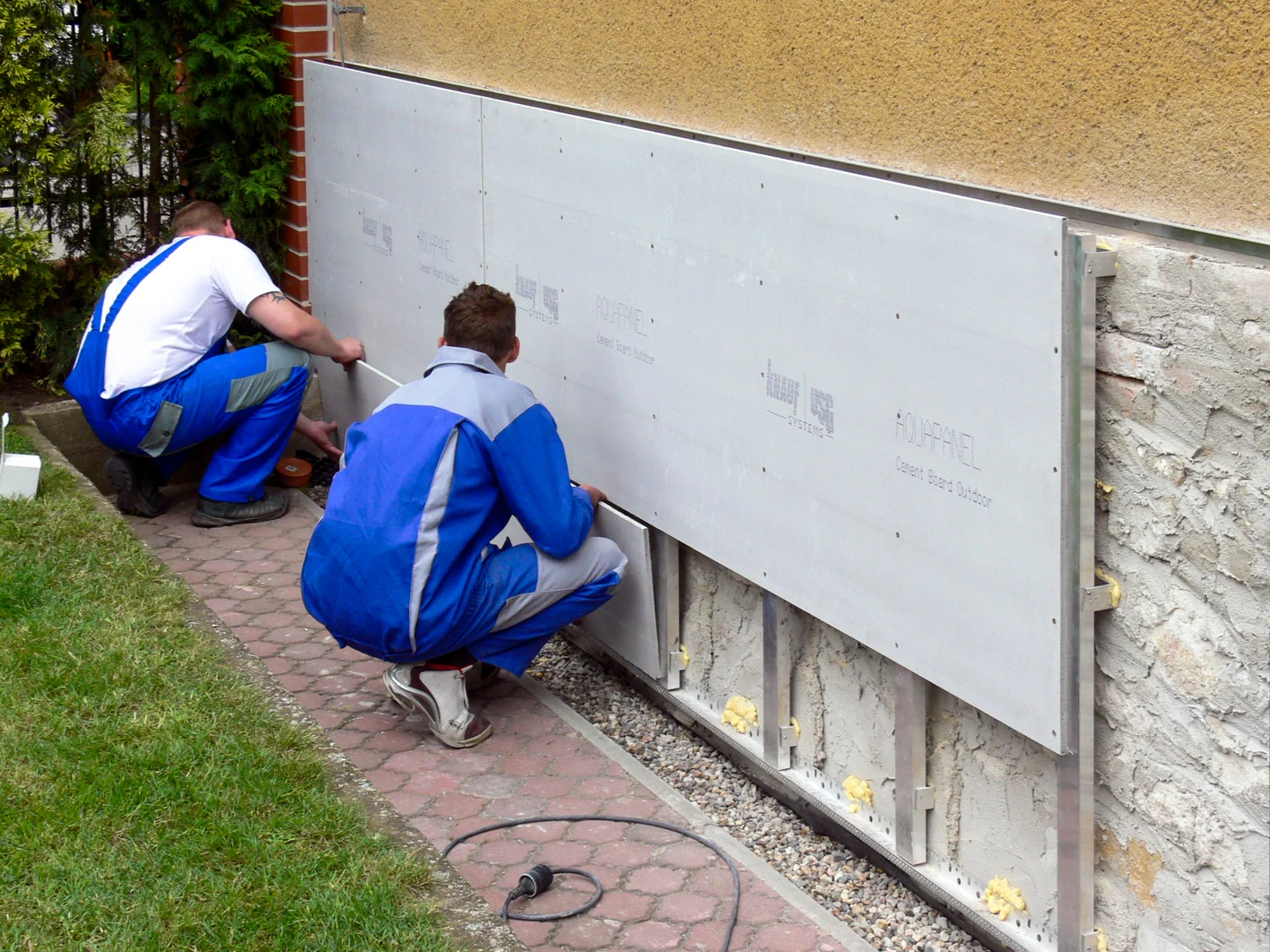

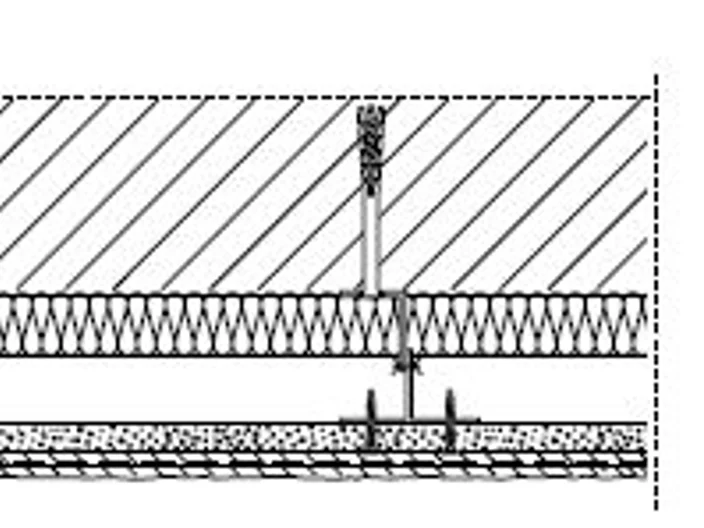

OBKLAD SOKLOVÉ ČÁSTI FASÁDY AQUAPANELEM

Použití Zajištění dlouhodobé funkčnosti soklové části objektu. Vysoce odolný proti odstřikující vodě.

Požární odolnost Bez požadavku

Akustika Bez požadavku

Materiály Knauf Vnější omítkový systém: penetrační akrylátový nátěr Knauf, Aquapanel Klebe- und Armiermörtel,

Výztužná síť: Aquapanel, Aquapanel Fugenspachtel + Fugenband Opláštění stěny: Knauf Aquapanel

Průřez nosného prvku Hliníková nebo ocelová konstrukce

Izolace v dutině Minerální vlna

Jednou ze základních úloh pro dřevostavbu je vyřešení otázek utlumení kročejového hluku v rámci stropní konstrukce. Zatímco dřívější pokusy se zbytečným přitěžováním stropní konstrukce na straně podlahy vedly ke zvyšování průřezů nosné konstrukce a ke zvětšování konstrukční výšky objektu, lze nyní dosáhnout vynikajících akustických kvalit srovnatelných s betonovými stropními konstrukcemi i při zachování nízké plošné hmotnosti, malé zástavné výšce a subtilních rozměrech vlastní nosné konstrukce. Tajemstvím úspěchu je využití hmotnosti nikoliv na straně podlahy, ale na straně podhledu. Řešením je použití suchých podlah Knauf v kombinaci se zavěšeným nebo ještě lépe samonosným podhledem. Tajemství efektivity samonosného podhledu tkví v tom, že jediný spojovací prvek mezi nosnou částí stropu a podhledu je vzduch, který vede zvuk méně ochotně než jakékoliv zavěšení.

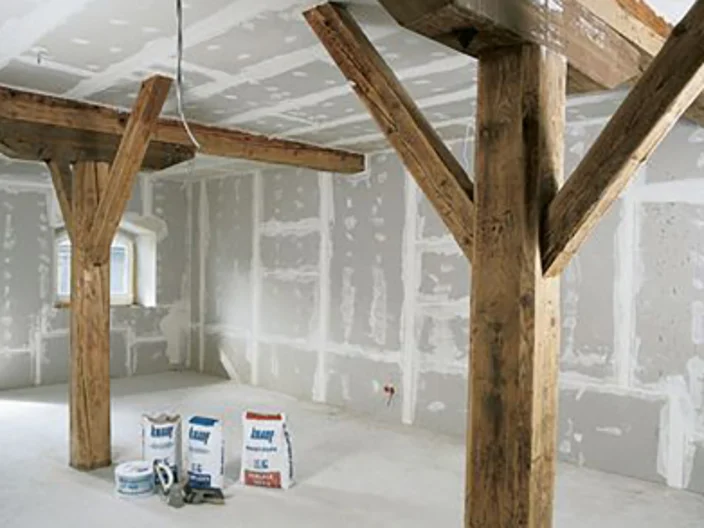

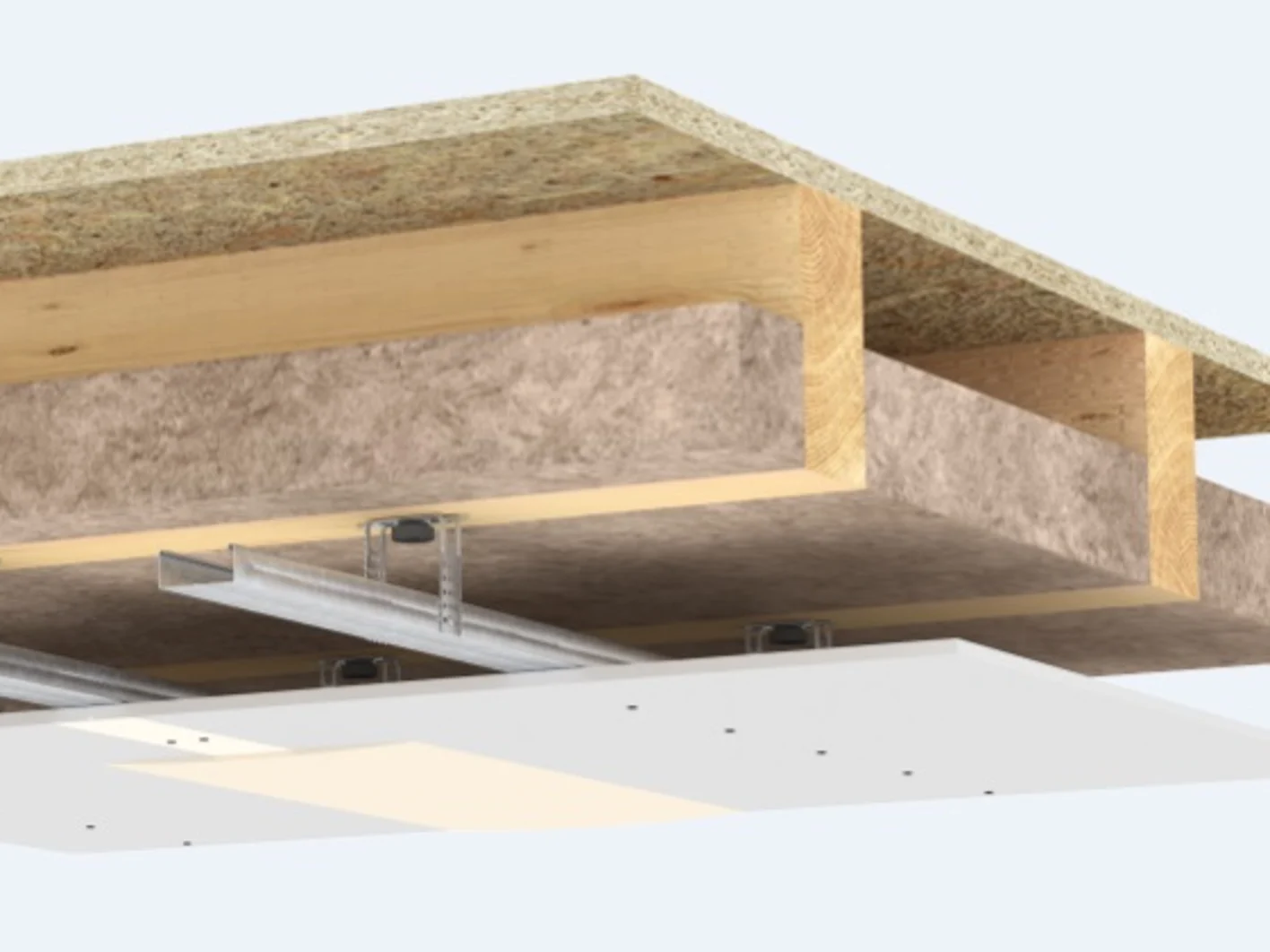

DŘEVĚNÉ STROPY

Použití Pro dosažení výborných akustickcýh vlastností je možné použít suché podlahy a zavěšeného nebo samonosného podhledu.

Požární odolnost REI 15 - 60

Akustika Hladina kročejového hluku: Lw≤ 55 dB a méně Vzduchová neprůzvučnost: Rw≤ 52 dB a více

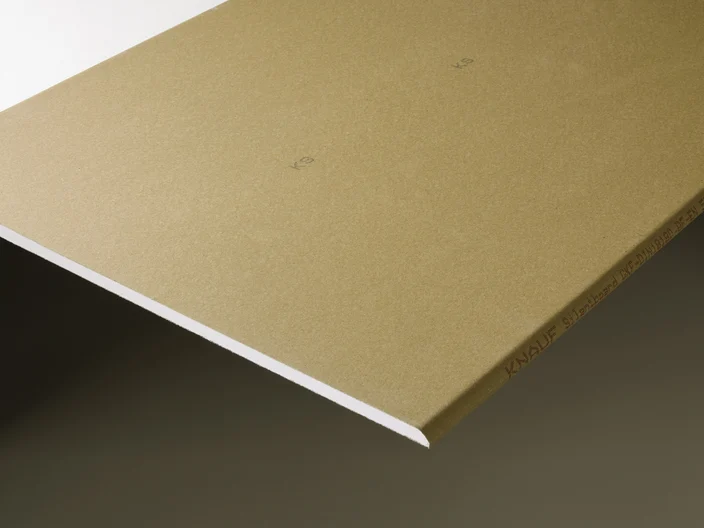

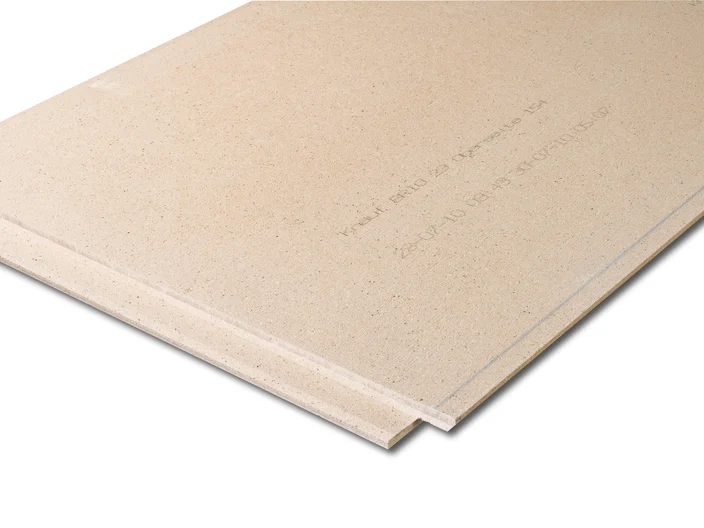

Materiály Knauf Plovoucí vrstva na nosném záklopu: Knauf Brio WF - Knauf F146 na suchém podsypu Liapor Podhledová konstrukce: zavěšený nebo samonosný podhled Knauf s deskami Knauf RED - Knauf Diamant - Knauf Silentboard, Knauf Blue Akustik

Izolace v dutině 160 mm izolace, např. Knauf Insulation Naturoll

Nejjednodušší bývá vždy nejlepší, a tak jako nenosné akustické a prostor dělící konstrukce je nejvhodnější použít již léty prověřený systém montovaných sádrokartonových příček na ocelových CW profilech, který kromě vynikajících akustických a požárně ochranných funkcí nabízí bezproblémové vedení všech instalací a zároveň umožňuje i zavěšení kuchyňské linky, umyvadla či zavěšeného WC.

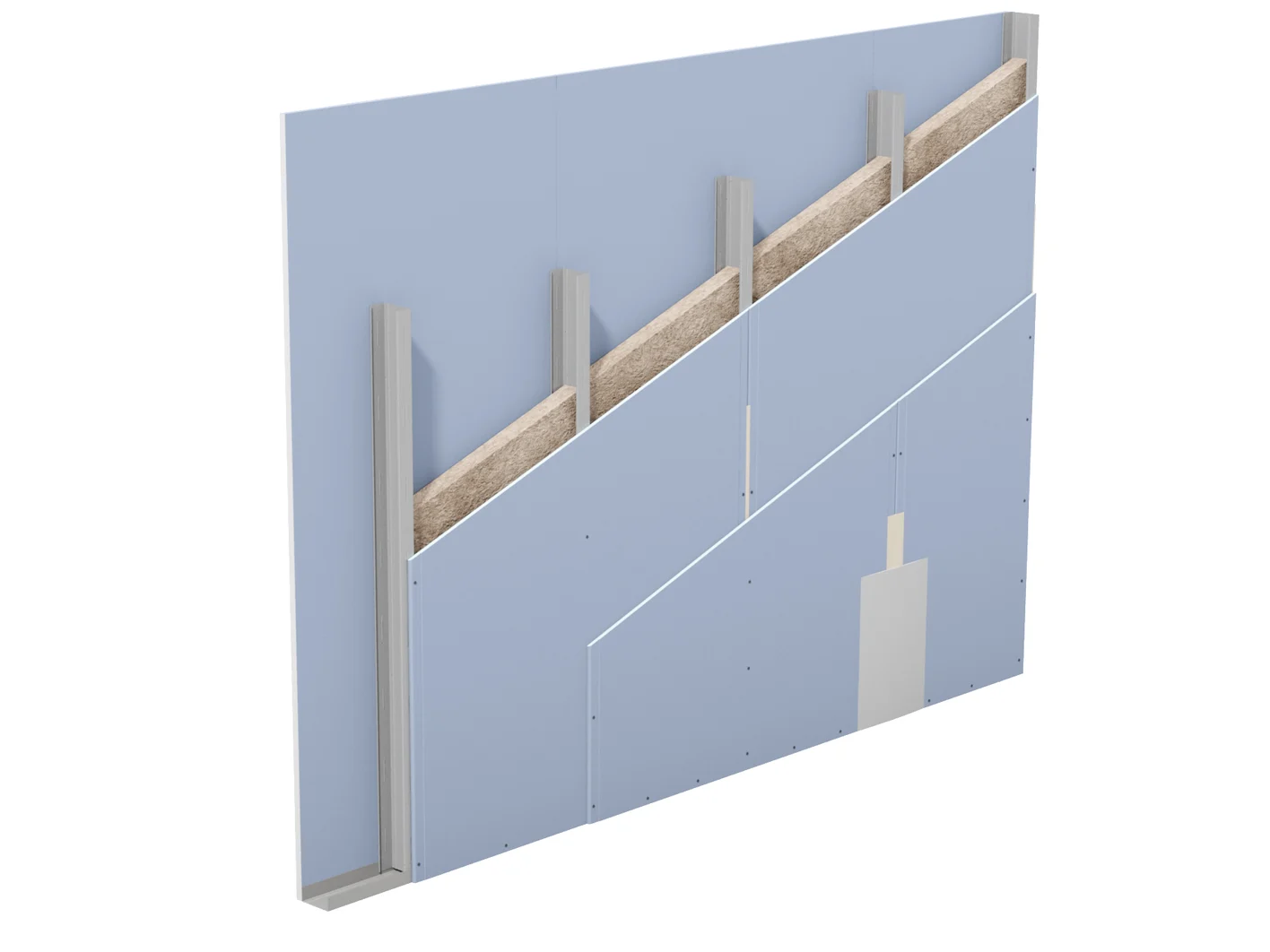

VNITŘNÍ PŘÍČKY

Použití Jednoduché dělení prostoru bez zásahů do nosné konstrukce objektu. Lehká a jednoduchá suchá montáž, která zároveň unese běžné zatížení a nabízí výborné akustické parametry.

Požární odolnost EI 15 - 180

Akustika Vzduchová neprůzvučnost: od Rw = 43 až po Rw = 73 dB

Materiály Knauf Příčky na ocelových CW profilech Knauf s jednoduchou nebo dvojitou podkonstrukcí a jednovrstvým nebo vícevrstvým opláštěním.

Izolace v dutině Podle tloušťky použitého profilu (např. Knauf Insulation Akustik Board nebo Akustik Roll)
