Stavební detaily - Provětrávaná fasáda Diagonal 2H

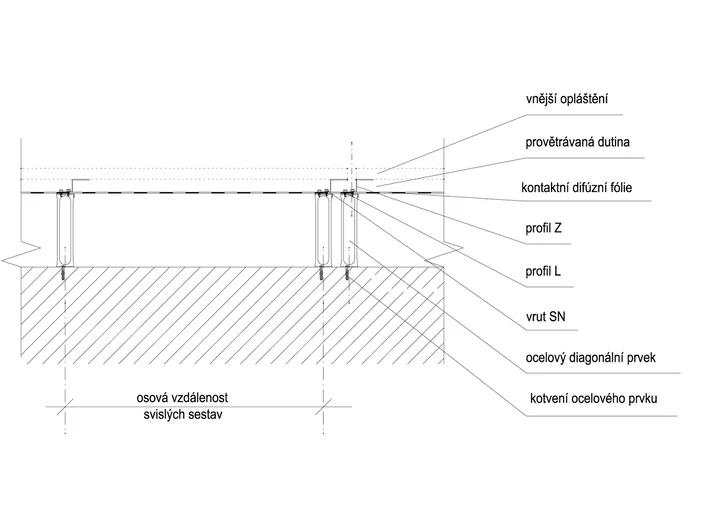

Základní nosná sestava provětrávané fasády Diagonal 2H

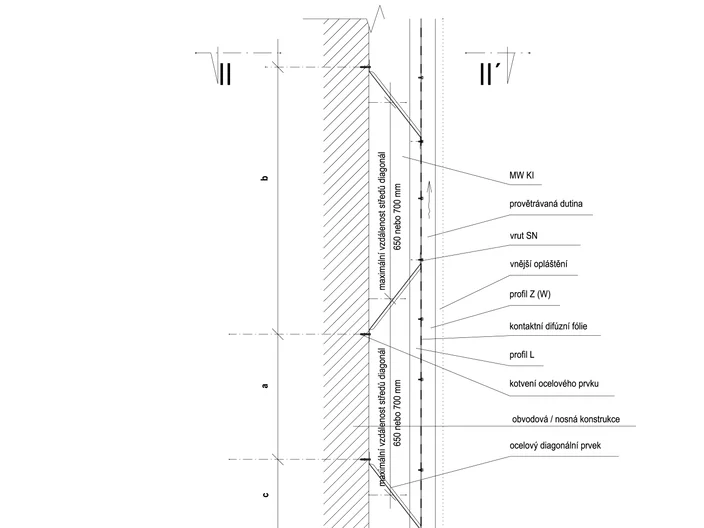

1. Řez svislý - Profil L + Z

Další varianty: profil Z + dřevěná lať

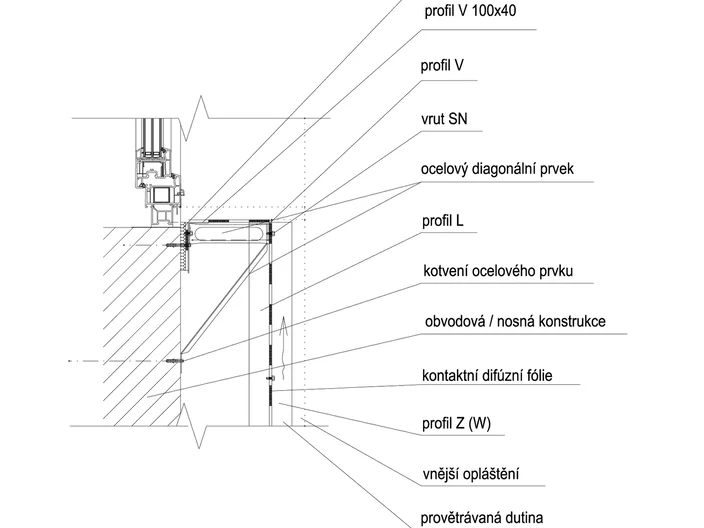

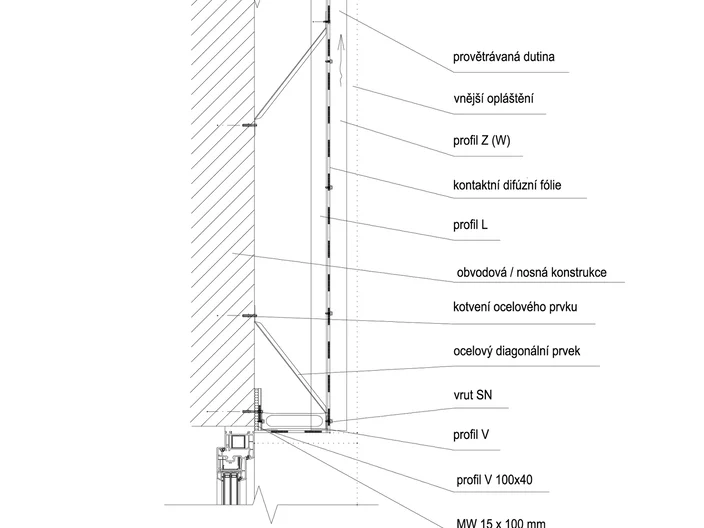

2. 1. Okno - Nadpraží

2.2. Okno - Parapet

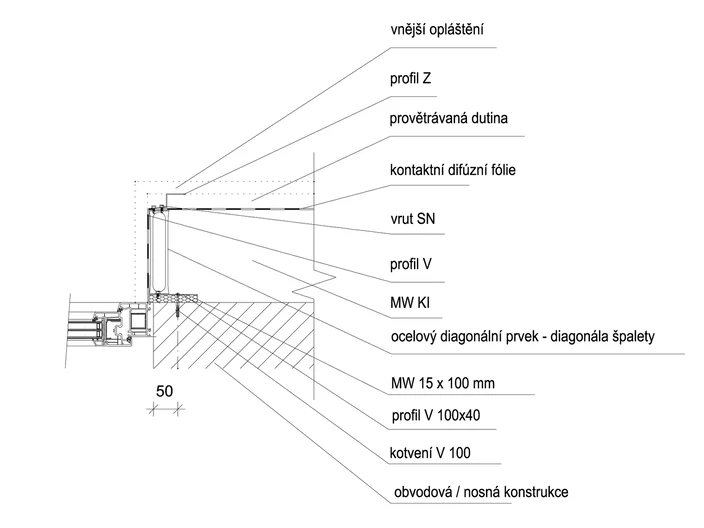

2.3. Okno - Ostění

3.1. Vnější roh - Pohled

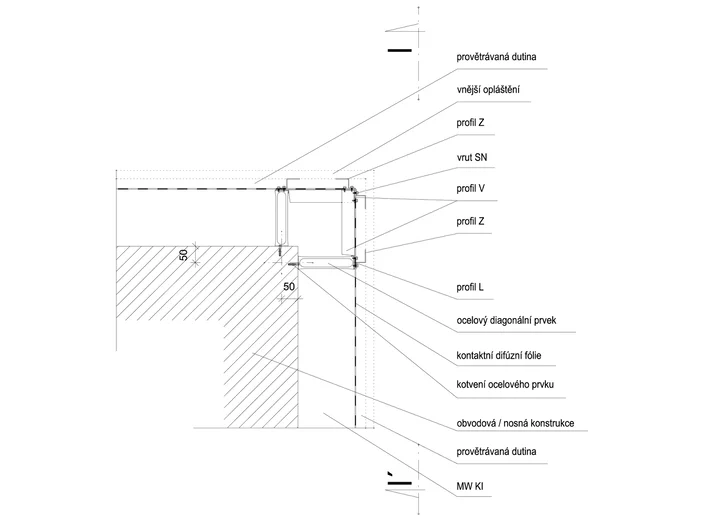

3.2. Vnější roh - Řez vodorovný

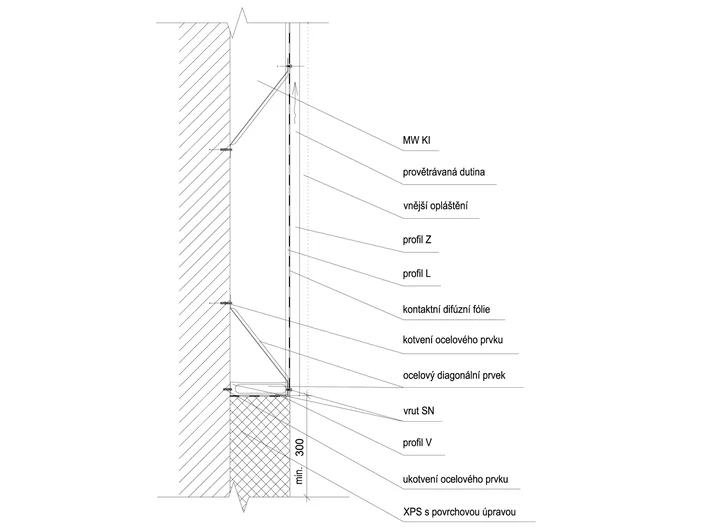

4. Založení nad soklem

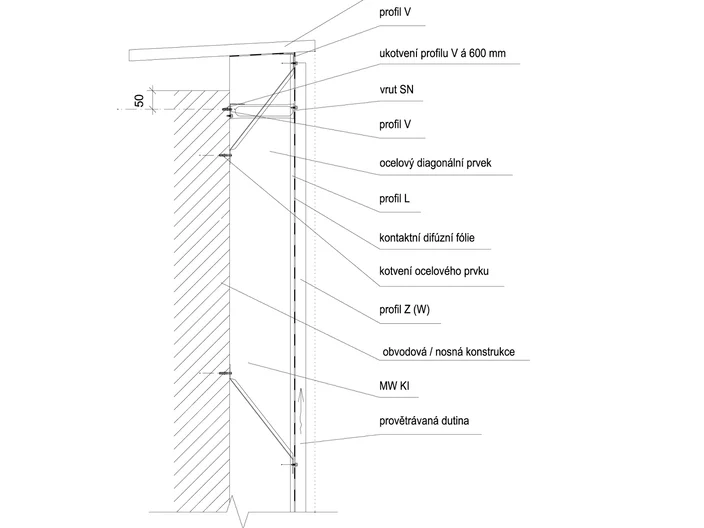

Detail u atiky

6. Dilatace fasády
