    Statik

    Robusthed og bæreevne

    Byggesystemer med gips og stål kan indgå i stabiliserende og bærende konstruktioner .

    Gips på stålkonstruktioner har generel stor styrke og kan anvendes til de fleste konstruktioner. Kombinationen af gips og stål giver en robust og sikker konstruktion, hvor der stilles store krav til bygningens ydeevne.

    Gipspladekonstruktioner og styrke

    I forbindelse med gipspladekonstruktioner er vore tekniske informationer baseret på følgende:

    • For lette ikke-bærende indervægge beregnes styrke og stivhed i konstruktionen ud fra samvirket mellem gipsplader og stålprofiler.

    • For bærende vægge beregnes bæreevnen alene ud fra stålprofilernes kapacitet. Gipspladerne anvendes til afstivning af profilerne omkring den svage akse, samt indregnes for beregning af væggens stivhed i anvendelsessituationen.

    • For stabiliserende vægge beregnes væggens kapacitet ud fra forbindelsesmidlerne mellem gipspladen og stålprofilerne. De angivne regningsmæssige forskydningskapaciteter af skrueforbindelser på indervægsprofiler med 0,46 mm godstykkelse er angivet i nedenstående skema.

    knauf_170619_01096

    Har du brug for hjælp?

    Kontakt vores Teknisk Service afdeling

    Du kan ringe til Teknisk Service på telefon nr.: 9657 3020 eller skrive en mail via linket herunder:

    Forskydningsstyrke mellem plader og stålprofiler (t = 0,46 mm)

    Tykkelse

    Pladetype

    Knauf betegnelse

    Karakteristisk værdi ved prøvning i henhold til EN 520

    Anbefalet regningsmæssig værdi, gældende for første pladelag

    9,5 mm

    Gipsplade type EH

    Clima Board

    > 0,40 kN

    0,20 kN

    9,5 mm

    Gipsplade type WB

    Weatherboard 365

    > 0,37 kN

    0,18 kN

    12,5 mm

    Gipsplade type A

    Classic Board

    > 0,45 kN

    0,22 kN

    12,5 mm

    Gipsplade type I

    Solid Board

    > 0,70 kN

    0,30 kN

    12,5 mm

    Gipsplade type H

    Solid Wet Board

    > 0,70 kN

    0,30 kN

    15,5 mm

    Gipsplade type F

    Secura Board

    > 0,60 kN

    0,30 kN

    15,5 mm

    Gipsplade type EF

    Clima Secura Board

    > 0,60 kN

    0,30 kN

    12,5 mm

    Gipsplade type U13

    Ultra Board®

    > 0,80 kN

    0,40 kN

    15,5 mm

    Gipsplade type U15

    Ultra Board®

    > 0,90 kN

    0,45 kN

    9,0 mm

    Krydsfiner

    -

    -

    0,40 kN

    12,0 mm

    Krydsfiner

    -

    -

    0,40 kN

    Forskydningsstyrke mellem plader og stålprofiler (t = 1,0 mm)*

    Tykkelse

    Pladetype

    Knauf betegnelse

    Anbefalet regningsmæssig værdi, gældende for første pladelag

    15,5 mm

    Gipsplade type U

    Ultra Board®

    0,50 kN (0,53 kN)**

    9,0 mm

    Krydsfiner

    -

    0,60 kN

    12,0 mm

    Krydsfiner

    -

    0,80 kN

    0,65 mm

    Ståltrapezplade

    TZ 20 og TZ 45

    0,70 kN

    *For standardgipsplader er det pladernes hulrandsbæreevne, der er dimensionerede og derfor er forskydningsværdien den samme for kraftigere profiler.

    **Værdi gælder for Ultra Board® opsat på træstolper med 57 mm stålklammer.

    Yderligere styrkedata er angivet på de enkelte pladetypers datablade som kan findes i vores Download Center eller via den enkelte produktside via vores online produktkatalog.

    knauf_170619_01096

    Har du brug for hjælp?

    Kontakt vores Teknisk Service afdeling

    Du kan ringe til Teknisk Service på telefon nr.: 9657 3020 eller skrive en mail via linket herunder:

    Ophæng i henhold til robusthed og bæreevne

    Ophæng i gipsplader

    Hvor det gælder meget tunge ting, eller hvor det drejer sig om genstande, som bliver udsat for dynamisk belastning (bordplader, håndvaske, toiletter og lignende), er det nødvendigt at anvende forstærkninger, som indbygges i gipspladekonstruktionen.

    Op til 200 kg pr. m2

    Selv meget tunge genstande kan ophænges direkte i en Knauf væg med gipspladebeklædning. En reol fyldt med bøger vil udgøre en belastning på 80 - 100 kg/m2 vægside. Forsøg gennemført på SBi har vist, at sætning og udbøjning er ubetydelig (0 - 3 mm) ved en belastning på 200 kg/m2 vægside. En forøgelse af belastningen til 400 kg/m2 gav ikke brud, men en noget større udbøjning og sætning.

    Beslag og plugs

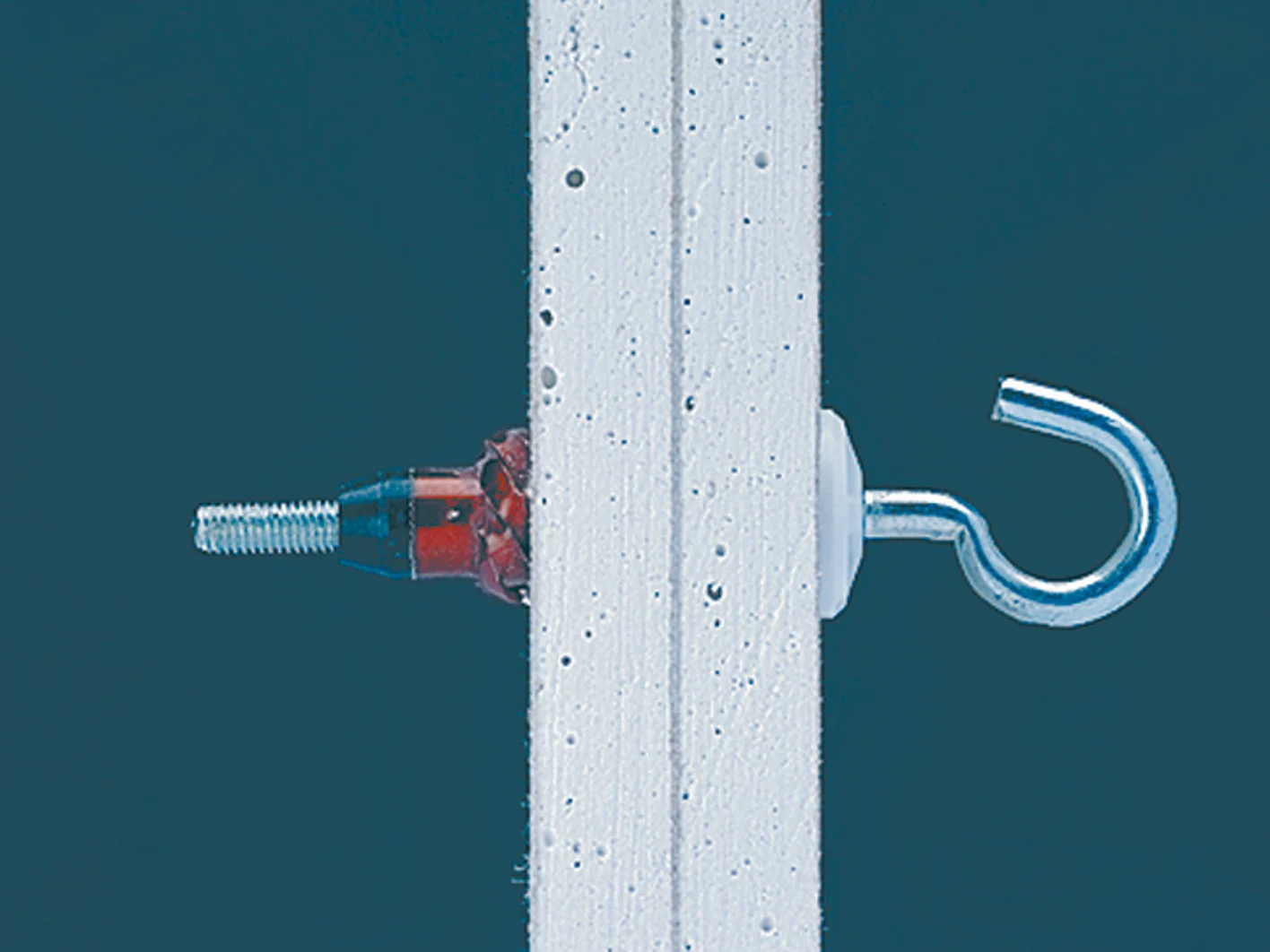

    Der findes mange forskellige og ganske udmærkede beslag og plugs, som kan bruges til ophæng i gipsplader. Som eksempel har Knauf valgt at pege på nogle få af de gennemprøvede typer. X-kroge (skilderisøm) til lettere genstande og plugs til de tungere ting. Let Rosett og Rosett er udviklet til anvendelse i gipsplader og er testet af Statens Byggeforskningsinstitut.

    Begrænsninger

    Der er grænser for, hvor tæt fuldt belastede indfæstninger (plugs) kan placeres, og hvor meget tætsiddende indfæstninger kan belastes. Hvor den anbefalede maksimale belastning udnyttes for hver enkelt indfæstning, må indfæstningerne have en indbyrdes afstand på minimum 300 mm. Inden for et givet vægareal (en cirkel med en diameter på 300 mm) må arealet ikke belastes med mere end den anbefalede maksimale belastning for en plug.

    Eksempel 1

    Mindst 300 mm mellem indfæstninger med max. belastning pr. plug. For alle indfæstninger, hvor der bores huller til plugs, gælder, at c/c afstanden mellem hullerne skal være min. 100 mm.

    Eksempel 2

    Højeste maksimale belastning inden for en cirkel med diameteren 300 mm må ikke overstige den maksimale last for én plug.

    X-kroge og dybler

    X-krogen (skilderisøm) fås med henholdsvis 1, 2 eller 3 stifter. Med en kapacitet på op til 6 kg pr. ophængspunkt rækker X-krogen til langt de fleste almindelige ophængsopgaver.

    X-krog på 12,5 mm gipsplader

    1 lag

    2 lag

    1 søm

    1 kg

    2 kg

    2 søm

    2 kg

    4 kg

    3 søm

    3 kg

    6 kg

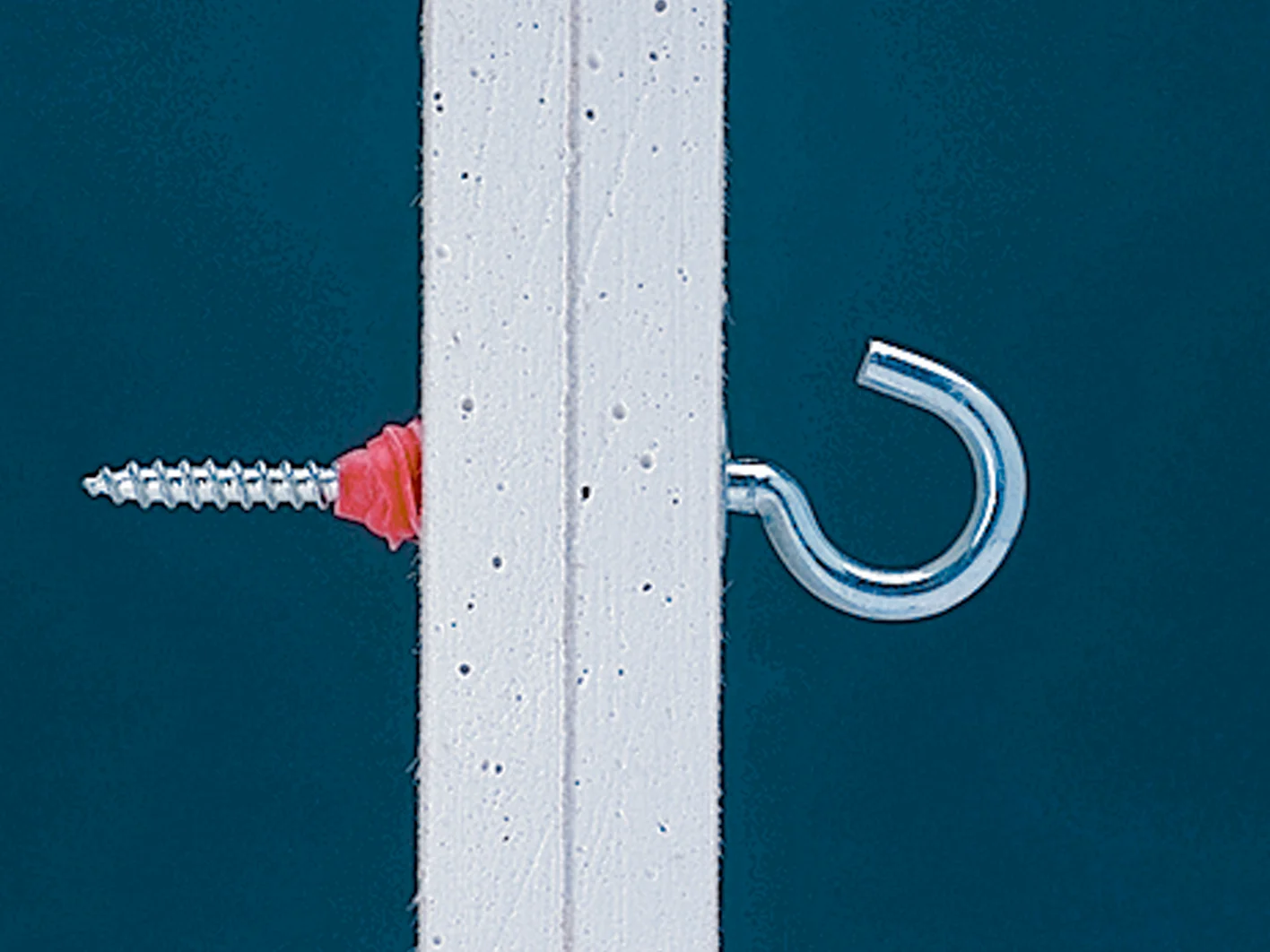

    Anbefalede maksimale belastninger med Let Rosett

    Belastning vinkelret på gipspladen

    Rød

    Rød

    Blå

    Blå

    Konstruktion: 635

    Konstruktion: 650

    Konstruktion: 845

    Konstruktion: 855

    1 x 12,5 mm gipsplade

    20 kg

    -

    20 kg

    -

    2 x 12,5 mm gipsplader

    -

    25 kg

    -

    30 kg

    1 x 12,5 mm gipsplade + 0,46 mm stål*

    33 kg

    -

    37 kg

    -

    2 x 12,5 mm gipsplader + 0,46 mm stål*

    -

    41 kg

    -

    65 kg

    Metalbor mm

    6

    6

    8

    8

    Belastning parallelt på gipspladen

    Rød

    Rød

    Blå

    Blå

    Konstruktion: 635

    Konstruktion: 650

    Konstruktion: 845

    Konstruktion: 855

    1 x 12,5 mm gipsplade

    25 kg

    -

    35 kg

    -

    2 x 12,5 mm gipsplader

    -

    30 kg

    -

    40 kg

    1 x 12,5 mm gipsplade + 0,46 mm stål*

    42 kg

    -

    47 kg

    -

    2 x 12,5 mm gipsplader + 0,46 mm stål*

    -

    51 kg

    -

    82 kg

    Metalbor mm

    6

    6

    8

    8

    *Ved dybler gennem stålprofiler anvendes et bor med en diameter 0,5 mm større.

    Anbefalede maksimale belastninger med Rosett**

    Belastning vinkelret på gipspladen

    Rød

    Blå

    1 x 12,5 mm gipsplade

    -

    38 kg

    2 x 12,5 mm gipsplader

    70 kg

    -

    1 x 12,5 mm gipsplade + 0,46 mm stål***

    -

    65 kg

    2 x 12,5 mm gipsplader + 0,46 mm stål***

    85 kg

    -

    Metalbor mm

    10

    10

    Belastning parallelt på gipspladen

    Rød

    Blå

    1 x 12,5 mm gipsplade

    -

    50 kg

    2 x 12,5 mm gipsplader

    85 kg

    -

    1 x 12,5 mm gipsplade + 0,46 mm stål***

    -

    98 kg

    2 x 12,5 mm gipsplader + 0,46 mm stål***

    115 kg

    -

    Metalbor mm

    10

    10

    **Værdier gælder kun for Pan og UHJ skruer. Ved kroge og øjer er værdierne 20 kg for træk og 35 kg for tværbelastning.

    ***Ved dybler gennem stålprofiler anvendes et bor med en diameter 0,5 mm større.

    De anbefalede maksimale belastninger er på 1/3 af den gennemsnitlige brudlast fundet ved prøvning. Værdierne er anført i kg og gælder for alle 12,5 mm gipsplader fra Knauf.

    knauf_170619_01096

    Har du brug for hjælp?

    Kontakt vores Teknisk Service afdeling

    Du kan ringe til Teknisk Service på telefon nr.: 9657 3020 eller skrive en mail via linket herunder:

    Forstærkninger i stolpeskelet

    Forstærkning til ophæng i stolpeskelet

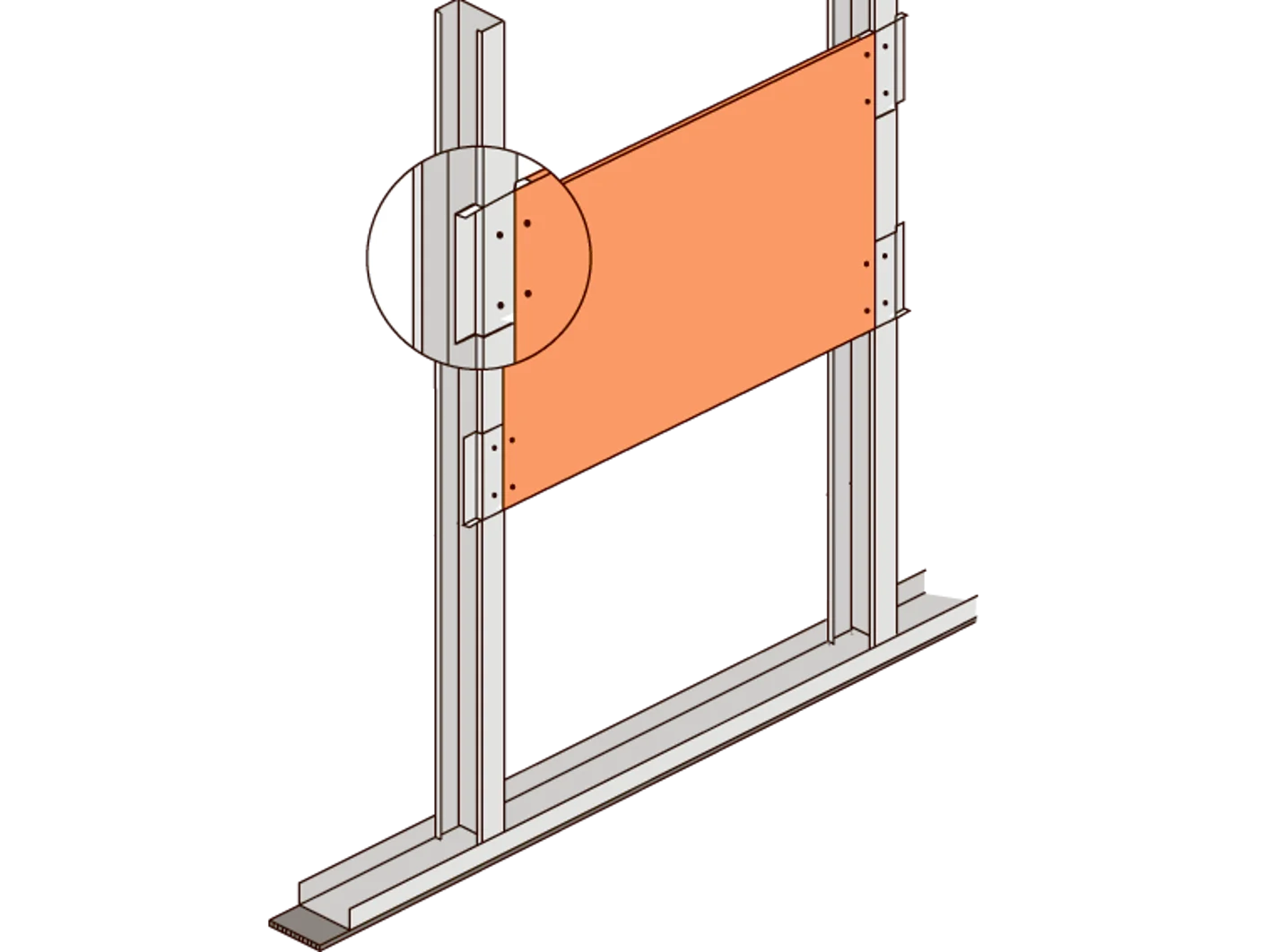

    Til meget tunge genstande og specielt til genstande, som kan blive udsat for dynamisk last, må der bruges forstærkning for at klare ophænget. Der kan anvendes forstærkningsstolper som erstatning for de almindelige stolper, og der kan indsættes lastfordelingsplader i stolpeskelettet. Der findes endvidere en række færdige konsoller til ophængning af håndvaske og WC. Ved ophæng af sanitetsgenstande i vådrum skal der anvendes konsoller.

    Beregning af ophæng - Brugslast

    Knauf vægge med 1 lag gipsplader på begge sider må maksimalt belastes med et moment på 0,3 kNm mellem stolperne. Knauf vægge med 2 lag gipsplader må maksimalt belastes med et moment på 0,4 kNm mellem stolperne. Se vores systemmanual omhandlende statik hvor vi kommer med konkrete eksempler på beregning af ophæng.

    Ophæng i Ultra Board®

    Vægophæng i Ultra Board udføres let og simpelt. Der kan fx anvendes enten 5 mm træskrue eller 10 mm blå Rosett. De angivne værdier gælder udelukkende for statiske belastninger. Ved dynamiske belastninger skal der udføres separate beregninger og udføres evt. forstærkninger. Ved ophæng i lofter, hvor der er rent træk, anbefales det at anvende hulrumsdybler som f.eks. blå Rosett, med en regningsmæssig bæreevne jf. nedenstående skema/tabel.

    Ophængsværdier for Ultra Board® 1x13 mm i kg pr. fastgørelse

    Udtræk

    Forskydning

    5 mm træskrue med gevind i hele skruens længde

    20 kg

    40 kg

    Blå Rosett

    38 kg

    50 kg

    Ophængsværdier for Ultra Board® 1x15 mm i kg pr. fastgørelse

    Udtræk

    Forskydning

    5 mm træskrue med gevind i hele skruens længde

    25 kg

    45 kg

    Blå Rosett

    40 kg

    55 kg

    Forudsætninger for ovenstående værdier:

    • Belastningen forudsættes at være statisk. For dynamiske belastninger foretages separat vurdering. Det anbefales altid at anvende hulrumsdybler ved dynamiske belastninger. Bæreevnen af hulrumsdybler afhænger af den enkelte producent.

    • Forskydningskraften antages at være plan med væggen.

    • Maksimal samlet ophæng pr. vægside er max. 200 kg pr. m væg.

    • Træskruen skal trænge igennem Ultra Board pladen med minimum 5 mm.

    • Det er vigtigt, at træskruen ikke overskrues, vi anbefaler montage med skruetrækker eller batterimaskine på laveste moment.

    • Vær opmærksom på, at de fleste belastninger er en kombination af dynamiske og statiske belastninger.
