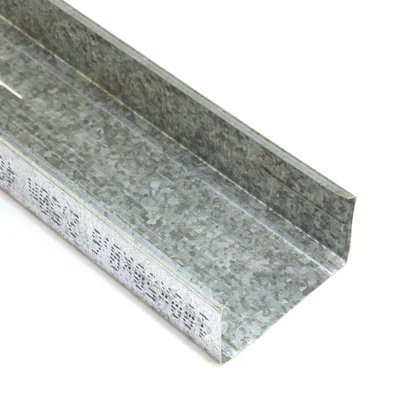

CW-Profil 100/50/0.6
- Flanschbreite: 50 mm
- Steghöhen: 50/70/75/100/125/150 mm
- Nennblechdicke: 0,6 mm
Beschreibung & Details
Kaltverformte Stahlblechprofile mit C-förmigem Querschnitt nach EN 14195, vornehmlich zur Anwendung als Ständerprofil von Montagewänden, aber auch als Tragprofil von freitragenden Decken. Zur Durchführung von Elektrokabeln sind H-förmige Stanzungen angebracht.
- Flanschbreite: 50 mm
- Steghöhen: 50/70/75/100/125/150 mm
- Nennblechdicke: 0,6 mm
Zur Anwendung als Ständerprofil von Montagewänden, aber auch als Tragprofil von freitragenden Decken.
Der Einsatz ist sowohl als Einfachprofil oder bei erhöhten statischen Anforderungen als Doppelprofil (2 stegseitig mitenander verschraubte CW-Profile) möglich.
Ständerprofil:
1) Ablängen mittels Blechschere.
2) Einstellen in die Randprofile.
3) Ausrichten im erforderlichen Achsabstand.
4) Je nach System kann eine mechanisch-konstruktive Verbindung mit den Randprofilen (z.B. Vercrimpern/Verschrauben) erforderlich sein.
Tragprofil:
1) Ablängen mittels Blechschere.
Dokumente
Produktvarianten & Verpackung
CW-Profil 100/50/0.6
| Materialnummer | EAN / GTIN | Dicke | Länge | Breite | Höhe | Gewicht | Stück / Paket | Stück / Palette | Pakete / Palette |
|---|---|---|---|---|---|---|---|---|---|
00004842 | 4003982023070 | 0.6 mm | 2'500 mm | 100 mm | 50 mm | 2.175 kg | 8 Stk./Pak. | 64 Stk./Pal. | 8 Pak./Pal. |
00003271 | 4003982023094 | 0.6 mm | 2'750 mm | 100 mm | 50 mm | 2.393 kg | 8 Stk./Pak. | 64 Stk./Pal. | 8 Pak./Pal. |
00003273 | 4003982059864 | 0.6 mm | 3'250 mm | 100 mm | 50 mm | 3.091 kg | 8 Stk./Pak. | 64 Stk./Pal. | 8 Pak./Pal. |
00003274 | 4003982023124 | 0.6 mm | 3'500 mm | 100 mm | 50 mm | 3.045 kg | 8 Stk./Pak. | 64 Stk./Pal. | 8 Pak./Pal. |
00003276 | 4003982059871 | 0.6 mm | 3'750 mm | 100 mm | 50 mm | 3.263 kg | 8 Stk./Pak. | 64 Stk./Pal. | 8 Pak./Pal. |
00003277 | 4003982023131 | 0.6 mm | 4'000 mm | 100 mm | 50 mm | 3.48 kg | 8 Stk./Pak. | 64 Stk./Pal. | 8 Pak./Pal. |
00003278 | 4003982059895 | 0.6 mm | 4'500 mm | 100 mm | 50 mm | 3.915 kg | 8 Stk./Pak. | 64 Stk./Pal. | 8 Pak./Pal. |
00007675 | 4019063656525 | 0.6 mm | Sonder | 100 mm | 50 mm | 0.87 kg | 8 Stk./Pak. | 64 Stk./Pal. | 8 Pak./Pal. |
