Baden Badeno Markgrafo Liudviko gimnazija

Baden Badeno Markgrafo Liudviko gimnazijai reikėjo savarankiškam mokymuisi skirtos patalpos. Tačiau saugomo pastato nebuvo galima nei praplėsti, nei rekonstruoti. Architektų bendrovė „Wurz und Partner GbR Architekten“ šį iššūkį išsprendė kūrybiškai: esamoje erdvėje, dideliame vestibiulyje, įrengė Knauf Cubo „patalpos patalpoje“ sistemą. Taip nekeičiant pastato buvo sukurta malonios atmosferos erdvė, turinti optimalią garso izoliaciją ir atitinkanti priešgaisrinės saugos standartą F 30.

Problema

Aukštesniųjų klasių Baden Badeno gimnazijos mokiniams skubiai prireikė klasės, kurioje jie galėtų ruoštis pamokoms ir savarankiškai mokytis. Taigi, nekeičiant esamo pastato, turėjo būti įrengta maždaug 45 m 2 ploto patalpa, užtikrinanti ramią mokymosi aplinką. Paveldosaugininkai tokią klasę leido įrengti tik erdviame mokyklos vestibiulyje ir tik su sąlyga, kad ji aiškiai vizualiai skirsis nuo kitos mokyklos dalies. Kadangi naujoji patalpa atsidūrė evakuacijos kelyje, ji taip pat turėjo atitikti priešgaisrinės saugos standarto F 30 reikalavimus bei, atėmus evakuacijai būtiną erdvę, atkartoti vestibiulio kontūrus. Be to, patalpa turėjo kuo mažiau paveikti esamą pastatą ir būti kiek įmanoma labiau „pridėta“, o ne „integruota“.

Rezultatas

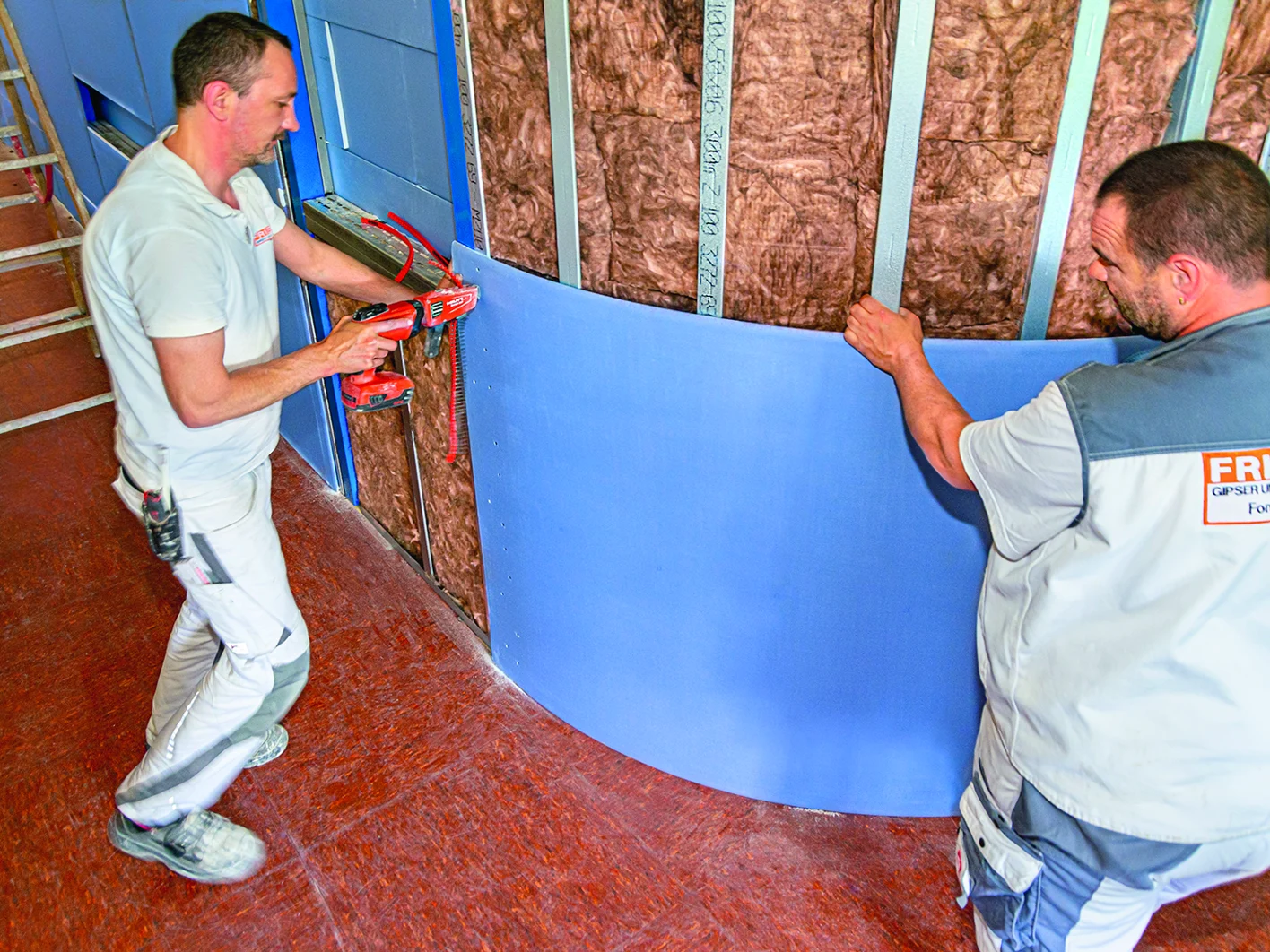

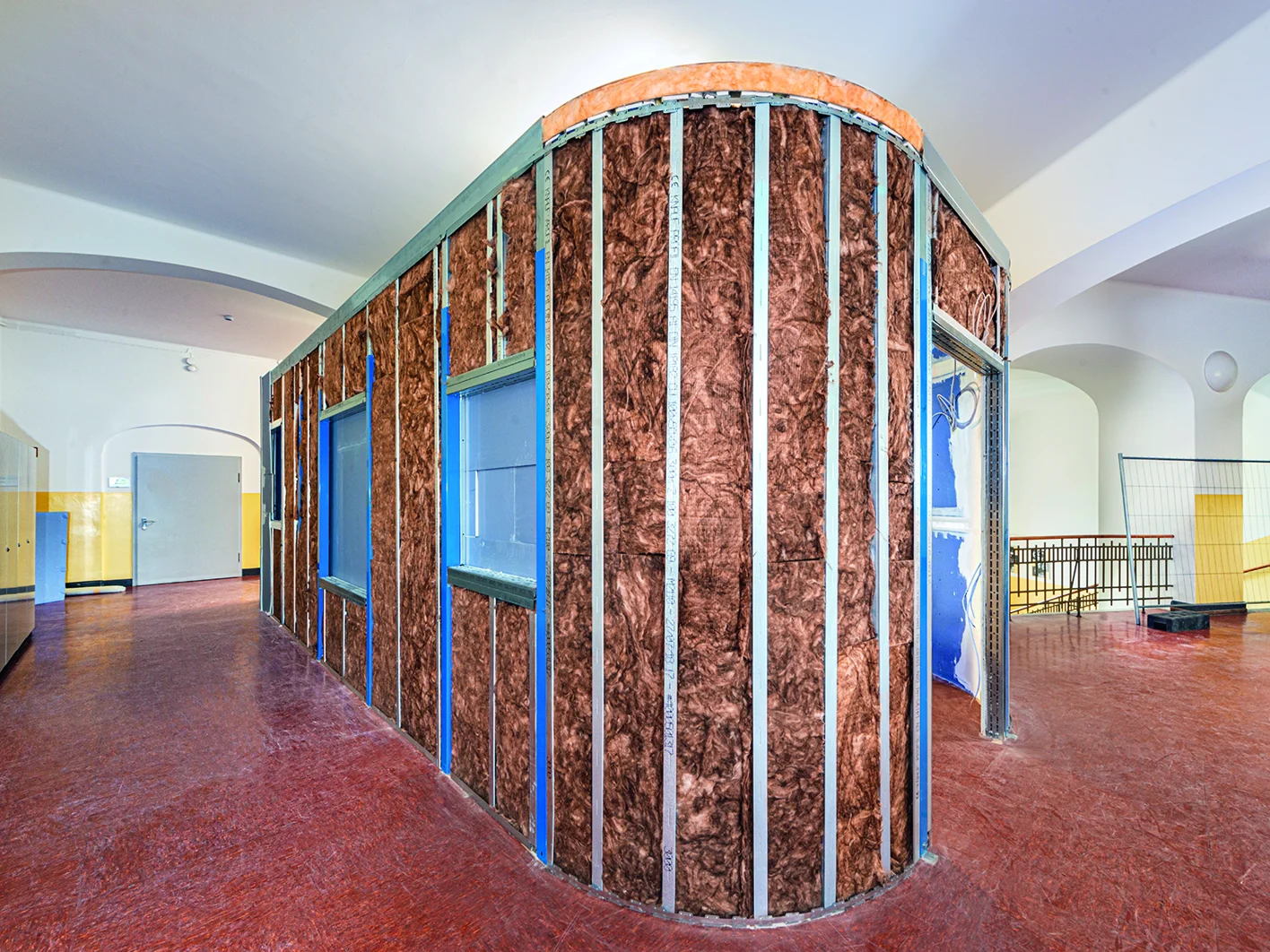

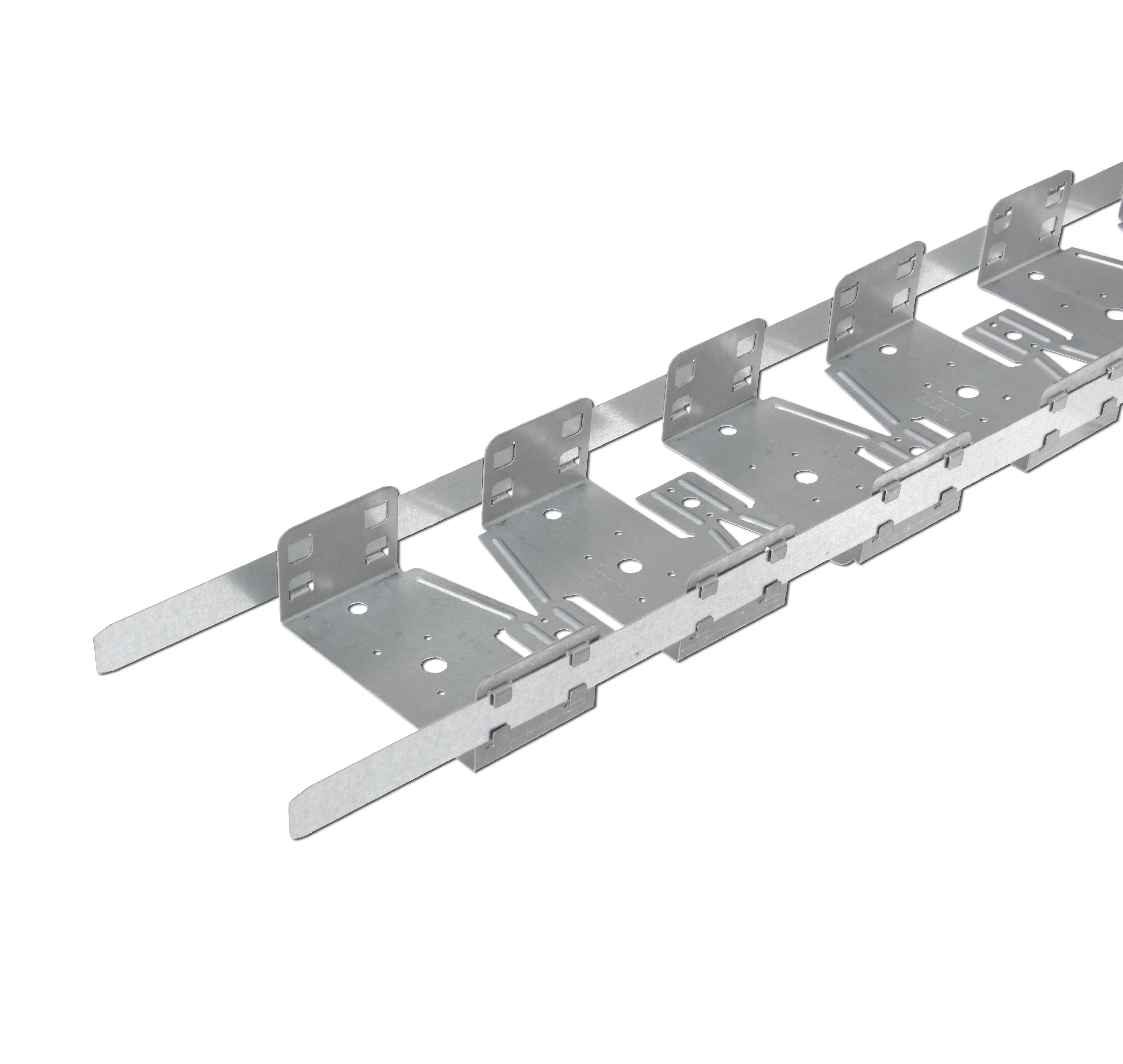

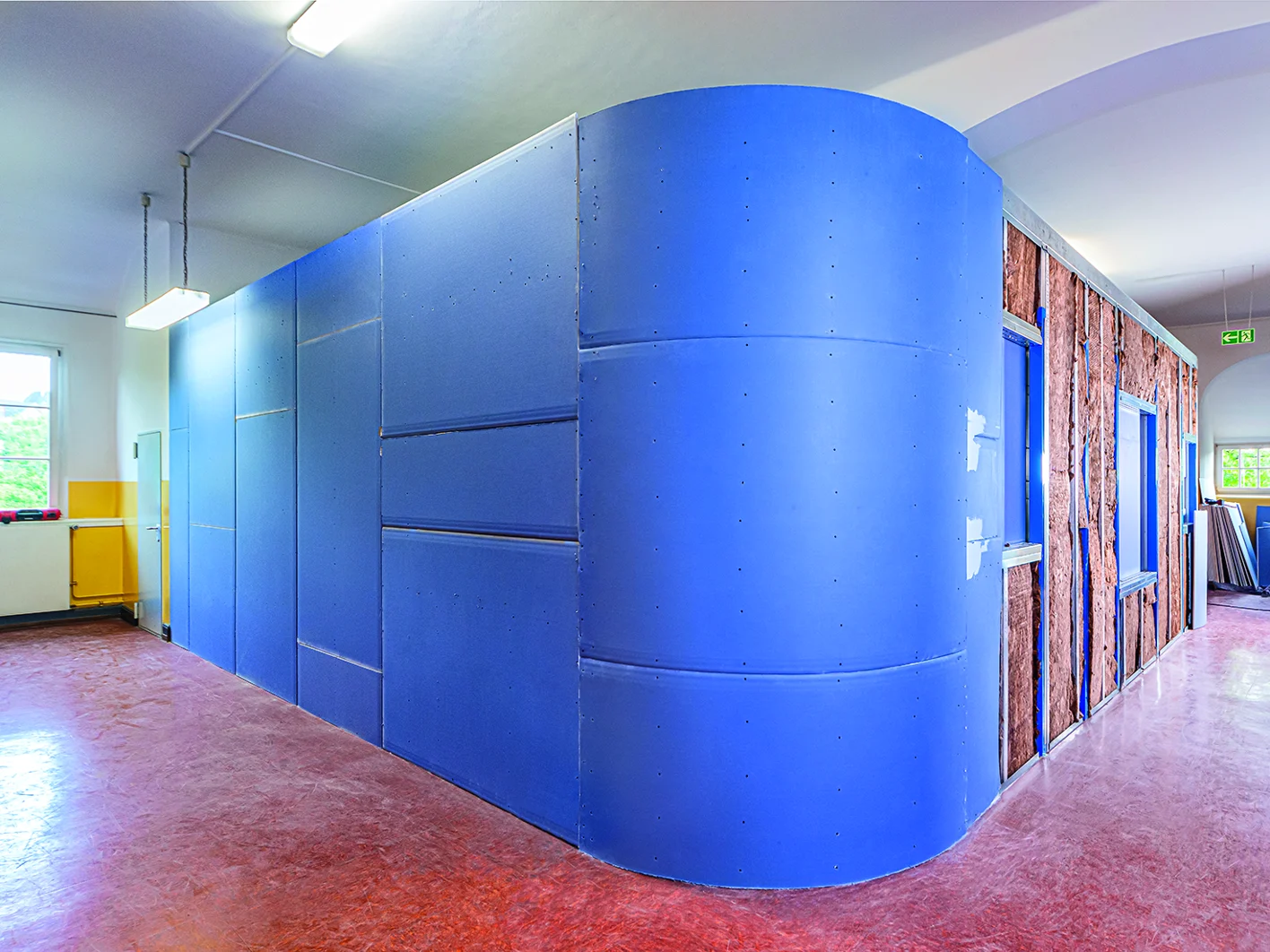

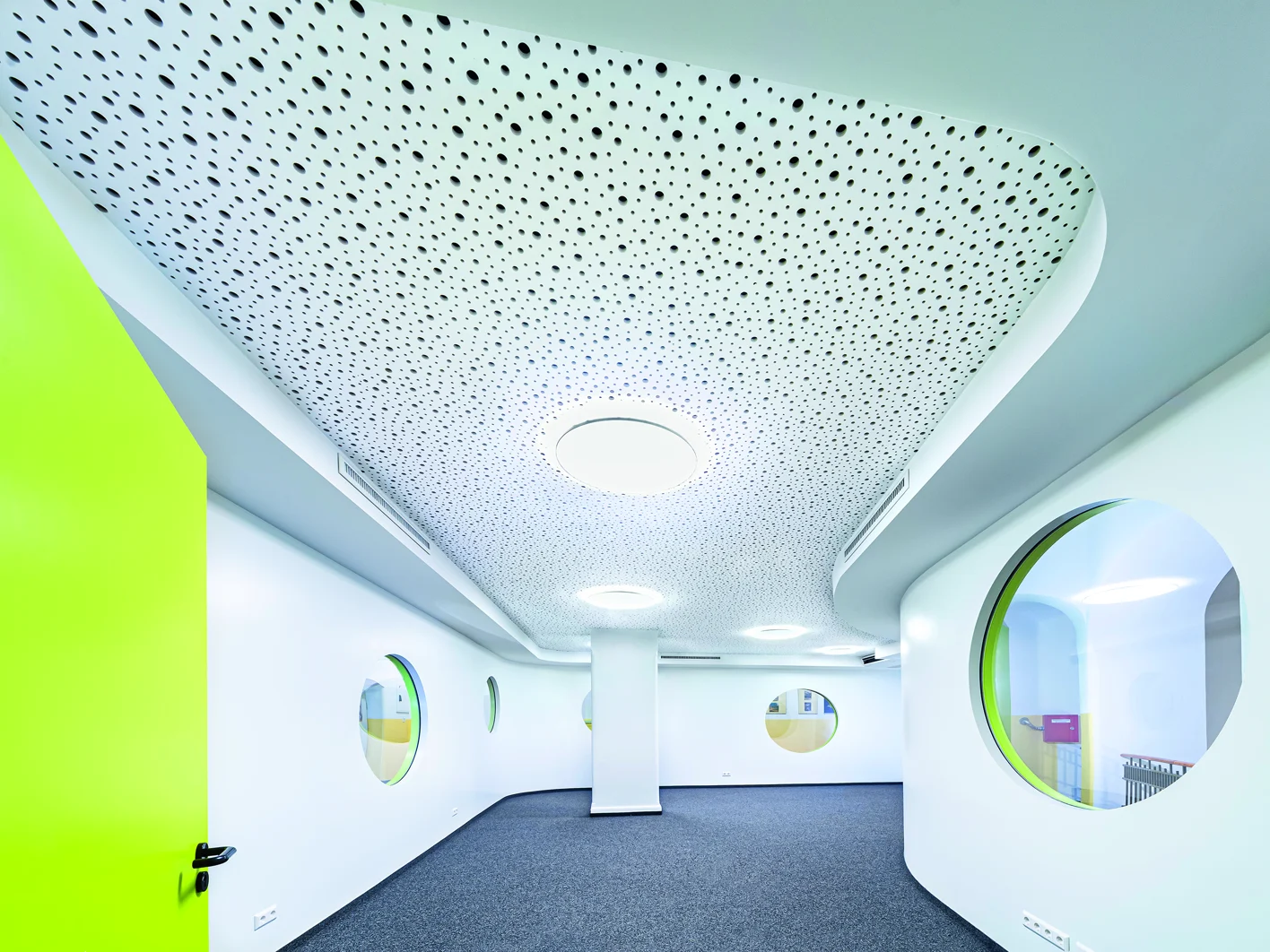

Sprendimu tapo Knauf Cubo „patalpos patalpoje“ sistema, atitinkanti F 30 reikalavimus ir užtikrinanti oru sklindančio garso izoliaciją. Remdamasis projektiniu aukšto planu Knauf SOKO padalinys sukūrė atskirą erdvinę konstrukciją su bepakabėmis lubomis. Patalpos karkasui buvo paruošti tiesūs ir lenkti tikslių matmenų profiliai, taip pat šeši sustiprinti UA profiliai. Iš Diamant plokščių pagaminti keturių skirtingų spindulių į vidų ir išorę išlenkti surenkamieji elementai, parengtas tikslus montavimo planas, pagaminti surenkamieji gipskartonio elementai, skirti lubų apdailos juostai. Sausosios statybos meistrai objekte surinko karkasą iš atsivežtų UA, UW ir Sinus profilių, įtvirtino konstrukciją dviejuose esamos patalpos taškuose. Viršuje suformavo bepakabę lubų sistemą. Iš abiejų pusių Cubo konstrukciją apkalė dviem Diamant plokščių sluoksniais, užtikrinančiais F 30 atsparumo ugniai reikalavimus. O į konstrukcijos vidų tarp plokščių įdėjo Knauf mineralinę vatą, garantuojančią garso izoliaciją. Užbaigtą konstrukciją nuglaistė pagal Q3 paviršiaus kokybės lygio reikalavimus.
