Sporto salė Hamburge
Sporto salės renovacija Hamburge su Knauf Cleaneo Linear akustinėmis lubomis
1921 m. Fritzas Schumacheris įrengė šią mokyklą pagal to meto švietimo reformos principus. Profesinėje mokykloje buvo ruošiami kirpėjai, kosmetologai, makiažo bei priežiūros ir sveikatos specialistai. Šiuo metu pastatas yra saugomas paveldosaugos įstatymu. Profesinė mokykla yra viena iš 15 mokyklų, kuri buvo atnaujinta ir valdoma viešojo ir privataus sektoriaus partnerystės (VPSP) pagrindu. Šiam tikslui įkurta projektavimo įmonė „HEOS Berufsschulen Hamburg GmbH“.
Projekto detalės
Rami atmosfera, geras oras ir elegantiškas gipso kartono lubų skliautas – visa tai slypi už istorinio Hamburgo profesinės mokyklos mūrinio fasado Borgfeldo rajone. Sena mokyklos sporto salė buvo atnaujinta ir pertvarkyta į daugiafunkcę erdvę, naudojant akustinių lubų sistemą Cleaneo Linear.
Nuotraukos: Dirkas Masbaumas, Stefanas Kleinas
Užsakovas: Hamburgo miestas kartu su projektavimo bendrove „HEOS Berufsschulen Hamburg Gmbh & Co. KG“
Architektai: „Arge Bau BSH“, Otto Wulffo statybų įmonė / „Ed. Züblin AG“, vyresnysis statybos darbų vadovas Axelis Gaede
Techniniai konsultantai: Heiko Brossas, Knauf Gips KG, Iphofenas
Rangovas: „Innenausbau Matthias Mier GmbH“, Marlou-Gresenhorstas, statybos darbų vadovas Alexanderis Kolmas
Statybų metai: 2015 m.
Statybos užduotis: Lubų dizainas, gaisrinė sauga, garso izoliacija
Ieškote daugiau informacijos?
Peržiūrėkite kitus projektus arba susisiekite su mumis tiesiogiai
Jei norite sužinoti daugiau apie projektus, kuriuose buvo naudojamos Knauf medžiagos ir sprendimai, peržiūrėkite įgyvendintų projektų galeriją arba susisiekite su mumis.
Problema

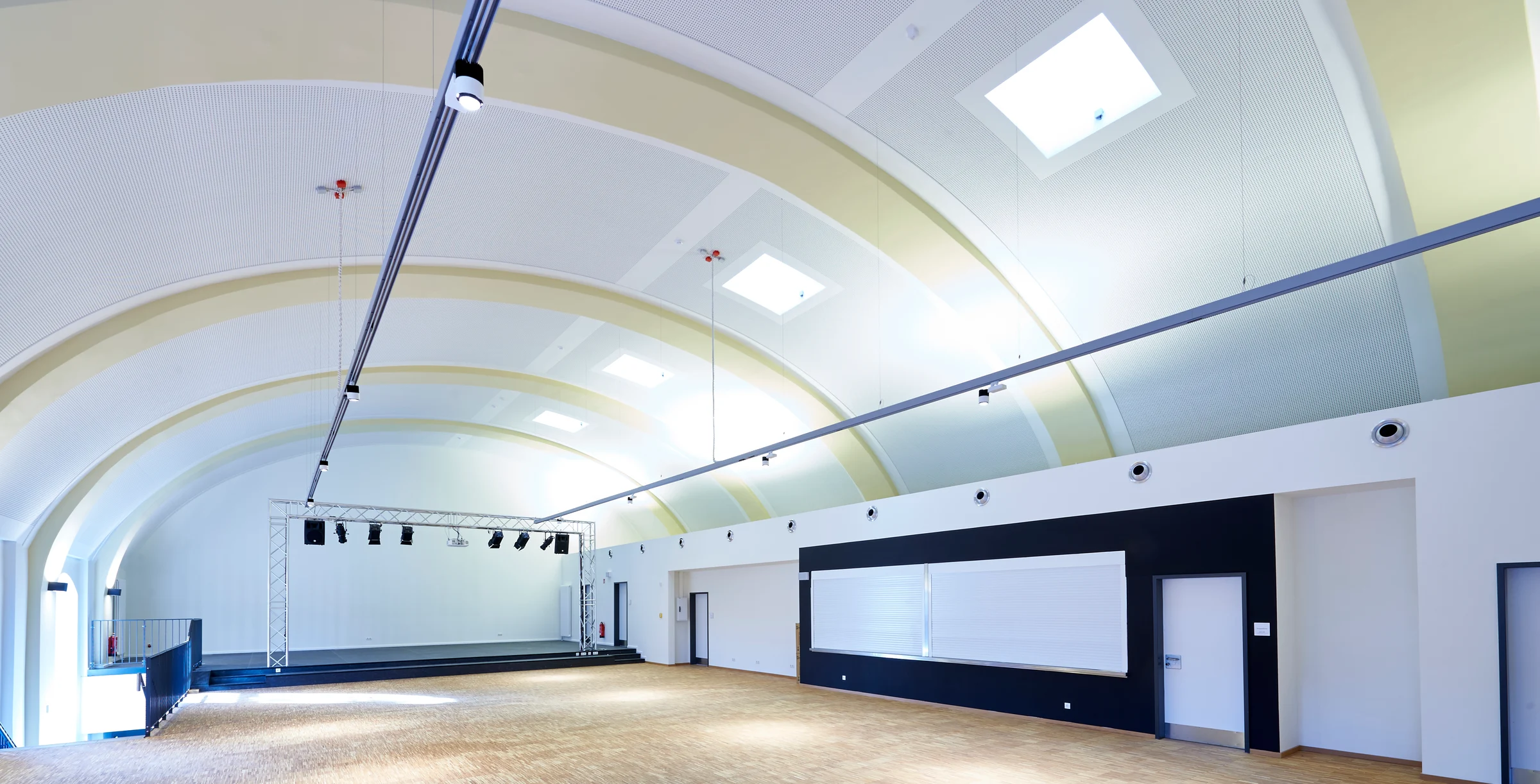

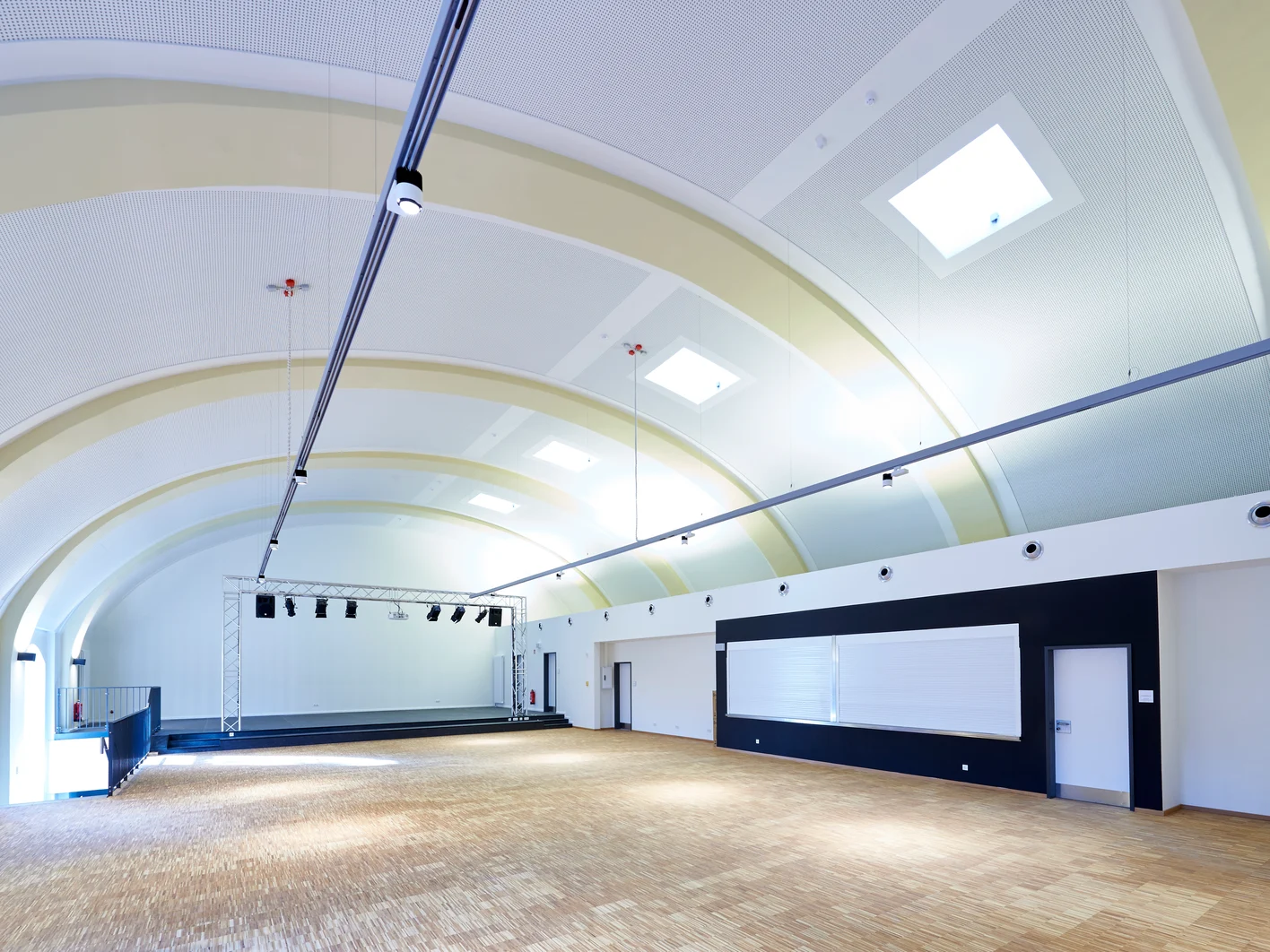

Gera akustika, švarus oras. Pusapskritimio formos cilindrinis skliautas plačiu lanku uždengia salę. Baltos spalvos Knauf Cleaneo akustinių plokščių smulki, taisyklinga perforacija, įrėminta lygiu frizu, atrodo šviesi ir moderni. Ochros spalva padengtos esamo stogo sijos išsiskiria ir padalija 511 m2 dydžio akustinių gipso kartono pakabinamų lubų plotą.
Perstatant sporto salę, buvo įrengtos tarpinės lubos. Apatiniame (2-ame) aukšte įrengta mediateka, viršuje – daugiafunkcė salė po stogu. Po betoninių plokščių stogu pradžioje buvo pusiau cilindriniai skliautai iš rabico. Rabicą sudaro laikančioji metalinė apatinė konstrukcija, metalinis tinklelis kaip tinko pagrindas ir tinko skiedinys. Pusiau cilindrines rabico lubas reikėjo pakeisti, nes jos taip pat neatitiko garso izoliacijos akustinių reikalavimų pagal DIN 18041.
Sprendimas
Rezultatas
Lubų atnaujinimui buvo pasirinkta Cleaneo Akustik lubų sistema. Šios gipskartonio plokštės sugeria patalpos triukšmą dėl plokštėse esančių skylyčių ir plokščių kitoje pusėje esančio akustiškai efektyvaus pluošto. Pluoštas taip pat atlieka apsauginę funkciją nuo už jo esančios akustiškai efektyvios mineralinės vatos byrėjimo. Naudojant Knauf akustines lubas 7,70 m aukštyje buvo išpildyti visi akustiniai rekalavimai – nors patalpos tūris didelis, garso atspindžiai buvo sėkmingai suvaldyti.
"Cleaneo Akustik sistema leido tiksliai įgyvendinti skliauto formą ir pasiekti reikiamą akustiką didelės erdvės salėje. Sprendimas buvo patikimas montuoti ir atitiko griežtus garso bei gaisrinės saugos reikalavimus"
Statybos darbų vadovas
