Vienasluoksnių ir daugiasluoksnių tarpbutinių masyviųjų sienų garso izoliacijai gerinti ypač efektyvios yra karkasinės konstrukcijos su akustiškai nestandžiomis apkalomis. Tokios konstrukcijos efektyvios tiek tiesioginio garso, tiek garso perdavimo šoniniais aplinkkeliais mažinimui. Karkasinė konstrukcija su masyviąja siena sudaro sistemą „masė-spyruoklė-masė“. Garso izoliacijos pagerėjimas priklauso būtent nuo karkasinės konstrukcijos sandaros. Garsą izoliuojančių konstrukcijų karkasas įrengiamas metalinius profilius užpildant mineraline vata ir prie jų prisukant gispskartonio plokštes.

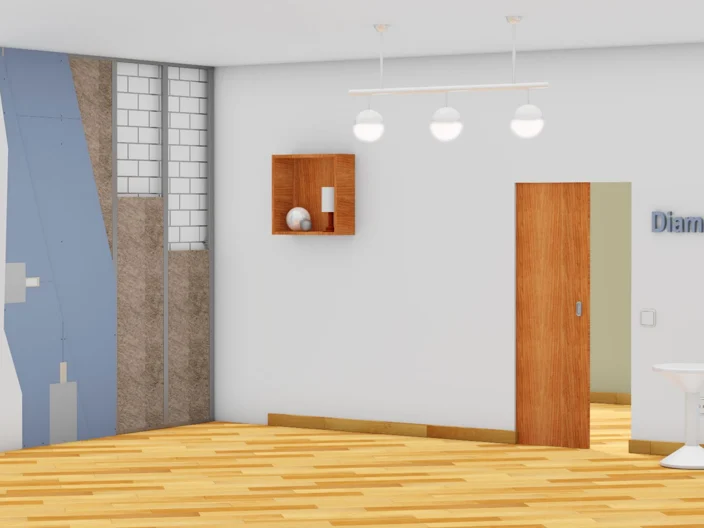

ESAMOS PERTVAROS GARSO IZOLIACIJOS GERINIMAS
Garso izoliacjijos pagerėjimas priklauso nuo pasirinktos gipso kartono plokštės rūšies bei įrengtos apkalos storio, o optimalus rezultatas pasiekiamas laikantis šių principų:
- Karkasinės konstrukcijos nuo masyviosios sienos maksimaliai atskiriamos įrengiant laisvai stovinčias apkalas arba tvirtinant konstrukcijas naudojant taškines apkalos jungtis su garsą izoliuojančia tarpine, pvz., Direktschwingabhanger
- Apkalai naudojamos specialios garsą izoliuojančias gipso kartono plokštės, tokias kaip Blue ir Silentboard.
- Didesnis ertmės plotis ir didesnė plokštės masė padės pasiekti geresnių gaso izoliacijos reikalavimų.
- Ertmė užpildoma atvirų porų izoliacine medžiaga, pvz., mineraline vata. Vengiama naudoti izoliacines medžiagas su uždaromis poromis, pvz., stiroporą (EPS, XPS), poliuretaną (PUR) ir pan.
- Užtikrinamas sienos sandarumas. Nesandarumas veikia kaip oro kanalai, pro kuriuos oru sklindantis garsas gali patekti iš vienos patalpos į kitą, neprarasdamas energijos. Todėl nesandarumas gali gerokai sumažinti garso izoliacijos efektyvumą. Nesandarių sienų paviršius padengiamas tinku.

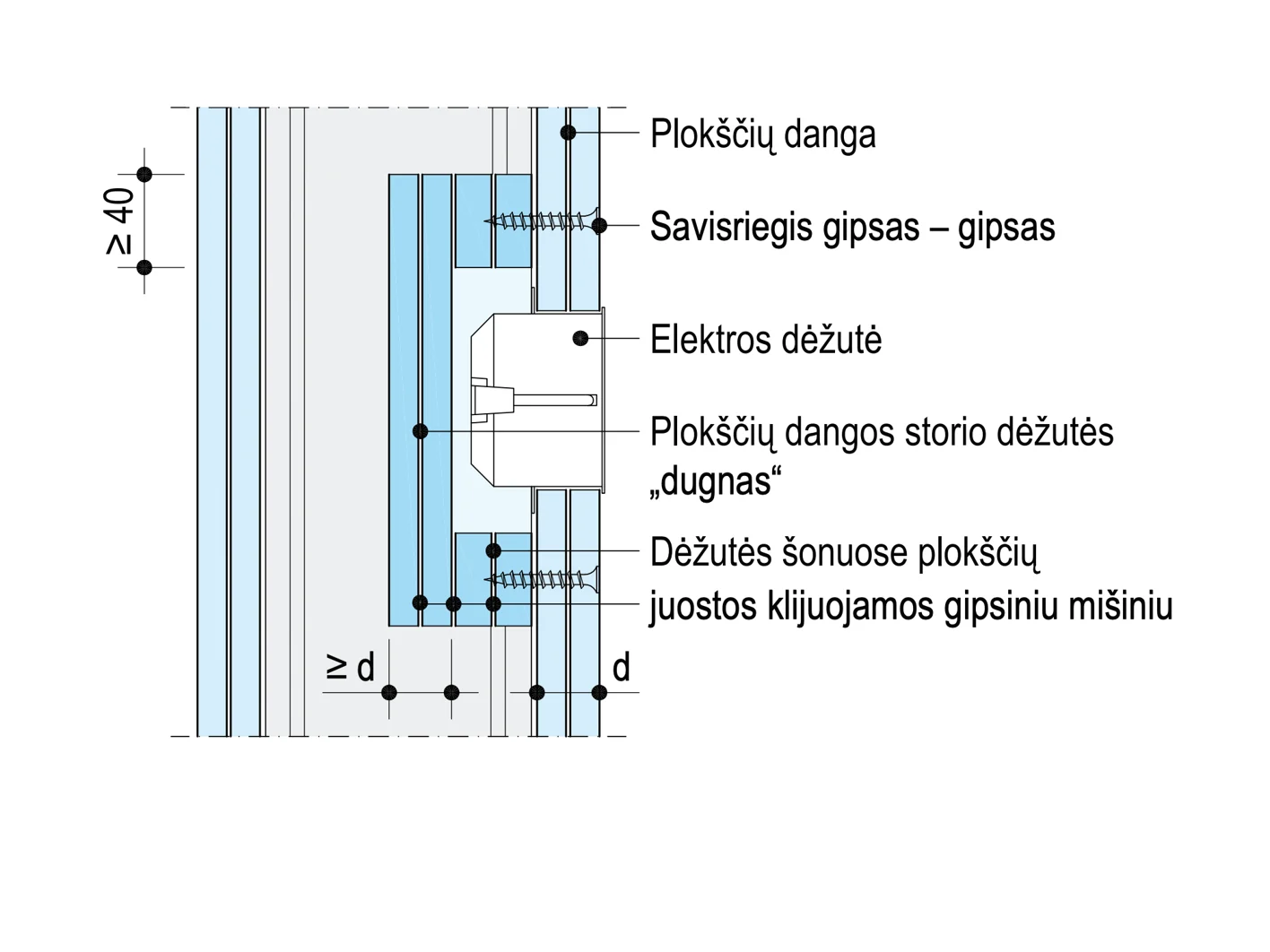

- Rozetės ir jungiklių lizdai izoliuojami papildomai.
- Įrengiant laisvai stovinčias apkalas, laikomasi nurodyto konstrukcijos montavimo aukščio. Taškiniu būdu tvirtinamos konstrukcijos gali būti montuojamos didesnio aukščio.
- Atstumas tarp apkalos (plokščių) ir esamos sienos turėtų būti ne mažesnis kaip 40 mm.
Garso, sklindančio iš vieno kambario į kitą, izoliacija tokia gera kaip ir „silpniausia grandinės grandis"
Garso, sklindančio iš vieno kambario į kitą, izoliacija yra tokia gera kaip ir „silpniausia grandinės grandis“. Tai reiškia, kad net jei vienos besiribojančios konstrukcinės dalies vertė yra 35 dB, garso, sklindančio iš patalpos į patalpą, izoliavimas dažniausiai būna ≤ 35 dB, net jeigu buvo naudojama, pertvara, turinti 60 dB vertę.
Kas turi įtakos apkalos konstrukcijos garso izoliacijos rodikliams?
Kuo izoliacinio sluoksnio dinaminio standumo vertė mažesnė, kuo didesnė apkalos ploto masė ir kuo gilesnė ertmė, tuo apkalos konstrukcija garsą izoliuoja geriau. Ypač gerų rezultatų pasiekiama naudojant specialias Blue ir Silentboard garsą izoliuojančias plokštes.

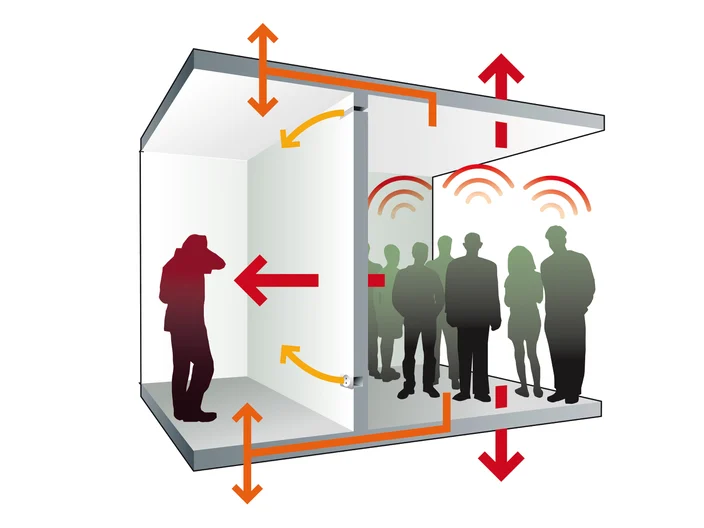

GARSO PERDAVIMO BŪDAI
Esant garso perdavimui iš vienos patalpos į kitą, greta tiesioginio garso perdavimo per atskiras konstrukcines dalis visada reikia atsižvelgti ir į garso perdavimą per besiribojančias konstrukcines dalis: sienas, lubas, grindis.
Garso perdavimo būdai | Dažniausiai pasitaikantys pavyzdžiai |
|---|---|
Garso perdavimas per pertvarą | - Per atviras angas ar paviršiaus nesandarumus (pvz., siūlės mūre, jungtys su kotomis konstrukcijomis, nesandari apdaila). - Susilpninta sienos konstrukcija (pvz., įmontuojamos neizoliuotos dėžutės / nišos, elektros lizdai, sanitariniai prietaisai, šachtos / kaminai, nesandarios siūlės, įleidžiamos grindjuostės, sienų apšvietimas ir kt.). |
Garso perdavimas per grindis ir lubas | - Per ištisines sijas ir gegnes. - Per „lengvąsias“ pakabinamas lubas, pvz., lubas be izoliacinio sluoksnio, įtempiamas, segmentines lubas. - Per ištisines lubų apdailas. - Per ištisines medines grindis ir grindų dangą. - Per ištisinę perdangos konstrukciją, juodgrindes. - Per lubų / stogo ertmes (tarp sijų). |
Garso perdavimas išilgai sienos (koridoriaus siena / išorinė siena) | - Per sieną arba jos apkalą, arba per ertmes sienoje. - Per jungčių siūles. - Per ištisinį šilumos izoliacijos sluoksnį arba fasadą. - Per duris arba koridorių. |
Garso perdavimas išilgai konstrukcinės dalies | - Kolonos, sijos, grebėstai. - Sanitarinė instaliacija (vandentiekis, nuotekos), šildymo vamzdžiai. - Kabelių kanalai, ortakiai. |
MASYVIOS SIENOS APKALA

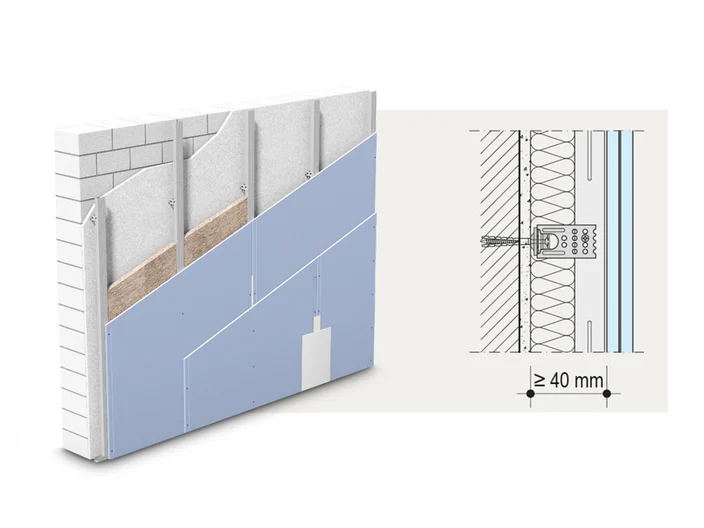

Sienų apkala su tiesioginiu tvirtinimu, kuriai naudojami CD profiliai, tiesioginio tvirtinimo detalės su gumine tarpine ir Blue plokštės
- Viengubas CD profilių karkasas.
- Taškinis tvirtinimas tiesioginio tvirtinimo detalėmis su gumine tarpine Direktschwingabhanger, maks. atstumas 1500 mm.
- Dviejų sluoksnių Blue gipso kartono plokščių danga.
- Ertmė užpildoma izoliacine medžiaga, kurios reikalinga savitoji orinė varža turi būti ≥ 5 kPa • s/m² (pvz., įprasta stiklo vata, kurios tūrinis tankis yra apie 15 kg/m²).
- Sienos aukštis: iki 10 m.
- Ertmės gylis: ≥ 42 mm.

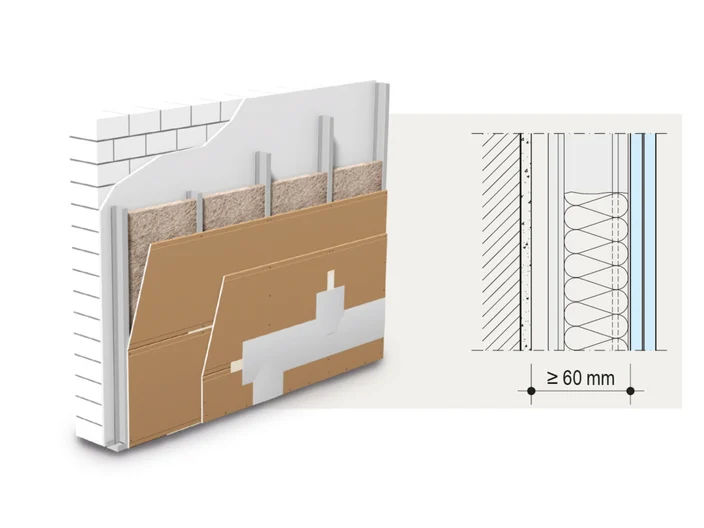

Laisvai stovinti karkasinė sienos apkala kuriai naudojami CW profiliai ir Silentboard plokštės
- Viengubas CW profilių karkasas.
- Dviejų sluoksnių Silentboard gipso kartono plokščių danga.
- Ertmė užpildoma izoliacine medžiaga, kurios reikalinga savitoji orinė varža turi būti ≥ 5 kPa • s/m² (pvz., įprasta stiklo vata, kurios tūrinis tankis yra apie 15 kg/m²).
- Sienos aukštis: iki 6,90 m (kai kas 300 mm montuojamas CW 100 profilis).
- Ertmės gylis: ≥ 60 mm.
APKALOS STORIO SKAIČIAVIMAS
Apkalos storio apskaičiavimas naudojant CD profilius ir tiesioginio tvirtinimo detalę su gumine tarpine | Skaičiavimo pavyzdys – konstrukcijos storio nustatymas |
|---|---|
Sluoksniai | Matmenys, mm |
1. Atstumas tarp sienos ir statramsčių | = 15 |
2. Statramsčio storis, CD profilis | + 27 |
3. Konstrukcijos ertmės storis, Tarpinė reikšmė | = 42 |
4. Apkalos storis, 2x12,5 mm | + 25 |
5. Suma | = 67 |
Apkalos storio apskaičiavimas naudojant CW profilius | Skaičiavimo pavyzdys – konstrukcijos storio nustatymas: |
|---|---|
Sluoksniai | Matmenys |
1. Atstumas tarp sienos ir statramsčių | = 10 |
2. Statramsčio storis, CW profilis | + 75 |
3. Konstrukcijos ertmės storis, Tarpinė reikšmė | = 85 |
4. Apkalos storis, 2x12,5 mm | + 25 |
5. Suma | = 110 |

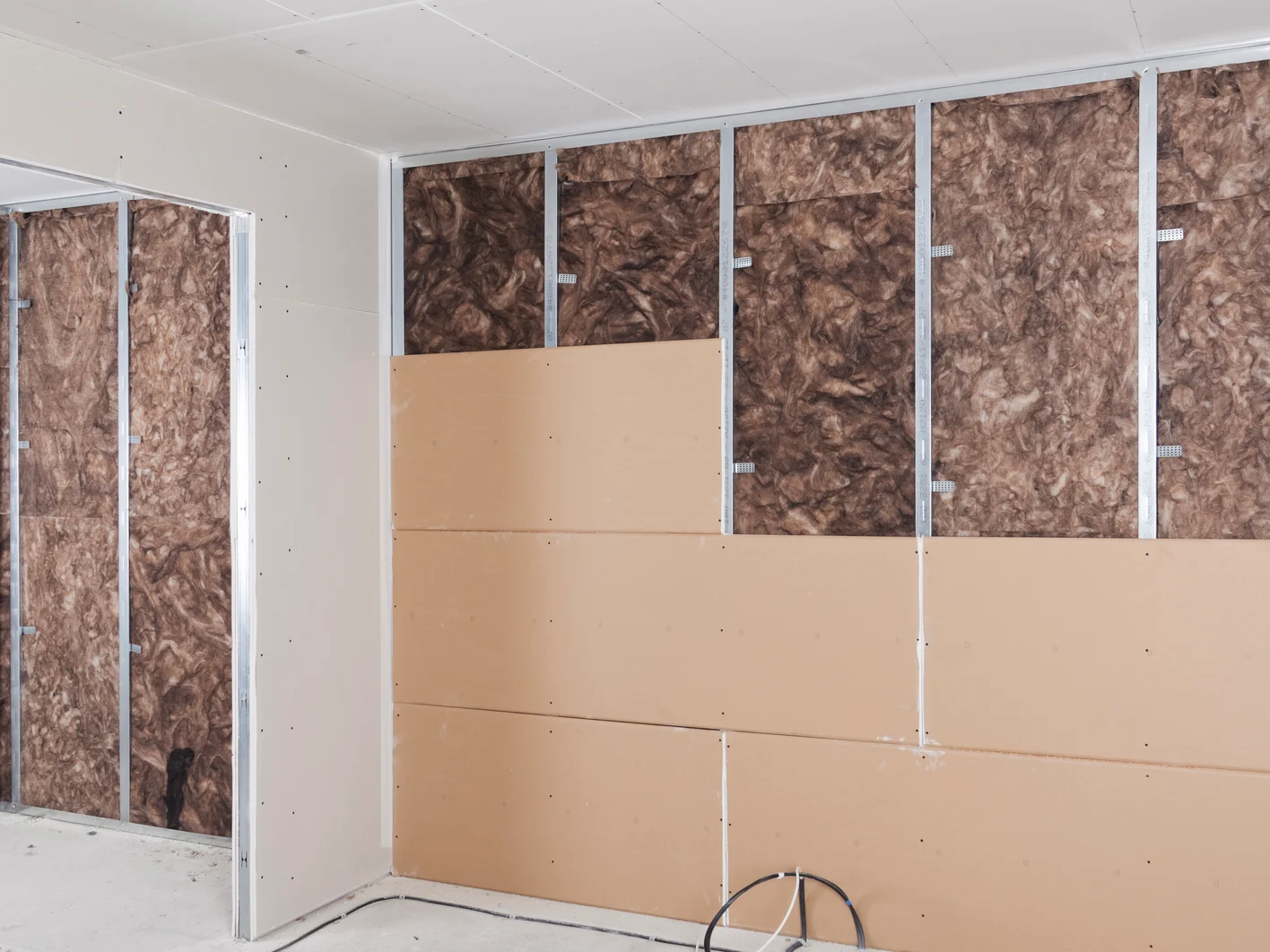

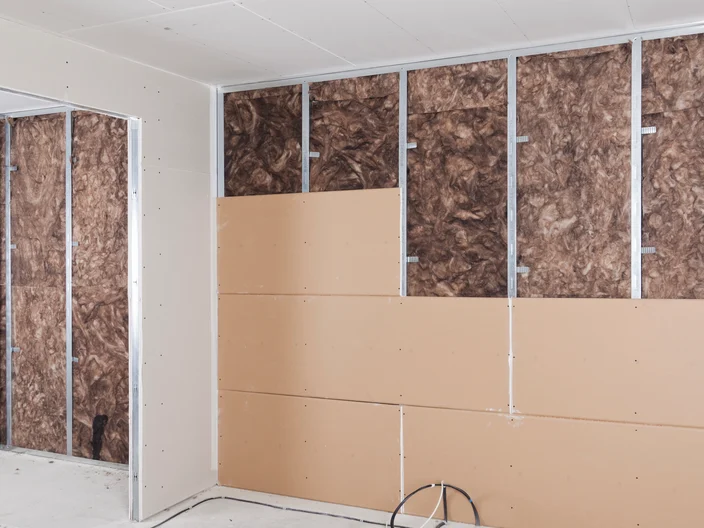

LAISVAI STOVINČIOS SIENOS APKALOS MONTAVIMAS
Sienos apkalai prireiks:

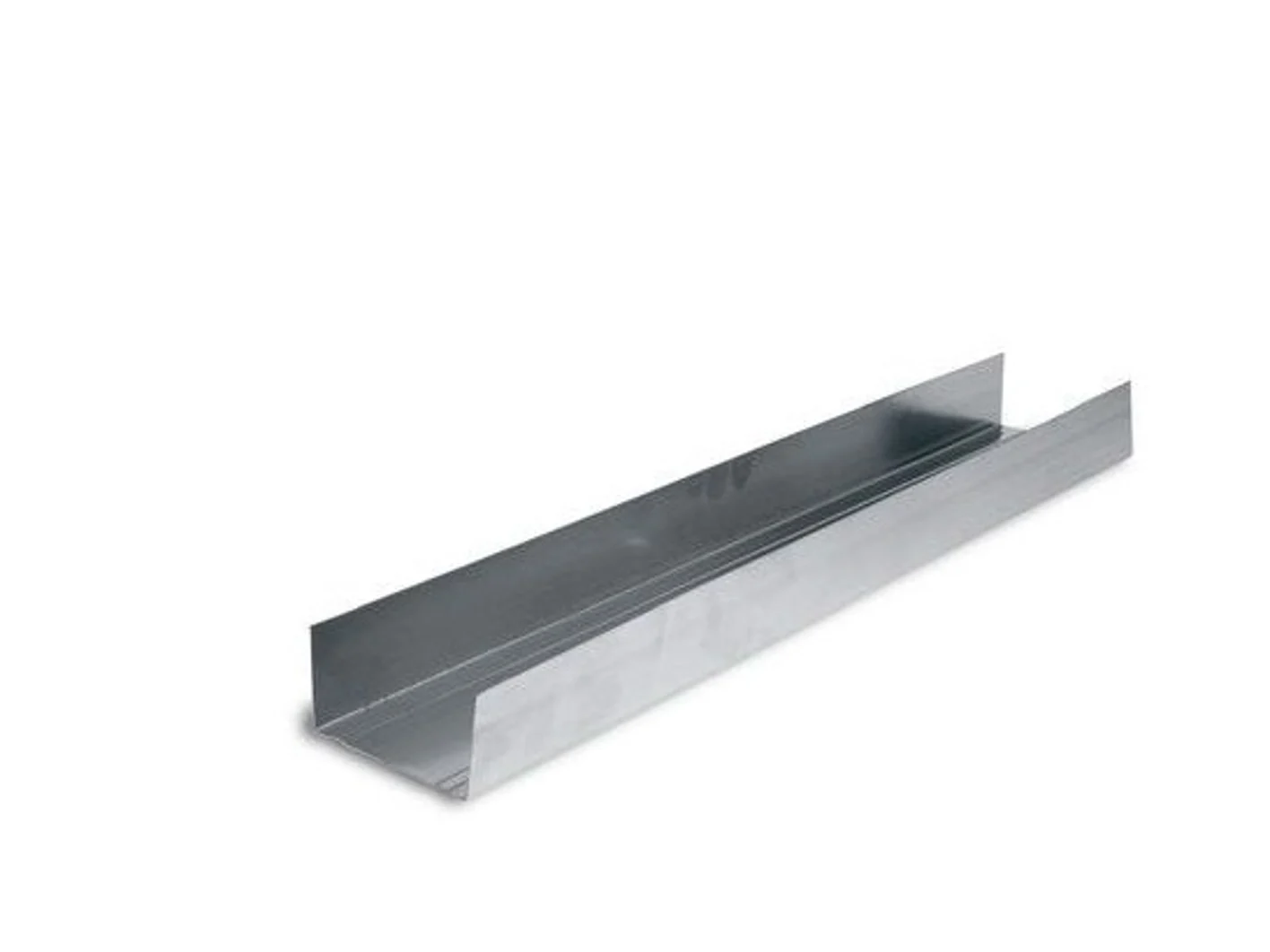

- Perimetriniai UW profiliai (išeiga: 0,7 m/1m²).

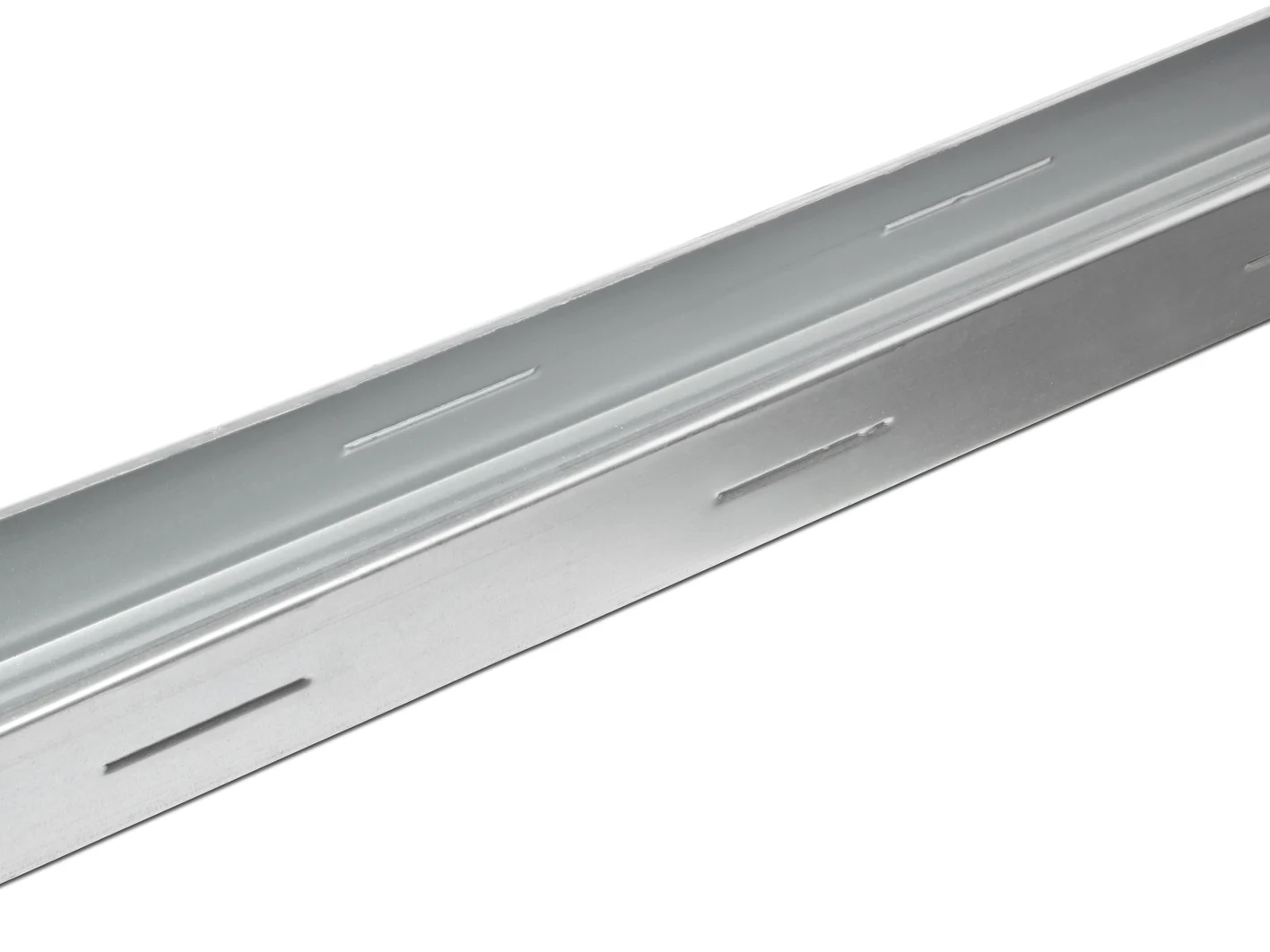

- Statramstiniai CW profiliai (išeiga apie 2,0 m/1m²).

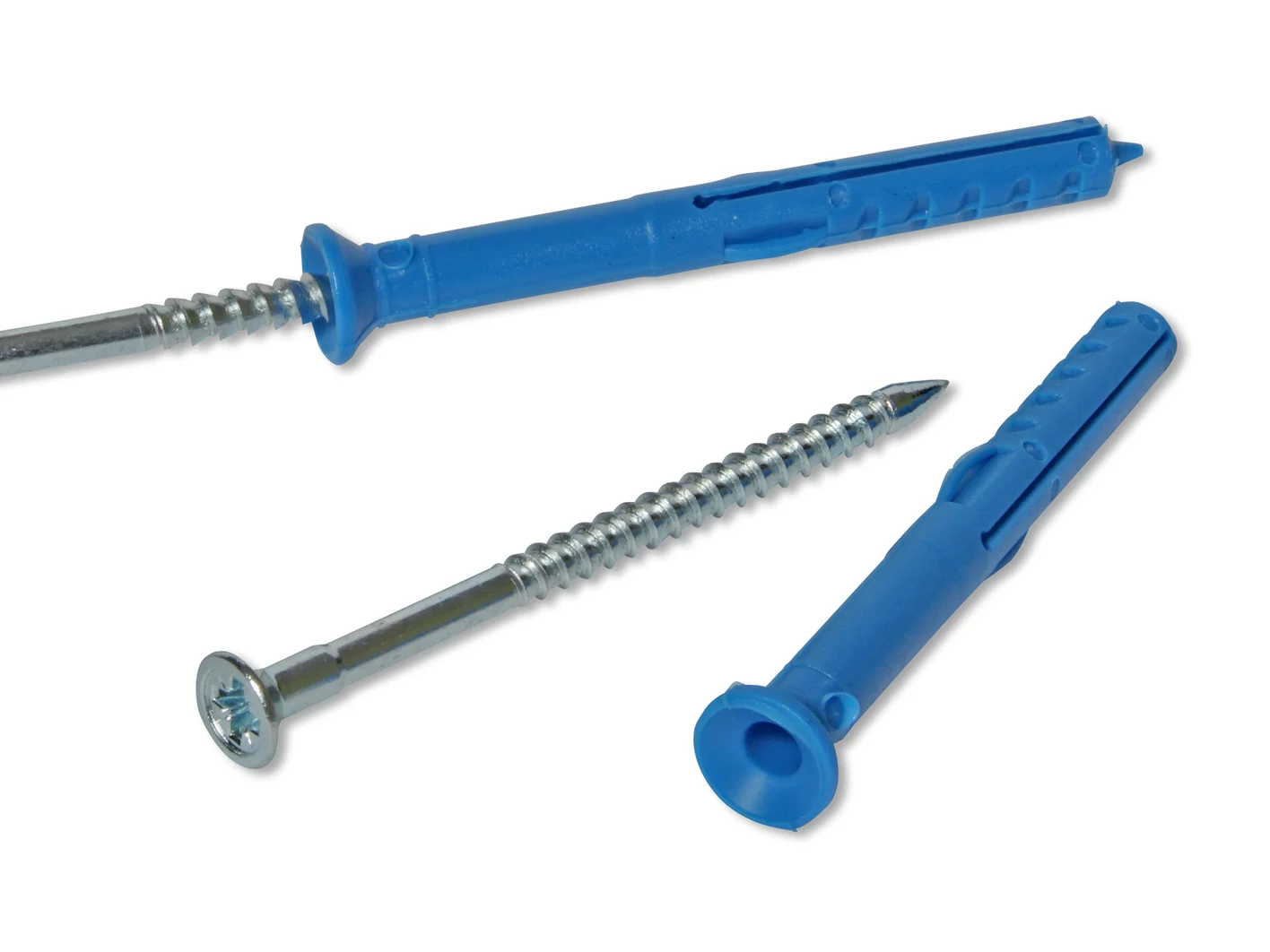

- Įsukama mūrvinė su plastikine įvore Drehstihdubel K6/35 skirta perimetriniiui UW profiliui tvirtinti prie grindų ir lubų, taip pat kraštinių CW profilių tviratinimui prie besiribojančių sienų (išeiga 1,6 vnt./1m²).

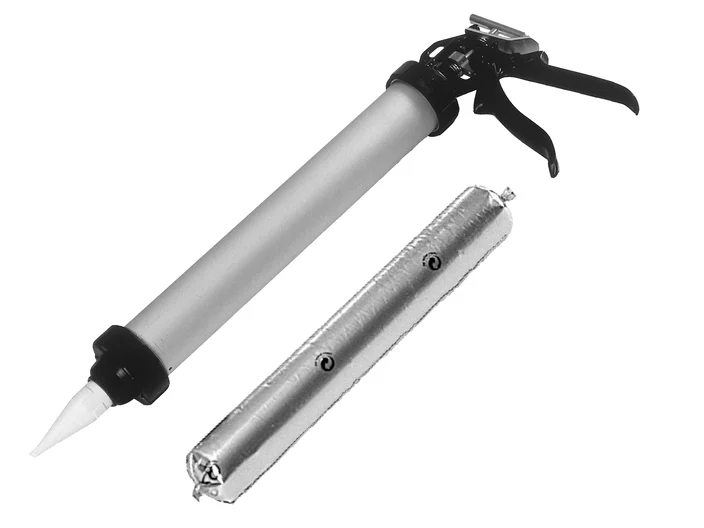

- Sandarinimo juosta Dichtungsband, klijuojama ant UW profilio nugarėlės (išeiga: 1,2 m/1m²), arba Trennwandkitt sandarinimo mastika, tepama ant UW ir CW profilių nugarėlių (išeiga: 0,3 vnt/1m²).

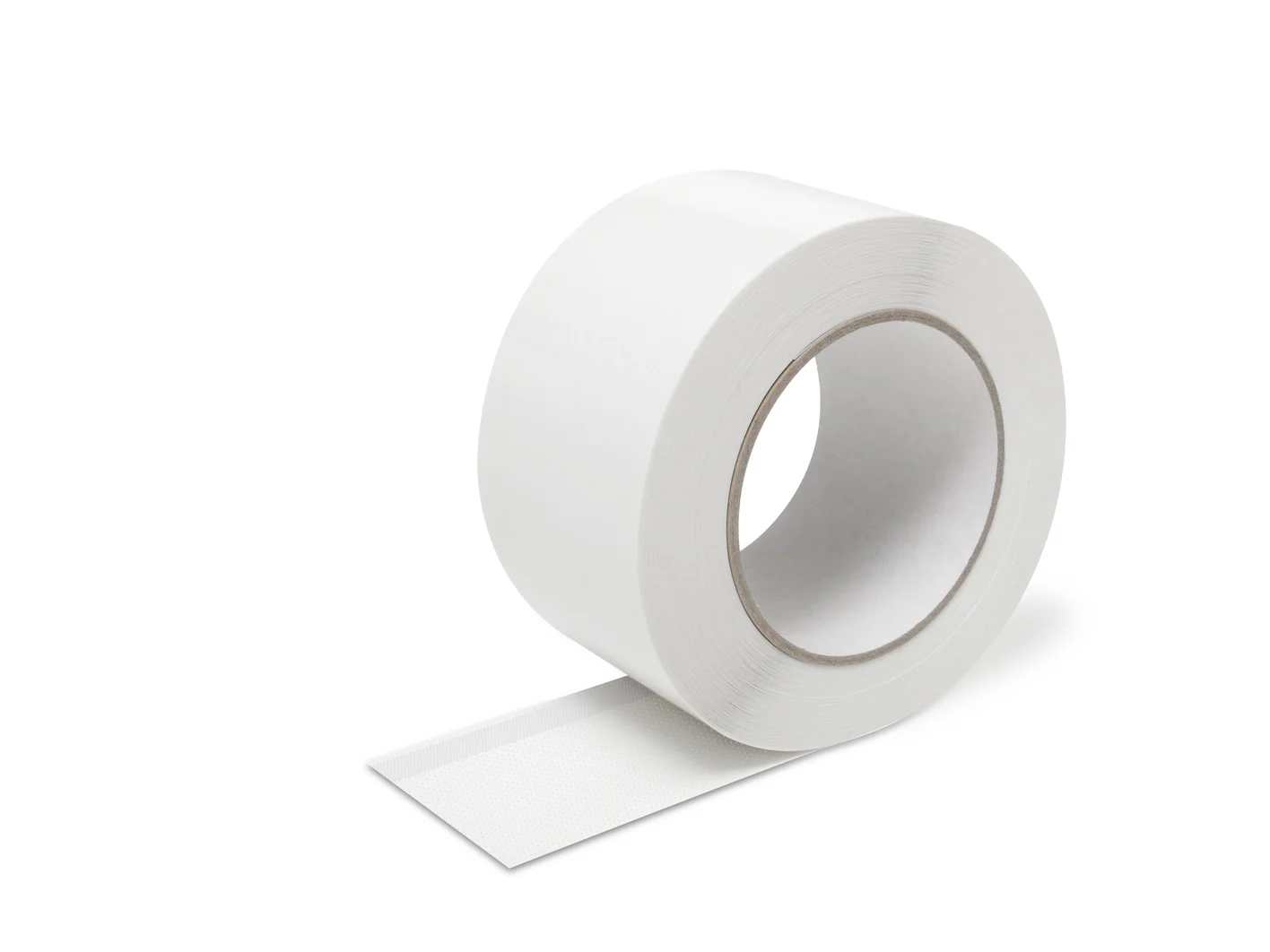

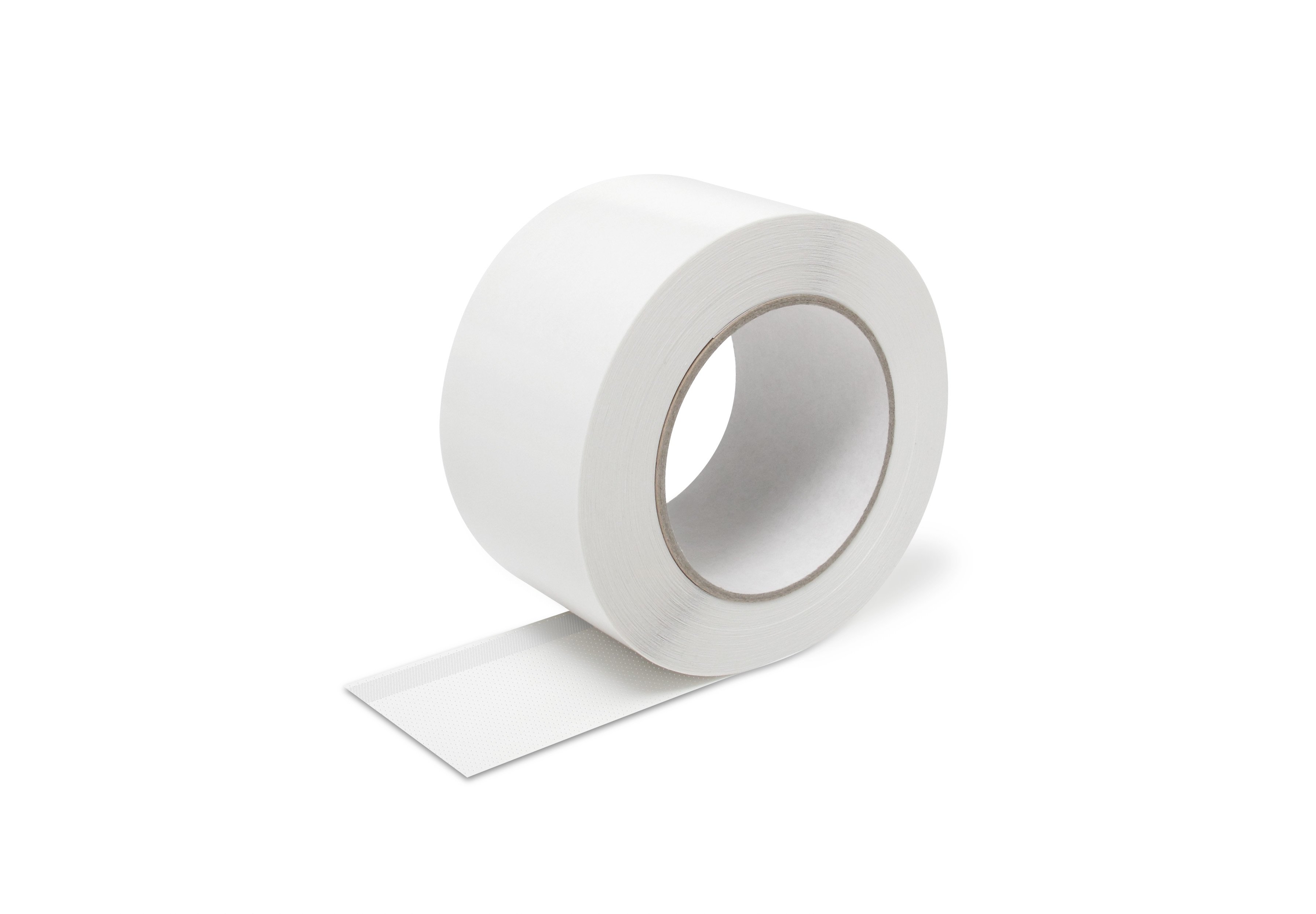

- Skiriamoji juosta Trenn-Fixx, skirta įrengti slydimo siūles tarp montuojamos pertvaros ir lubų bei besiribojančių sienų (išeiga apie 1,8 m/1m²).

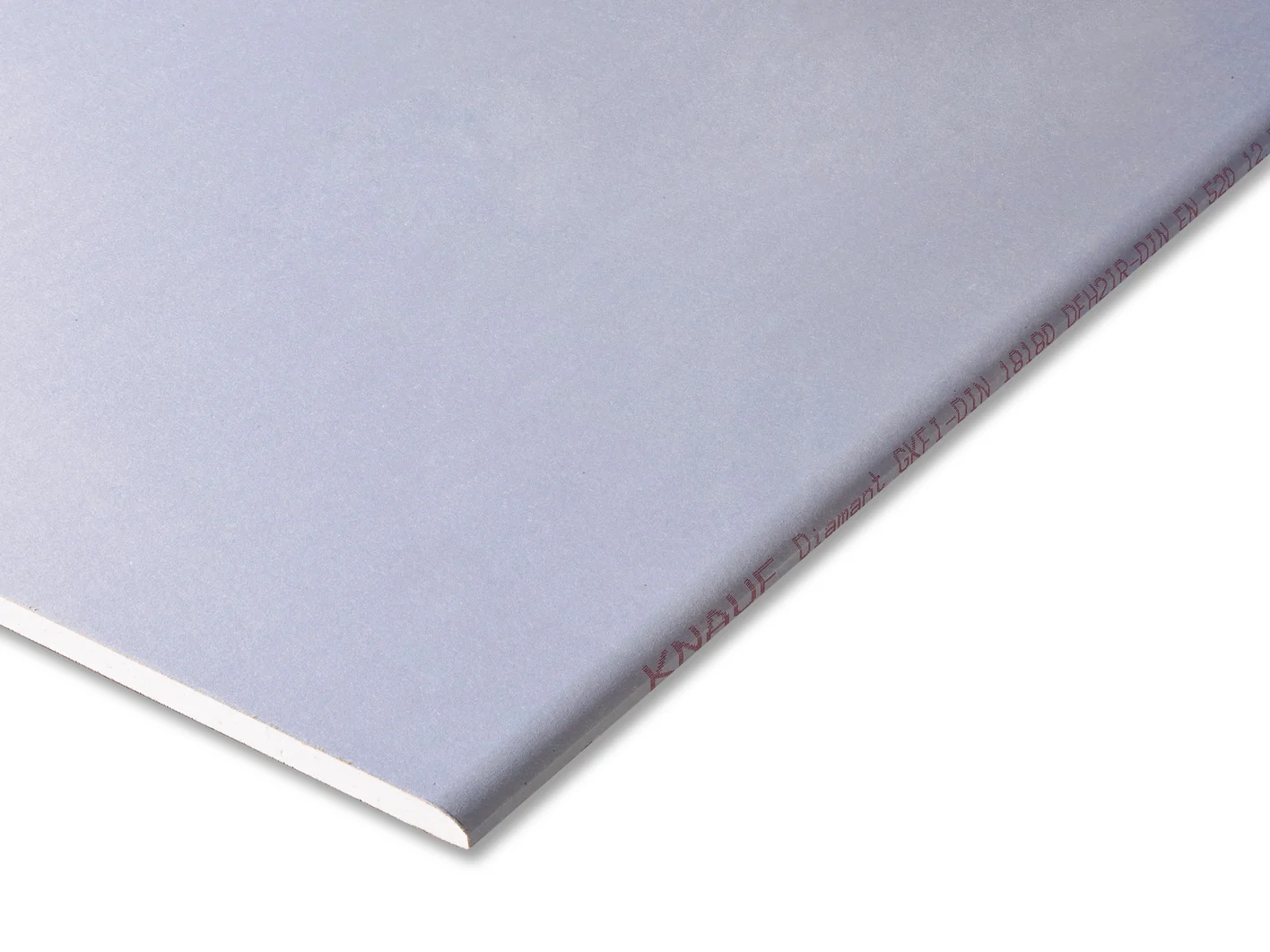

- Gipso kartono plokštės Blue, montuojamos dviem sluoksniais (išeiga: apie 2 m²/1m²).

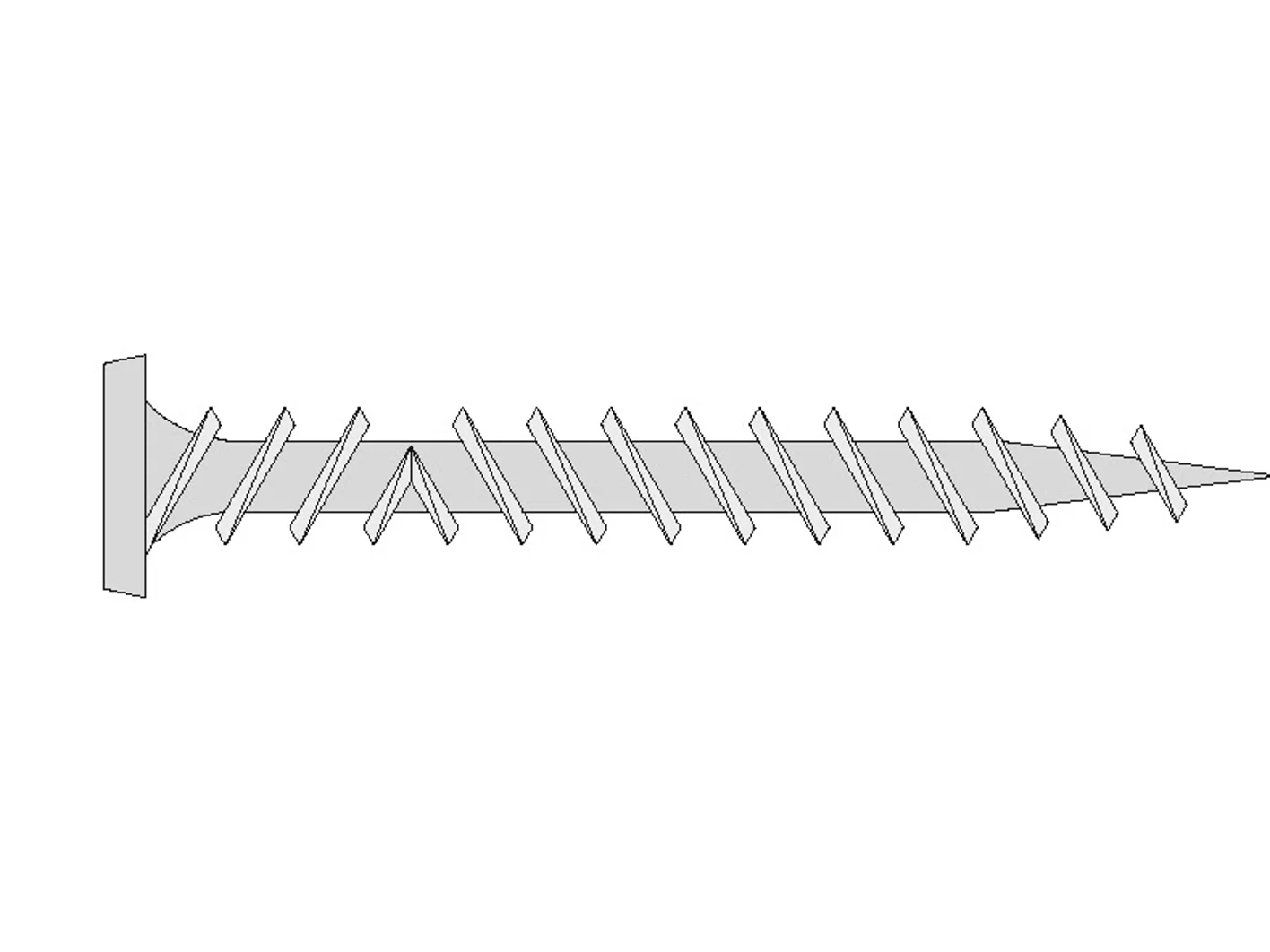

- Diamantschrauben XTN savisriegiai skirti Blue plokštėms tvirtinti: 23 mm ilgio pirmam sluoksnio prisukimui; 38 mm ilgio antram sluoksnio prisukimui (išeiga: apie 14 vnt./1m² pirmam sluoksniui; 30 vnt./1m² antram sluoksniui).

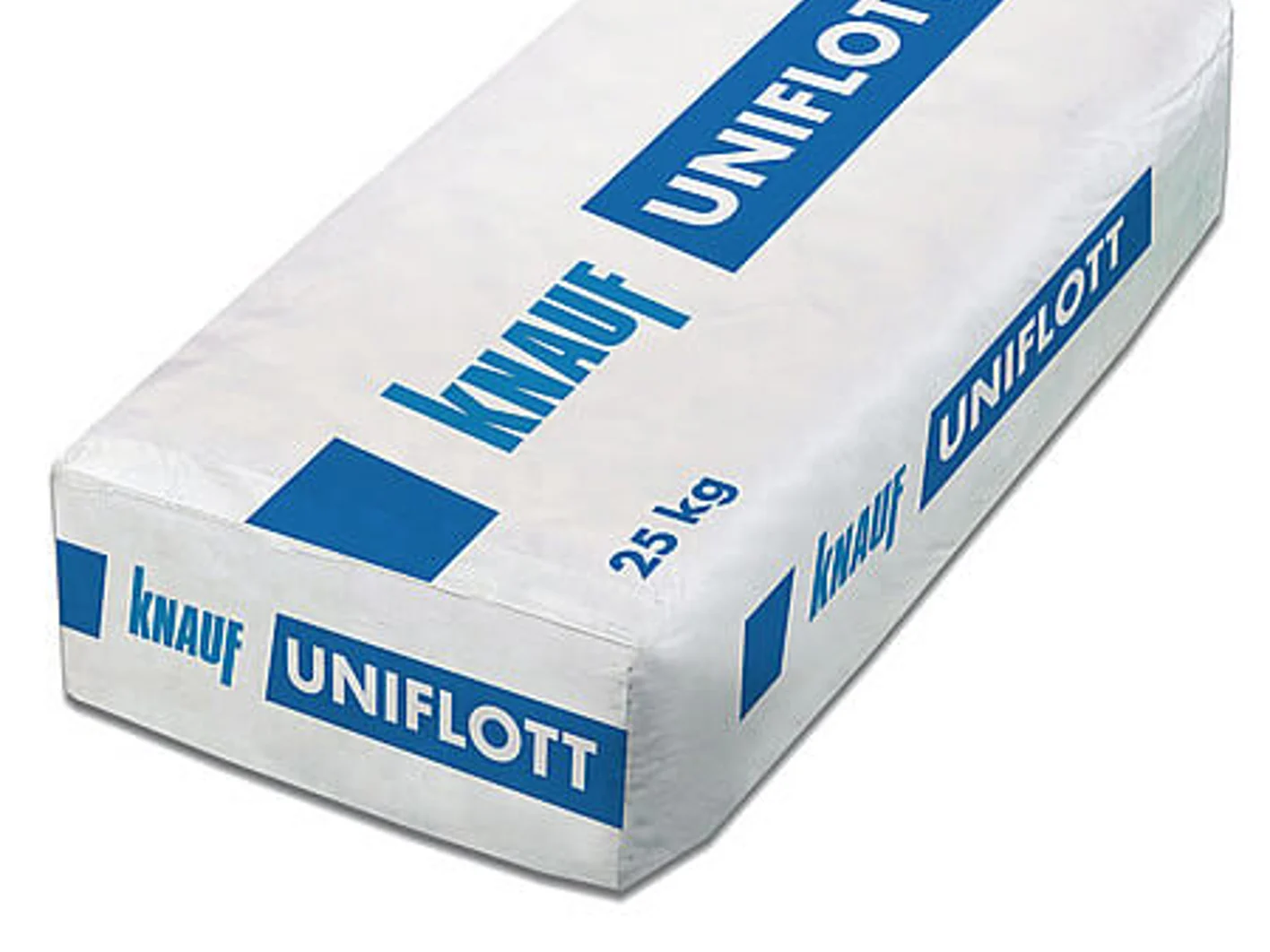

- Uniflott gipsinis siūlių glaistas (išeiga: apie 0,4 kg/1 m²).

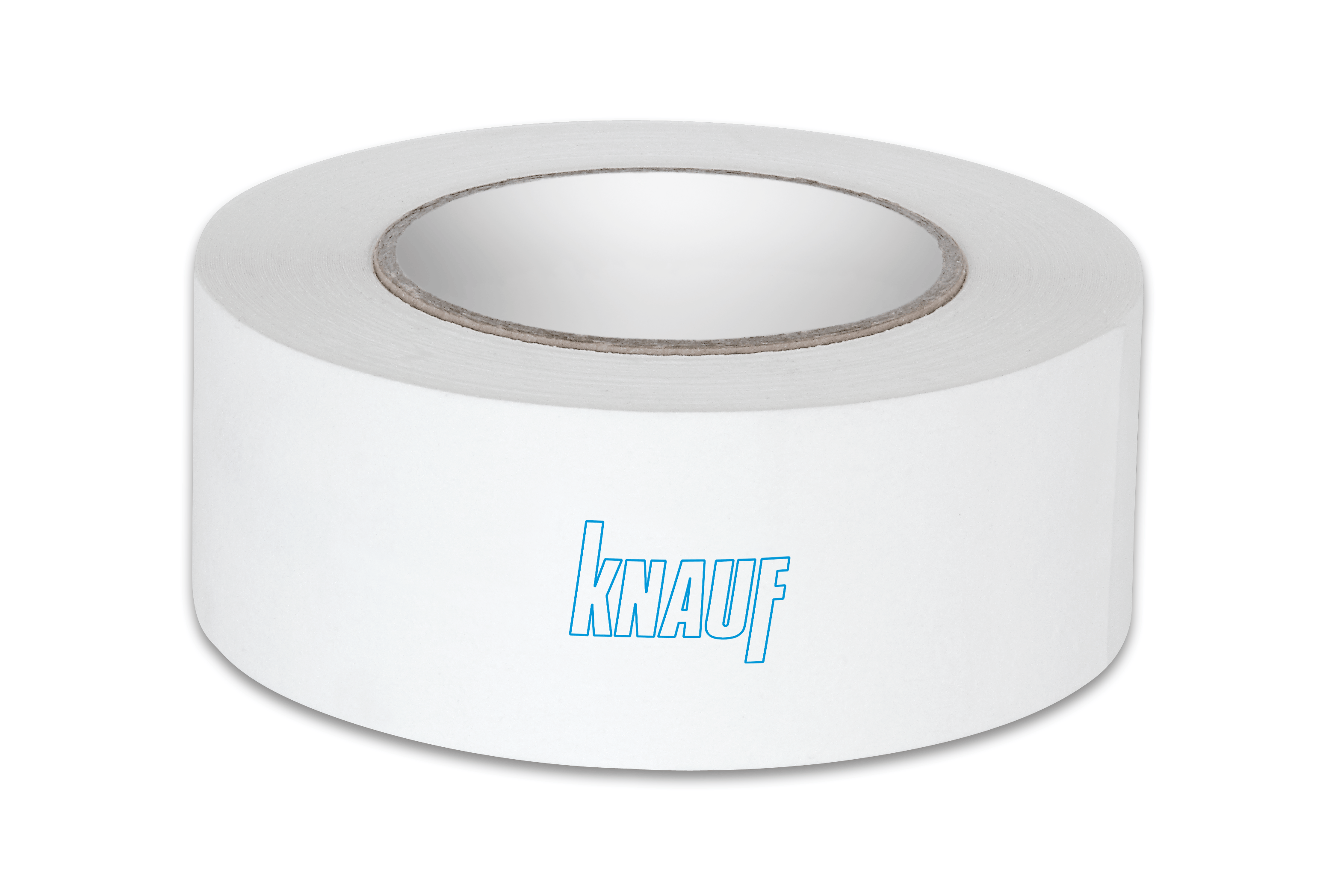

- Kurt siūlių armavimo juosta, naudojama galutinio plokščių sluoksnio siūlių armavimui (išeiga: apie 1,2 m/1 m²).

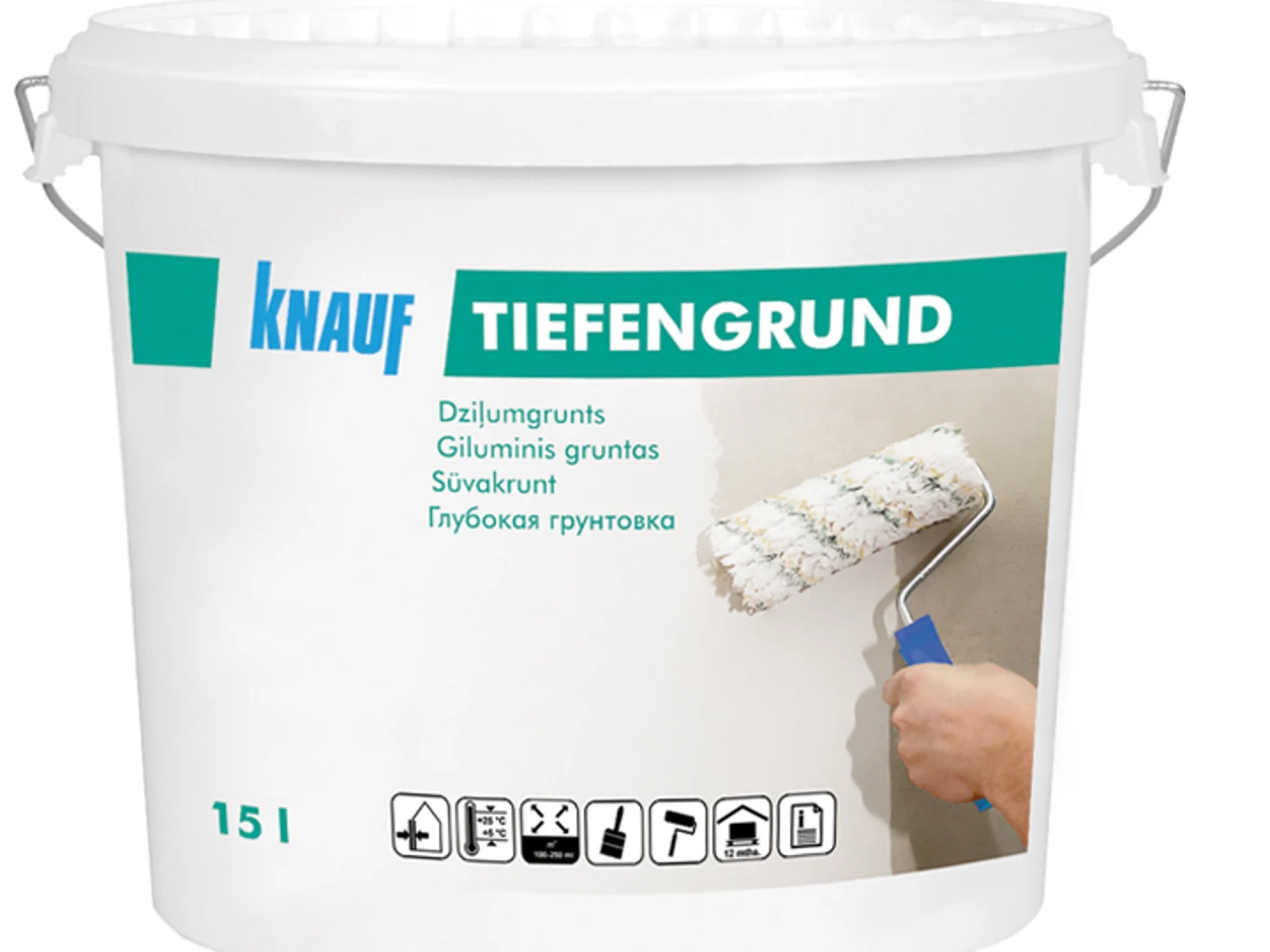

- Tiefengrund ypač skvarbus giliai įsigeriantis ir paviršių sutvirtinantis giluminis gruntas (pagal poreikį).
- Mineralinė vata Knauf Insulation TP115 (storis parenkamas pagal statramstinio profilio plotį (išeiga: apie 1 m² / 1 m²).
- Kantenhobel oblius skersinėms siūlėms nusklembti.

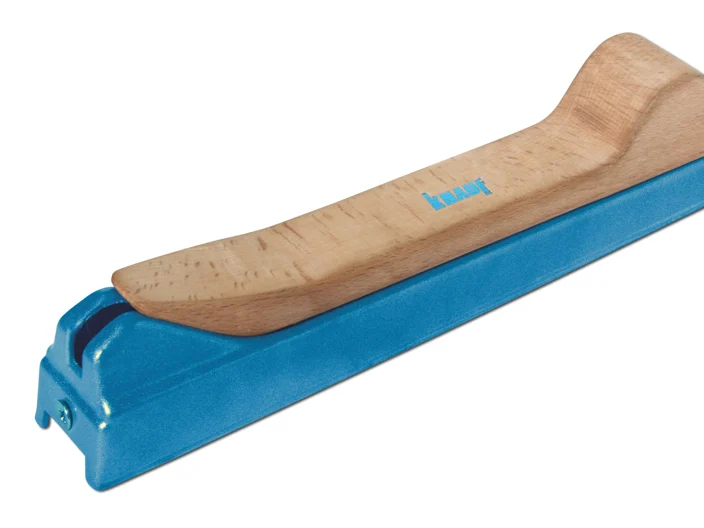

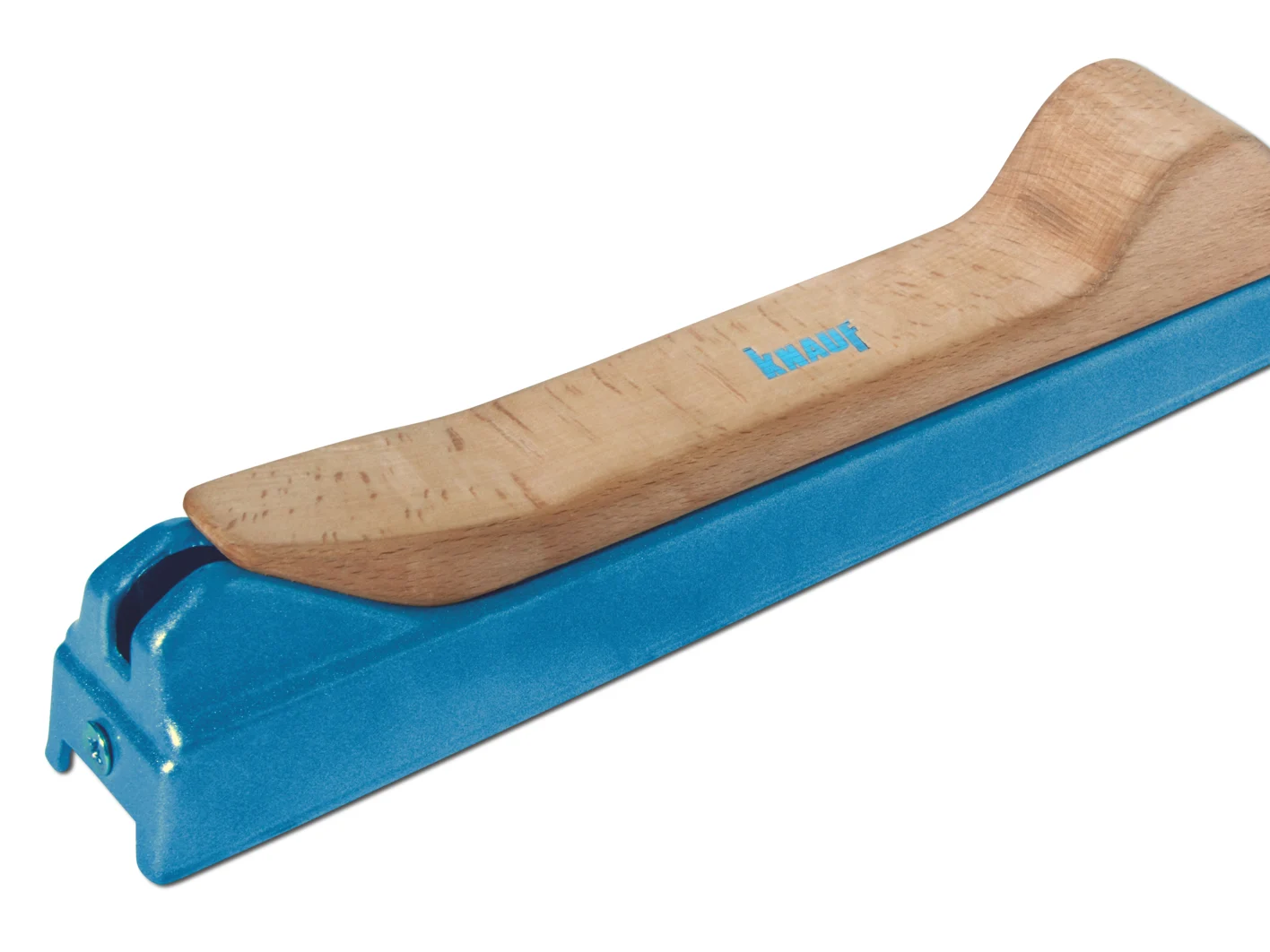

- Raspelhobel trintuvė nupjautiems plokštės kraštams lyginti.
- Elektrinis suktuvas.

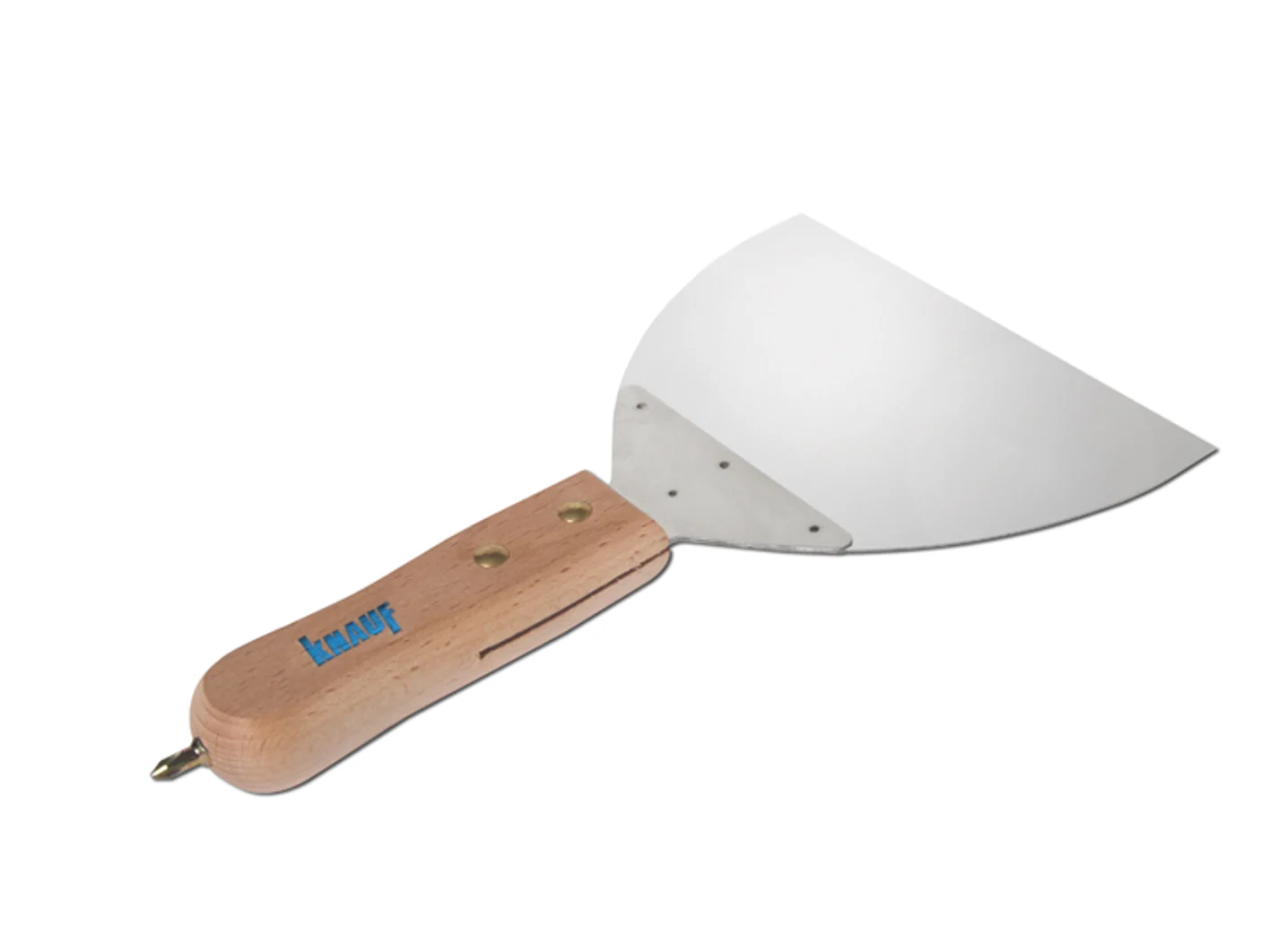

- Schraubgriffspachtel glaistiklis arba Kleine Traufel mentelės skirtos siūlių glaistymui.
1 žingsnis: konstrukcijos planavimas
Būtina iš anksto suplanuoti:
- Kokie garso izoliacijos reikalavimai bus keliami sienos apkalos konstrukcijai.
- Koks bus montuojamos sienos apkalos aukštis (svarbu renkantis profilio plotį).
- Ar pertvaros apkaloje bus montuojami jungikliai ar kištukiniai lizdai (rozet4s).
Reikiamo pločio profiliai ir gipso kartono rūšis pasirenkami naudojantisW61.ltsienų apkalų techniniu bukletu ir priklausomai nuo to, kokį garso izoliacijos pagerėjimą planuojame gauti.
Apkalos aukščiai: daugiasluoksnė danga
| Maks. atstumas tarp statramsčių | Maks. sienos aukštis (Knauf statybinė plokštė 2 x 12,5 mm) | Blue/ Silentboard (2 x 12,5 mm) | 12,5 mm Silentboard + 12,5 mm Blue | 12,5 mm Silentboard + 18 mm Bue | 1 ir 2 montavimo sritys: |
CW 50 | 600 | 2.95 | 3.35 | 3.35 | 3.60 | 4,00 |
400 | 3.60 | 4,00 | 4,00 | 4,00 | 4,00 | |
300 | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | |
CW 75 | 600 | 4,00 | 4,00 | 4,00 | 4,00 | 4,45 |
400 | 4,00 | 4,40 | 4,40 | 4,60 | 5,35 | |
300 | 4,55 | 4,95 | 4,45 | 5,25 | 6,05 | |
CW 100 | 600 | 4,50 | 4,95 | 4,95 | 5,15 | 5,85 |
400 | 5,40 | 5,90 | 4,95 | 6,15 | 6,95 | |
300 | 6,15 | 6,65 | 6,65 | 6,95 | 7,80 |
2 žingsnis: pasiruošimas

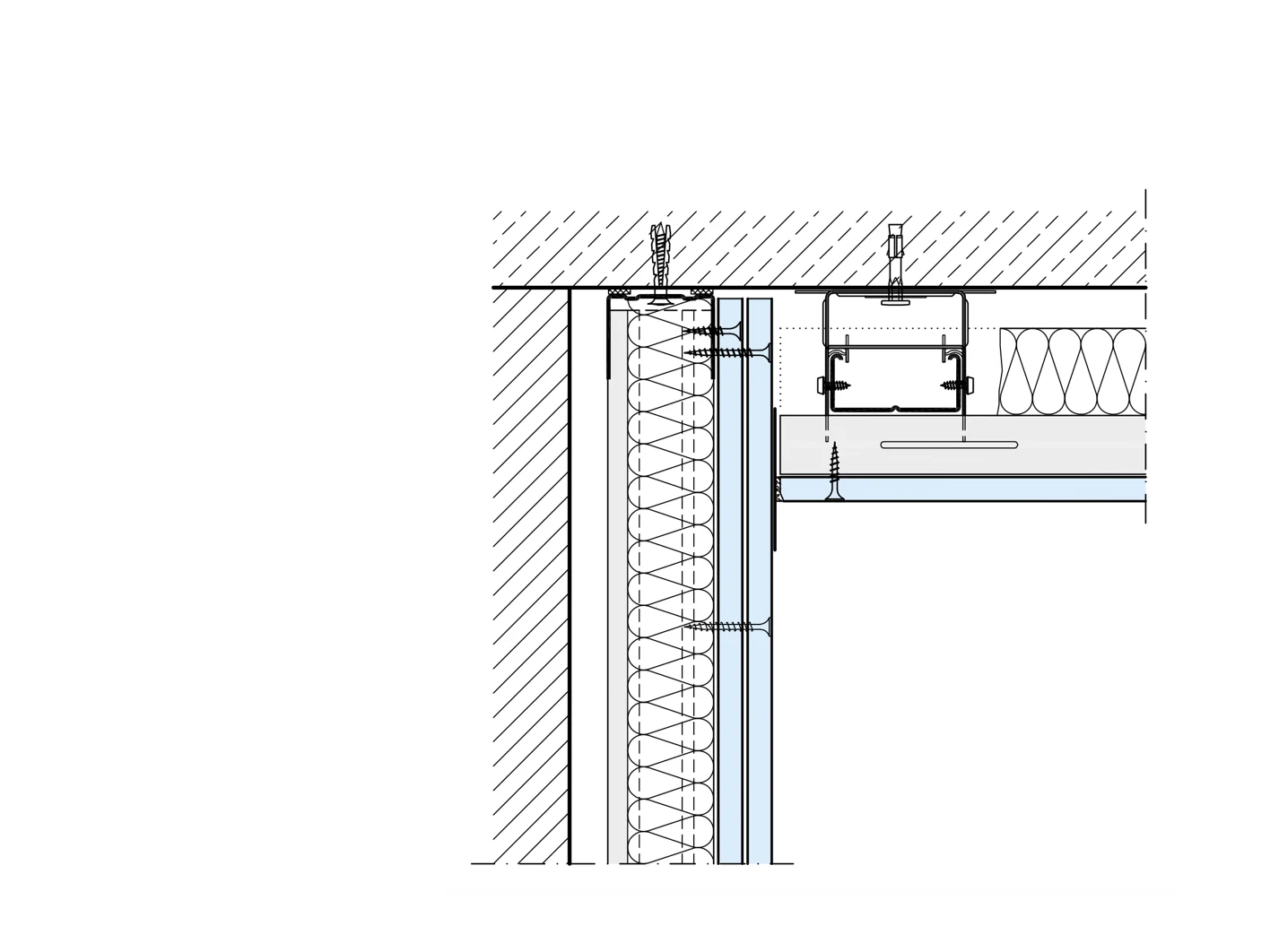

Apkala turi būti sumuontuota nuo grindų iki lubų. Jeigu prieš tai buvo sumontuotos gipso kartono lubos, tai dalį jų, ties izoliuojama siena reikia pašalinti tam, kad būtų galima įrengti apkalą per visą izoliuojamos pertvaros aukštį. To nepadarius per virš lubų esantį neizoliuotą plotą galimi garso nuostoliai.

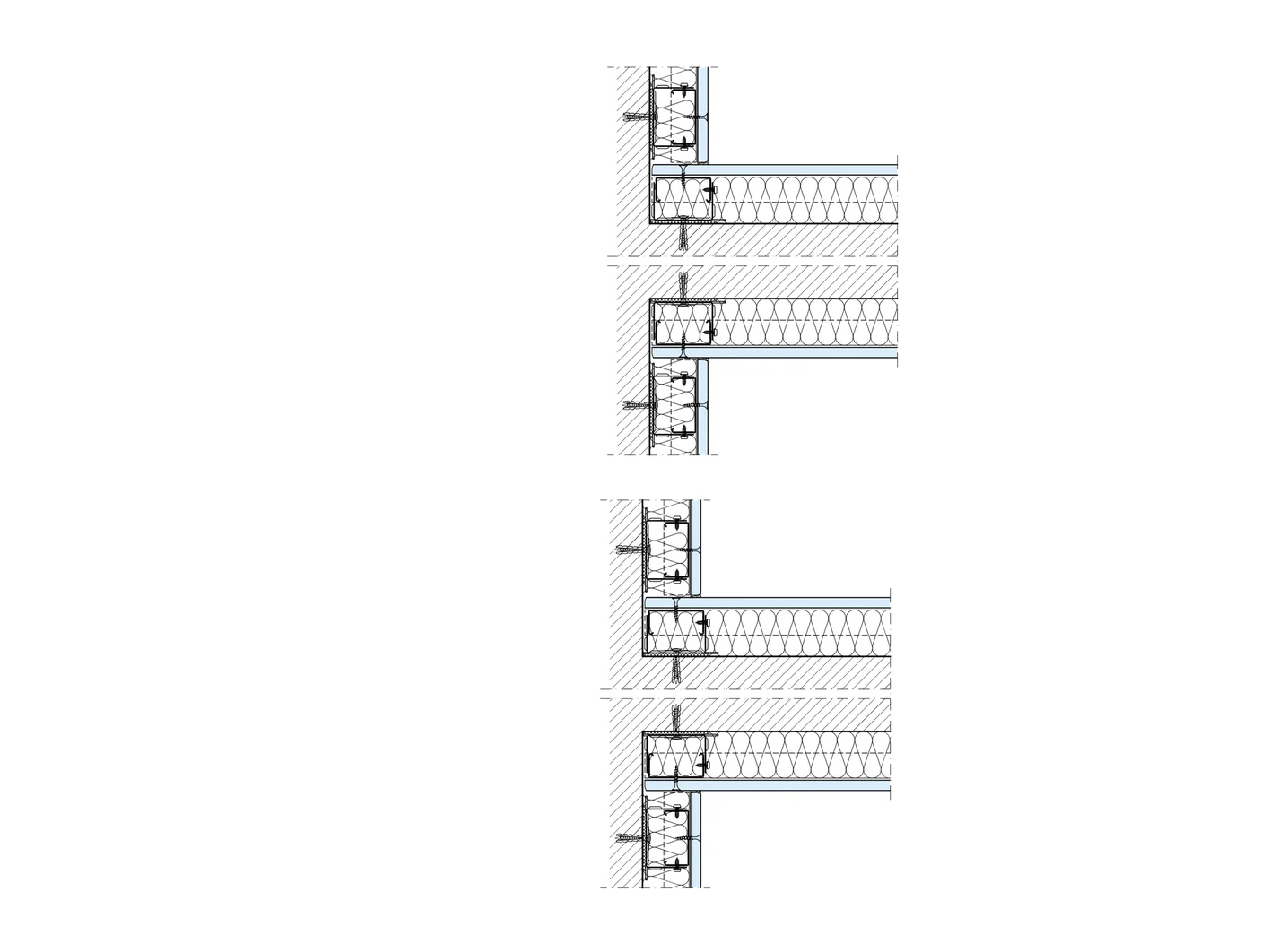

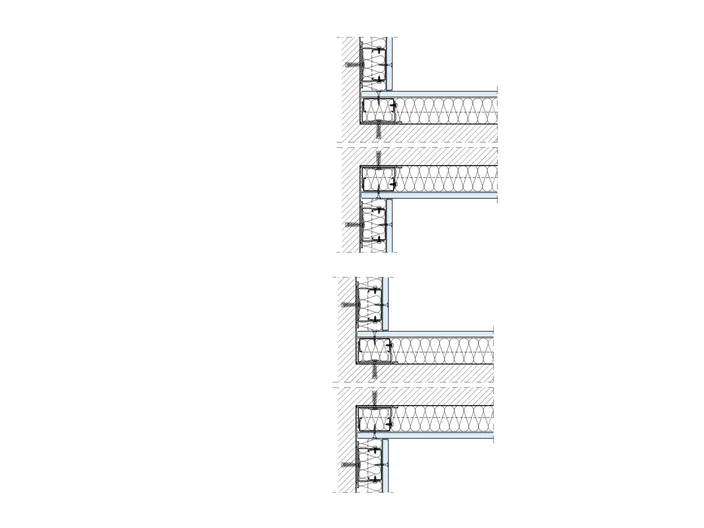

Kai apkalos montuojamos priešais atskiras ir besiribojančias konstrukcines dalis, pirmiausia jas montuoti prie atskirų konstrukcinių dalių, pavyzdžiui, priešais vienas kitą esančių sienų, o tada prie besiribojančių konstrukcinių elementų, sienos prie kurios prijungtos viena priešais kitą esančios sienos.Apkalos prie atskiros atitvaros su besiribojančiomis konstrukcinėmis dalimis
Jeigu patalpoje jau yra įrengtos apdailinės grindys pagal galimybes jas reikia išardyti iki juodgrindžių, kad apkala pilnai dengtų izoliuojančią sieną. Jeigu to padaryti negalia, butina esamas dangas atskirti nuo esamos izoliuojamos sienos, įrengiant kelių centimetrų plyšį, kuris užpildomas kieta mineraline vara. Jei grindų konstrukcijoje buvo naudojamas polistireno putplastis (EPS), jį taip pat reikia atskirti nuo esamos sienos.Jeigu apkaloje bus įrengiamos rozetes ir jungiklių lizdai jas rekomenduojama papildomai izoliuoti arba naudoti specialius garsą izoliuojančius lizdus.
3 žingsnis

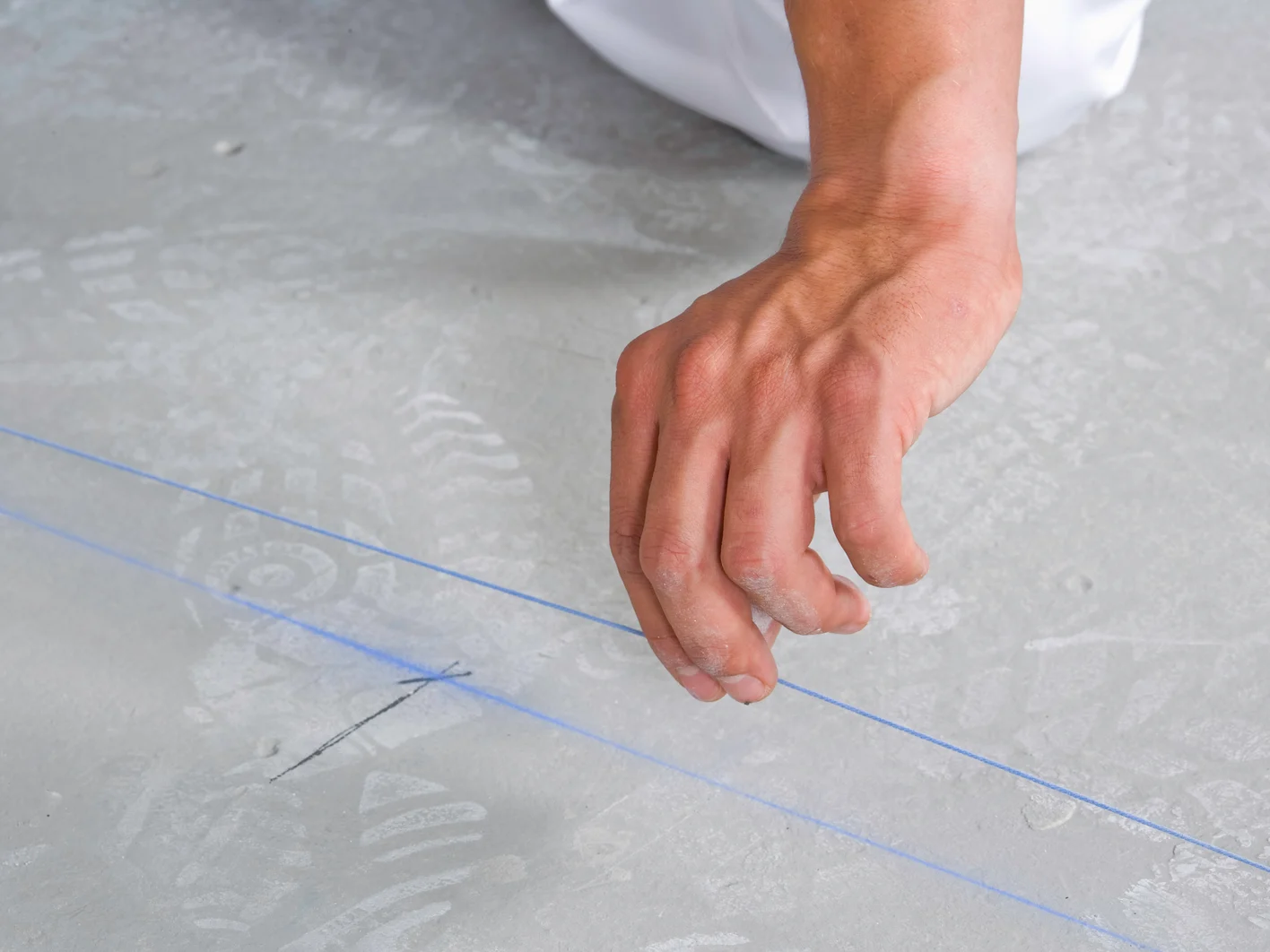

Prieš pradedant montuoti metalinį apkalos karkasą, patalpa turi būti išvalyta. Ant švarių grindų pažymėkite būsimos apkalos kontūrus. Pagrindas karkaso montavimo vietoje turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų. Jei yra pagrindo nelygumų, juos būtina pašalinti taikant pagrindui tinkamas priemones, pavyzdžiui: tinkuojant, glaistant ar naudojant kitas sandarinimo priemones (pvz., Trennwandkitt).Tarp esamos sienos ir montuojamos apkalos rekomenduojama palikti ≥10 mm tarpą.
4 žingsnis

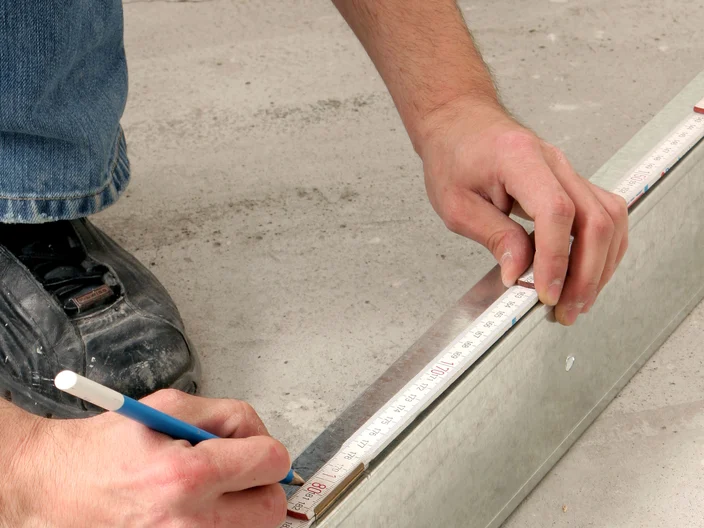

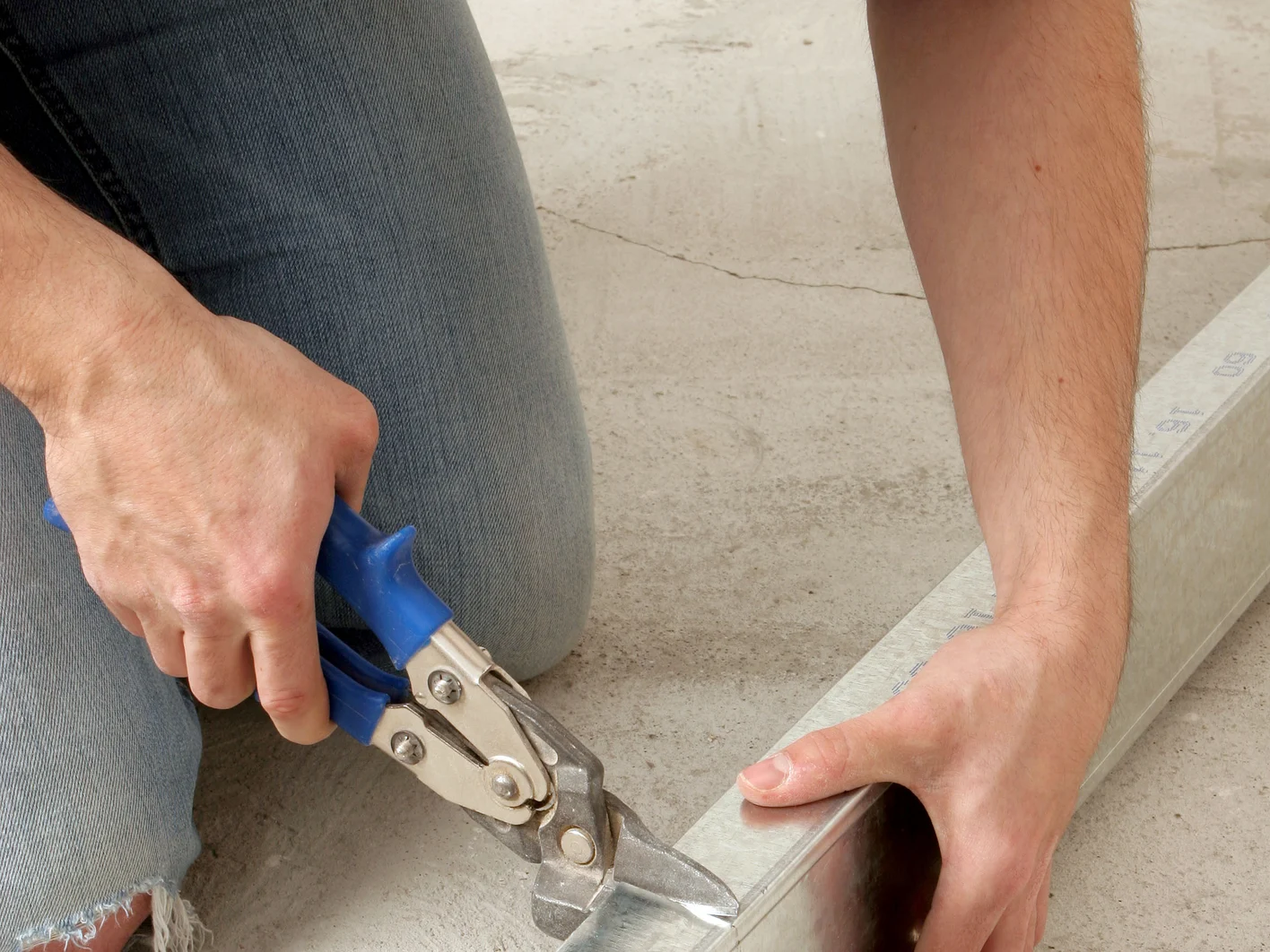

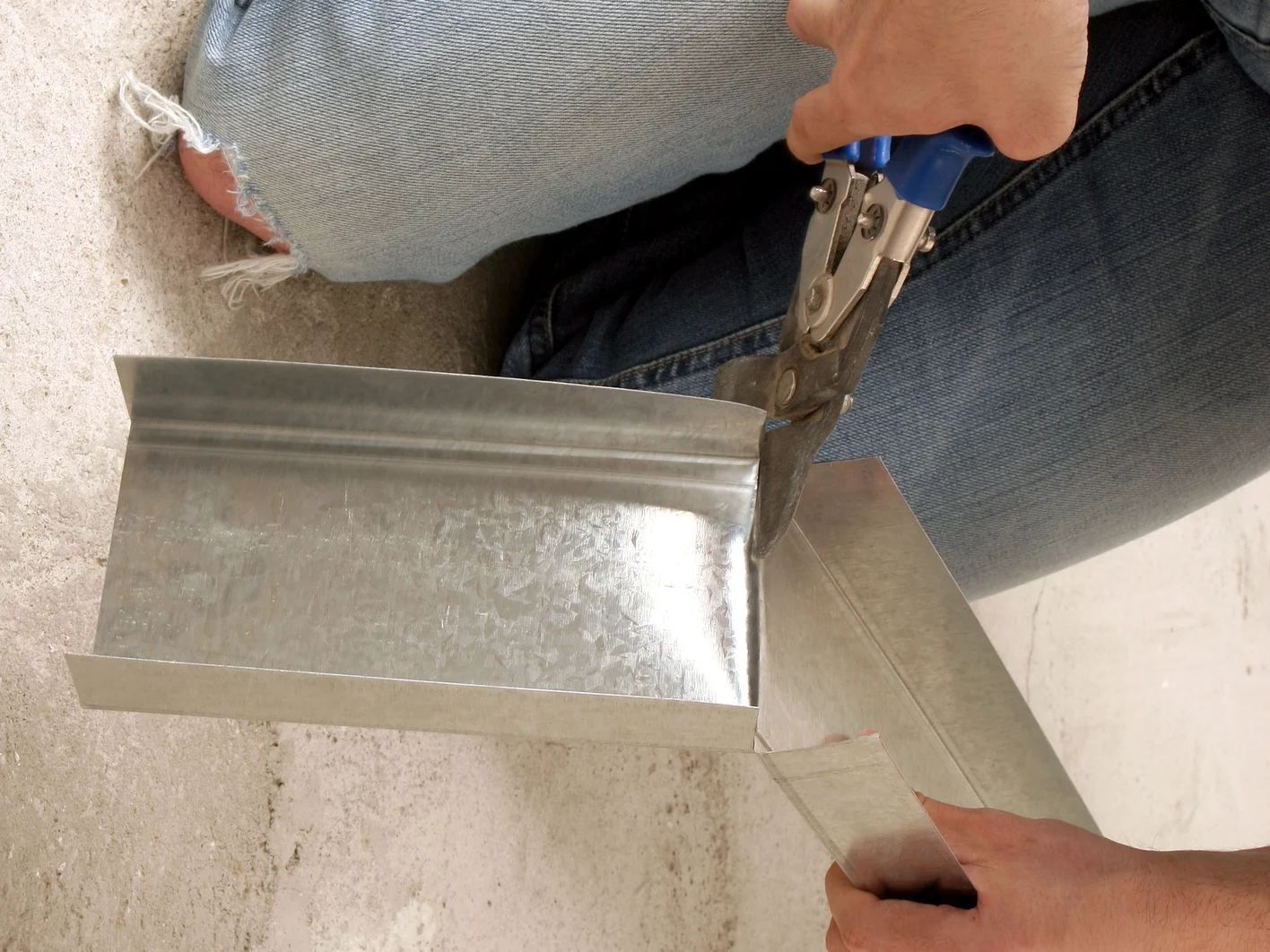

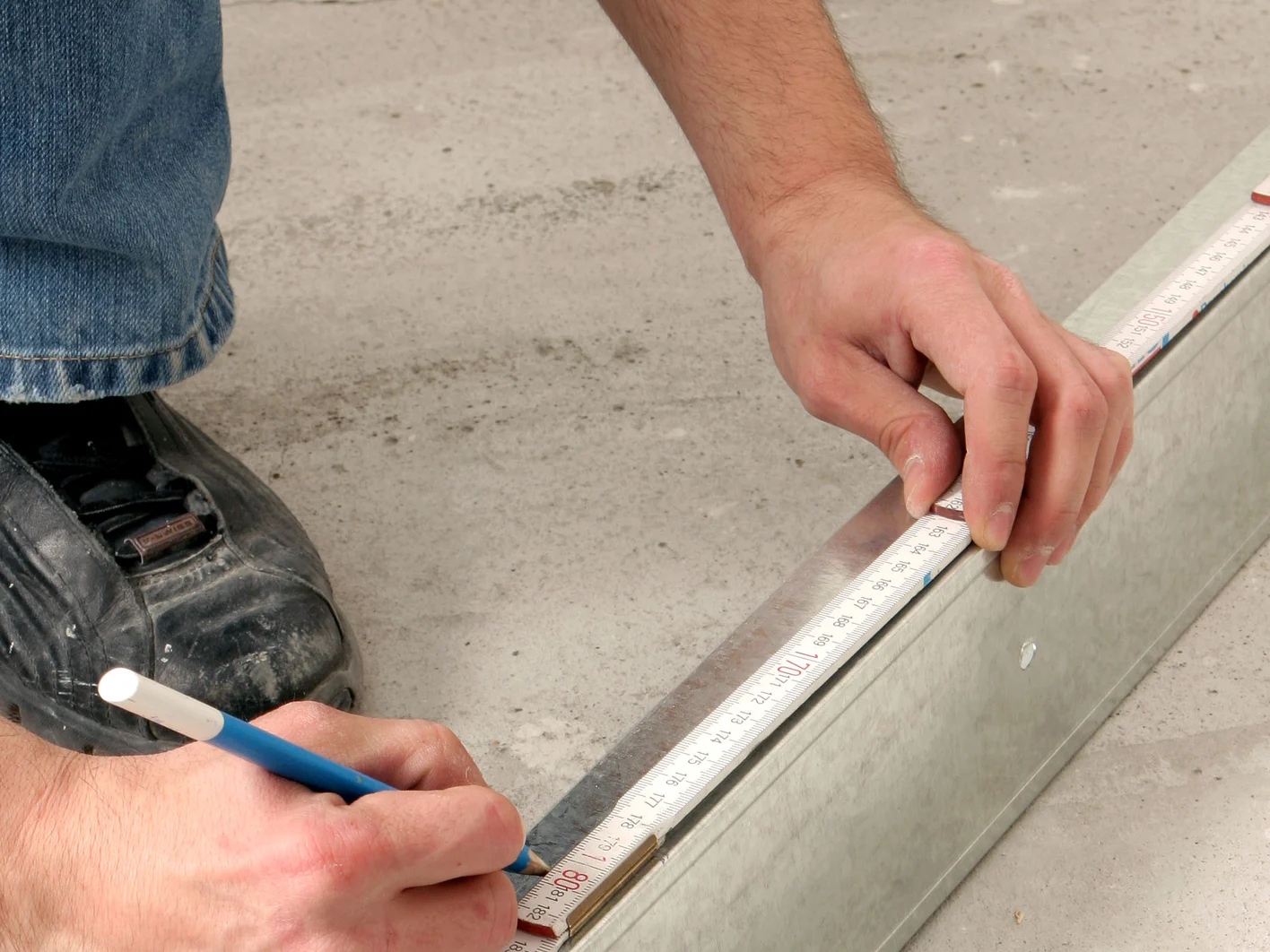

- Pasimatuokite ir atsikirpkite reikiamo dydžio profilius.

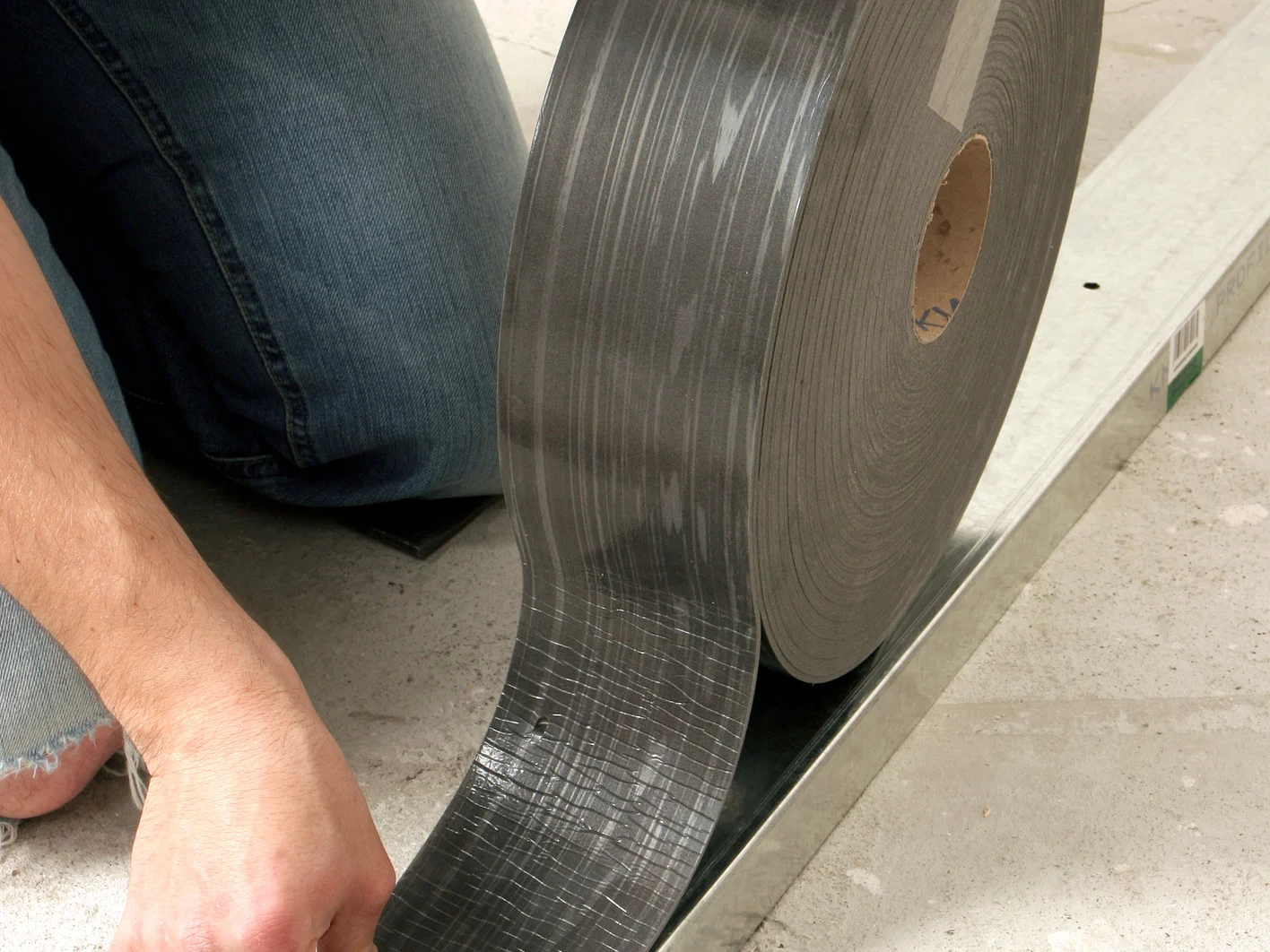

- Ant UW profilio nugarėlės klijuokite Dichtungsband sandarinimo juostą, kuri užsandarina nedidelius pagrindo nelygumus (iki 2 mm, jei jie didesni – naudojama sandarinimo mastika Trennwandkitt) ir neleidžia garsui sklisti perimetru bei pereiti iš konstrukcijos į konstrukciją.

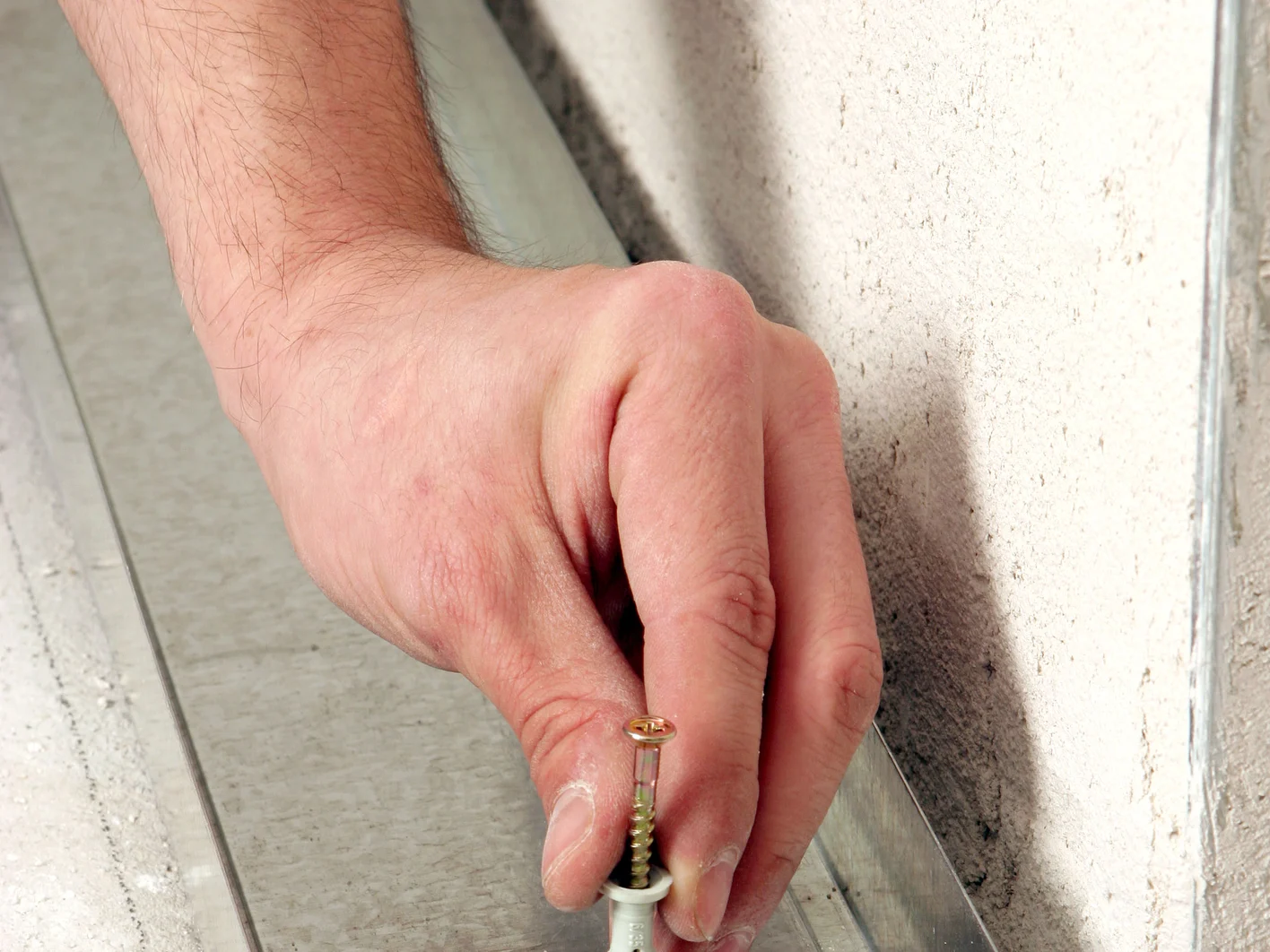

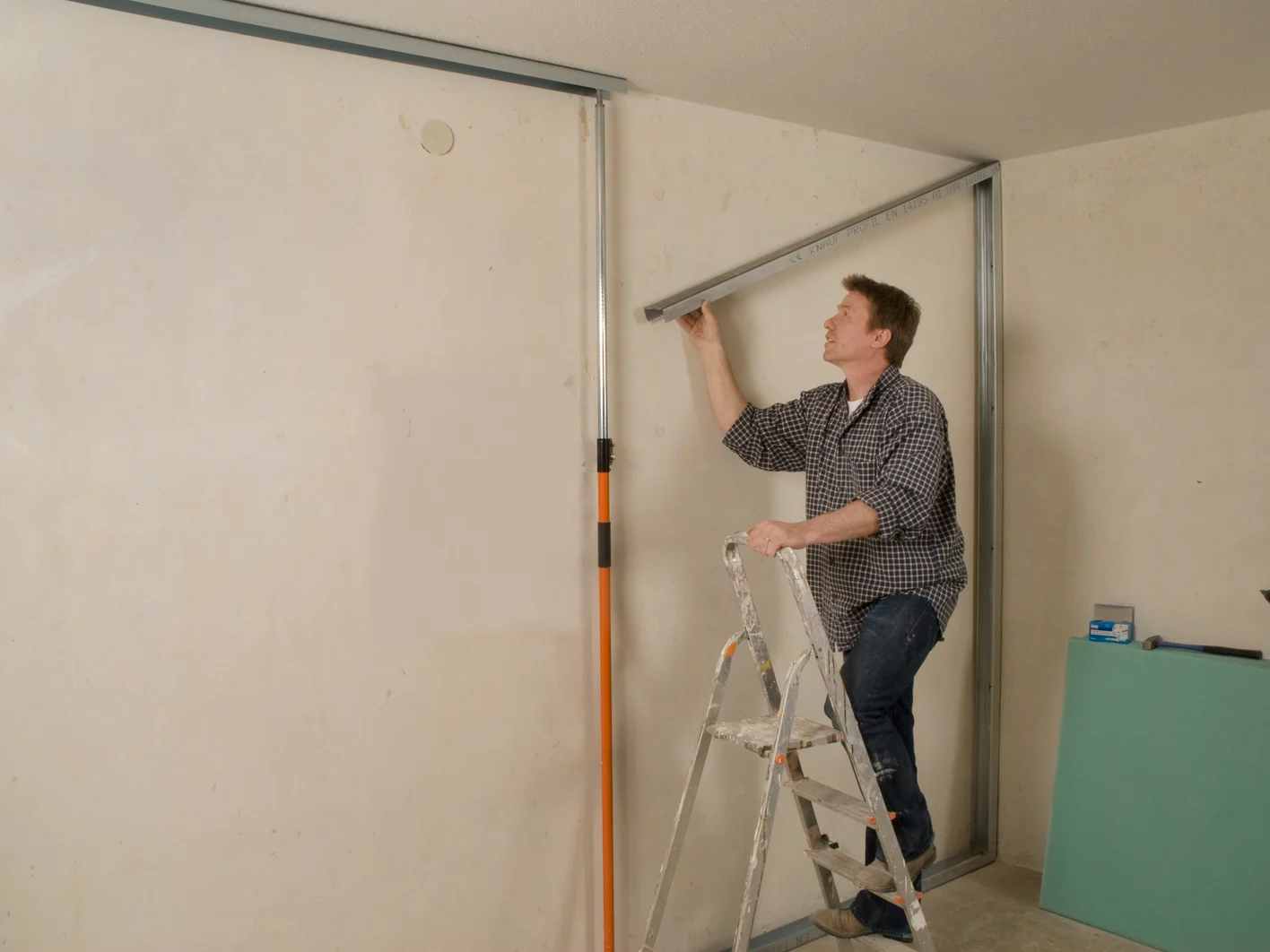

- Perimetrinį karkaso profilį, naudojant pagrindui tinkamus tvirtinimo elementus (mūrvines, betonvines ir kt.), būtina pritvirtinti prie pagrindo (grindų ir lubų).

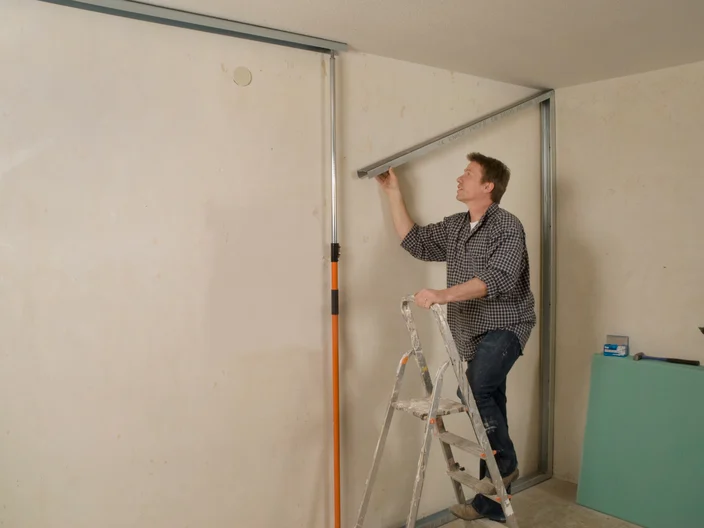

- Tvirtinant profilį prie lubų, reikia dar kartą patikrinti būsimos konstrukcijos vertikalumą. Tai atliekama naudojant matavimo priemones, užtikrinančias reikiamą tikslumą.
- Tvirtinant perimetrinį profilį prie lubų ir grindų atstumas tarp tvirtinimo taškų ≤100cm (kai pertvaros aukštis iki 3 m) arba 50cm (kai pertvaros aukštis virš ≤3m).

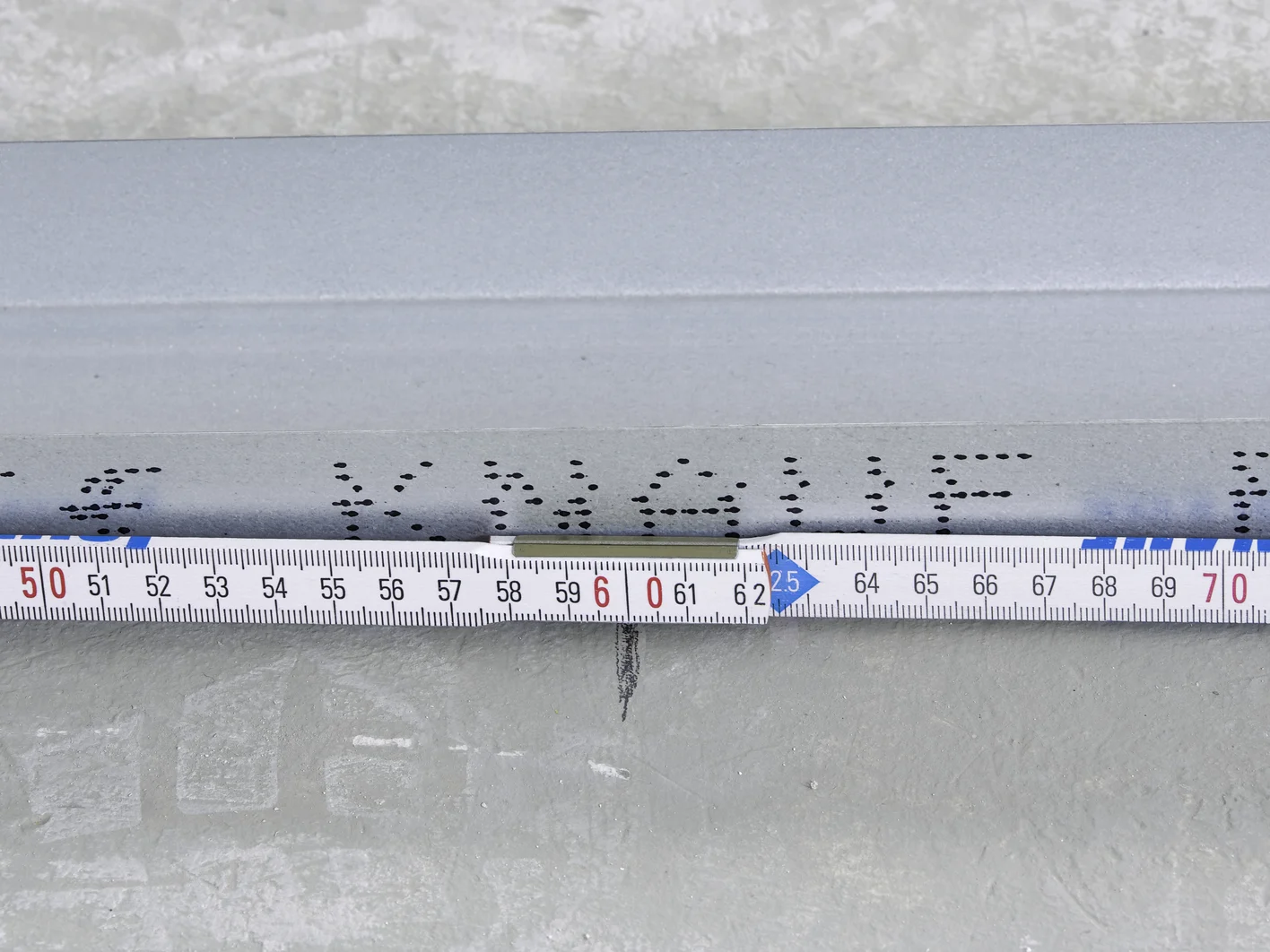

5 žingsnis: statramsčių išdėstymas
Pasižymėkite būsimų CW profilių statramsčių vietas.

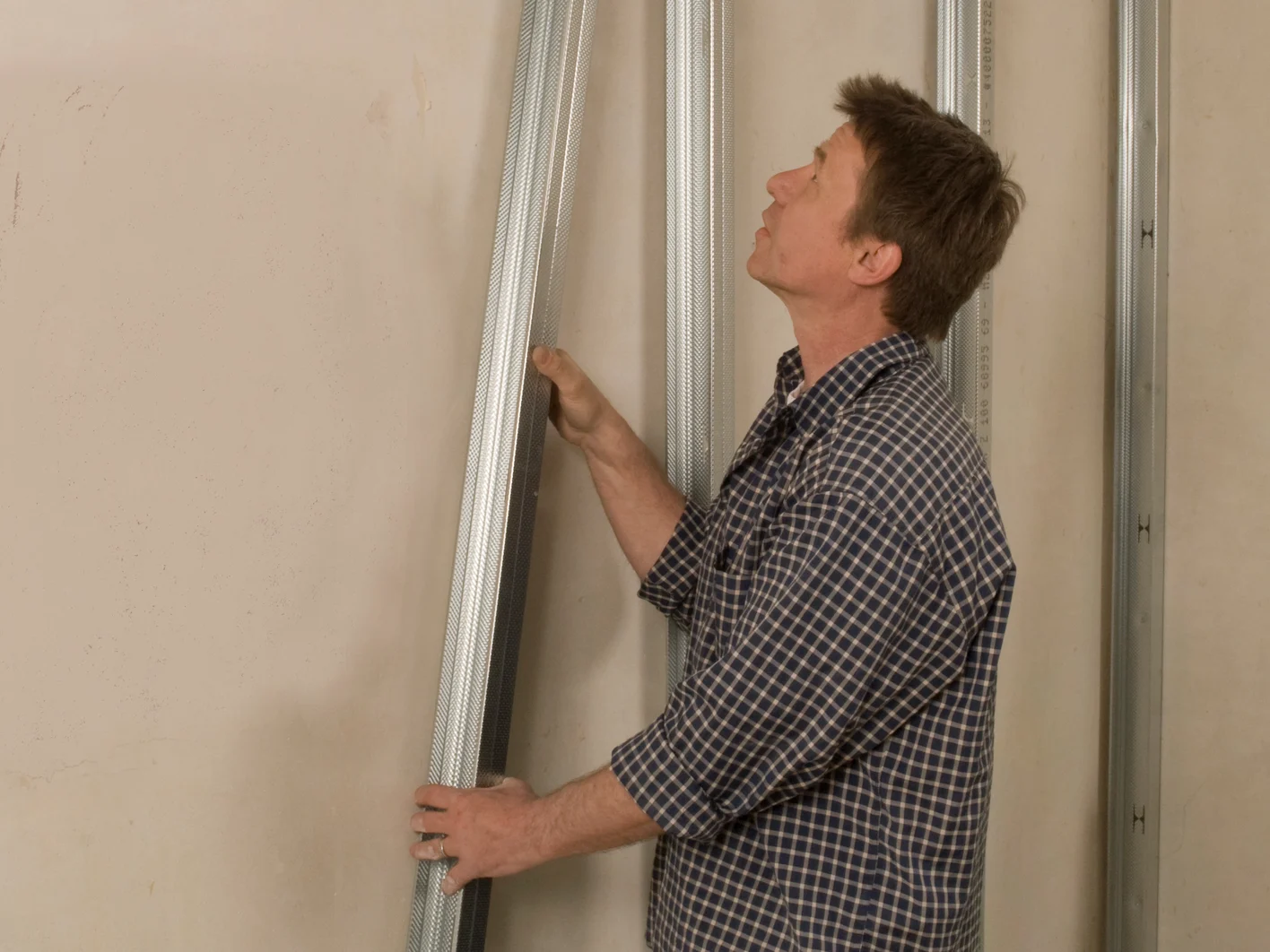

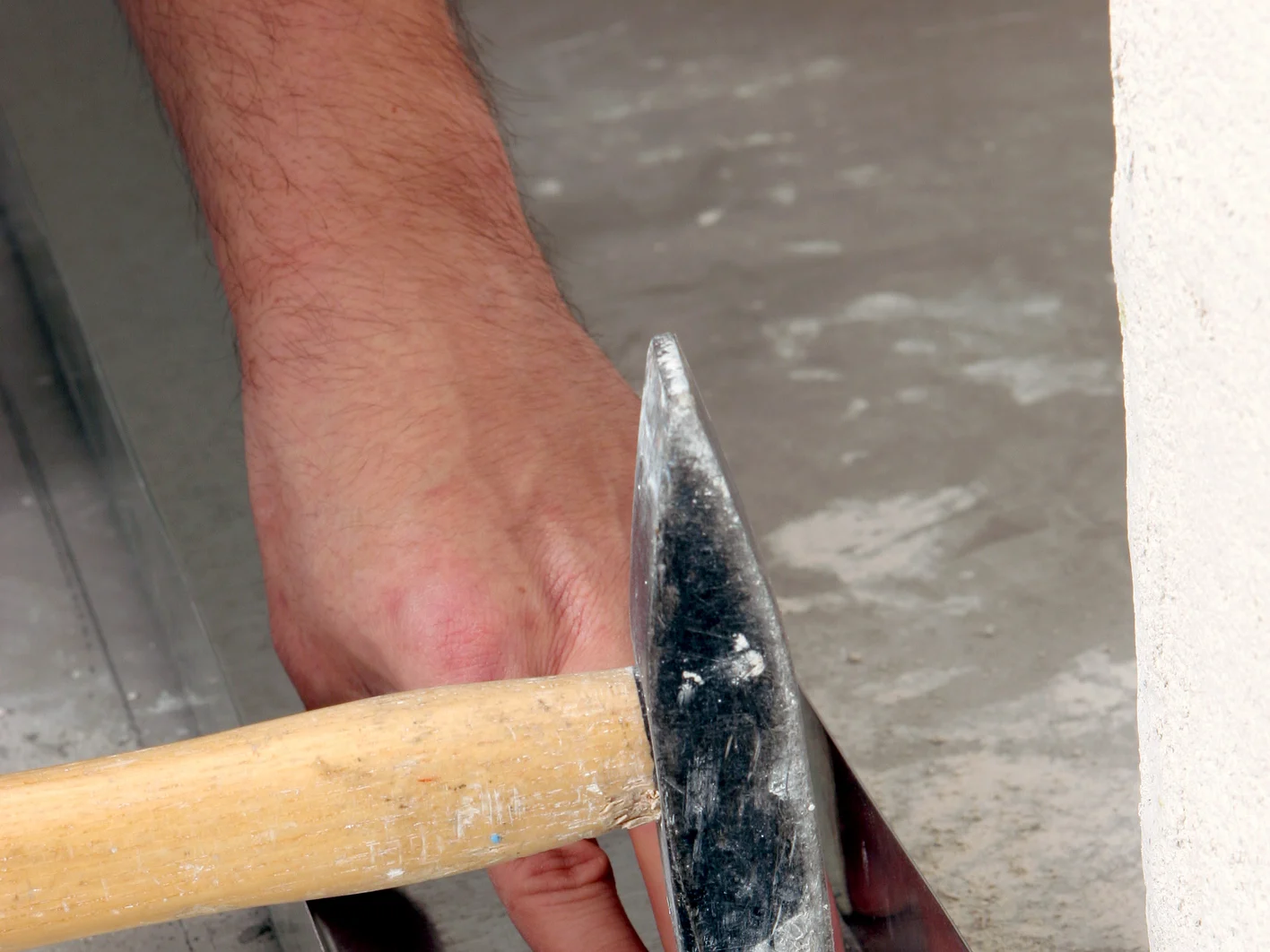

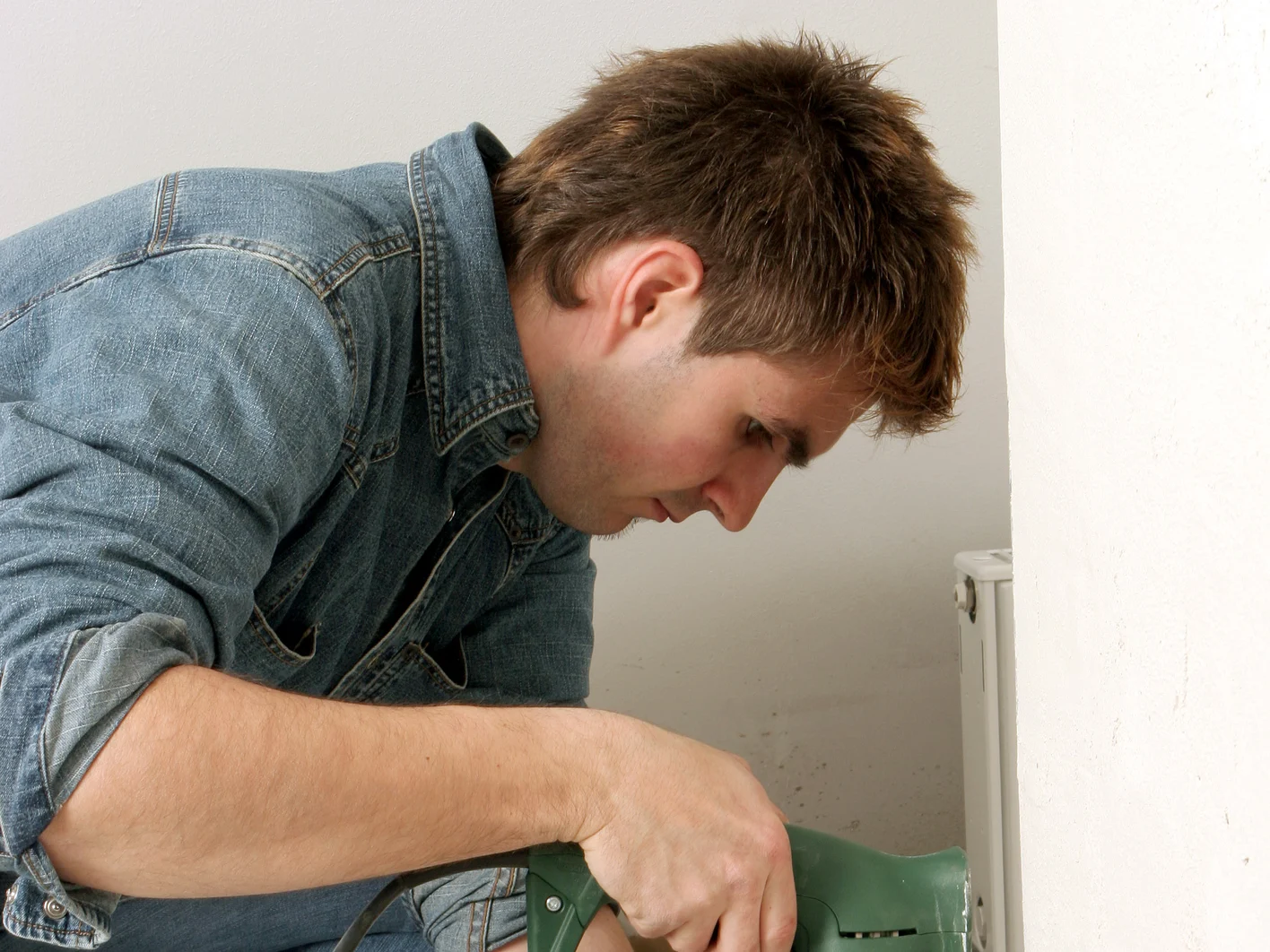

6 žingsnis: CW profilių montavimas

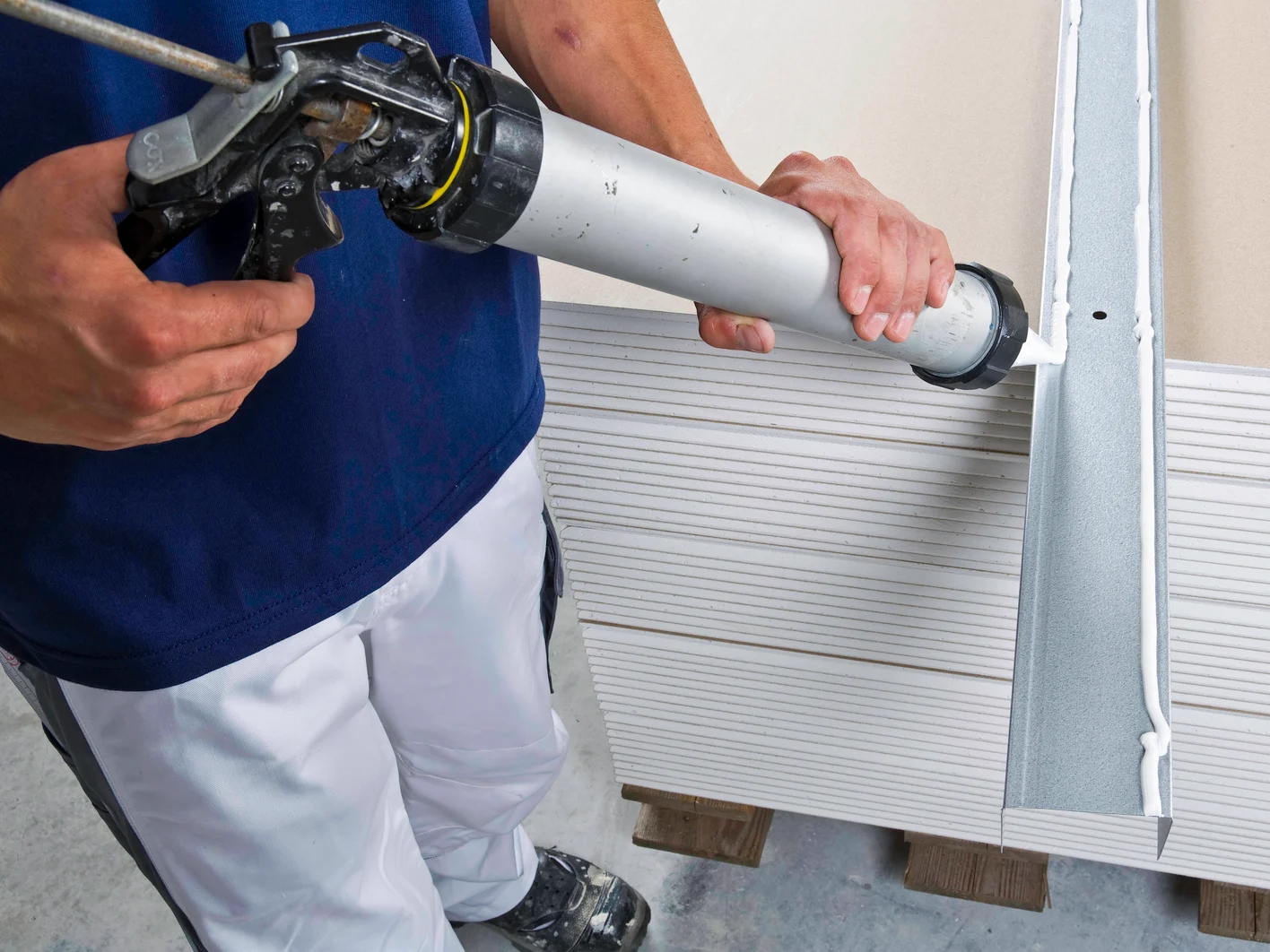

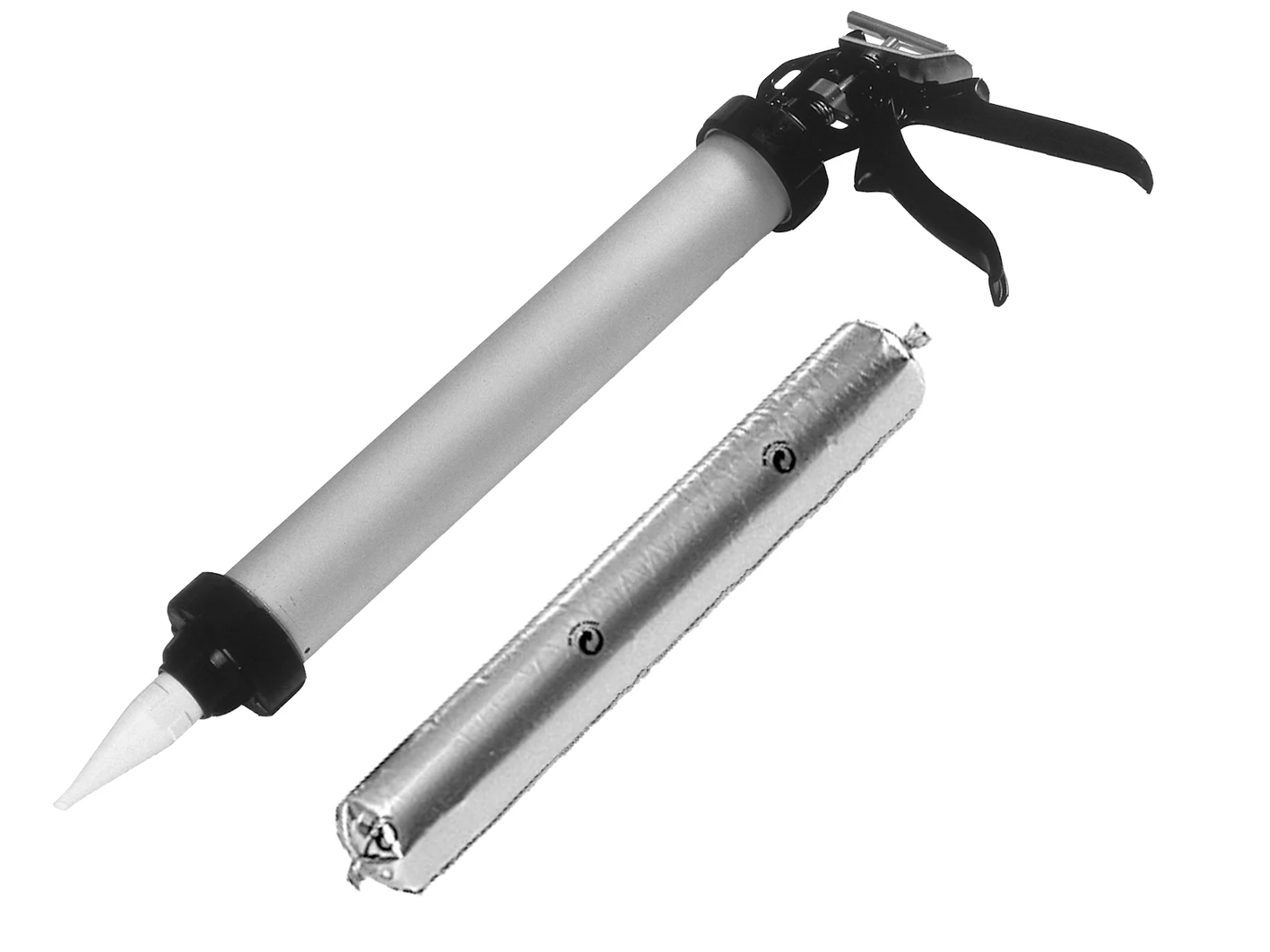

- Ant kraštinių CW profilių nugarėlių užtepkite dvi sandarinimo mastikosTrennwandkitt juostas, prispauskite profilius ir tik tada prisukite juos prie pagrindo. Mastika veikia kaip garso izoliacijos ir papildoma tvirtinimo priemonė. Tvirtinant profilius prie šoninių sienų atstumas tarp tvirtinimo elementų turi būti ≤100 cm, bet ne mažiau kaip 3 tvirtinimo taškai.

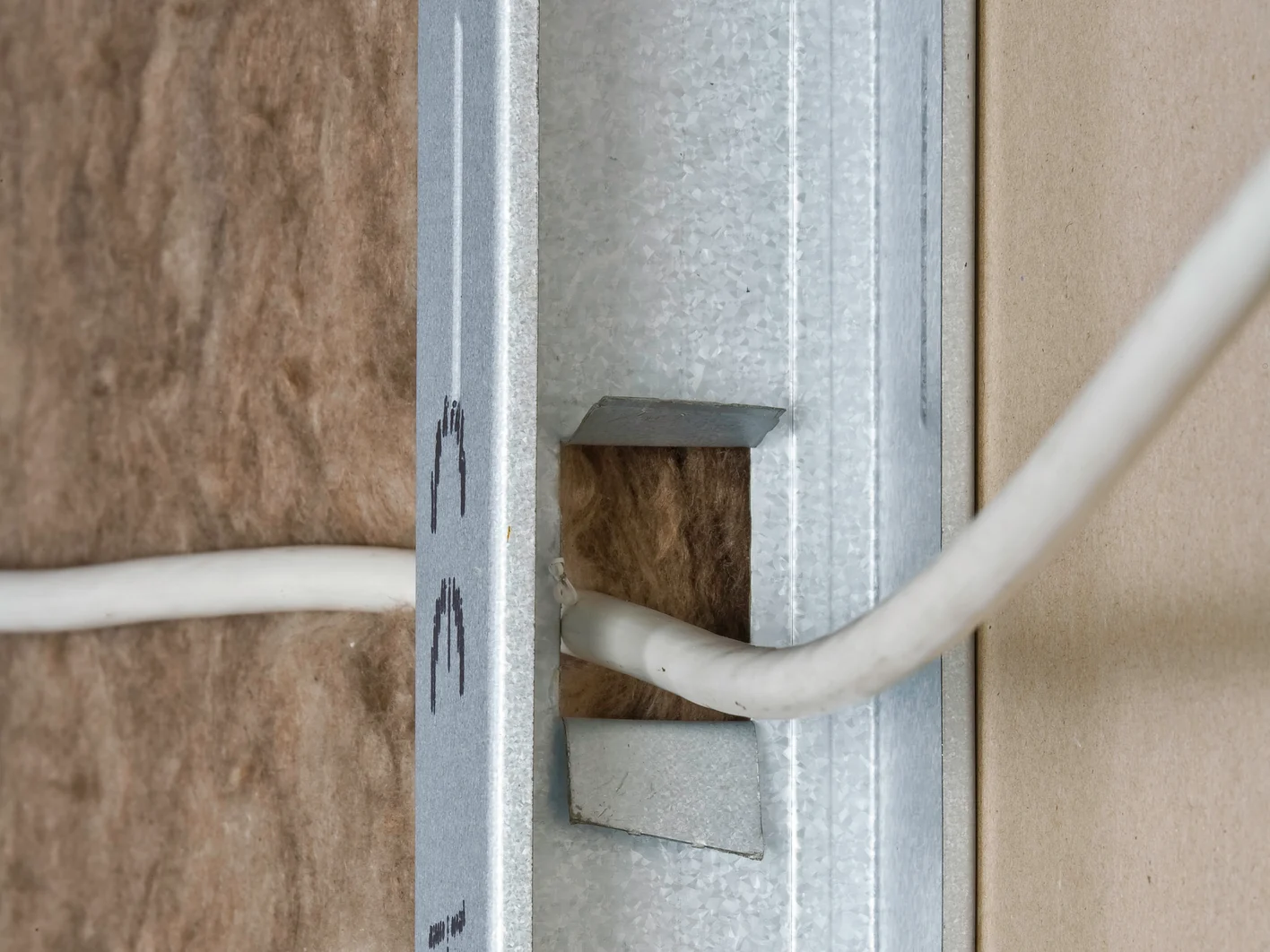

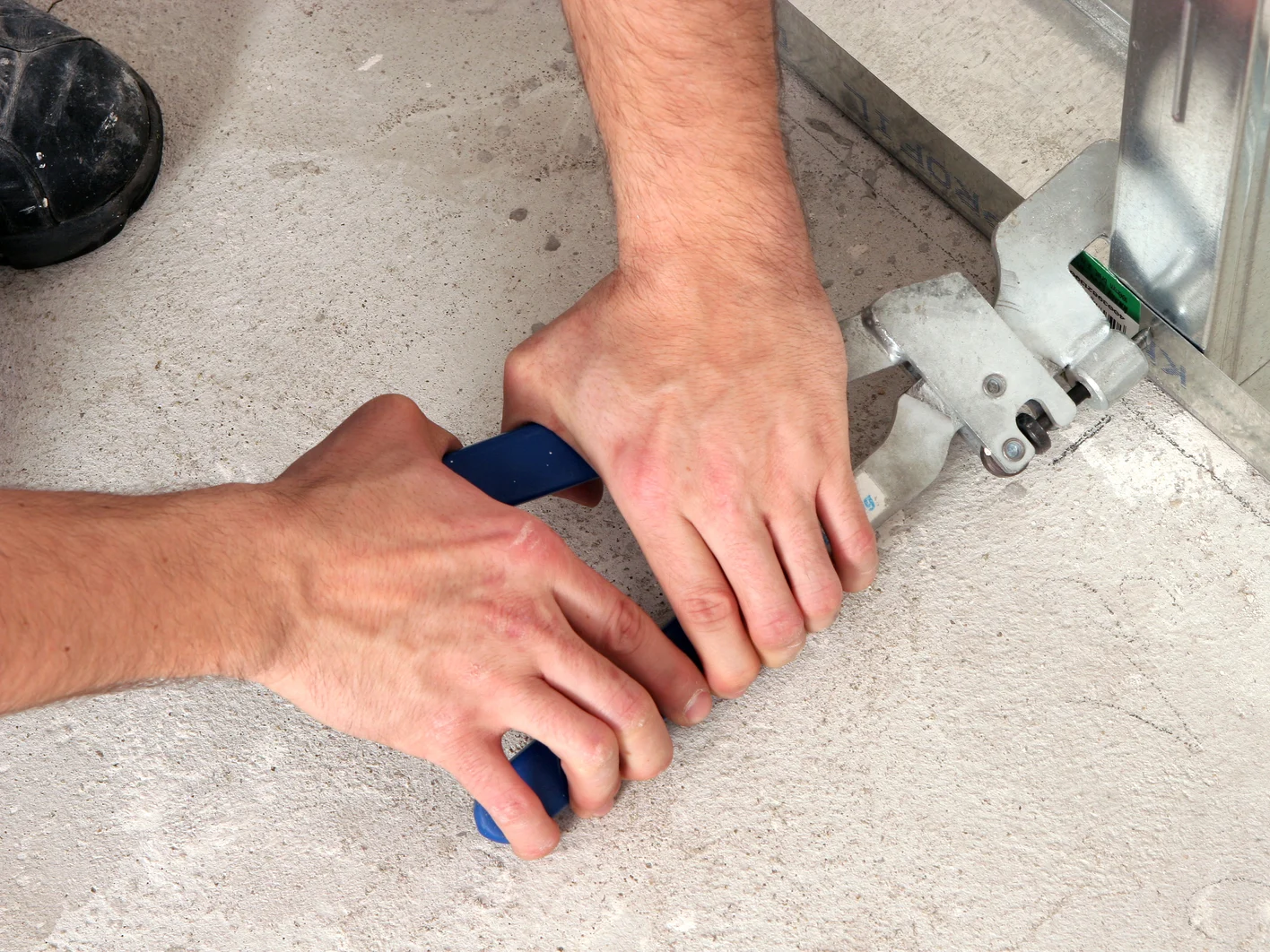

- Vertikalieji CW profiliai – statramsčiai – turi būti įstatomi pažymėtose vietose į horizontaliuosius UW profilius – gulekšnius. Prireikus statramsčiai su gulekšniais sutvirtinami specialiu įrankiu Knauf Stanzzange arba kniedėmis (skardvaržčiais tvirtinti negalima).
- Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Rekomenduojama viršuje tarp statramsčio ir gulekšnio dugno palikti 10 mm tarpą. Visos montuojamų statramsčių profilių nugarėlės turi būti orientuotos ta pačia kryptimi. Elektros instaliacijai profiliuose paliktos kiaurymės turėtų būti vienoje eilėje.

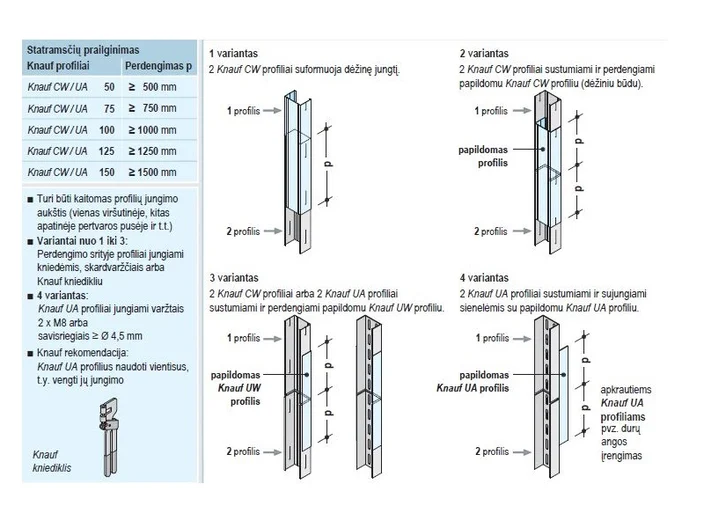

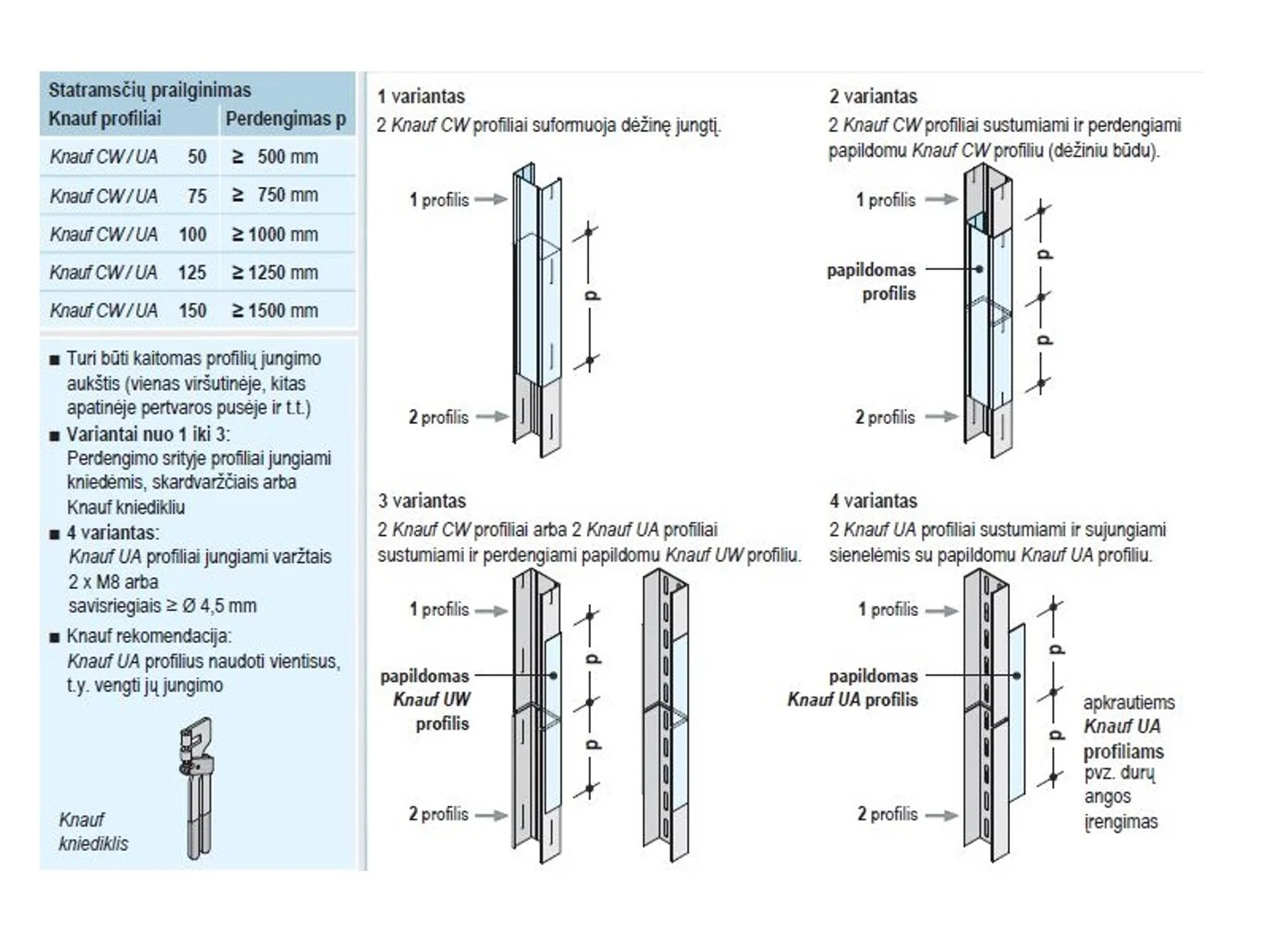

- Prireikus statramsčiai gali būti ilginami. Jei ilginami gretimi profiliai, ilginimo sandūros turi būti perslinktos viena kitos atžvilgiu.
- Sumontuoti CW profiliai negali liestis prie esamos sienos, rekomenduojama palikti ≥10 mm tarpą.

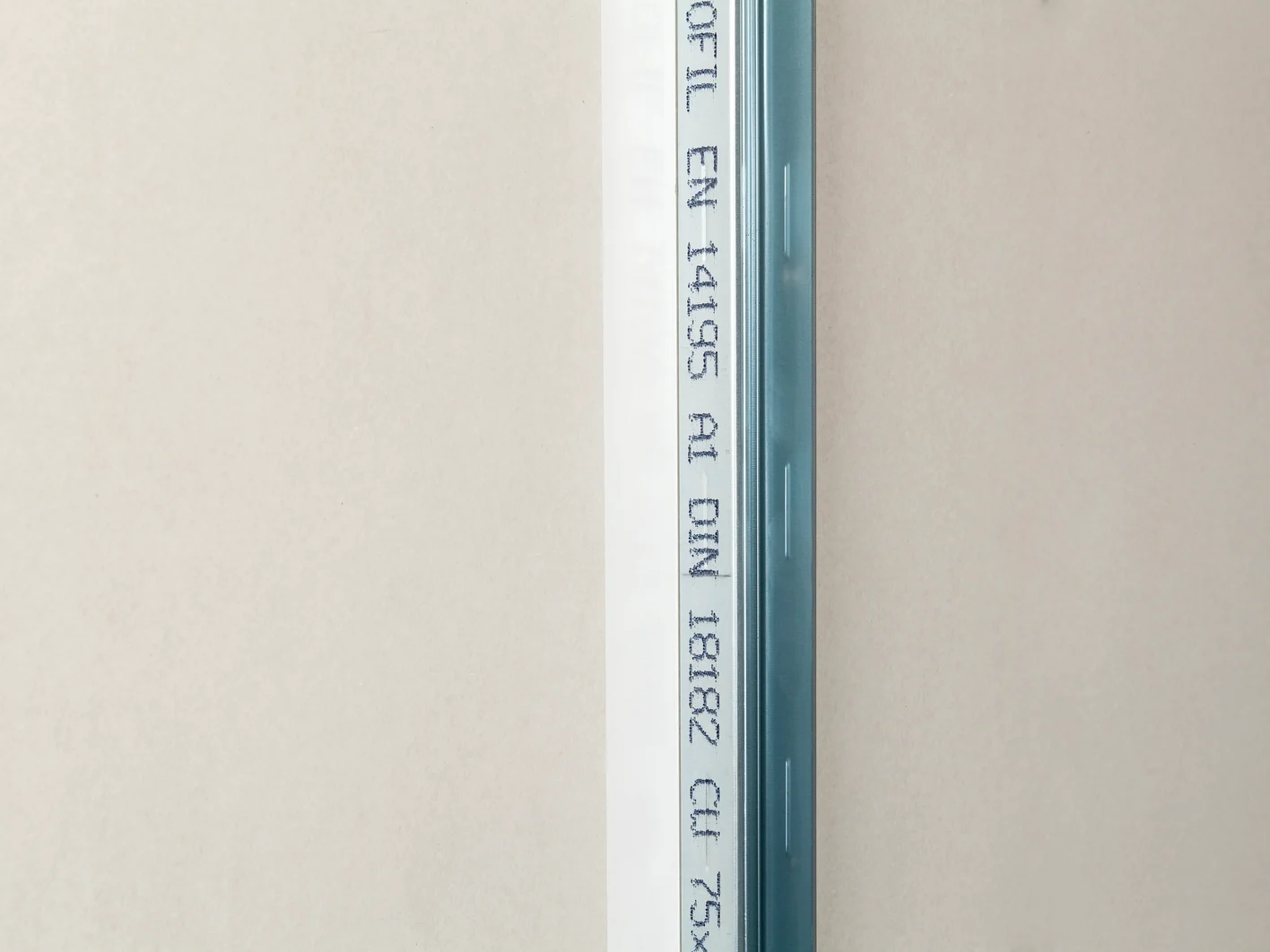

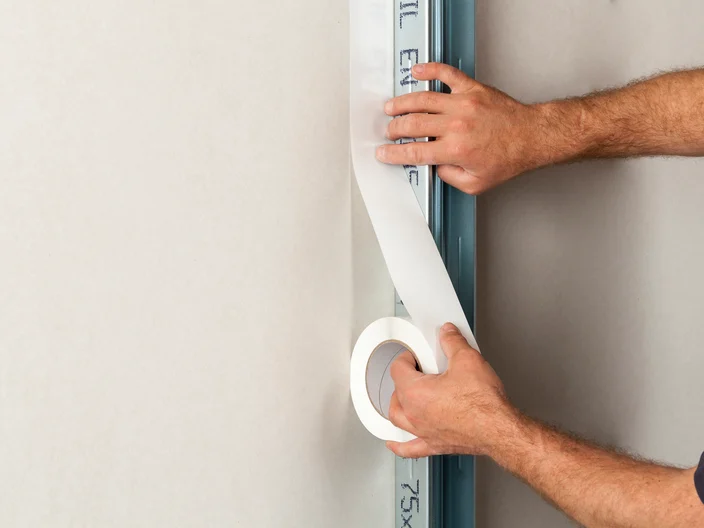

7 žingsnis: skiriamosios juostos klijavimas

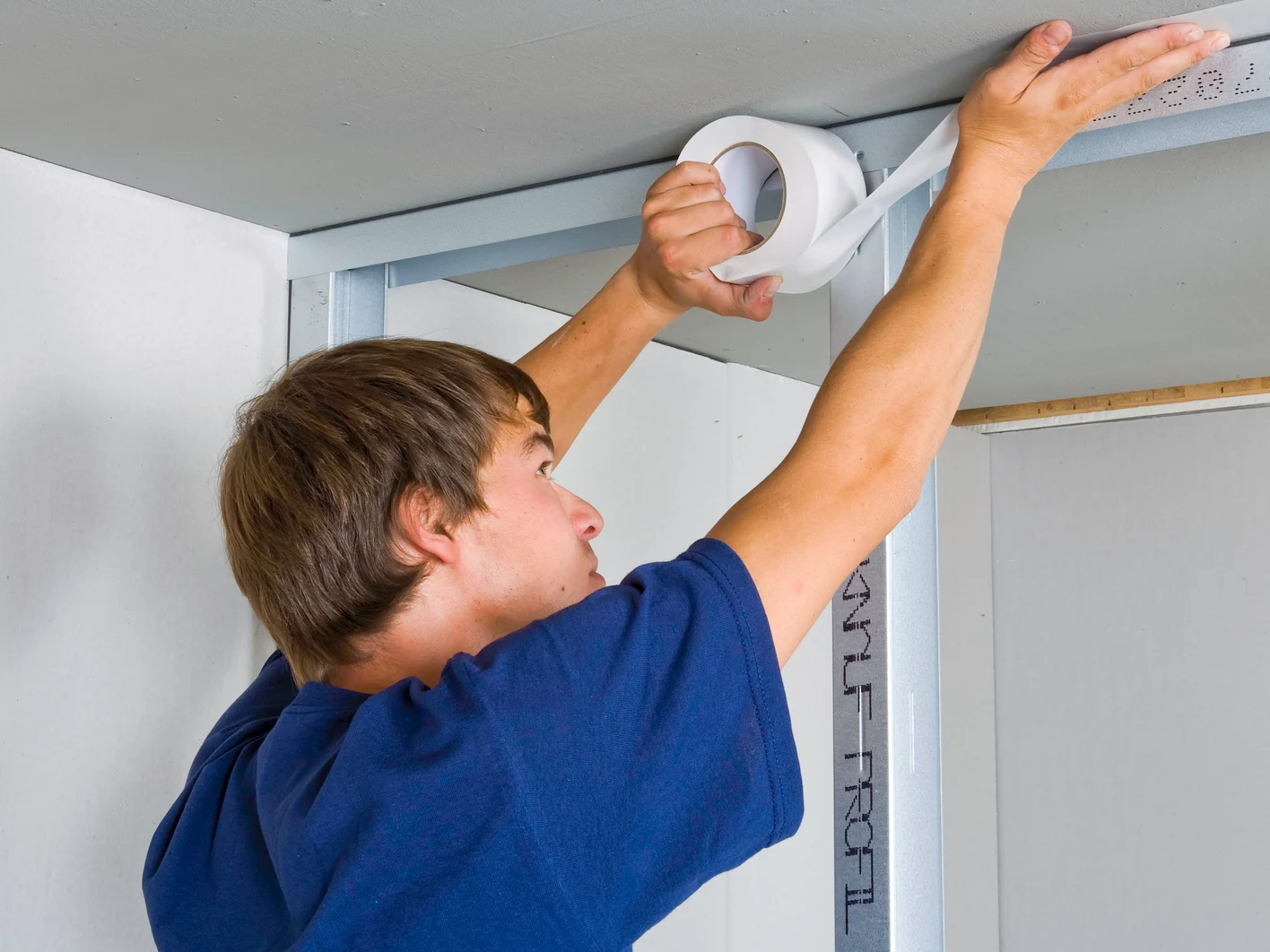

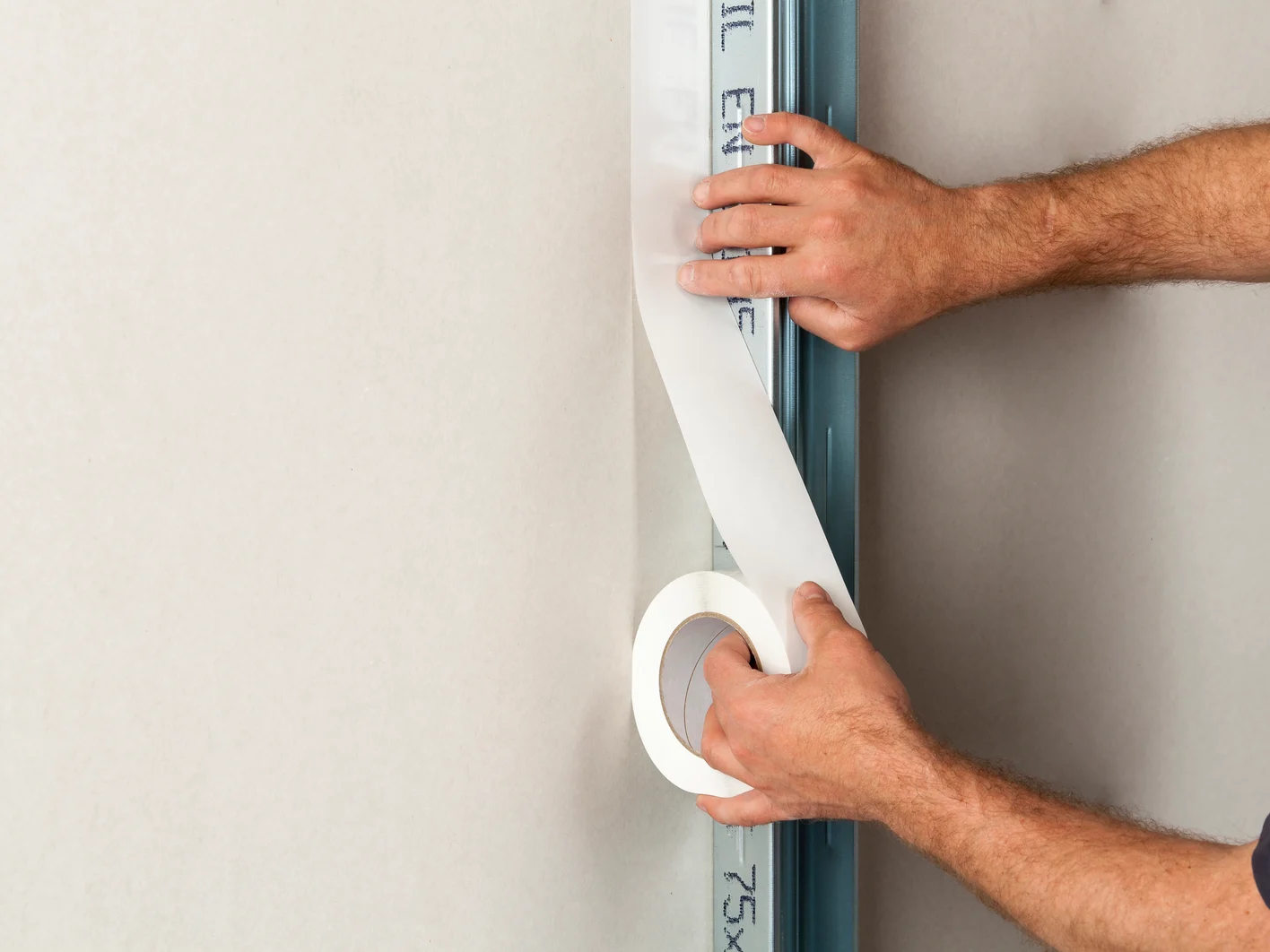

Sumontavus profilius ant šoninių sienų ir lubų klijuokite skiriamąją juostą Trenn-Fix. Juosta lipniąja kraštine gali būti klijuojama ant sienos šalia perimetro profilio arba, norint sumontuoti greičiau, gali būti klijuojama ant UW perimetrinių profilių taip, kad pritvirtinus profilius varžtais liktų kyšoti Trenn-Fix juostos dalis (5 cm). Juostą priklijuoti reikia prieš plokščių montavimą.

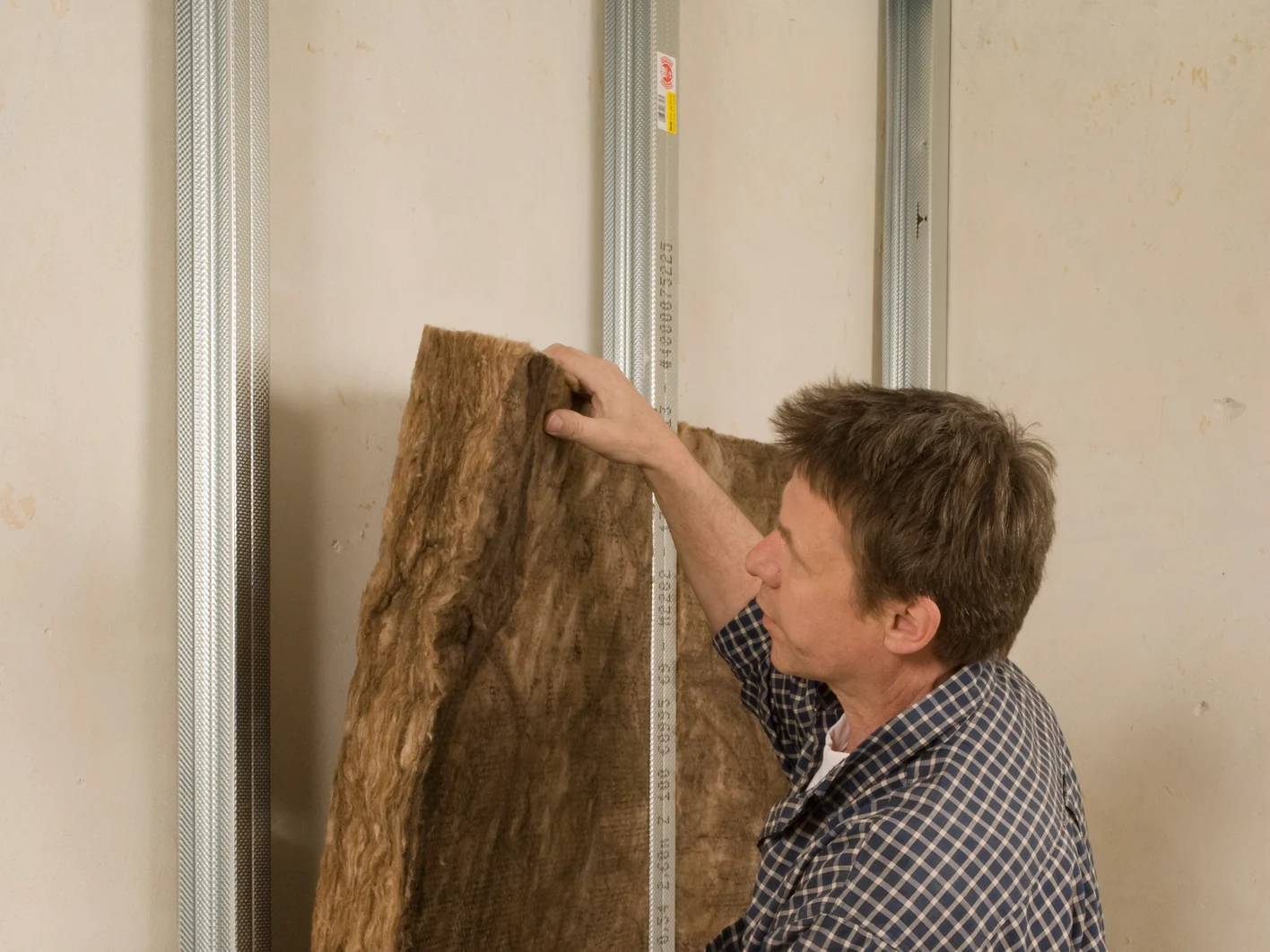

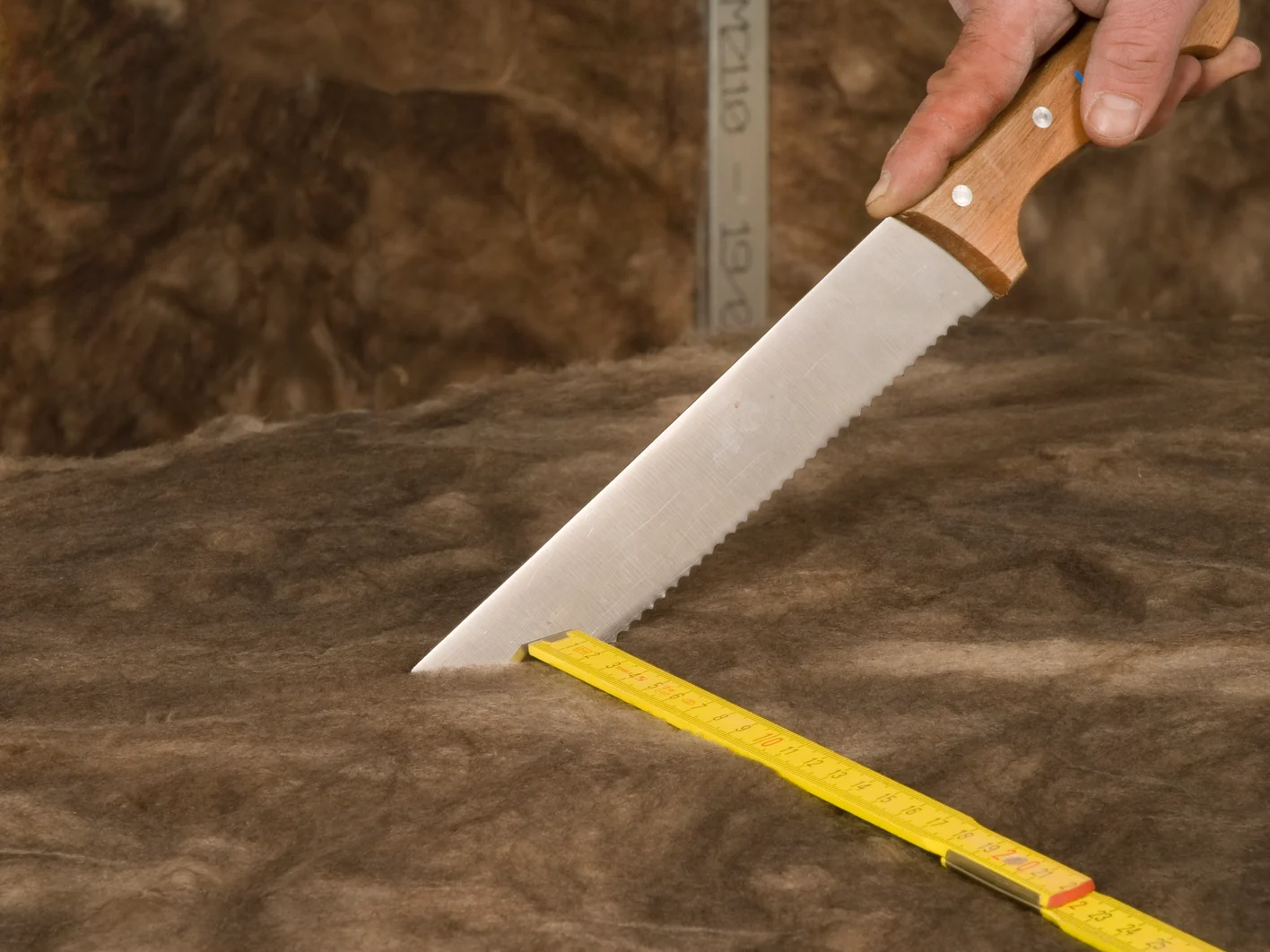

8 žingsnis: izoliacinio sluoksnio montavimas
Tarp sumontuotų profilių sumontuojamas mineralinės vatos sluoksnis. Tam, kad vatos sluoksnis ilgainiui nesukristų rekomenduojama, kad sluoksnio plotis būtų 5-10 mm platesnis nei atstumas tarp CW profilių. Izoliacinio sluoksnio storis pasirenkamas pagal profilio plotį.

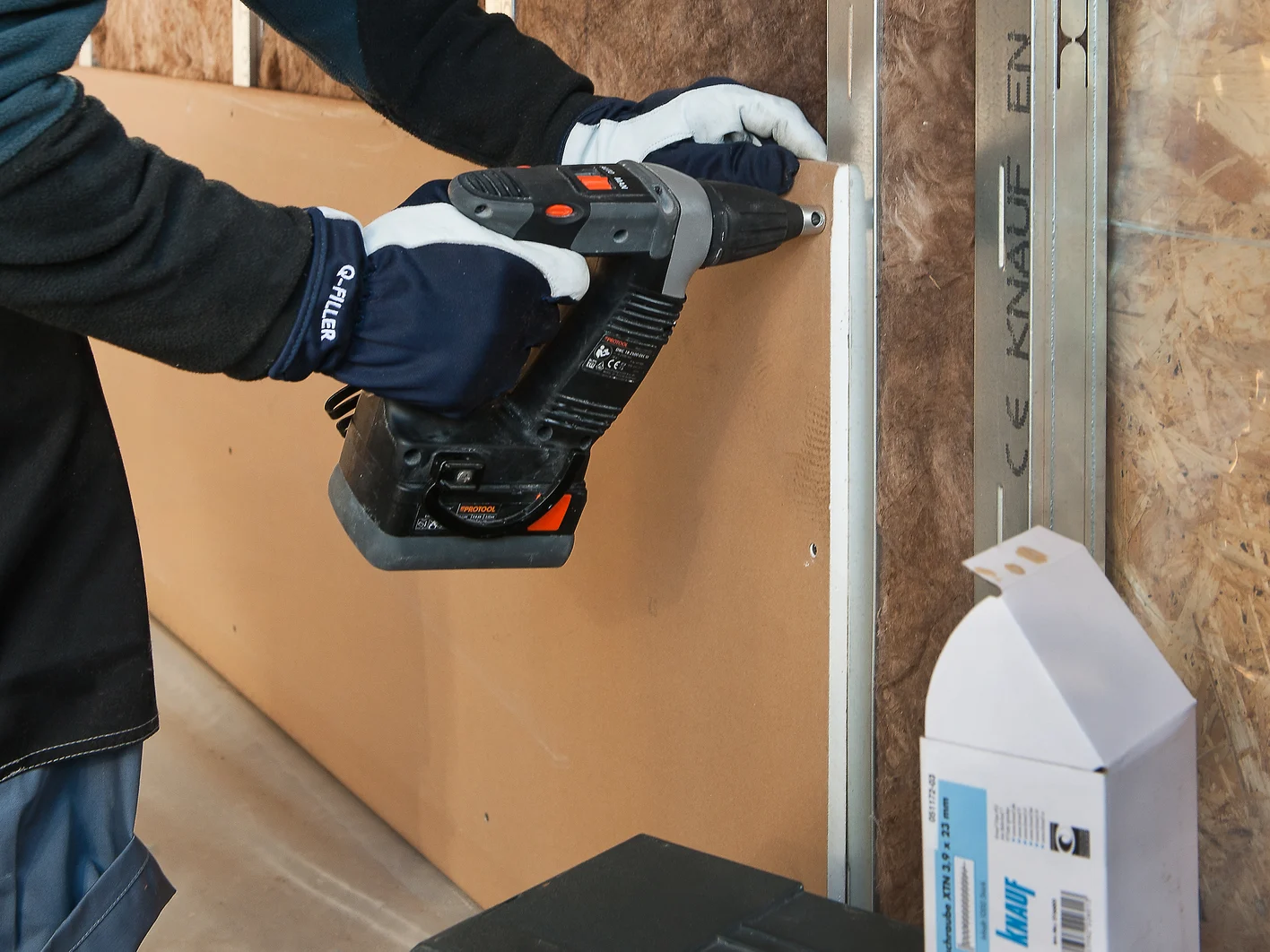

9 žingsnis: gipso kartono plokščių tvirtinimas prie metalinio karkaso

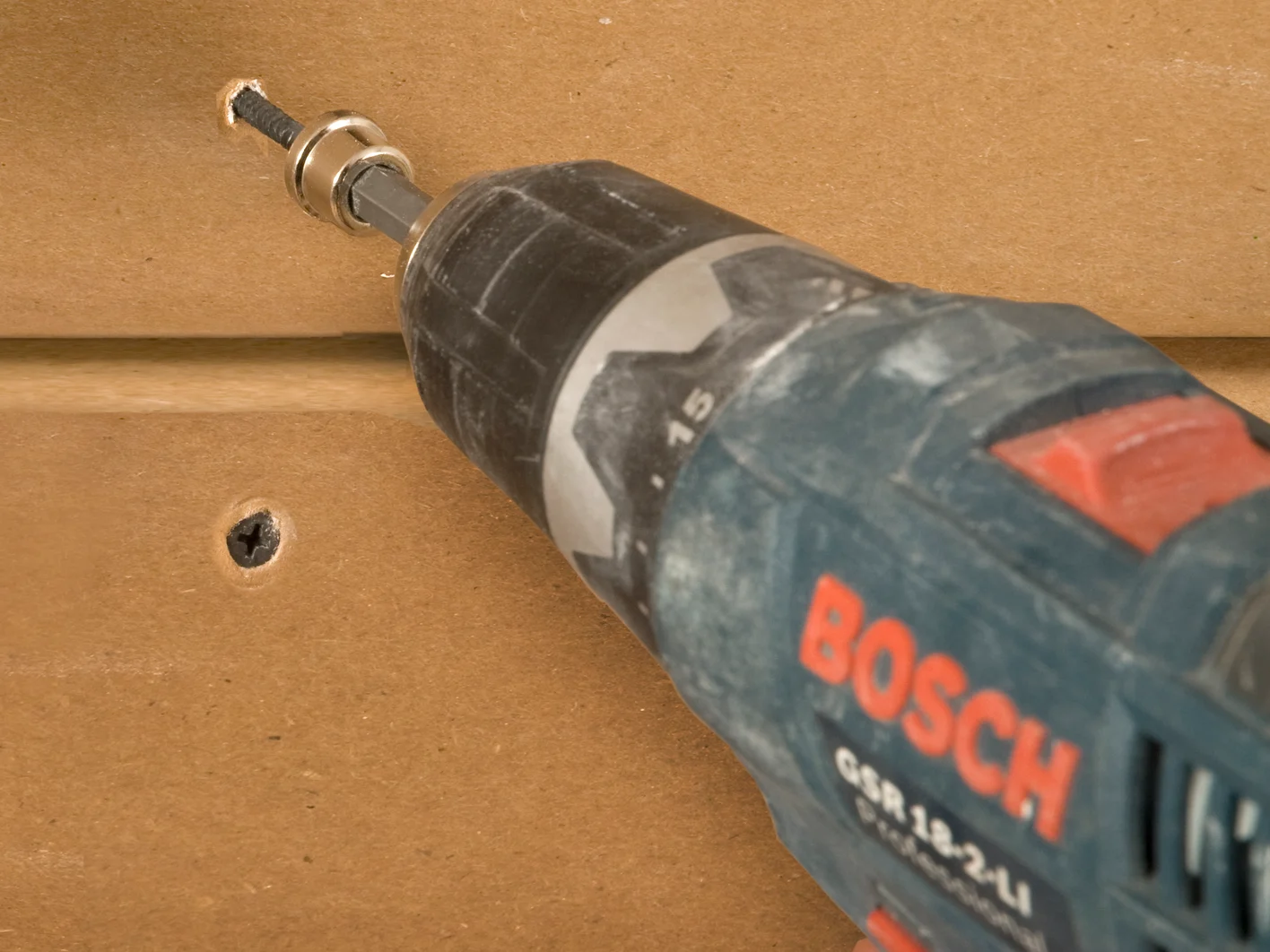

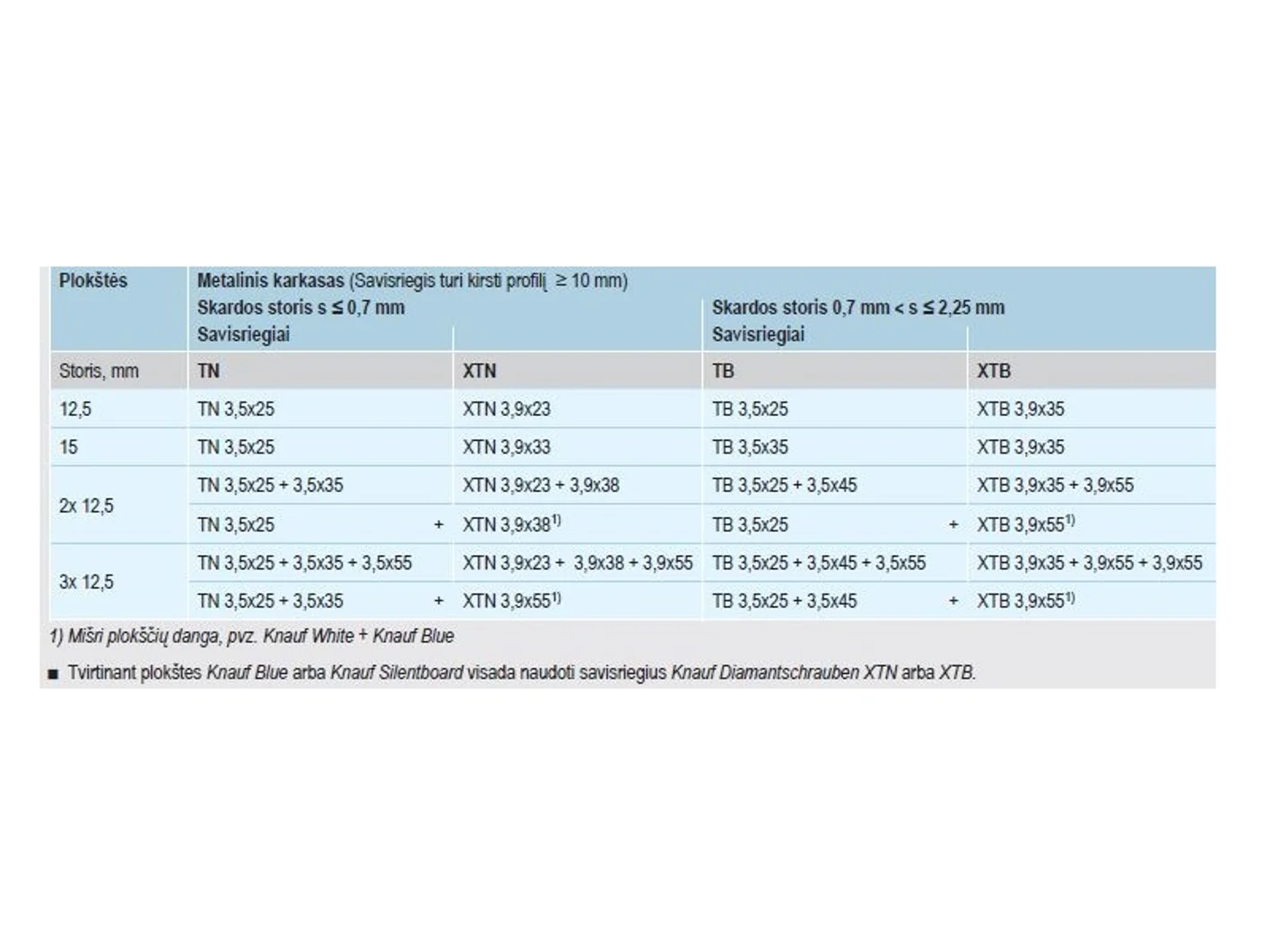

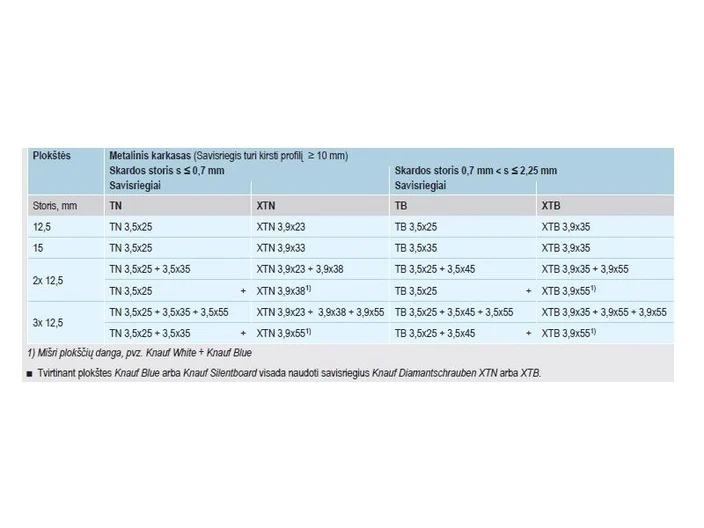

- Gipso kartono plokštės prie metalinio karkaso tvirtinamos savisriegiais. Atsižvelgiant į tvirtinamų gipso kartono plokščių sluoksnių skaičių ir plokštės storį parenkamas savisriegių ilgis.

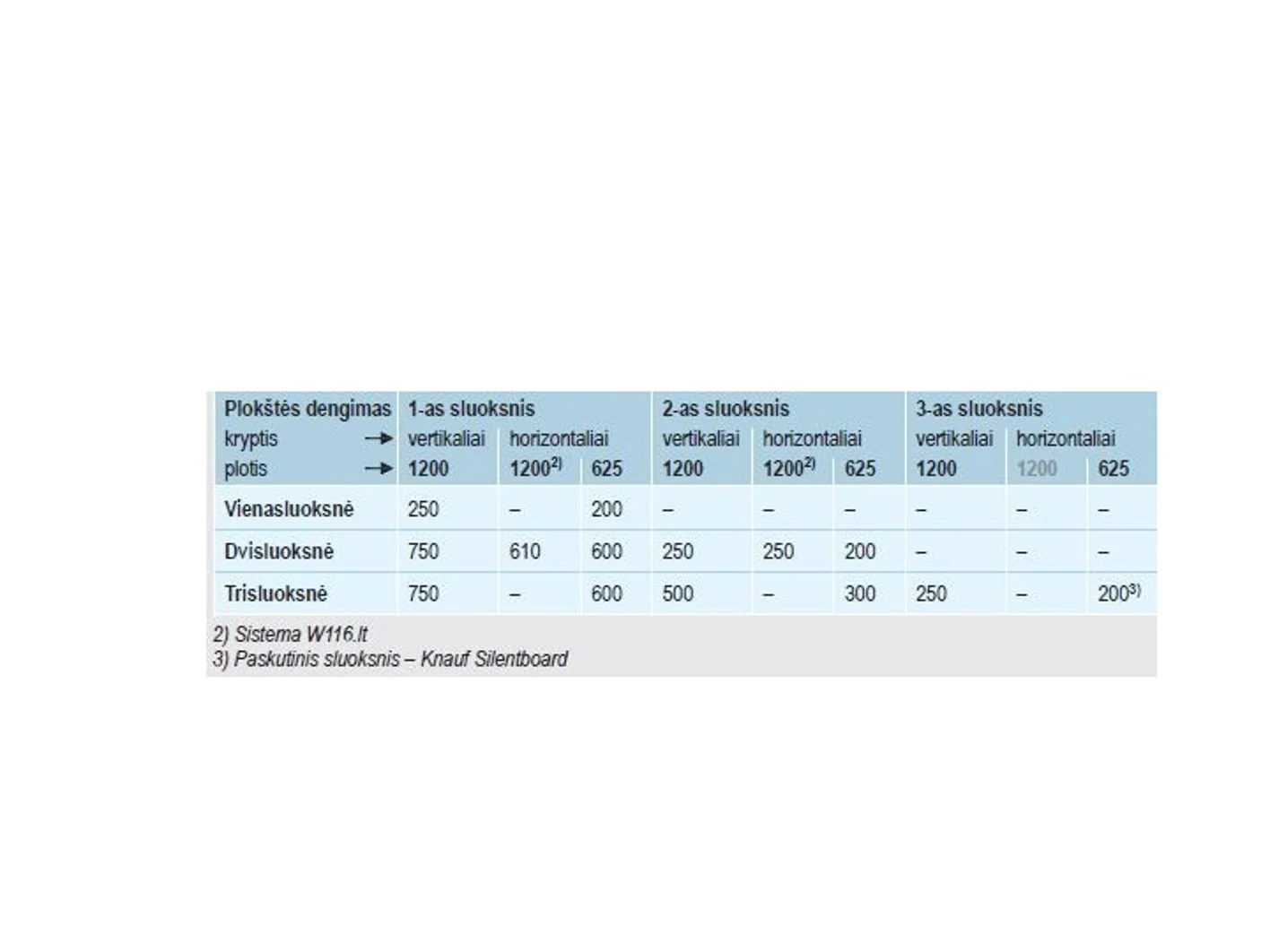

- Atstumas tarp savisriegių priklauso nuo apkalos tipo: nuo 750 mm pirmame sluoksnyje iki 250 mm paskutiniame sluoksnyje. Leistini atstumai tarp savisriegių nurodyti lentelėje. Pastaba: visi sluoksniai turi būti pritvirtinti per vieną darbo dieną. Jei sluoksniai vienas po kito tvirtinami praėjus ilgesniam laikotarpiui, atstumai tarp savisriegių kiekviename sluoksnyje – 250 mm.

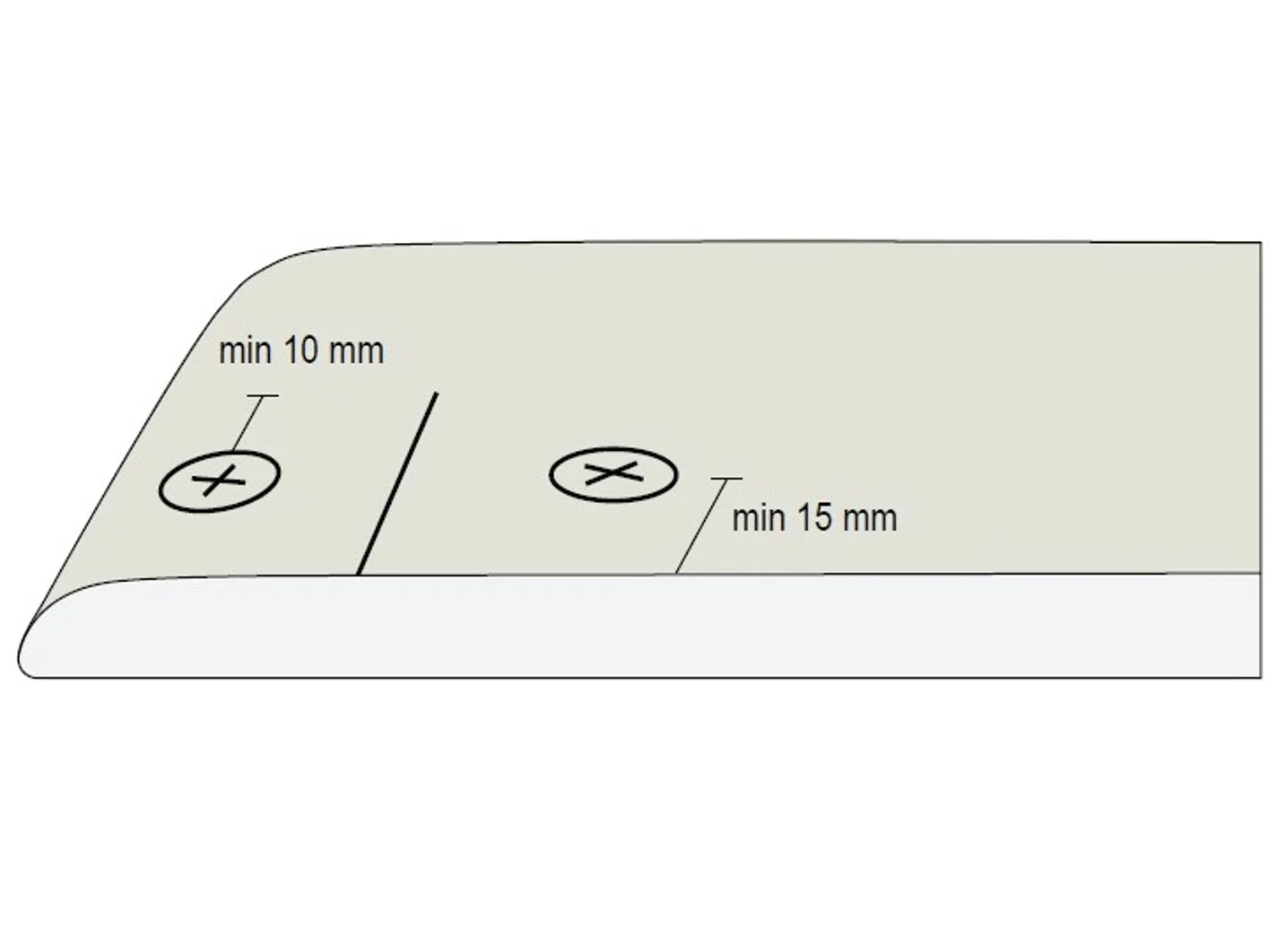

- Minimalus atstumas tarp savisriegio ir kartonu dengto gipso kartono plokštės krašto neturi būti mažesnis kaip 10 mm, o minimalus atstumas tarp savisriegio ir kartonu nedengto gipso kartono plokštės krašto neturi būti mažesnis kaip 15 mm.
- Tvirtinant reikia stengtis, kad plokštė nebūtų įveržta neleistinu būdu. To galima išvengti, pvz., pradėjus tvirtinti nuo vidurio abiejų kraštų link arba nuo vieno plokštės krašto priešingos pusės kryptimi. Tvirtinamąją plokštę stipriai prispauskite prie karkaso, kad ji visiškai prie jo priglustų, ir tvirtai prisukite savisriegiais. Visi savisriegiai į plokštę sukami statmenai ir įveržiami tiek, kad glaistiklis glaistant nekliūtų už savisriegių galvučių, taip pat savisriegio galvutė neturi įplėšti kartono. Naujo savisriegio į seną skylę sukti negalima. Jį reikia sukti ne arčiau kaip per 50 mm nuo senosios skylės.
- Tvirtinant plokštes prie konstrukcijos skersai profilių, nupjauti kraštai turi būti išdėstyti ant profilio. Savisriegių įsukimo į medines konstrukcijas gylis – ne mažesnis nei 20 mm. Sukant savisriegius į metalines konstrukcijas savisriegio ilgį reikia parinkti taip, kad jį įsukus galas antroje profilio pusėje išsikištų ne mažiau kaip 10 mm. Gipso kartono plokštės pertvarų konstrukcijose tvirtinamos tiek vertikalia, tiek horizontalia kryptimi. Montuojant vertikaliai, rekomenduojama naudoti plokštes per visą patalpos aukštį, t. y., be horizontalių jungčių. Taip pat galimos ir mišrios plokščių tvirtinimo sistemos. Tame pačiame sluoksnyje negalima maišyti plokščių montavimo krypties. Pageidautina naudoti vientisas gipso kartono plokštes, taip pat leidžiama naudoti ir mažesnių matmenų gipso kartono plokščių gabalus, tačiau būtina vengti tokių jungčių, kai vienoje eilėje yra keli mažesni gabalai, nes tai gerokai susilpnina konstrukciją. Kryžminės siūlės neleistinos.
10 žingsnis: pirmo sluoksnio siūlių glaistymas
Sumontavus plokštes būtina plokščių siūles ir jungtis su kitomis konstrukcijomis užglaistyti gipsiniu siūlių glaistu, pvz., Uniflott. Glaistomos tiek gamyklinės tiek pjautinės siūlės. Pirmų sluoksnių siūlės glaistomos nenaudojant armavimo juostos. Jungtys su kitomis konstrukcijomis taip pat turėtų būti užglaistomos. Pjautinės (SFK) siūlės suformuojamos naudojant specialų oblių. Prieš glaistymą pjautines siūles būtina gruntuoti giluminiu gruntu, pvz. Tiefengrund. Siūlių gruntavimui vandens naudoti negalima.

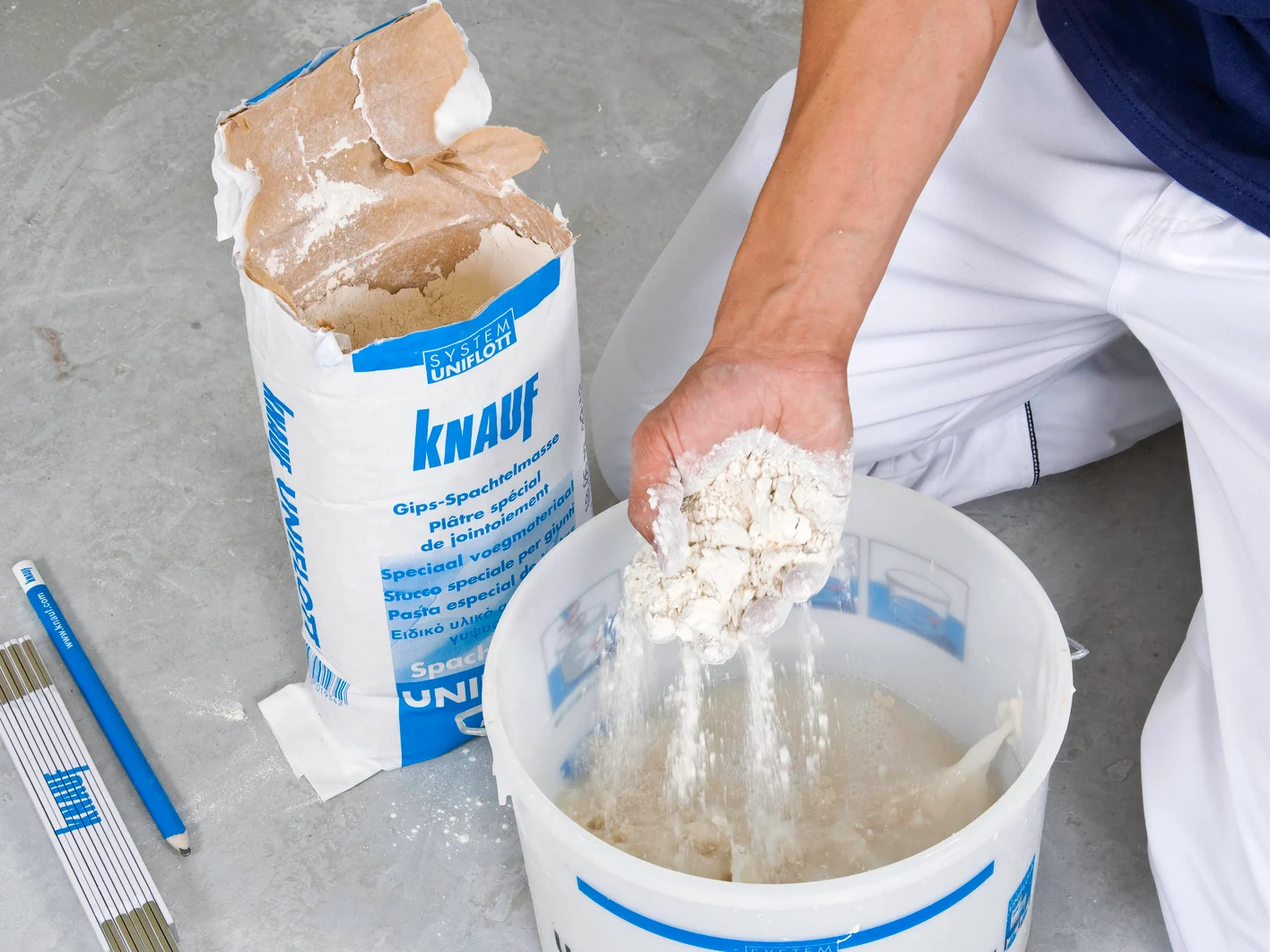

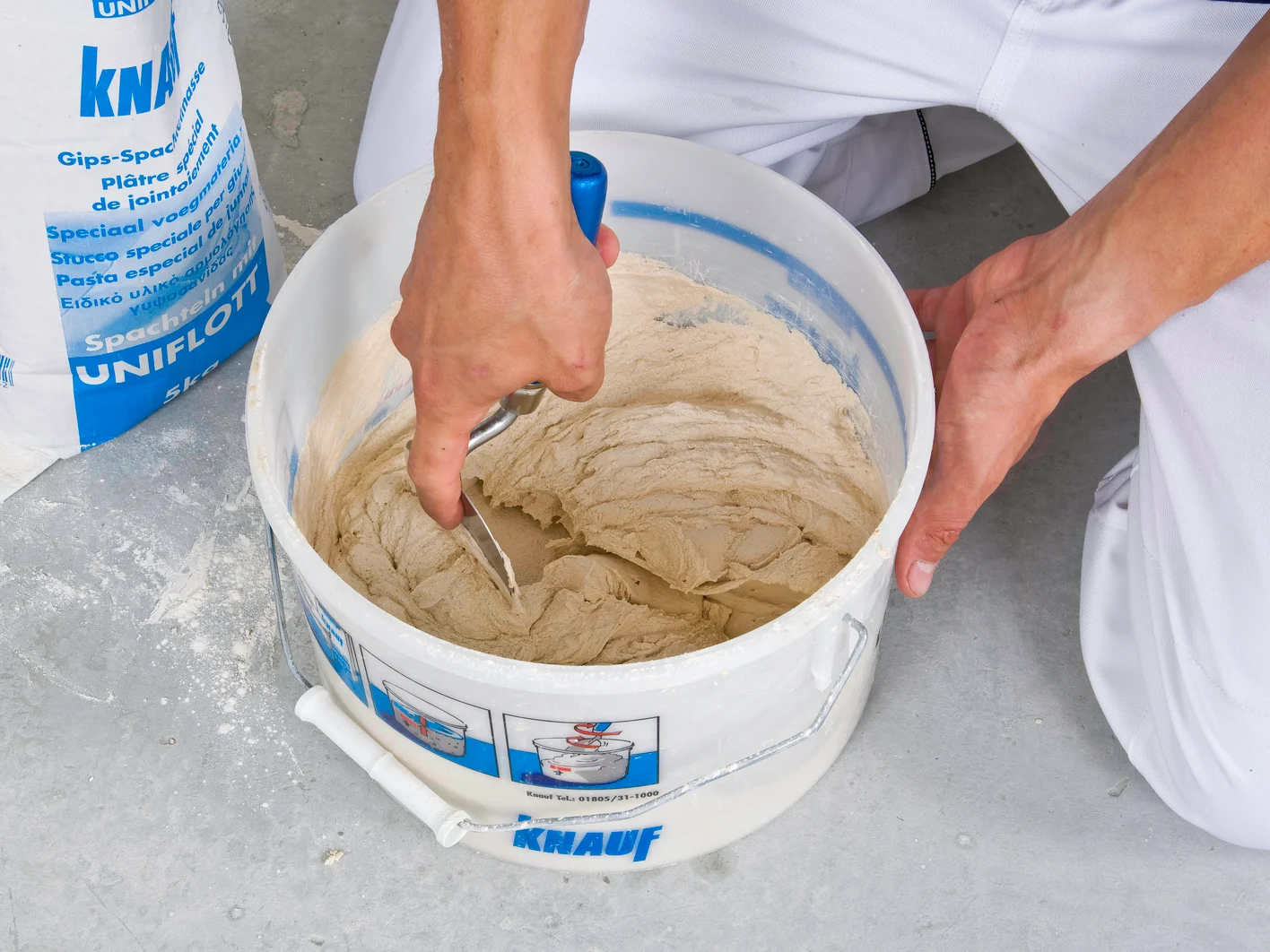

Ruošiant siūlių glaistą visų pirma į švarų kibirą įpilti vandens (vandens kiekį žr. medžiagos naudojimo instrukcijoje). Po to į vandenį tolygiai berti glaistą. Geriausia berti rankomis.Glaisto milteliai pamažu skęsta iki kibiro dugno ir visiškai prisigeria vandens. Miltelius reikia berti tol, kol jie pasieks vandens paviršių. Suberto Knauf gipsinio glaisto papildomai mirkyti nereikia. Subertas glaistas iš karto maišomas mentele arba maišytuvu, kol susiformuojavientisa, be gumulėlių glaisto masė.Vanduo turi būti kambario temperatūros, labai šaltas vanduo sutrumpinakietėjimo laiką, o per šiltas – pailgina. Gipsinius Knauf glaistus iki kietėjimo pradžios reikia sunaudoti per 45–75 minutes.

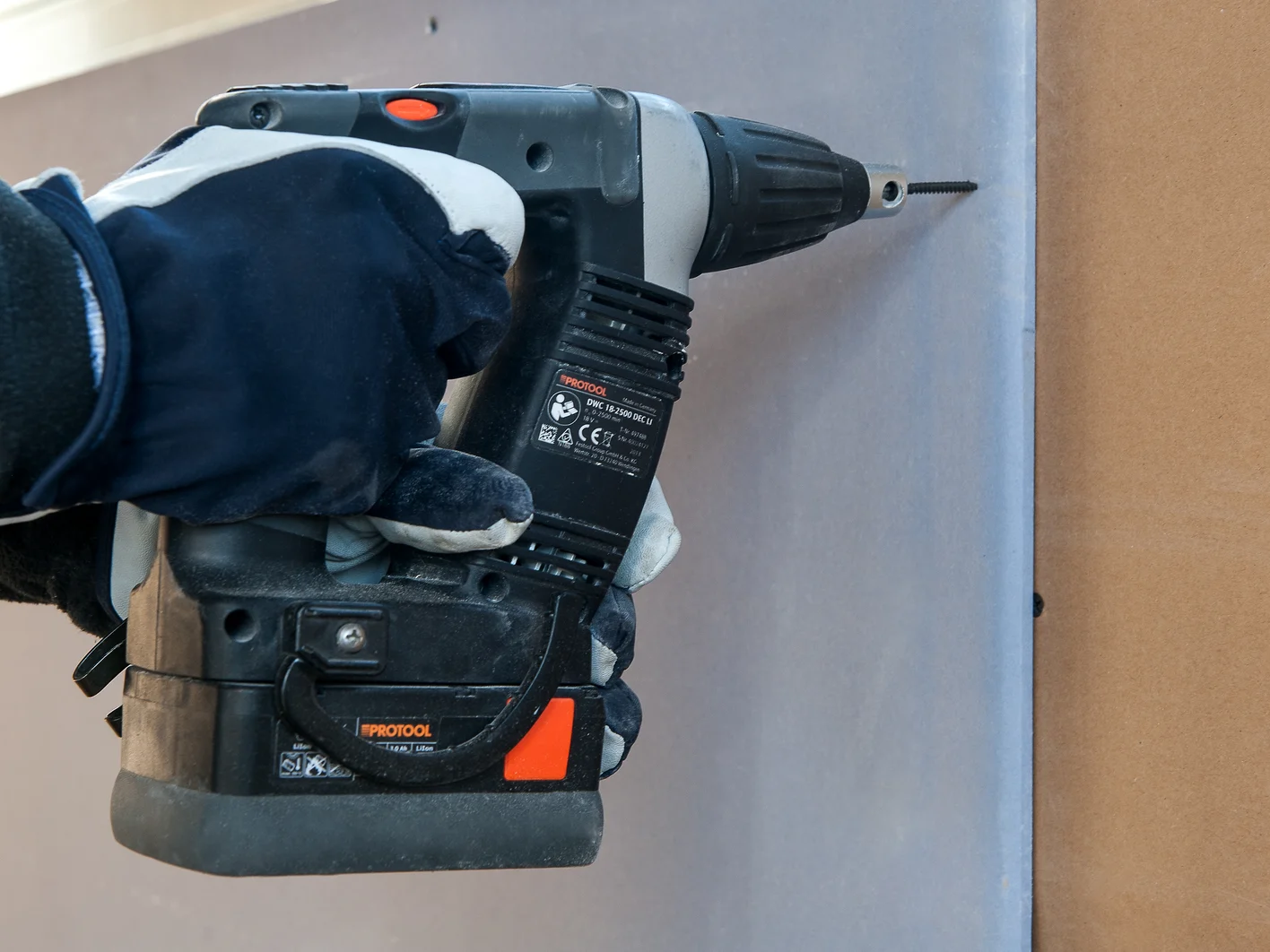

11 žingsnis: antro gipso kartono sluoksnio montavimas
Išdžiūvus pirmo sluoksnio siūlių glaistui montuokite antrą gipso kartono plokščių sluoksnį. Pirmo ir antro sluoksnio gipso kartono sluoksnių plokščių siūlės neturi sutapti. Jeigu montuojama mišri Silentboard ir Blue plokščių apkala, pirniausia montuojamos Silentboard plokštės, po to Blue.

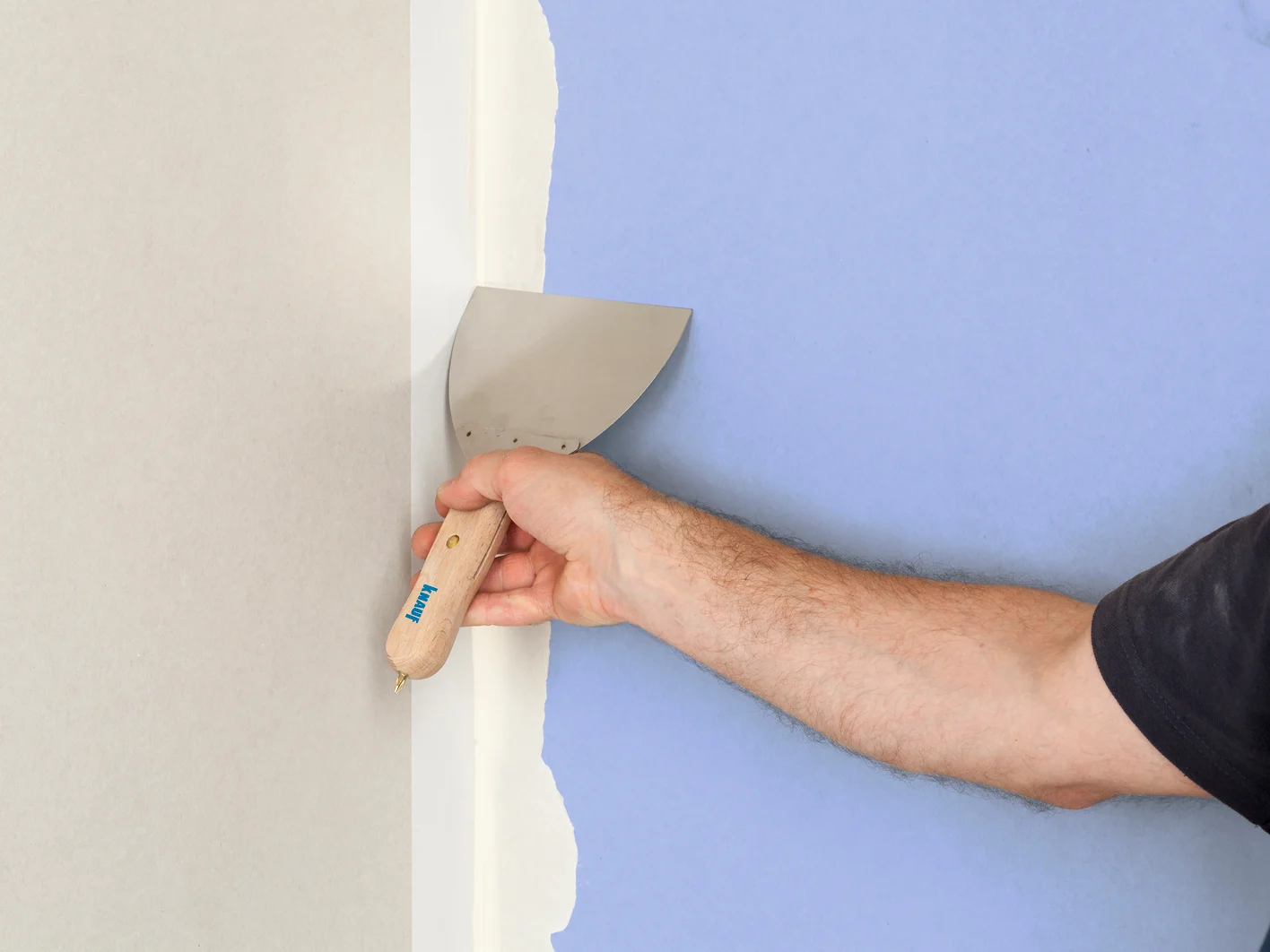

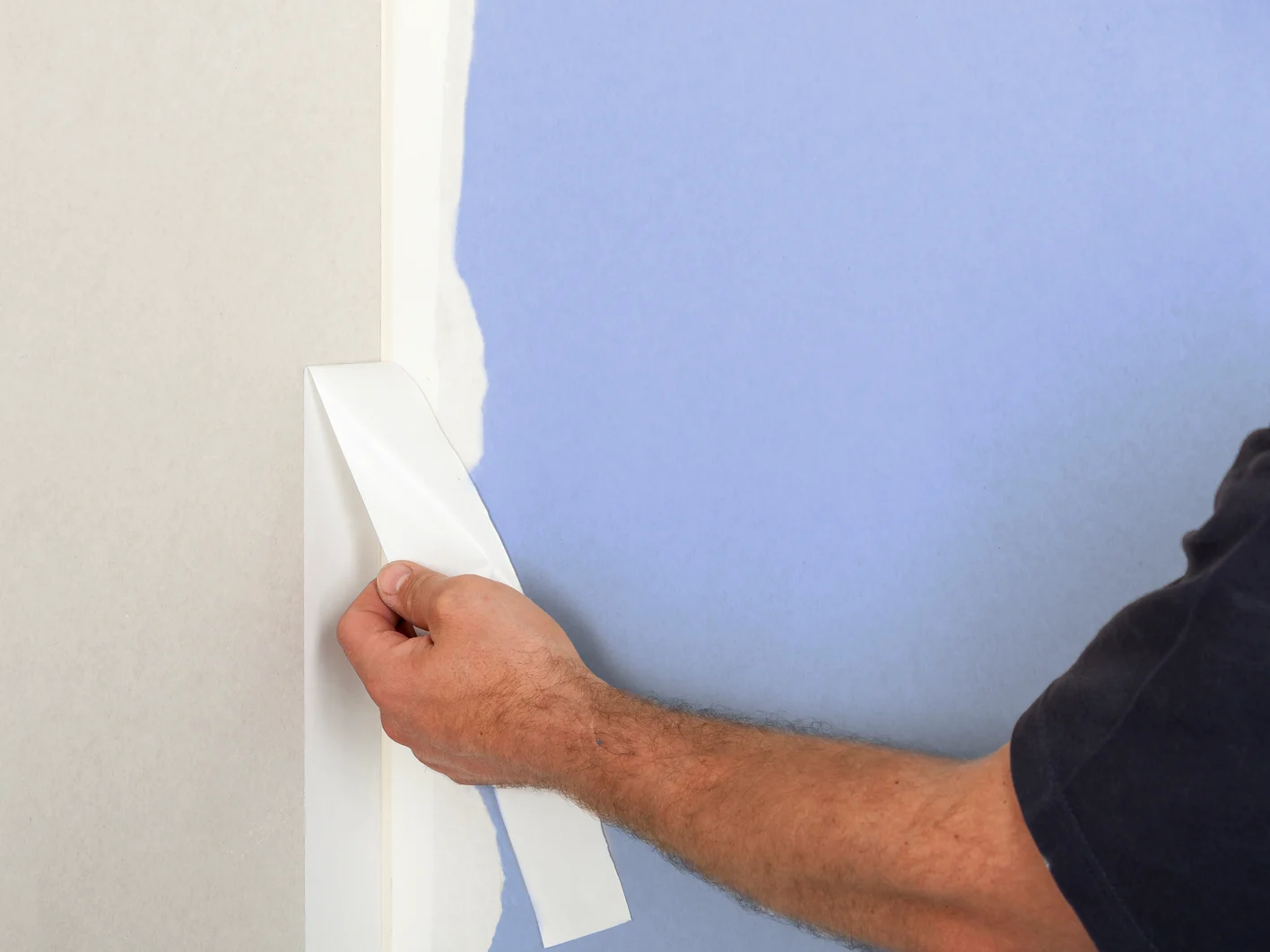

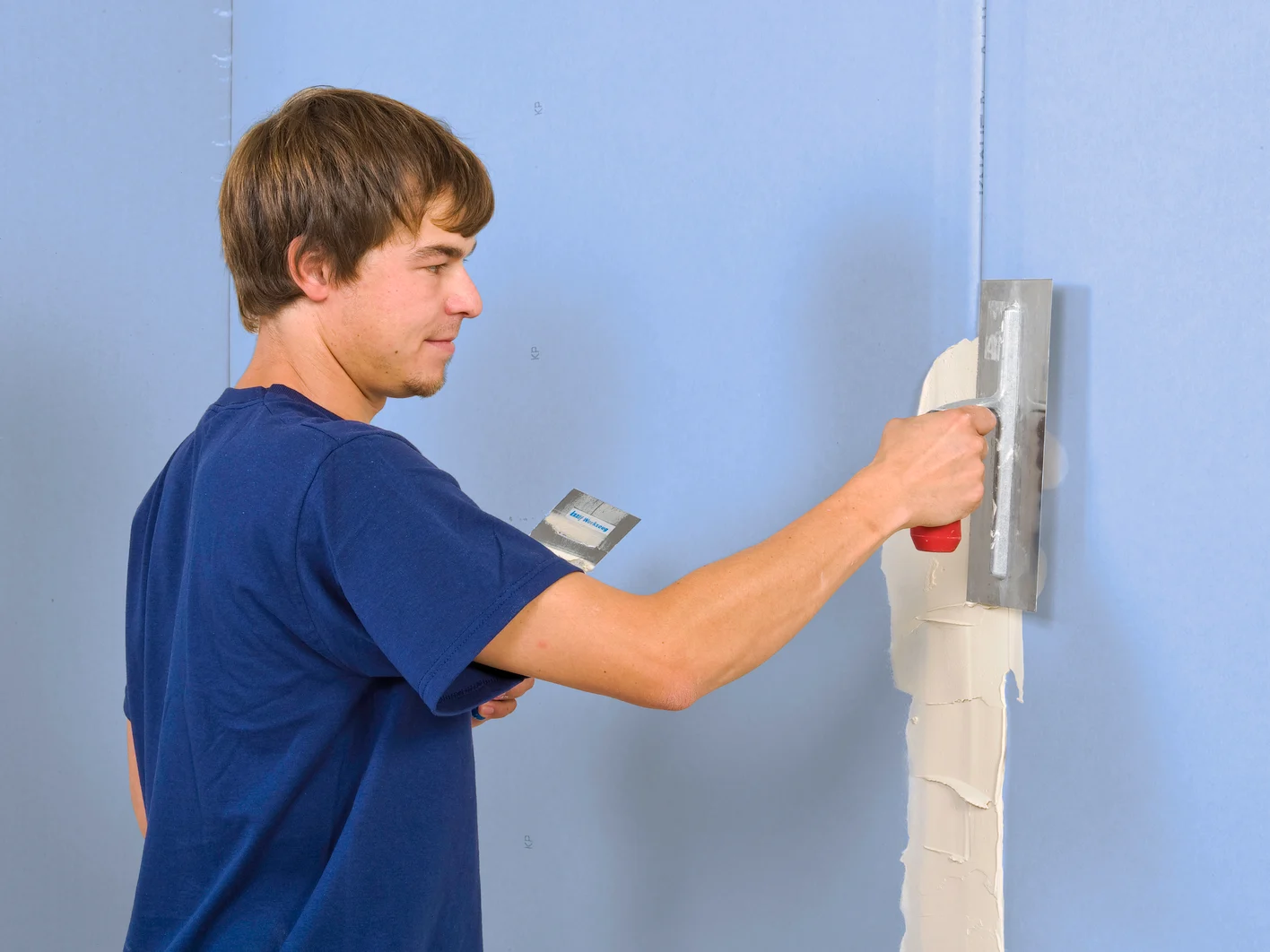

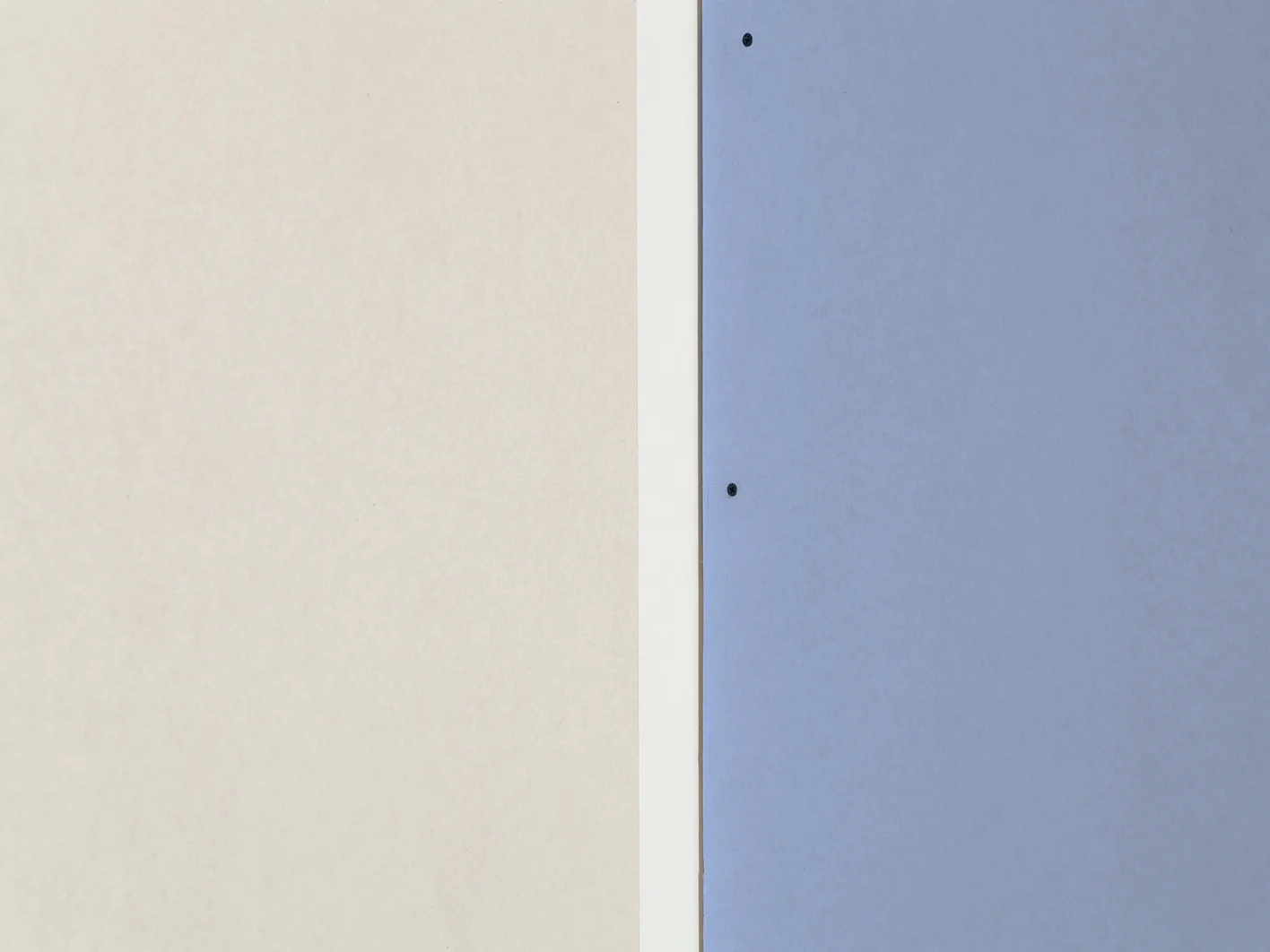

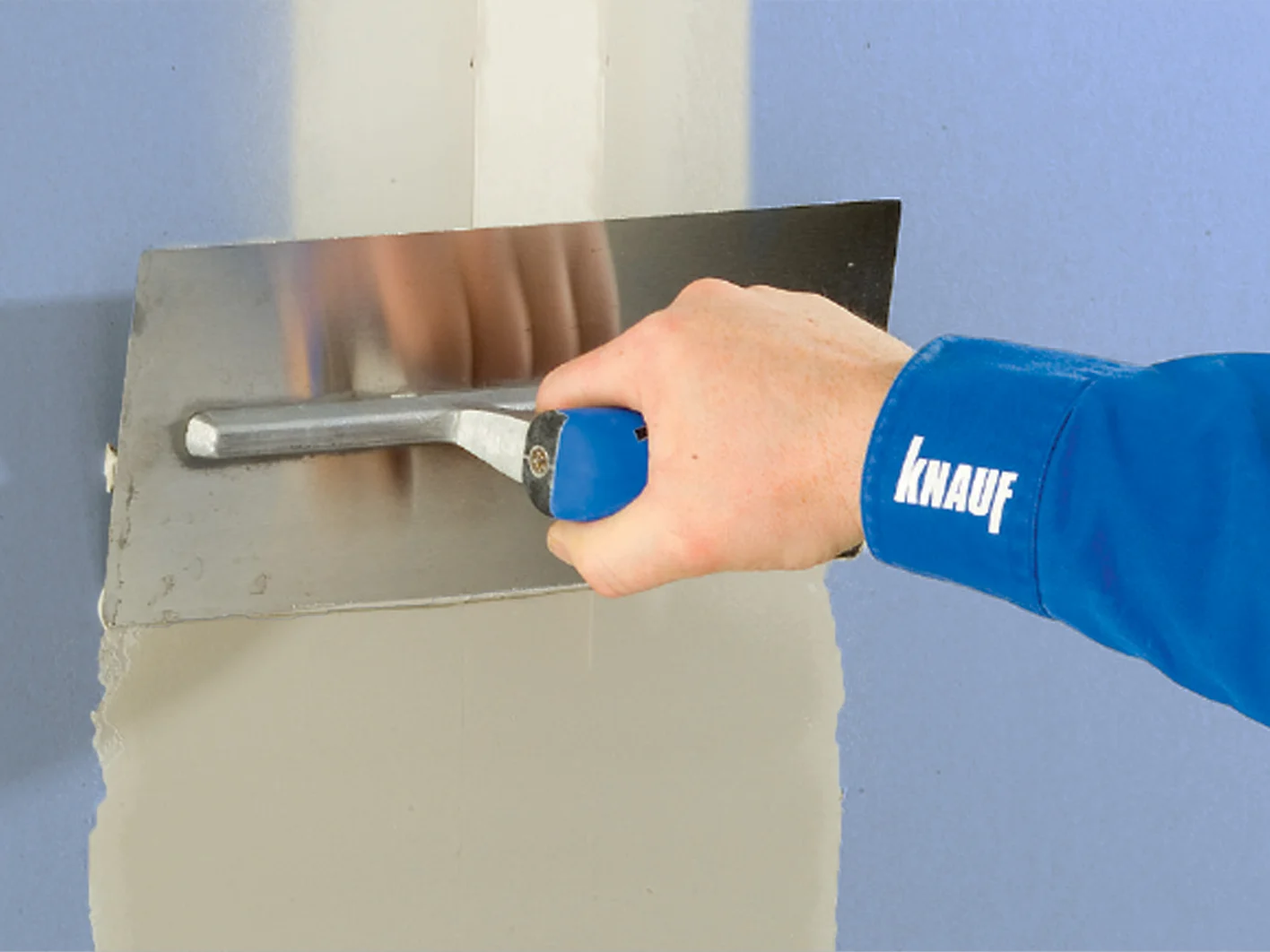

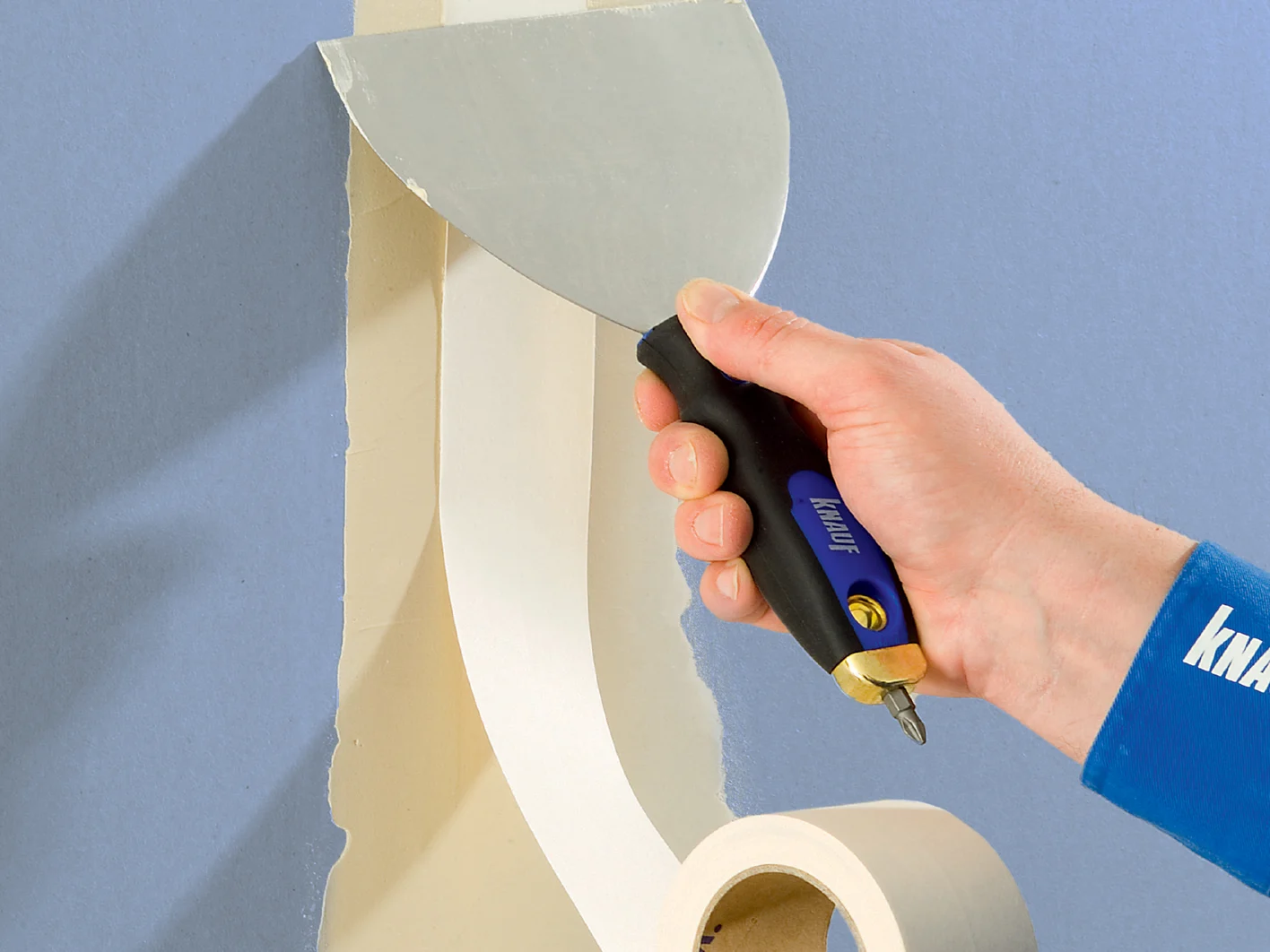

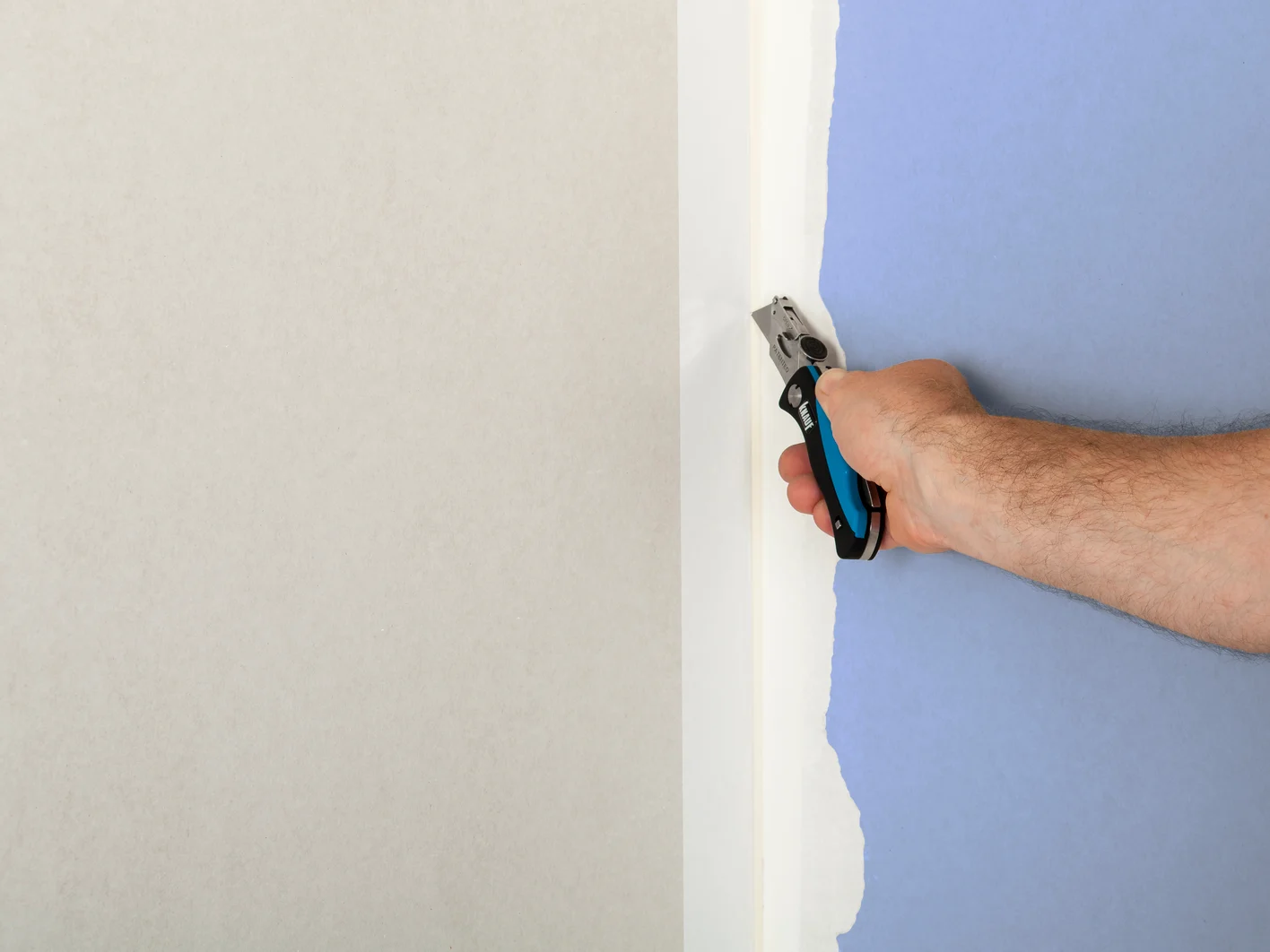

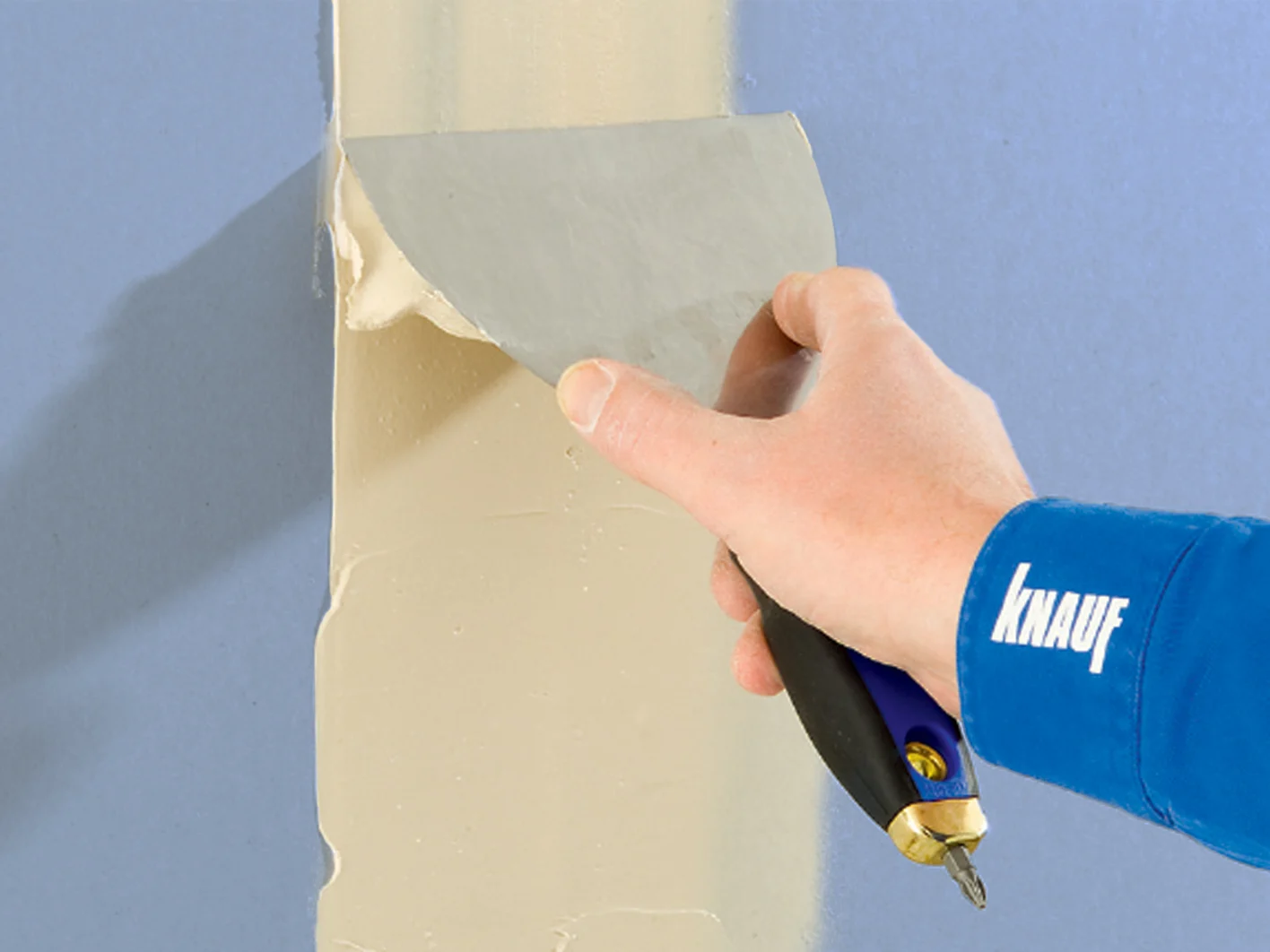

12 žingsnis: antro gipso kartono sluoksnio siūlių glaistymas

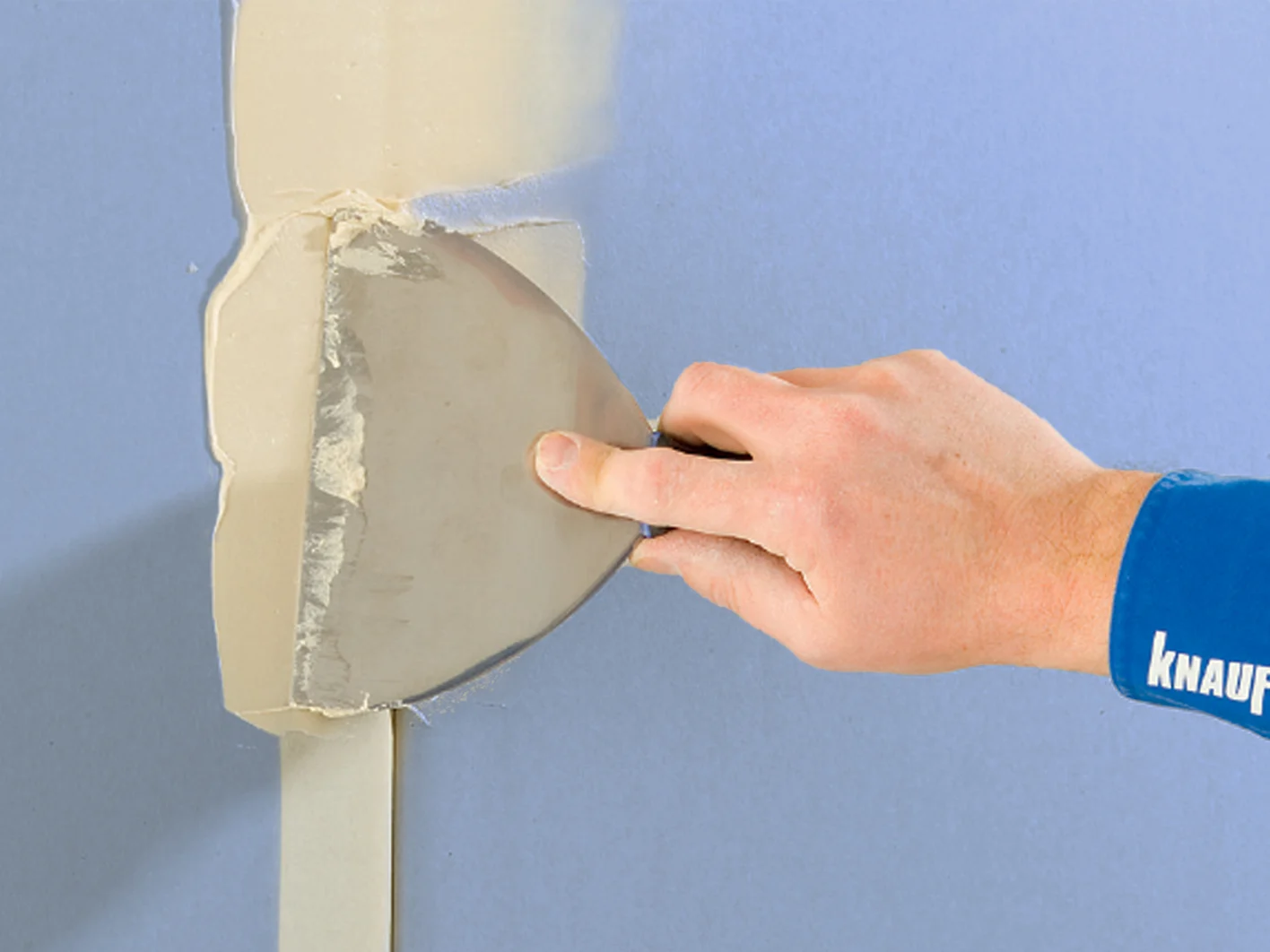

Sumontavus antrą gipso kartono plokščių sluoksnį būtina plokščių siūles užglaistyti gipsiniu siūlių glaistu, pvz., Uniflott ir armuoti popierine siūlių armavimo juosta pvz., Kurt. Jungtys su kitomis konstrukcijomis taip pat turėtų būti užglaistytos. Užglaistomos ir savisriegių galvutės. Glaistui išdžiūvus nupjaukite skiriamąją juostą Trenn-Fix. Atlikus šiuos darbus pertvara yra paruošta tolimesniems darbams.
