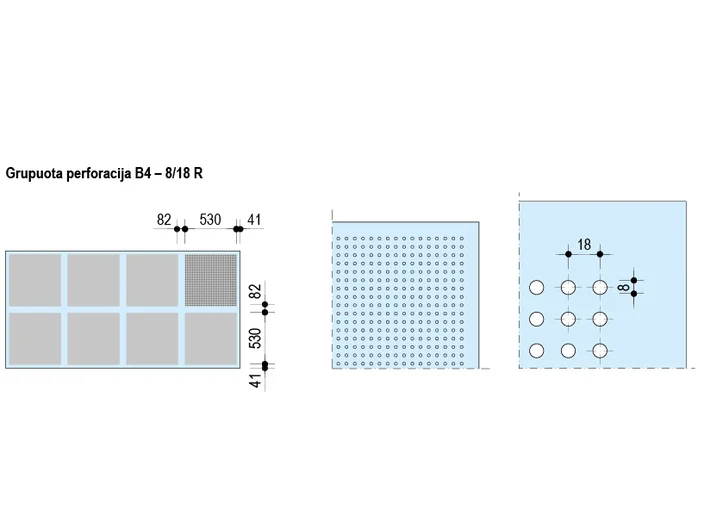

Grupuota perforacija B4: 8/18 R
Perforacija B4: 8/18 R
- Perforuota dalis: skersai 530 mm, Išilgai 530 mm
- Briaunų tipas (neperforuota): skersai 41 mm, išilgai 41 mm
- Kiaurymių dalis plokštėje: 12,1%
- Plokščių standartiniai matmenys: plotis 1224 mm, ilgis 2448 mm
- Atstumas tarp ašių (montavimo profilio): 312,5 mm
- Briaunų tipai: 4SK (standartinis), 4AK (kitas)

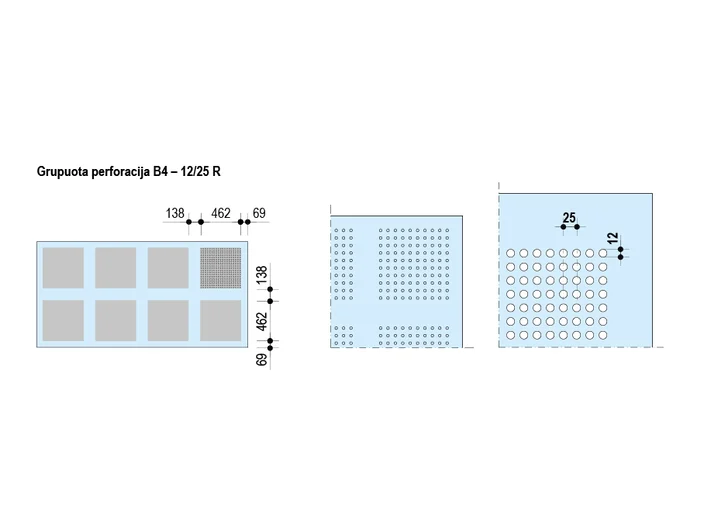

Grupuota perforacija B4: 12/25 R
Perforacija B4 – 12/25 R
- Perforuota dalis: skersai 462 mm, išilgai 462 mm
- Briaunų tipas (neperforuota): skersai 69 mm, išilgai 69 mm
- Kiaurymių dalis plokštėje: 12/25 R - 11,3%
- Plokščių standartiniai matmenys: plotis 1200 mm, ilgis 2400 mm
- Atstumas tarp ašių (montavimo profilio): 300 mm
- Briaunų tipai: 4SK (standartinis), 4AK (kitas)

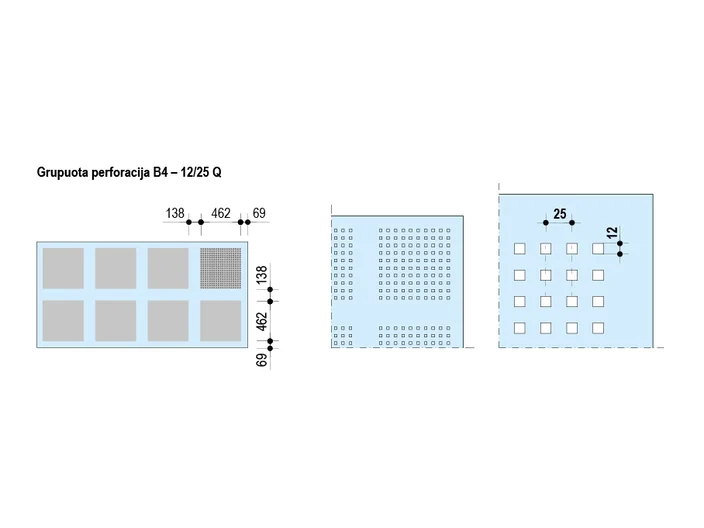

Grupuota perforacija B4: 12/25 Q
Perforacija B4 – 12/25Q
- Perforuota dalis: skersai 462 mm, išilgai 462 mm
- Briaunų tipas (neperforuota): skersai 69 mm, išilgai 69 mm
- Kiaurymių dalis plokštėje: 12/25Q – 14,4%
- Plokščių standartiniai matmenys: plotis 1200 mm, ilgis 2400 mm
- Atstumas tarp ašių (montavimo profilio): 300 mm
- Briaunų tipai: 4SK (standartinis), 4AK (kitas)
Grupuota perforacija B6: Slotline
Perforacija B6: Slotline
- Perforacijų viename “bloke” dalis: skersai 69, Išilgai 4
- Briaunų tipas (neperforuota): skersai 73,9 mm, išilgai 73,3 mm
- Kiaurymių dalis plokštėje: 15,3%
- Plokščių standartiniai matmenys: plotis 1200 mm, ilgis 2400 mm
- Atstumas tarp ašių (montavimo profilio): 300 mm
- Briaunų tipai: HRK/SFK (standartinis), 4SK (kitas)

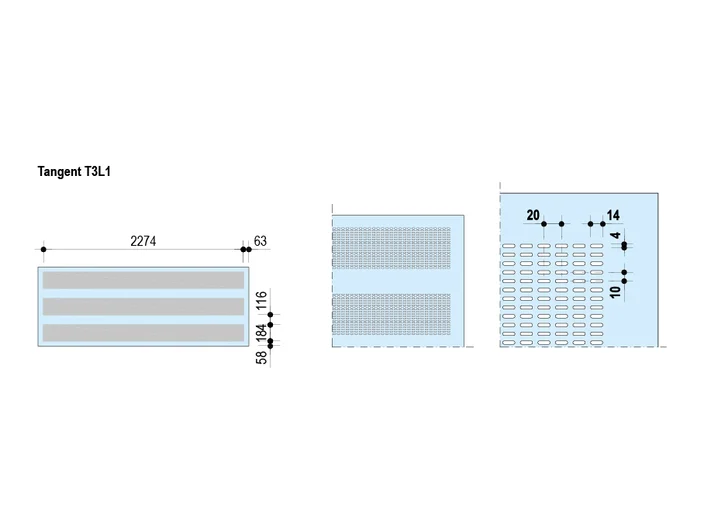

Designpanel performacija Tangent: T3L1
Perforacija Tangent T3L1
- Perforuota dalis „bloke“: skersai 184 mm, Išilgai 2274 mm
- Briaunų tipas (neperforuota): skersai 58 mm, išilgai 63 mm
- Kiaurymių dalis plokštėje: 15,8%
- Plokščių standartiniai matmenys: plotis 900 mm, ilgis 2400 mm
- Atstumas tarp ašių (montavimo profilio): 300 mm
- Briaunų tipai: 4AK

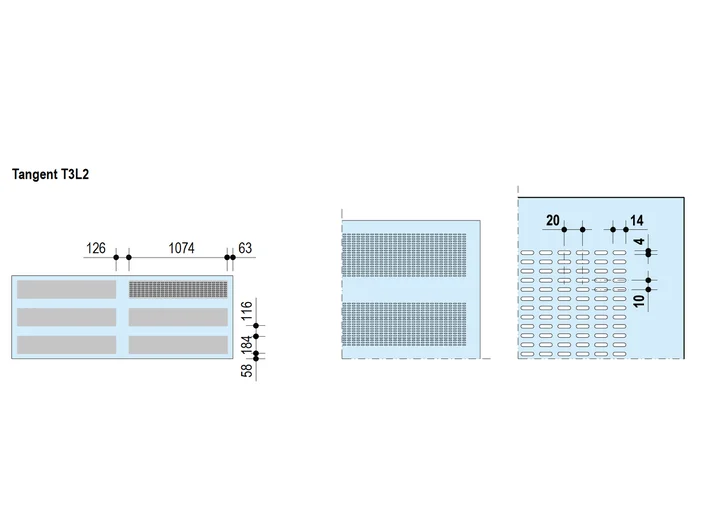

Designpanel performacija Tangent: T3L2
Perforacija Tangent T3L2
- Perforuota dalis „bloke“: skersai 184 mm, Išilgai 1074 mm
- Briaunų tipas (neperforuota): skersai 58 mm, išilgai 63 mm
- Kiaurymių dalis plokštėje: 15%
- Plokščių standartiniai matmenys: plotis 900 mm, ilgis 2400 mm
- Atstumas tarp ašių (montavimo profilio): 300 mm
- Briaunų tipai: 4AK

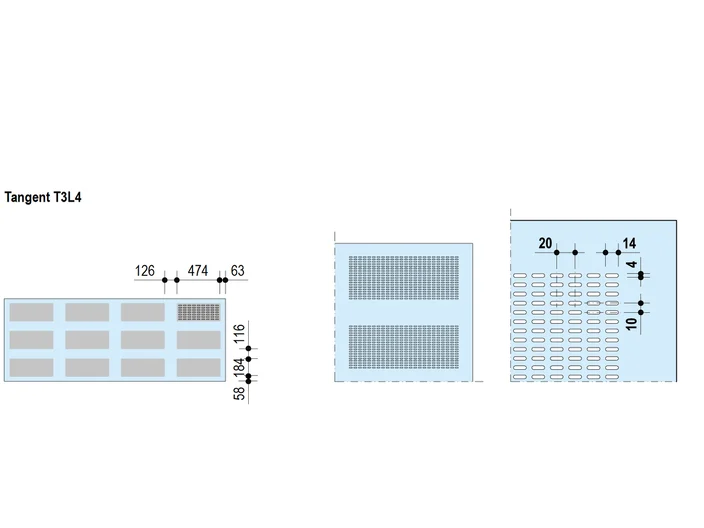

Designpanel performacija Tangent: T3L4
Perforacija Tangent T3L4
- Perforuota dalis „bloke“: skersai 184 mm, Išilgai 474 mm
- Briaunų tipas (neperforuota): skersai 58 mm, išilgai 63 mm
- Kiaurymių dalis plokštėje: 13,3%
- Plokščių standartiniai matmenys: plotis 900 mm, ilgis 2400 mm
- Atstumas tarp ašių (montavimo profilio): 300 mm
- Briaunų tipai: 4AK

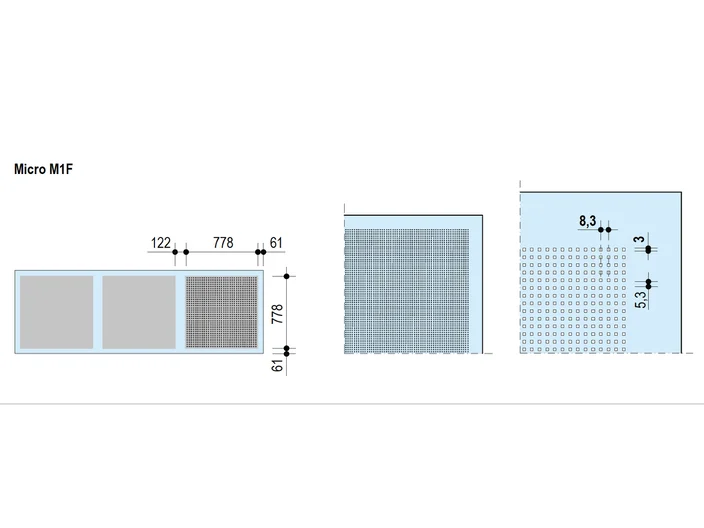

Designpanel performacija Micro: M1F
Perforacija Micro M1F
- Perforuota dalis „bloke“: skersai 778 mm, Išilgai 778 mm
- Briaunų tipas (neperforuota): skersai 61 mm, išilgai 61 mm
- Kiaurymių dalis plokštėje: 9,8%
- Plokščių standartiniai matmenys: plotis 900 mm ilgis 2700 mm
- Atstumas tarp ašių (montavimo profilio): 300 mm
- Briaunų tipai: 4AK

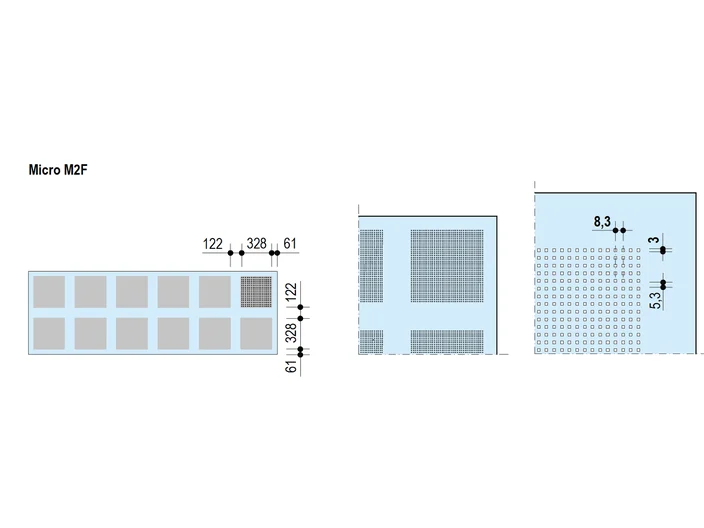

Designpanel performacija Micro: M2F 900X2400
Perforacija Micro M2F
- Perforuota dalis „bloke“: skersai 328 mm, Išilgai 328 mm
- Briaunų tipas (neperforuota): skersai 61 mm, išilgai 61 mm
- Kiaurymių dalis plokštėje: 7,1%
- Plokščių standartiniai matmenys: plotis 900 mm, ilgis 2700 mm
- Atstumas tarp ašių (montavimo profilio): 300 mm
- Briaunų tipai: 4AK

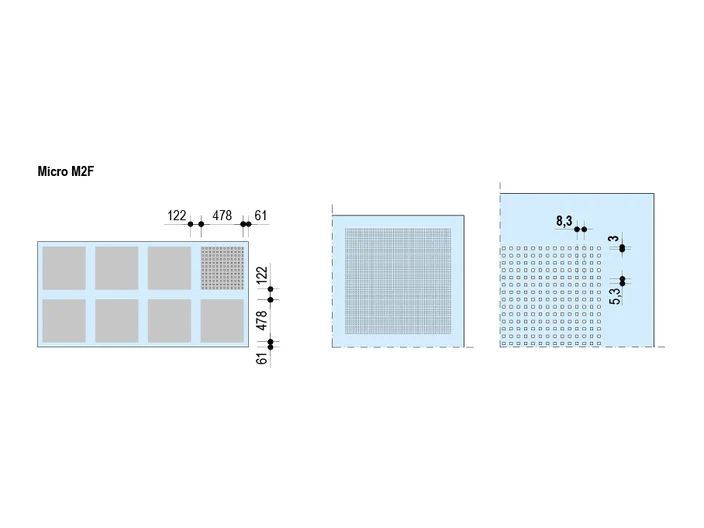

Designpanel performacija Micro: M2F 1200X2400
Perforacija Micro M2F
- Perforuota dalis „bloke“: skersai 478 mm, Išilgai 478 mm
- Briaunų tipas (neperforuota): skersai 61 mm, išilgai 61 mm
- Kiaurymių dalis plokštėje: 8,4%
- Plokščių standartiniai matmenys: plotis 1200 mm, ilgis 2400 mm
- Atstumas tarp ašių (montavimo profilio): 300 mm
- Briaunų tipai: 4AK

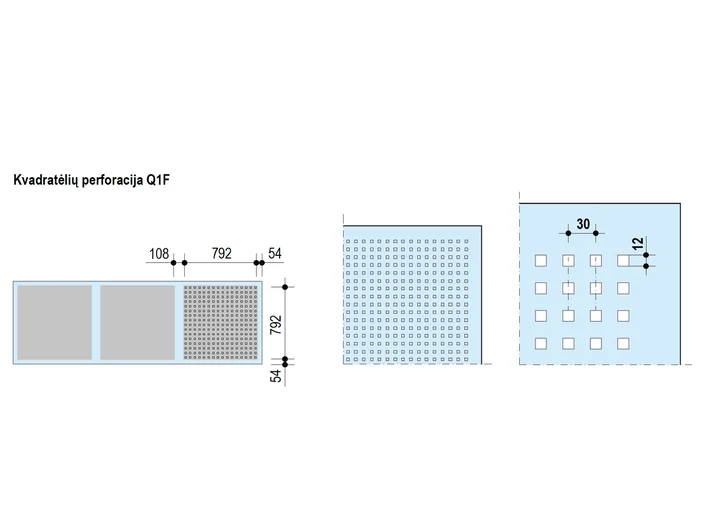

Designpanel performacija Quadril: Q1F
Perforacija Quadril Q1F
- Kiaurymių „grupėje“: skersai 792 mm, išilgai 792 mm
- Briaunų tipas (neperforuota): skersai 54 mm, išilgai 54 mm
- Kiaurymių dalis plokštėje: 13%
- Plokščių standartiniai matmenys: plotis 900 mm ilgis 2700 mm
- Atstumas tarp ašių (montavimo profilio): 300 mm
- Briaunų tipai: 4AK

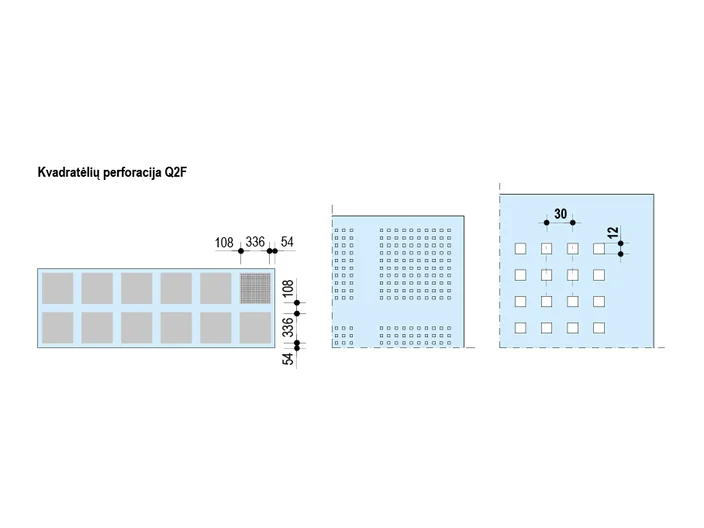

Designpanel performacija Quadril: Q2F 900X2700
Perforacija Quadril Q2F
- Kiaurymių „grupėje“: skersai 342 mm, išilgai 342 mm
- Briaunų tipas (neperforuota): skersai 54 mm, išilgai 54 mm
- Kiaurymių dalis plokštėje: 10,2%
- Plokščių standartiniai matmenys: plotis 900 mm ilgis 2700 mm
- Atstumas tarp ašių (montavimo profilio): 300 mm
- Briaunų tipai: 4AK

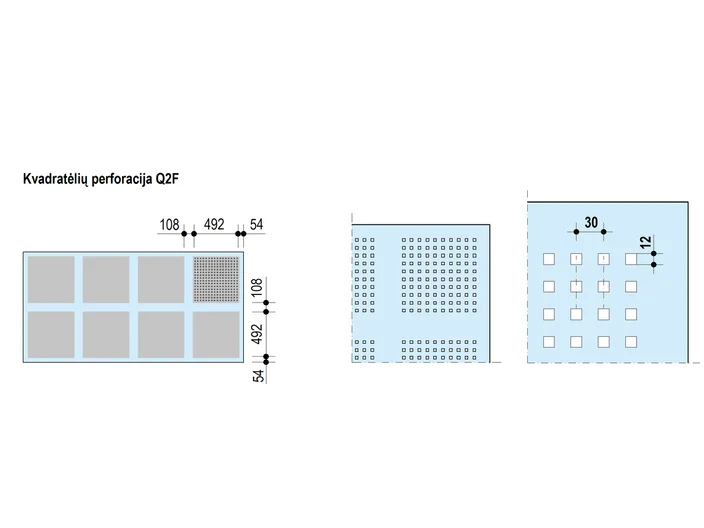

Designpanel performacija Quadril: Q2F 1200X2400
Perforacija Quadril Q3F
- Kiaurymių „grupėje“: skersai 492 mm, išilgai 492 mm
- Briaunų tipas (neperforuota): skersai 54 mm, išilgai 54 mm
- Kiaurymių dalis plokštėje: 11,6%
- Plokščių standartiniai matmenys: plotis 1200 mm ilgis 2400 mm
- Atstumas tarp ašių (montavimo profilio): 300 mm
- Briaunų tipai: 4AK

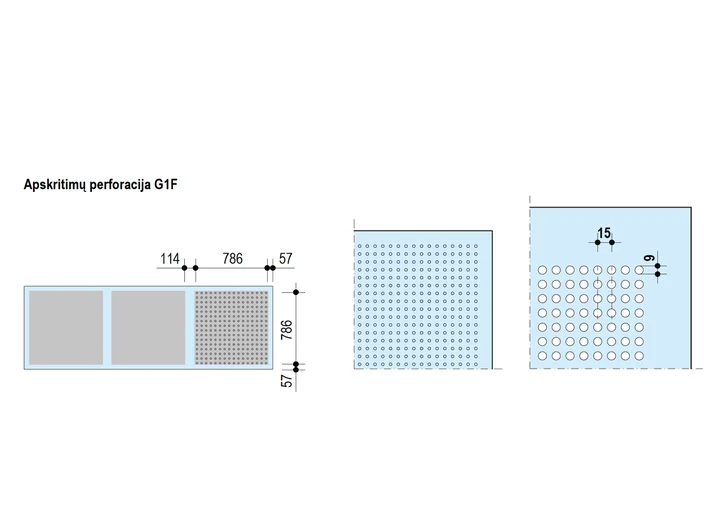

Designpanel performacija Globe: G1F
Perforacija Globe G1F
- Kiaurymių „grupėje“: skersai 786 mm, išilgai 786 mm
- Briaunų tipas (neperforuota): skersai 57 mm, išilgai 57 mm
- Kiaurymių dalis plokštėje: 9,8%
- Plokščių standartiniai matmenys: plotis 900 mm ilgis 2700 mm
- Atstumas tarp ašių (montavimo profilio): 300 mm
- Briaunų tipai: 4AK

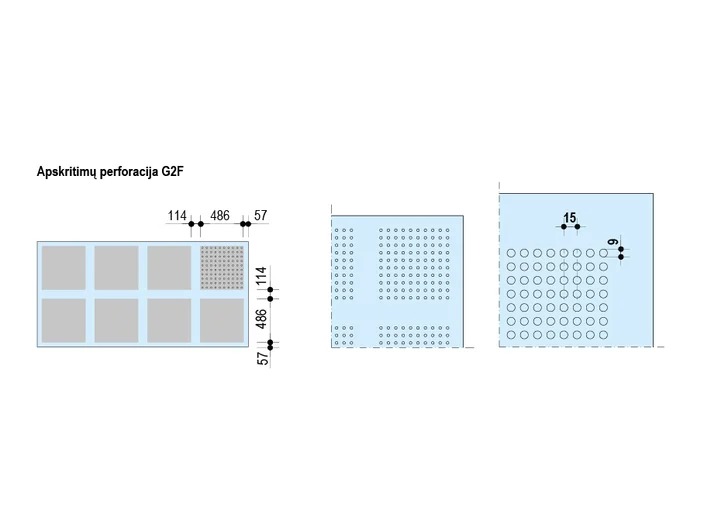

Designpanel performacija Globe: G2F 1200X2400
Perforacija Globe G2F 1200X2400
- Kiaurymių „grupėje“: skersai 486 mm, išilgai 486 mm
- Briaunų tipas (neperforuota): skersai 57 mm, išilgai 57 mm
- Kiaurymių dalis plokštėje: 8,6%
- Plokščių standartiniai matmenys: plotis 1200 mm ilgis 2400 mm
- Atstumas tarp ašių (montavimo profilio): 300 mm
- Briaunų tipai: 4AK
Designpanel performacija Globe: G2F 900X2700
Perforacija Globe G2F 900X2700
- Kiaurymių „grupėje“: skersai 486 mm, išilgai 486 mm
- Briaunų tipas (neperforuota): skersai 57 mm, išilgai 57 mm
- Kiaurymių dalis plokštėje: 7,4%
- Plokščių standartiniai matmenys: plotis 900 mm ilgis 2700 mm
- Atstumas tarp ašių (montavimo profilio): 300 mm
- Briaunų tipai: 4AK
BRIAUNŲ TIPAI
4SK – stačiakampės briaunos keturiose plokštės pusėse
Cleaneo SK yra perforuotos akustinės gipso kartono plokštės su ištisine perforacija ir standartinėmis stačiakampėmis 4SK briaunomis. Montuojant šias plokštes įrengiama 3 mm siūlė, kuri užglaistoma Uniflott glaistu. Briaunos pažymėtos raudonai ir mėlynai. Montuojant raudonai pažymėtą plokštės briauną visada reikia glausti prie mėlynai pažymėtos plokštės briaunos (skersinė ir išilginė kraštinės).
4AK – nuožulni briauna keturiose pusėse
Designpanel yra perforuotos gipso kartono plokštės su blokuota perforacija. Esant visoms keturioms AK tipo nuožulnioms briaunoms, glaistant gaunamas puikus lygus paviršius, išsiskiriantis dideliu atsparumu plyšių susidarymui. Visos siūlės glaistomos
