Žalių stogų sistema Urbanscape
Sistema
- Urbanscape Sedum-mix augalai
- Urbanscape Green Roll (mineralinė vata)
- Urbanscape Drenažinė membrana (su vandens barjeru)
- Šaknų membrana (bei papildoma hidroizoliacija)
Stogo danga turi būti pilnai įrengta: su hidroizoliacija, vandens nuvedimo sistema. Stogams iki 10o nuolydžio, statesniems reikalinga laistymo sistema bei papildoma prilaikančioji konstrukcija.
Sistemos privalumai:
- Liūties vandens suvaldymas – vandens kaupimas apie 48 litro/m2, (kai sistema "Urbanscape Green Roof " 4cm)
- Lengva sistema – montuojant apie 20,81 kg/ m2; Max. sistemos svoris su vandens įmirkiu apie 81,61 kg/ m2
- Efektyvus montavimas – paprastas ir greitas įrengimas.
- Stogo apsauga nuo kaitros - Nekaista pagrindinė stogo konstrukcija.
- Nepageidaujamo triukšmo slopinimas iš išorės.
- CO2 mažinimas (1m² žalio stogo gali absorbuoti apie 5 kg CO2 kasmet.)
- Oro valymas - augalai sulaiko dulkes, sunkiąsias dalelės, smogą.
- Didėja turto vertė - ilgėja stogo tarnavimo laikas (pagrindinės dangos neveikia UV saulės spinduliai, karštis), mažiau vartojama energija vėsinimui.
Augalams reikalinga labai minimali priežiūra - nereikia pjauti, periodas be vandens iki 3 savaičių, du kartus per metus tręšti trąšomis, jei reikia pašalintii nepageidaujamus augalus (medžių ar krūmų sodinukai)
Sistemos sudedamosios dalys
Urbanscape drenažinė membrana su vandens barjeru
Urbanscape drenažinė membrana su vandens barjeru pagaminta iš perdirbto aukšto tankio perdirbto poliestireno specialiai sukurta žaliesiems stogams. Iš vienos pusės plokštės perforuotos – perteklinio vandens nutekėjimui. Vandens barjeras užtikrina vandens kaupimą sausais laikotarpiais bei papildomą drėkinimą augalų šaknims.
Techniniai duomenys:
- Aukštis, 25mm
- Plotis x Ilgis 1,10 x 1,01m
- Vandens kaupimas, 11,8 l/m2
- Vandens srauto praleidžiamumas, l/m2/s: kai stogo nuolydis:
- 2% - 0.57
- 3% - 0.71
- 5% - 0.91
- Atsparumas spaudimui, 321,50 kN/m2;
- Reakcija į ugnį, B roof (t2)

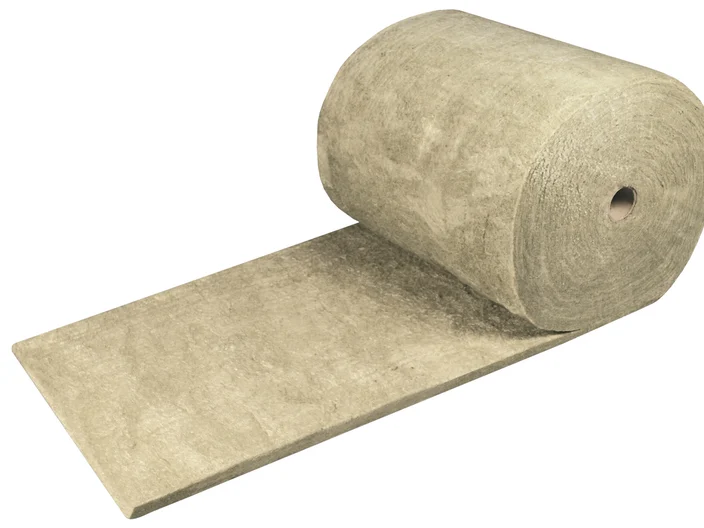

Urbanscape Green Roll
Urbanscape Green Roll pagaminta iš mineralinės vatos ir skirtas specialiai žalių stogų sistemai. Dėka specialaus pluošto paruošimo ir surišimo produktas tampa labai gera terpė augalų šaknims veistis, bei puikiai absorbuoja vandenį. Produktas tiekiamas rulonuose.
Techniniai duomenys:
- Storis, 4 cm
- Plotis x ilgis, 1 x 3m
- Kiekis Rulone, 3 m2
- Rulono svoris, 13,2 kg
- Sausas svoris, 4,4 kg/m2
- Vandens sugertis, 88,4 %
- Tankis *, 100-110 kg/m3
- Storio paklaidos klasė T2
- Šilumos laidumo koeficientas λ, 0,040 W/mK
- Kiekis paletėje, 72 m2
- Reakcija į ugnį A1
* Galioja sausai medžiagai

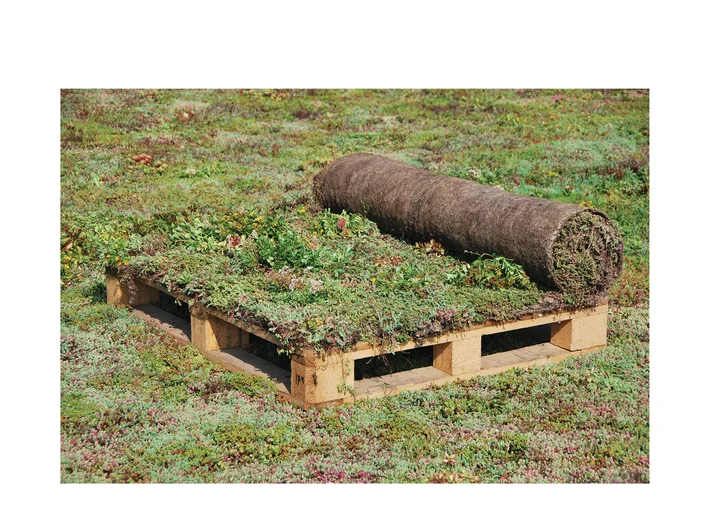

Urbanscape Sedum Mix augalai
Urbanscape Sedum mix augalai – transportuojant susukti į ritinėlius tai kilimas sudarytas 8-12 skirtingų tipų samanų ir daugiamečių veislių augalų. Augalai susodinti į kokoso pluoštą, kuris suteikia struktūrą ir sanglaudą. Augalų nereikia pjauti, žydi skirtingais periodais bei spalvomis.
Techniniai duomenys:
- Storis, 20 - 40 mm
- Plotis x ilgis , 1 x1 m
- Dengiamas plotas, 95%
- Paletės matmenys, 1,3 x 1,1 x 1,7m
- Rulonų kiekis paletėje, apie 42 vnt.
- Svoris (montuojant),15 kg/m2
- Svoris (su įmirkiu), 25 kg/m2
- Pagrindinės veislės: Sedum Acre, Sedum Album Coral, Carpet, Sedum Album Mural, Sedum hybridum, Sedum sexangulare, Sedum hispanicum, Sedum floriferum, SedumKamtschaticum
Papildomi produktai (priedai):
Urbanscape šaknų membrana
Urbanscape šaknų membrana - pagaminta iš LD juodo polietileno skirta aupsaugai nuo šaknų prasiskverbimo, bei skirta papildomai hidroizoliacijai.
Techniniai duomenys:
- Storis, 0,5 mm
- Plotis x ilgis , 4 x 25 m
- Svoris, 0,5 kg/m2
- Stiprumas tempiant (išilgai) 18.0-21.0 mPa
- Stiprumas tempiant (skresai) 17.0-20.0 mPa
- Pailgėjimas (išilgai) 400-500 %
- Pailgėjimas (skersai) 500-600 %
- Atsparumas plyšimui (išilgai) 2.5-4.0 g/μ
- Atsparumas plyšimui (skersai) 4.0-7.0 g/μ
Urbanscape L-Profilis
Urbanscape L-Profilis pagamintas iš aliuminio. Skirtas prilaikyti sistemą kai stogo nuolydis didesnis, bei instaliuojamas perimetru atskirti Urbanscape sistemą nuo akmenų drenažui. Jungiasi tarpusavyje arba tvirtininasi prie stogo konstrukcijos.
Techniniai duomenys:
- Aukštis, 10 cm
- Ilgis, 2,5m
- Plotis, 12,5 cm
- Perforacija visu ilgiu (vandens nutekėjimui)
- Perforacijos plotas bėginiam metrui, 93 cm2/m
Paprasta ir lengva montuoti žingsnis po žingsnio
Paviršiaus paruošimas
- Stogas turi būti pilnai įrentas (su hidroizoliacija, bei vandens nuvedimo sistema)
- Paviršius švarus, be aštrių atsikišimų ir t.t.
- Patikrinkite ar nėra pažeista stogo danga.
- Stogo nuolydis iki 10o, statesniems stogams būtina įrengti prilaikančią sistemą iš L-Profilių, bei papildomą laistymo sistemą.
Šaknų menbranos įrengimas
- montuojamas vyniojant iš rulonų
- tarpusavyje persidengia iki 0,5m
- pjaustomas aštriu kabliu arba žirklėmis
- tiesiamas iki pat krašto
L-Profilių įrengimas
Instaliuojama:
- Kai reikia atskirti skaldą nuo žalių stogų sistemos (geresniam vandens nubėgimui)
- Statesniems stogams (kad prilaikytų sistemą)
- Kai lietaus vanduo subėga į lietvamzdį L-Profilis tvirtinamas prie pat krašto
- Susijungia tarpusavyje arba tvirtinasi prie stogo konstrukcijos
Drenažinės membranos montavimas
- Produktas pateikiamas plokštėmis
- Persidengia per vieną kauburėlį
- Membrana karpoma žrklėmis ar pjaustoma aštriu peiliu
Urbanscape Green Roll Mineralinės vatos instaliavimas
- Rulonai pradedami vynioti nuo tolimiausio (aukščiausio taško).
- Glaudžiasi vienas šalia kito.
- Jei perimetru bus įrenginėjamas drenažas iš skaldos - paliekamas tarpas be vatos apie 20 cm nuo krašto.
- Vata karpoma žirklėmis arba pjaunama aštriu peiliu.
Urbanscape Sedum-mix augalų įrengimas
- Kruopščiai rulonus su augalais pradėkite kloti nuo tolimiausio (aukščiausio taško).
- Rekomenduojama rulonus kloti skersai vatos atžvilgiu
- Glaudžiasi viena šalia kito.
- Po instaliavimo užsidengia apie 95% dengiamo ploto (vėliau augalai uždengia sudūrimus).
- Montuojasi šachmatiškai (neturi sutapti keturi kampai)
- Augalų montavimo darbai turi būti pradedami per 24 valandos po gavimo
Apatinio krašto užbaigimas
a) Kai vanduo nubėga tiesiai į lietvamzdį:
- Prie krašto tvirtinasi L-Profilis
- Tarp L-Profilio ir žalios sistemos pilasi žvyro mišinys 16-32 mm frakcijos (geresniam vandens drenavimui)
b) Perteklinio vandens pasišalinimas aplink perimetru:
- Perimetru įrengiamas L-Profilis (rekomenduojama) arba žalią sistemą nesumontavus iki krašto apie 20 cm pilamas žvyro mišinys.
Žvyro aukštis turi būti lygus su augalais, jis prilaikys Urbanscape sistemą, bei lengvai drenuos vandenį. Papildomai sukurs gražų estetinį vaizdą
Galutinis rezultatas
- Augalus rekomenduojama sumontuoti per 24 valandas po gavimo
- Po sistemos sumontavimo augalus būtina palieti, rekomenduojama apie 37 litrus / m2
- Augalai tręšiami du kartus per metus (balandžio ir rugsėjo mėn.)
- Montavimas vyksta tik šiltuojiu metų laiku
