Knauf Cubo Raum-in-Raum System
Das Raumsystem wird durch die Beplankung der raumabschließenden Wände und der freitragenden Deckenkonstruktion mit Knauf Diamant, Silentboard, Drystar-Board oder Fireboard ausgesteift. Das im Grundriss variable Raum-in-Raum System Knauf Cubo erfüllt gleichzeitig die hohen Anforderungen an Brandschutz, Schallschutz sowie statische Belastungen.
Die Länge der Cubo Raum-in-Raum Systeme ist unbegrenzt. Jedoch sind bei größeren Raumlängen zusätzliche Maßnahmen zur Queraussteifung notwendig. Bei Längen > 15 m Bewegungsfugen anordnen. Die Breite der Cubo Systeme wird durch die maximale Spannweite der Decke begrenzt.
Einsatzbereiche des Raum-in-Raum Systems Knauf Cubo
- Sanitärzellen
- Schallschutzkabinen
- Besprechungsräume
- Meisterbüros
- Kapselung von Industriemaschinen
- Wohnraumerweiterung / Loftausbau
- zusätzliche Lager- und Stellfläche
- Flucht- und Rettungswege
Übersicht Knauf Cubo Systeme
Schnelle Hilfestellung bei der Systemsuche
Das passende System für jede Anforderung: Der Knauf Systemfinder macht es mit nur wenigen Klicks möglich.
Knauf Cubo Basis
Erhöhte Leistungsfähigkeit
Durch die Beplankung mit der Knauf Diamant-Platte erzielt schon die Basis-Version einen Schallschutzwert von ≥ 40 dB. Weitere konstruktive Details wie spezielle MW Schallschutzprofile bei den Wänden und Federschienen bei den Decken erhöhen die Leistungsfähigkeit bis auf ≥ 55 dB.
Einsetzbar als
- Sanitärzellen
- Schallschutzkabinen
- Besprechungsräume
- Meisterbüros
- Kapselung von Industriemaschinen
Die Knauf Cubo Basis Systemvariante K375.de ist die Lösung für einfache raumbildende Maßnahmen mit und ohne Schall- und Brandschutzanforderungen. Eine Knauf Cubo Basis Systemvariante mit größeren Profilen sowie einer größeren Spannweite ist ebenfalls erhältlich.
CAD-Details K375.de herunterladen
CAD-Details K375P.de herunterladen

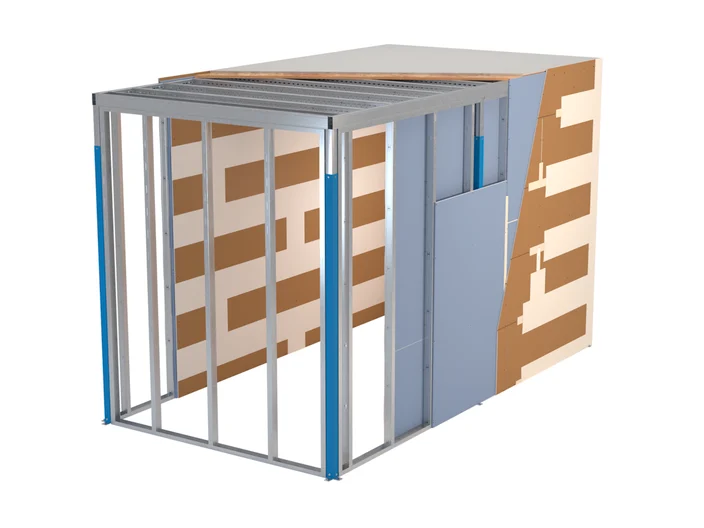

Knauf Cubo Empore / Cubo Empore Brüstung
Erweiterung der Leistungsfähigkeit
Die Leistungsfähigkeit von Cubo Basis wird erweitert um Begehbarkeit, ruhende Lasten und Nutzflächen. Eine spezielle, hochwertige Unterkonstruktion in Kombination mit der Knauf Diamant Platte sorgt für besondere Tragfähigkeit. Hoch stabil, mit eingebautem Schall- und Brandschutz. So entstehen völlig neue Möglichkeiten für Nutzer und Planer.
Einsetzbar als
- Wohnraumerweiterung
- zusätzliche Lager- und Stellfläche
Mögliche Ausführungen Knauf Cubo Empore
Für bedinge Begehbarkeit
Die „bedingte Begehbarkeit“ beinhaltet eine kurzzeitige Zusatzbelastung der Decke durch ca. 2 Personen, die das System beispielsweise zu Wartungs- und Revisionszwecken temporär betreten (vergleichbar mit der Begehung von Glasdächern zu Reinigungszwecken). Planmäßige Verkehrslasten sind unzulässig.
Für ruhende Auflasten bis 0,5 / 1,0 kN/m²
Unter ruhenden Auflasten sind Nutzlasten der Decke zu verstehen. Diese beinhalten zeitweise Auflasten, beispielsweise aus gewerblichen und industriellen Lagerstoffen (z.B. leichte Baustoffe auf Palette). Aber auch technische Ausbaulasten (z.B. Lüftungskanäle) können vereinfacht als gleichmäßig verteilte Nutzlast berücksichtigt werden. Damit dies möglich ist, dürfen punktuelle Einzellasten 0,5 / 1,0 kN nicht überschreiten. Über die Fläche verteilt sind 0,5 / 1,0 kN/m² einzuhalten. Die Einleitung von Gebäudelasten (ständige Auflasten) aus Stützen, Unterzüge, etc. in die Decke ist unzulässig.
Für Verkehrslasten bis 2,0 kN/m²
Durch die Annahme von Verkehrslasten werden alle planmäßigen, veränderlichen Lasten auf Decken einer definierten Nutzung berücksichtigt. Diese Lasten entstehen durch Personen und Möbel. Dabei ist eine Nutzung analog Wohnraum, Aufenthaltsraum, Bürofläche, Arbeitsfläche und Flur gemäß Kategorie A3 bzw. B1 nach DIN 1055-3 bzw. DIN EN 1991-1-1/NA eingeschlossen. Die Anwendung in öffentlich zugänglichen Bereichen ist unzulässig.
Zur Querverteilung der planmäßigen Auflasten dient eine Holzwerkstoffplatte mit einer Dicke ≥ 22 mm, bei Brand- oder Schallschutzanforderungen mit weiteren Beplankungslagen. Die Systemvariante Knauf Cubo Empore / Empore Brüstung ist auch mit größeren Profilen und einer größeren Spannweite erhältlich.
CAD-Details K376.de herunterladen

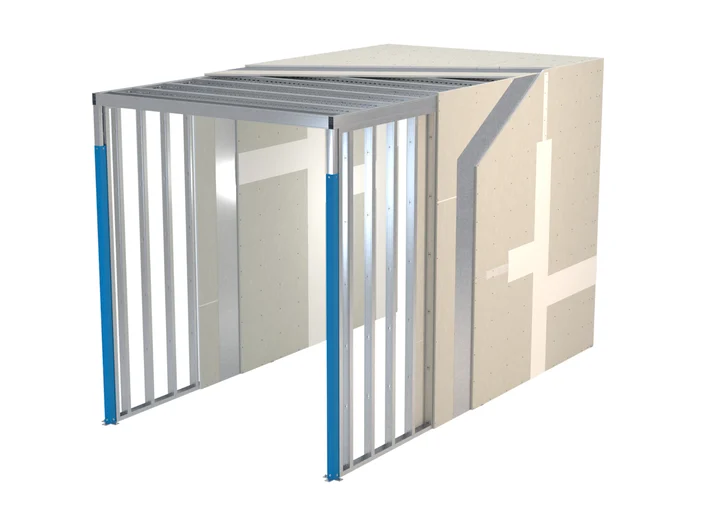

Knauf Cubo Fluchttunnel
Mit der konstruktiven Leichtigkeit des Systems Cubo lassen sich die extremen Anforderungen an Fluchttunnel mühelos erfüllen. Eine spezielle Unterkonstruktion sichert die hohe Belastbarkeit, die mehrschichtige Beplankung als Schutzhülle erfüllt höchste Anforderungen an Statik, Brandschutz und Stabilität. Cubo Fluchttunnel ist die sichere Verbindung zwischen einzelnen Bauabschnitten, ein kontrollierter Weg für die Feuerwehr und Schutztunnel vor herabfallenden Bauteilen.
Ihre Vorteile
- Leichte Konstruktion, hoch effektiv
- Nachgewiesene Sicherheit
- Variable Rettungsweg-Führung
- Temporäre Lösungen schnell realisierbar
- Feuerschutz für 90 Minuten
- Widerstandsfähigkeit gegen Stoßbeanspruchung von 3000 Nm
Der Knauf Cubo Fluchttunnel bietet als selbsttragendes Raum-in-Raum System eine Feuerwiderstandsdauer von 90 Minuten sowie eine allseitige Widerstandsfähigkeit gegen Stoßbeanspruchung von 3000 Nm. Diese Widerstandsfähigkeit wird durch eine Lage Stahlblech (t = 0,5 mm) zwischen den Beplankungslagen der Wände sowie unterhalb oder zwischen den Beplankungslagen der Deckenoberseite erreicht.
CAD-Details K377.de Herunterladen
