BASISWISSEN TROCKENBAU

PROFIL-, MONTAGE- UND BEFESTIGUNGSTECHNIK

KNAUF WANDPROFILE

Produkt	Einsatzgebiet	Steghöhe mm	Flanschbreite mm	Dicke mm	Länge cm
Rahmenprofil UW-dB	zur Befestigung an Wand und Decke	50/75/100	40	0,6	200/400
Ständerprofil CW-dB	zum Einstellen in UW-dB-Profile	50/75/100	50	0,6	260/300/350
Türsturz-Profil	für Bauöffnungen 76/88,5/101 cm	50/75/100	40	-	-
Aussteifungsprofil UA	für Türrahmen und Sanitäreinbauteile	50/75/100	40	2	260/300
Türpfostensteckwinkel	zur Befestigung von CW-dB- und UA-Profilen	50/75/100	-	2	-
Alu-Eckschutzprofil	Kantenschutz für Gipsplatten	-	23,5/23,5	0,5	250
PVC-Eckschutzprofil	Kantenschutz für Gipsplatten	-	23	0,6 - 1	250

KNAUF DECKENPROFILE

Produkt	Einsatzgebiet	Steghöhe mm	Flanschbreite mm	Dicke mm	Länge mm
Deckenprofil CD	zur Abhängung auf Metallunterkonstruktion	60	27	0,6	260/310/400
Hutprofil für Dachgeschossausbau	zur Montage der Metallunterkonstruktion	98	15	0,6	260
Wandanschlussprofil UD	zur Deckenabhängung auf Metallunterkonstruktion	28	27	0,6	300
Direktabhänger auf Holzlatten	zur Deckenabhängung auf Holzunterkonstruktion	-	-	-	-
Direktabhänger für Decken-Profil CD	zur Deckenabhängung mit CD-Profilen	-	-	-	-
Anker-Fix-Schnellabhänger	zur Deckenabhängung mit CD-Profilen - nachträgliche Verriegelung	-	-	-	-
Profil-/Multiverbinder	zur Deckenabhängung mit CD-Profilen	-	-	-	-
Kreuz-Verbinder	zur Deckenabhängung mit CD-Profilen	-	-	-	-
Draht mit Öse	zur Deckenabhängung mit CD-Profilen	-	-	-	12,5/25/37,5/50/70

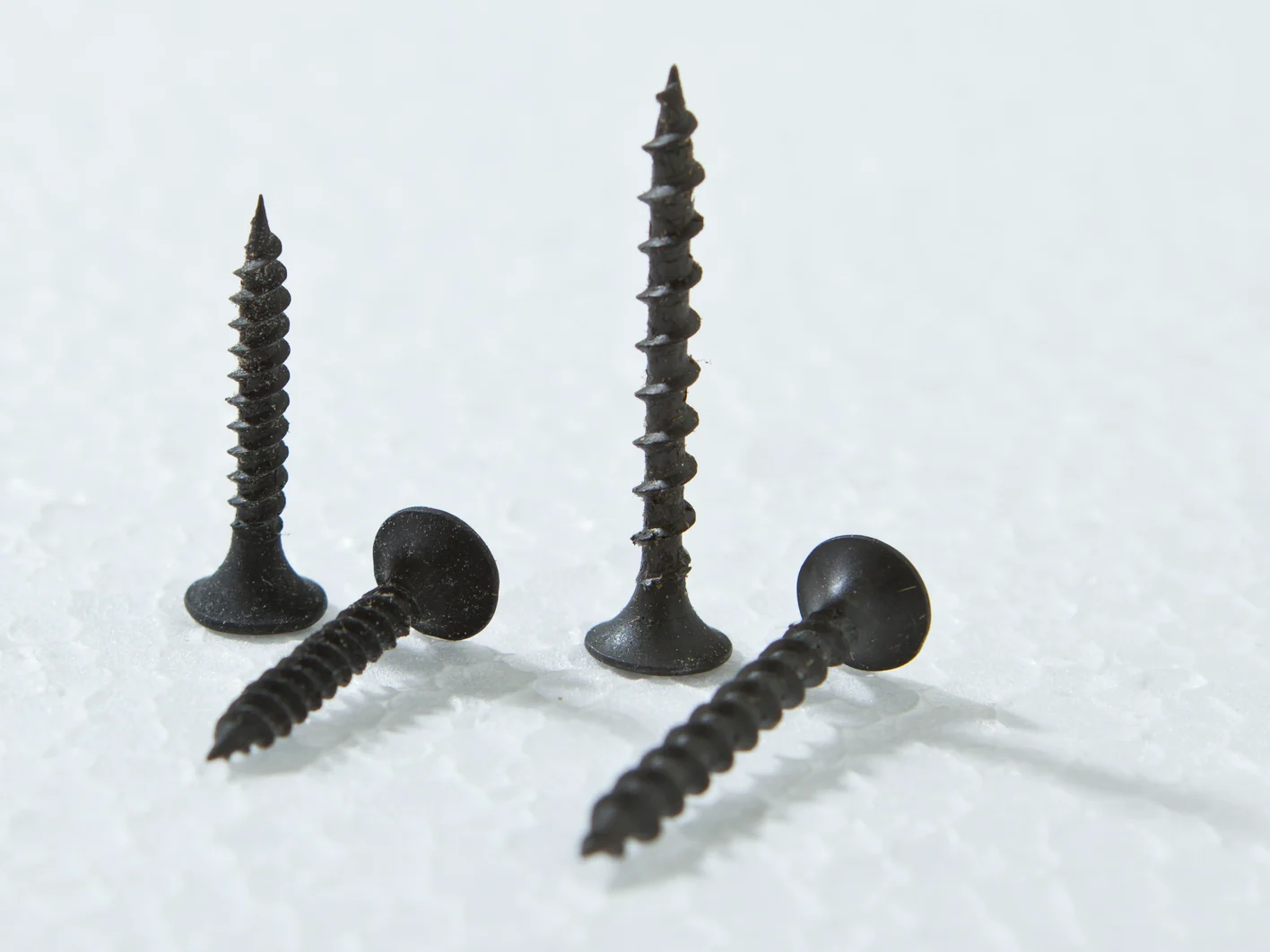

KNAUF SPEZIALSCHRAUBEN RICHTIG EINGESETZT

Knauf Schnellbauschrauben Feingewinde TN 25/35/45/55:

Zur sicheren Befestigung der Gipsplatten auf Metallunterkonstruktionen bis 0,7 mm Metallstärke, z.B. CW-dB-, UW-dB- und CD-Profilen.
Selbstschneidende Spezialschrauben für problemloses Verschrauben.

Knauf Schnellbauschrauben Grobgewinde TN 35/45/55:

Hochwertige Qualitätsschrauben zur Montage von Gipsplatten auf Holzunterkonstruktionen. Sichere Verschraubung von Holzverbindungen.

Knauf Schnellbauschrauben Bohrspitze TB 25/35:

Hochwertige Qualitätsschrauben zur Montage von Gipsplatten auf Metall-Unterkonstruktionen bis 2 mm Materialstärke, z.B. UA-Aussteifungsprofil.

Bei Metallunterkonstruktionen muss die Eindringtiefe der Schraube in das Profil mind. 10 mm betragen. Bei Holzunterkonstruktionen mind. 19 mm. (Eindringtiefe=Schraubenlänge abzüglich Stärke der Beplankung)

Beispielrechnung: Metallständerwand doppelt beplankt mit 12,5 mm Feuchtraumplatten (ergibt eine Stärke der Beplankung von 25 mm): Die Schraubenlänge muss mind. 35 mm gewählt werden, um die Eindringtiefe von 10 mm sicherzustellen.

BEFESTIGUNGSTECHNIK FÜR SCHWERGEWICHTE AN GIPSPLATTEN

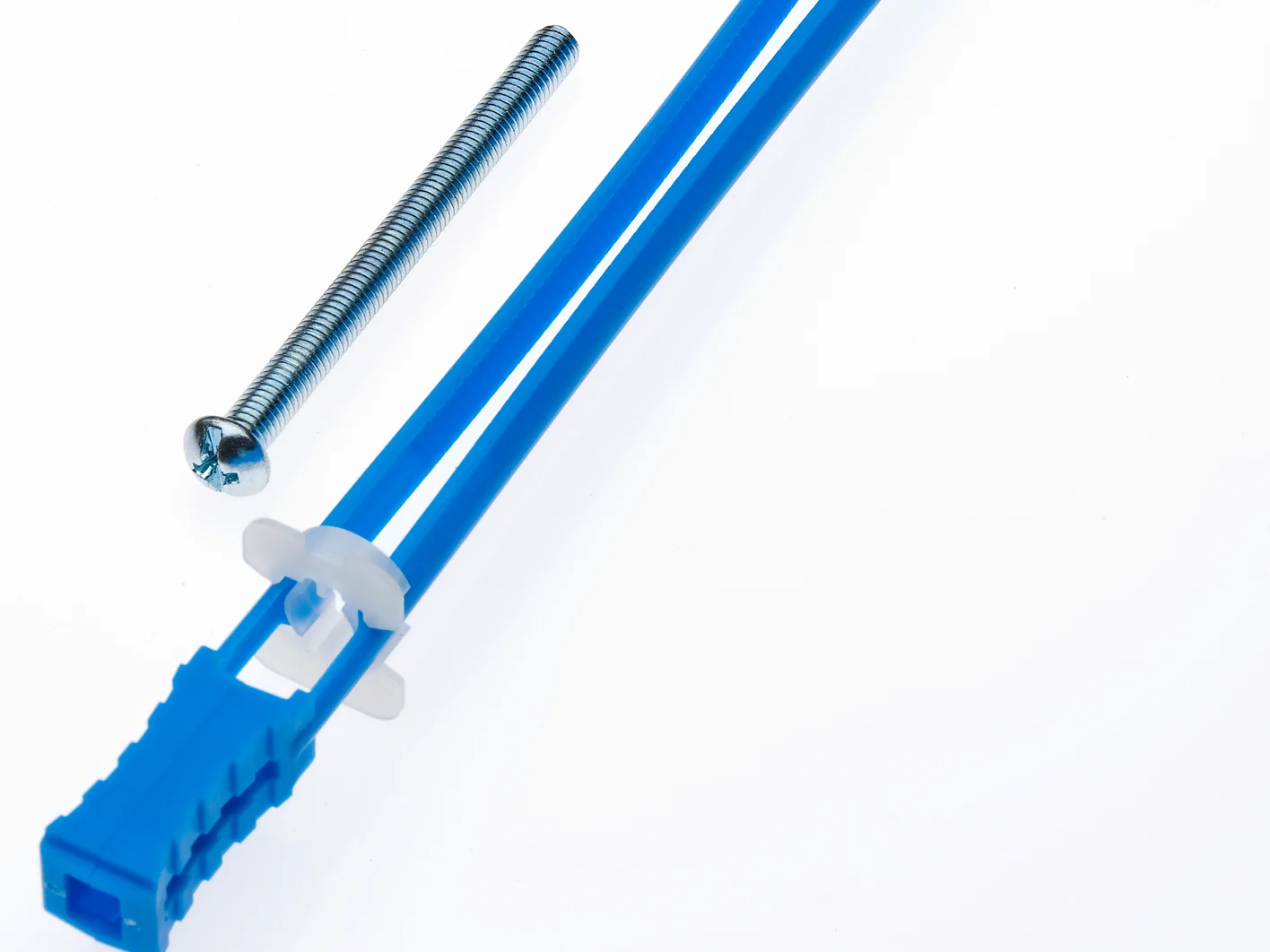

Knauf Holraumdübel
belastbar bis max. 60 kg
Mit dem Knauf Hohlraumdübel können auch Schwergewichte wie Flachbildschirme, Hängeschränke, Garderoben oder Dunstabzugshauben an Metallständerwänden, Vorsatzschalen, Vorwänden und abgehängten Decken befestigt werden.
Mindesthohlraumtiefe: 50 mm
Borlochdurchmesser: 13 mm
Befestigungsabstand der Dübel: > 75 mm
Mind. zwei Dübel pro Konsollast
An abgehängten Decken darf die unmittelbar an der Beplankung befestigte Einzellast 6 kg je Plattenspannweite und Meter nicht überschreiten. Schwerere Lasten sind direkt an der Rohdecke zu befestigen.

Dübelbelastbarkeit (Zug- und Abscherbelastung)

Beplankungsdicke	8 mm	16 mm (2 x 8 mm)	12,5 mm	25 mm (2 x 12,5 mm)
GKB	-	-	35 kg	55 kg
GKFI (Top 2000)	-	-	35 kg	55 kg
GKFI (Diamant)	-	-	40 kg	60 kg
Aquapanel	25 kg	60 kg	-	-

Maximal zulässiges Schrankgewicht in kg und mind. Dübelanzahl:

Schrankbreite			Schranktiefe (Schrankhöhe mind. 30 cm)
-	10 cm	20 cm	30 cm	40 cm	50 cm	60 cm
40 cm	31 kg / 2 43 kg / 2	28 kg / 2 40 kg / 2	25 kg / 2 37 kg / 2	22 kg / 2 34 kg / 2	19 kg / 2 31 kg / 2	16 kg / 2 28 kg / 2
60 cm	46 kg / 2 64 kg / 2	42 kg / 2 60 kg / 2	37 kg / 2 55 kg / 2	33 kg / 2 51 kg / 2	28 kg / 2 46 kg / 2	24 kg / 2 42 kg / 2
80 cm	62 kg / 2 86 kg / 2	56 kg / 2 80 kg / 2	50 kg / 2 74 kg / 2	44 kg / 2 68 kg / 2	38 kg / 2 62 kg / 2	32 kg / 2 56 kg / 2
100 cm	77 kg / 3 107 kg / 2	70 kg / 3 100 kg / 2	62 kg / 2 92 kg / 2	55 kg / 2 85 kg / 2	47 kg / 2 77 kg / 2	40 kg / 2 70 kg / 2
120 cm	93 kg / 3 129 kg / 3	84 kg / 3 120 kg / 3	75 kg / 3 111 kg / 3	66 kg / 2 102 kg / 2	57 kg / 2 93 kg / 2	48 kg / 2 84 kg / 2

Werte 1. Zeile jeweils einlagige Beplankung: XX kg / X = 12,5 mm einlagige Beplankung / ≥ Dübelzahl
Werte 2 Zeile jeweils doppelte Beplankung: XX kg / X = 25 mm (2x 12,5 mm) zweilagige Beplankung / ≥ Dübelzahl

Hinweise: Ständerwände dürfen an beliebiger Stelle durch Konsollasten bis 70 kg/m Wandlänge belastet werden.
Bei Zwischenwerten ist der ungünstigere Wert anzunehmen.

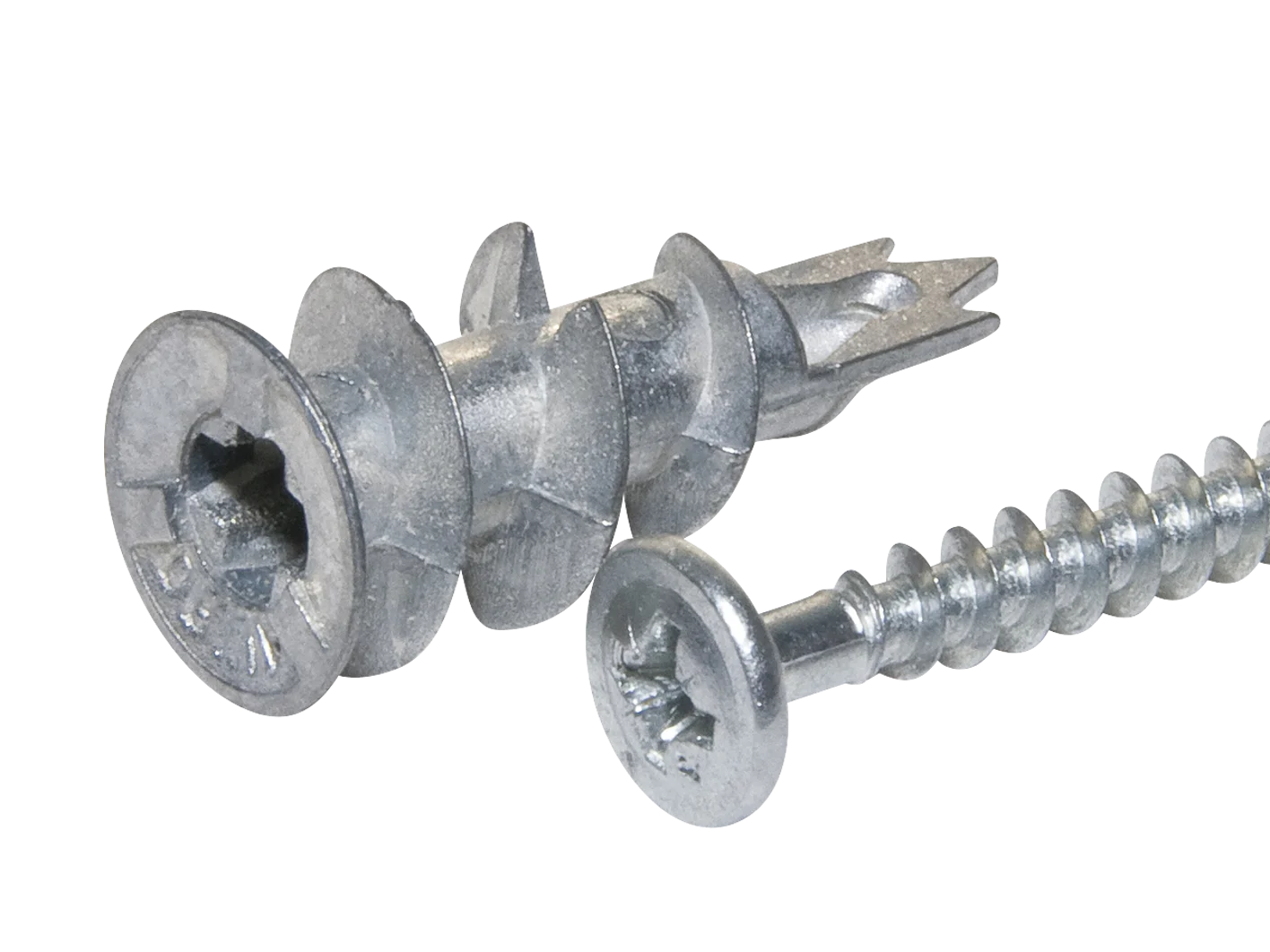

ID_109065_ID_109065_Gipsplattenduebel_gespiegelt

Knauf Gipsplattendübel

belastbar bis max. 25 kg
Der selbstbohrende Knauf Gipsplattendübel ermöglicht eine sichere, formschlüssige Befestigung von mittelschweren Lasten an Metallständer-, Trockenputzwänden sowie Vorsatzschalen und Vorwänden. Zur Montage reicht ein Akkuschrauber mit handelsüblichem Bit. Kein Vorbohren nötig.
Befestigungsabstand der Dübel: > 75 mm
Nicht für den Deckenbereich geeignet
Um die Schraube herauszudrehen, hinten auf den Akkuschrauber drücken, damit der Dübel in der Wand stecken bleibt.

Dübelbelastbarkeit (Zugbelastung)

Beplankungsdicke	9,5 mm	12,5 mm	25 mm (2 x 12,5 mm)
GKB	6 kg	6 kg	15 kg
GKFI (Top 2000)	-	10 kg	20 kg
GKFI (Diamant)	-	15 kg	25 kg
Mindesthohlraumtiefe	27,5 mm	24,5 mm	12 mm

Knauf Befestigungsschraube

belastbar bis max. 20 kg

Die universell einsetzbare Knauf Befestigungsschraube mit Linsenkopf dient der direkten Befestigung von leichten Gegenständen wie Bildern an Metallständer-, Trockenputzwänden, Vorsatzschalen und Vorwänden.

Befestigungsabstand der Schrauben: > 75 mm
Nicht für den Deckenbereich geeignet

Dübelbelastbarkeit (Zugbelastung)

Beplankungsdicke	9,5 mm	12,5 mm	25 mm (2 x 12,5 mm)
GKB	4 kg	4 kg	8 kg
GKFI (Top 2000)	-	5 kg	10 kg
GKFI (Diamant)	-	10 kg	20 kg
Mindesthohlraumtiefe	25,5 mm	22,5 mm	10 mm
