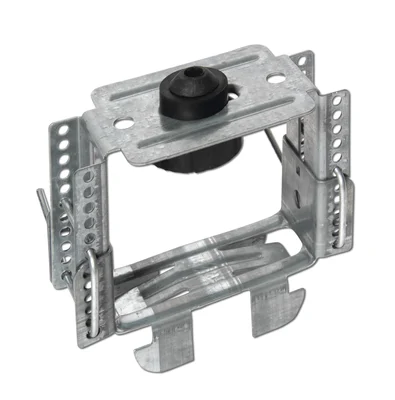

Justierbarer Direktschwingabhänger für CD 60/27
Zur akustisch entkoppelten Befestigung der Unterkonstruktion abgehängter Decken
- Akustische Entkoppelung
- Abhängehöhen von 35 - 84 mm
- Lieferung inkl. Oberteil, Unterteil und Splinten
- Einfache Profilbefestigung
Anwendungsbereich
Beschreibung & Details
Der justierbare Direktschwingabhänger ist ein akustisch entkoppelter Abhänger aus Stahlblech mit 0,40 kN Tragkraft zur nachträglich justierbaren Befestigung der Unterkonstruktion abgehängter Decken. Er wird mit Nonius-Splinten fixiert, wodurch eine Feinjustierung der Abhängehöhe auch nach Montage der Unterdecke kein Problem ist.
Produkteigenschaften
- Akustische Entkoppelung
- Abhängehöhen von 35 - 84 mm
- Lieferung inkl. Oberteil, Unterteil und Splinten
- Einfache Profilbefestigung
Anwendungshinweise
1) Falls erforderlich Vorbohren des Untergrundes (Beton/Trapezblech) im erforderlichen Achsabstand.
2) Verankerung des Abhänger-Oberteils mit für den Untergrund geeignetem Befestigungsmittel (mittig oder in den Flügeln).
3) Befestigung des Abhänger Unterteils mittels der mitgelieferten Nonius-Splinte am Oberteil.
4) Bei Bedarf Abhängehöhe nachjustieren.
Anwendungsbereich
Mit dem justierbaren Direktschwingabhänger können Abhängehöhen zwischen 35 und 84 mm realisiert werden. Gleichzeitig erlaubt er Toleranzen für den Höhenausgleich bei unregelmäßigem Untergrund.
Er wird immer dann eingesetzt, wenn hohe anforderungen an den Schallschutz bestehen und die Wahrscheinlichkeit hoch ist, dass die Abhängehöhe mancher Abhänger nachträglich feinjustiert werden muss. Durch die Fixierung mit Nonius-Splinten geht das besonders schnell und einfach.
