Kreuzverbinder für CD 60/27
Zur Erstellung von Profilkreuzverbindungen- Einfache und sichere Verbindung der Grund- und Tragprofile einer Deckenunterkonstruktion
- Einfache Profilausrichtung durch Justierflügel
- Passgenauer Sitz auf Knauf Deckenprofilen
- Kann direkt über dem CD-Längsverbinder und dem Multiverbinder befestigt werden
Anwendungsbereich
Beschreibung & Details
Der Kreuzverbinder für CD 60/27 aus Stahlblech sorgt für die einfache und sichere Verbindung der Grund- und Tragprofilen einer Unterkonstruktion aus CD-Profilen.
Produkteigenschaften
- Einfache und sichere Verbindung der Grund- und Tragprofile einer Deckenunterkonstruktion
- Einfache Profilausrichtung durch Justierflügel
- Passgenauer Sitz auf Knauf Deckenprofilen
- Kann direkt über dem CD-Längsverbinder und dem Multiverbinder befestigt werden
- Bedarf: 1 Kreuzverbinder pro Verbindungspunkt erforderlich
- Lieferung ungebogen
Anwendungshinweise

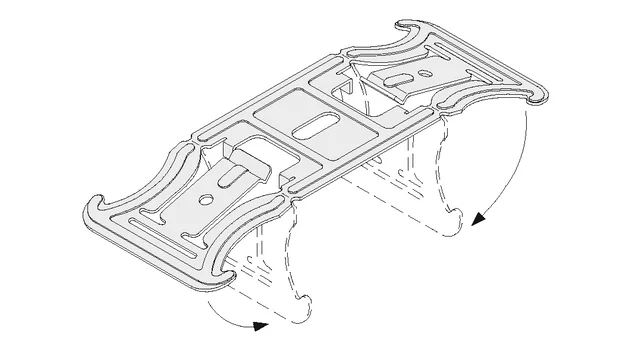

1) Tragarme des Kreuzverbinders um 90° zur Basis umbiegen.
2) Justierflügel nach außen aufbiegen.
3) Kreuzverbinder leicht schräg über das Grundprofil schieben und die Tragarme der einen Seite ins Tragprofil einhaken.
4) Von oben auf die Basis drücken und so die Tragarme auf der anderen Seite zum einrasten bringen.
5) Der Kreuzverbinder ist nun montiert, die Profile lassen sich aber noch problemlos verschieben. Nach erfolgter Ausrichtung der Profile die Justierflügel zubiegen und so die Kreuzverbindung fixieren.
Anwendungsbereich
Der Kreuzverbinder dient zur Erstellung von Profilkreuzverbindungen aus CD 60/27-Profilen.
