Kreuzverbinder für UA- mit CD-Profil

• Einfache und sichere Verbindung der Grund- und Tragprofile einer Deckenunterkonstruktion
• Einfache Profilausrichtung durch Justierflügel
• Passgenauer Sitz auf Knauf Deckenprofilen
• Kann direkt über dem CD-Längsverbinder und dem Multiverbinder befestigt werden
• Bedarf: 1 Kreuzverbinder pro Verbindungspunkt erforderlich
• Lieferung ungebogen

Der Kreuzverbinder dient zur Erstellung von Profilkreuzverbindungen aus UA 50/40 Grundprofilen mit CD 60/27 Tragprofilen.

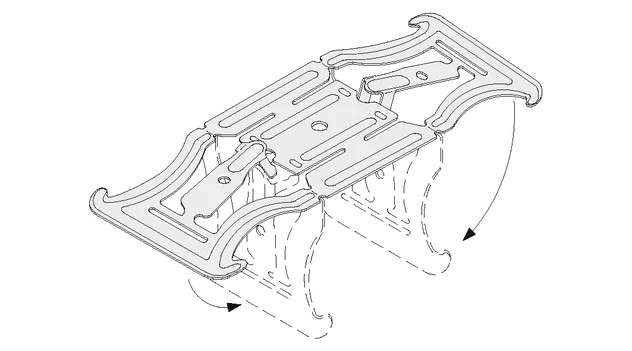

1) Tragarme des Kreuzverbinders um 90° zur Basis umbiegen.

2) Justierflügel nach außen aufbiegen.

3) Kreuzverbinder leicht schräg über das UA-Grundprofil schieben und die Tragarme der einen Seite ins CD-Tragprofil einhaken.

4) Von oben auf die Basis drücken und so die Tragarme auf der anderen Seite zum einrasten bringen.

5) Der Kreuzverbinder ist nun montiert, die Profile lassen sich aber noch problemlos verschieben. Nach erfolgter Ausrichtung der Profile die Justierflügel zubiegen und so die Kreuzverbindung fixieren.
