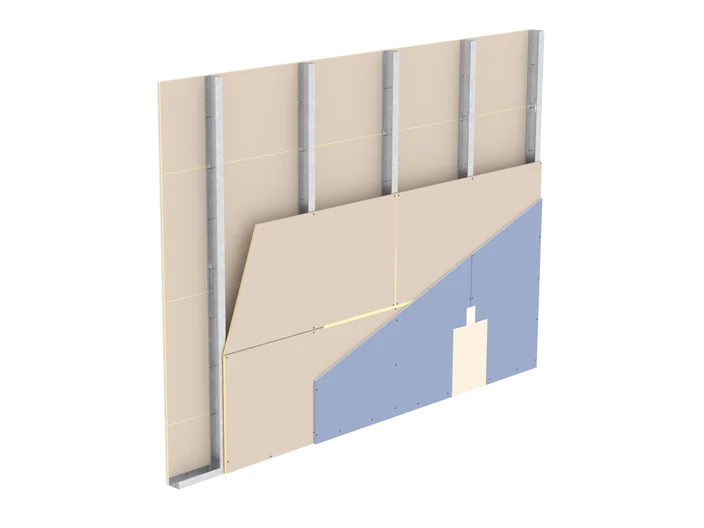

Knauf Strahlenschutzwände Safeboard bestehen aus einer Metall-Unterkonstruktion als Einfachständerwerk und einer beidseitigen ein- oder mehrlagigen Beplankung aus Safeboard Platten und ggf. einer beidseitigen Decklage aus Diamant Platten.
Knauf Strahlenschutzwände Bleiblech bestehen aus einer Metall-Unterkonstruktion als Einfachständerwerk und einer ein- oder beidseitigen Beplankung mit Knauf Strahlenschutzplatten Bleiblech und ggf. Knauf Gipsplatten.
Das Ständerwerk wird umlaufend mit den angrenzenden Bauteilen verbunden. Im Wandhohlraum können Dämmstoffe für Schall- und Wärmeschutz sowie Installationen (Elektro, Sanitär, ...) eingebaut werden. Knauf Strahlenschutzwände sorgen für die erforderliche bauliche Strahlungsabschirmung zu Nachbarräumen. Sie finden ihre Anwendung im Bereich der Röntgendiagnostik und Röntgentherapie geringer Leistung.
Einsatzbereiche
Mit Knauf Safeboard Strahlenschutzplatten und ggf. einer Decklage aus Diamant Platten sind solche Konstruktionen besonders wirtschaftlich. Bei hohen Anforderungen an den Strahlenschutz (hoher Bleigleichwert) werden Strahlenschutzwände mit Strahlenschutzplatten Bleiblech mit 0,5-3 mm dicker Bleiblechkaschierung beplankt.

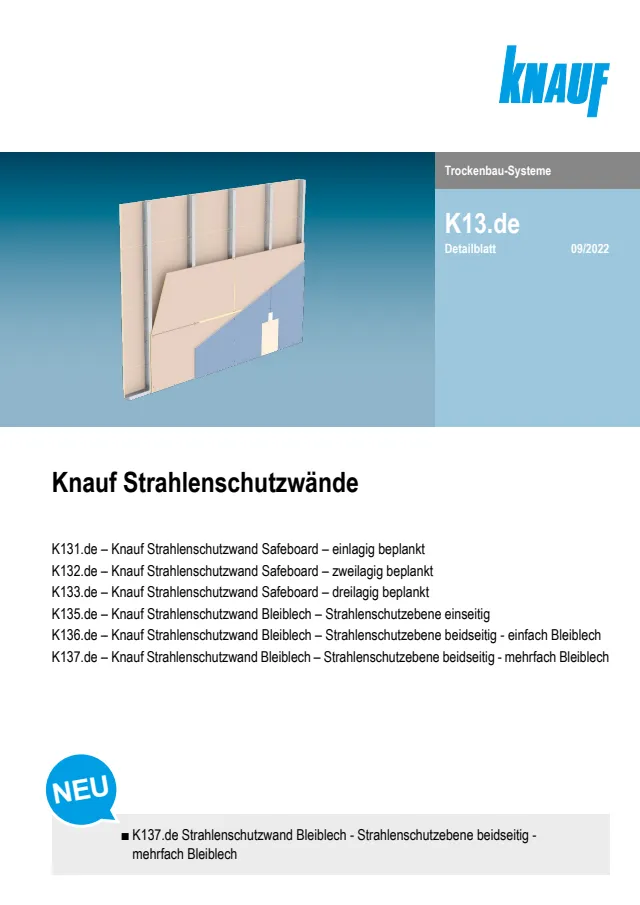

Übersicht Systeme
- K131.de - Knauf Strahlenschutzwand Safeboard - einlagig beplankt
- K132.de - Knauf Strahlenschutzwand Safeboard - zweilagig beplankt
- K133.de - Knauf Strahlenschutzwand Safeboard - dreilagig beplankt
- K135.de - Knauf Strahlenschutzwand Bleiblech - Strahlenschutzebene einseitig
- K136.de - Knauf Strahlenschutzwand Bleiblech - Strahlenschutzebene beidseitig - einseitig Bleiblech
- K137.de - Knauf Strahlenschutzwand Bleiblech – Strahlenschutzebene beidseitig - mehrfach Bleiblech
Schnelle Hilfestellung bei der Systemsuche
Das passende System für jede Anforderung: Der Knauf Systemfinder macht es mit nur wenigen Klicks möglich.
K131.de Knauf Strahlenschutzwand Safeboard - einlagig beplankt
Das Strahlenschutzwandsystem K131.de besteht aus einem Einfachständerwerk und ist mit einer Lage Safeboard je Seite beplankt.
Das geringere Eigengewicht der Safeboard im Vergleich zu bleiblechkaschierten Platten vereinfacht die Ausführung.
- Ohne Bleiblech
- Hinterlegung der Fugen mit Bleiblechstreifen nicht erforderlich
- Wandhöhe bis: 9,70 m
- Bewertetes Luftschalldämm-Maß Rw bis: 60,9 dB

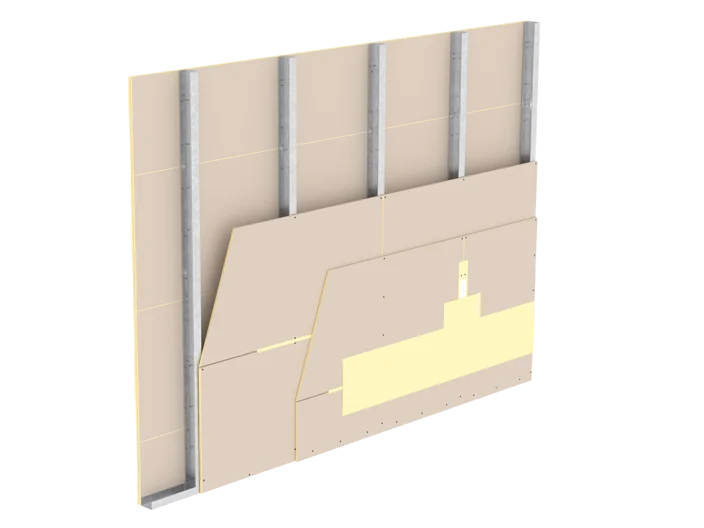

K132.de Knauf Strahlenschutzwand Safeboard - zweilagig beplankt
Das Strahlenschutzwandsystem K132.de besteht aus einem Einfachständerwerk und ist mit zwei Lagen Safeboard bzw. einer Lage Safeboard sowie einer Decklage Knauf Diamant Platten je Seite beplankt.
Das geringere Eigengewicht der Safeboard im Vergleich zu bleiblechkaschierten Platten vereinfacht die Ausführung.
- Ohne Bleiblech
- Hinterlegung der Fugen mit Bleiblechstreifen nicht erforderlich
- Wandhöhe bis: 11,40 m
- Bewertetes Luftschalldämm-Maß Rw bis: 70,4 dB
- Feuerwiderstandsklasse bis: F90

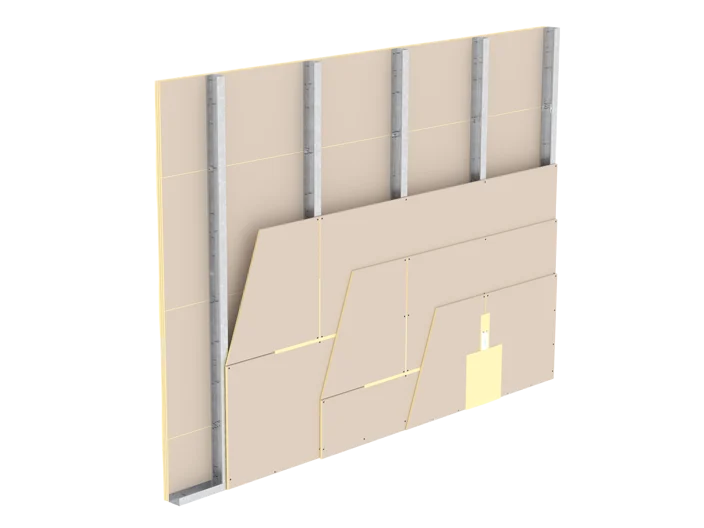

K133.de Knauf Strahlenschutzwand Safeboard - dreilagig beplankt
Das Strahlenschutzwandsystem K133.de besteht aus einem Einfachständerwerk und ist mit drei Lagen Safeboard bzw. zwei Lagen Safeboard sowie einer Decklage Knauf Diamant Platten je Seite beplankt.
Das geringere Eigengewicht der Safeboard im Vergleich zu bleiblechkaschierten Platten vereinfacht die Ausführung.
- Ohne Bleiblech
- Hinterlegung der Fugen mit Bleiblechstreifen nicht erforderlich
- Wandhöhe bis: 12,00 m
- Bewertetes Luftschalldämm-Maß Rw bis: 71,6 dB
- Feuerwiderstandsklasse bis: F90

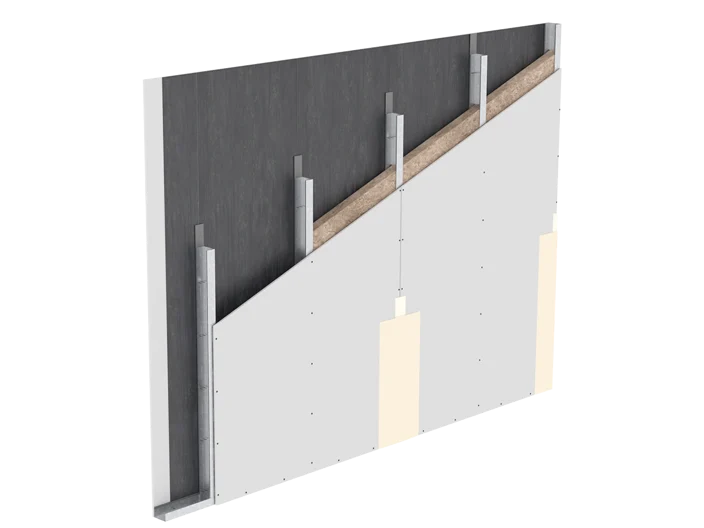

K135.de Knauf Strahlenschutzwand Bleiblech - Strahlenschutzebene einseitig
Das Strahlenschutzwandsystem K135.de besteht aus einem Einfachständerwerk und ist auf einer Wandseite mit einer Lage Strahlenschutzplatte mit Bleiblech und auf der anderen Wandseite mit einer Lage Knauf Bauplatte beplankt. Bei Anforderungen an Brand- oder Schallschutz wird die Wand doppelt je Wandseite beplankt mit entsprechender ergänzender Beplankung aus Feuerschutzplatte Knauf Piano oder Diamant.
- Wandhöhe bis: 8,55 m
- Bewertetes Luftschalldämm-Maß Rw bis: 63 dB
- Feuerwiderstandsklasse bis: F90

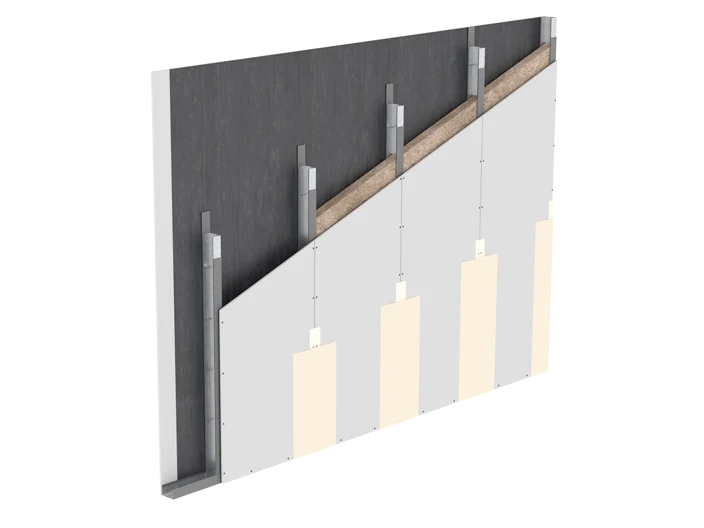

K136.de Knauf Strahlenschutzwand Bleiblech - Strahlenschutzebene beidseitig, einseitig Bleiblech
Das Strahlenschutzwandsystem K136.de besteht aus einem Einfachständerwerk und ist mit einer Lage Strahlenschutzplatte mit Bleiblech bzw. einer Lage Strahlenschutzplatte mit Bleiblech sowie einer Decklage Feuerschutzplatte Knauf Piano oder Diamant je Seite beplankt.
- Wandhöhe bis: 8,55 m
- Bewertetes Luftschalldämm-Maß Rw bis: 63 dB
- Feuerwiderstandsklasse bis: F90

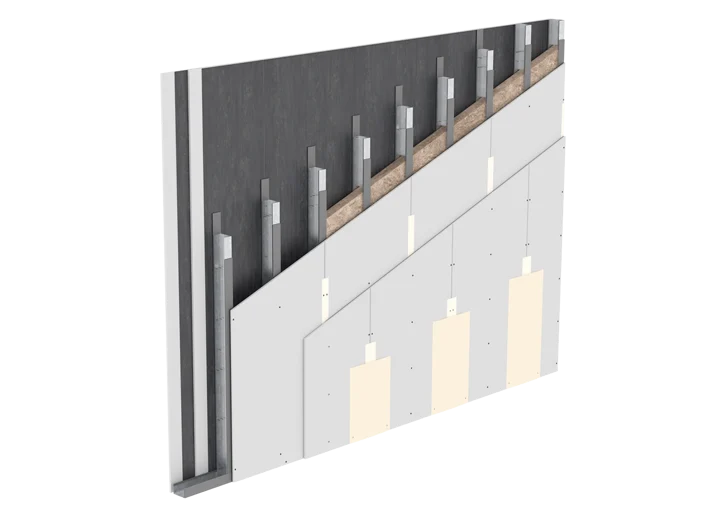

K137.de Knauf Strahlenschutzwand Bleiblech – Strahlenschutzebene beidseitig - mehrfach Bleiblech
Das Strahlenschutzwandsystem K137.de besteht aus einem Einfachständerwerk und ist mit zwei Lagen Strahlenschutzplatten mit Bleiblech je Seite beplankt. Für höchste Strahlenschutzanforderungen mit hohen Bleigleichwerten.
- Wandhöhe bis: 7,05 m
- Bewertetes Luftschalldämm-Maß Rw bis: 59 dB
- Feuerwiderstandsklasse bis: F90
