Knauf Schachtwände sind einseitig beplankte Metallständerwände mit Feuerwiderstandsklasse zum brand- und ggf. schallschutztechnischen Raumabschluss von Installationsschächten. Der Brandschutz ist sowohl von innen (Brand im Schacht, Schutz vor Übergreifen auf die umgebenden Räume) als auch von außen (Schutz der Installationen sowie der Brandübertragung auf andere Stockwerke) gewährleistet. Knauf Schachtwände bestehen aus einer Metall-Unterkonstruktion und einer einseitig aufgeschraubten ein- oder zweilagigen Beplankung aus Knauf Platten. Die Unterkonstruktion wird umlaufend (bei W628A.de nur seitlich) mit den angrenzenden Bauteilen verbunden. In die Unterkonstruktion können je nach System Dämmstoffe für Schall- und Wärmeschutz eingebaut werden.
Einsatzbereiche
Knauf Schachtwände werden zum brand- und ggf. schallschutztechnischen Raumabschluss von Installationsschächten eingesetzt. Der Brandschutz ist sowohl von innen (Brand im Schacht, Schutz vor Übergreifen auf die umgebenden Räume) als auch von außen (Schutz der Installationen sowie der Brandübertragung auf andere Stockwerke) gewährleistet.
Übersicht Systeme
- W628A.de Knauf Schachtwand – Freispannend
- W628B.de Knauf Schachtwand – Ständerwerk mit CW-Profilen
- W629.de Knauf Schachtwand – Ständerwerk mit CW-Doppelprofilen
- W635.de Knauf Schachtwand – Ständerwerk mit UW-Doppelprofilen
Schnelle Hilfestellung bei der Systemsuche
Das passende System für jede Anforderung: Der Knauf Systemfinder macht es mit nur wenigen Klicks möglich.
W628A.de Knauf Schachtwand – Freispannend
Das Schachtwandsystem W628A.de wird bis zu einer Schachtbreite von 2,00 m ohne Unterkonstruktion ausgeführt. Eine schlanke Bauweise zeichnet dieses Schachtwandsystem aus. Aus brandschutztechnischen Gründen ist eine zusätzliche Dämmung nicht erforderlich.
- Seitliche Randanschlüsse mit Winkelprofilen
- Freispannende horizontale Beplankung
- Wandhöhe bis: 15,00 m
- Schalldämm-Maß bis: 33 dB
W628B.de Knauf Schachtwand – Ständerwerk mit CW-Profilen
Das Schachtwandsystem W628B.de wird mit Einfachständerwerk mit Einfachprofilen ausgeführt. Aus brandschutztechnischen Gründen ist eine zusätzliche Dämmung nicht erforderlich.
- Metallständer CW
- Seitliche Randanschlüsse mit CW-Profilen, oberer und unterer Randanschluss mit UW-Profilen
- Ballwurfsicherheit möglich
- Dämmschicht optional
- Vertikale Beplankung bei Feuerschutzplatte Knauf Piano / Knauf Feuerschutzplatte / Fireboard / Diamant, horizontale Beplankung bei Massivbauplatte / Silentboard
- Wandhöhe bis: 7,00 m
- Schalldämm-Maß bis: 46,8 dB
W629.de Knauf Schachtwand – Ständerwerk mit CW-Doppelprofilen
Das Schachtwandsystem W629.de wird mit Einfachständerwerk aus Doppelprofilen ausgeführt. Dadurch sind besonders schlanke Lösungen möglich.
- Metallständer CW als Doppelprofile
- Seitliche Randanschlüsse mit CW-Profilen, oberer und unterer Randanschluss mit UW-Profilen
- Ballwurfsicherheit möglich
- Dämmschicht je nach Systemvariante optional
- Vertikale Beplankung bei Feuerschutzplatte Knauf Piano / Knauf Feuerschutzplatte / Fireboard / Diamant, horizontale Beplankung bei Massivbauplatte / Silentboard
- Wandhöhe bis: 7,00 m
- Schalldämm-Maß bis: 46,8 dB

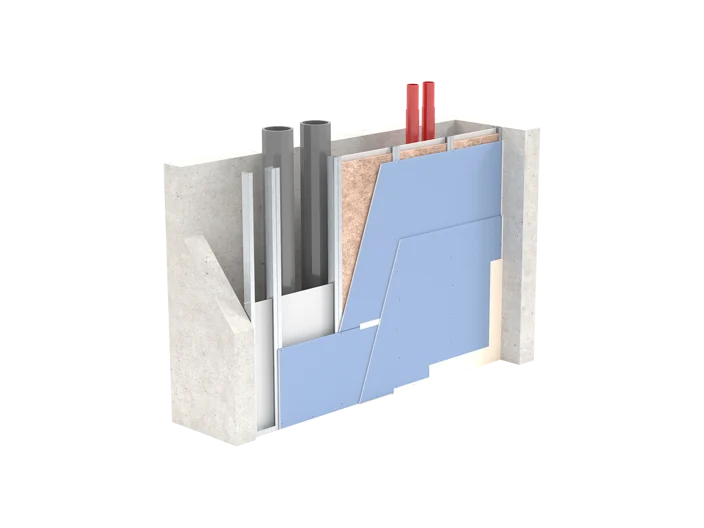

W635.de Knauf Schachtwand – Ständerwerk mit UW-Doppelprofilen
Das Schachtwandsystem W635.de ist als schlankes System mit zusätzlicher eingestellter Plattenlage auf der Schachtseite konstruktiv speziell auf Schallschutzanforderungen ausgerichtet.
- Metallständer UW als Doppelprofile mit schachtseitig eingestellter Lage 12,5 mm Feuerschutzplatte Knauf Piano
- Umlaufende Randanschlüsse mit UW-Profilen
- Ballwurfsicherheit auf Anfrage
- Dämmschicht erforderlich
- Horizontale Beplankung
- Wandhöhe bis: 5,00 m
- Schalldämm-Maß bis: 54 dB
