Stadtschloss Kuppeldecke, Berlin

Vorkonfektionieren, frei hängen, fertig

Wiederaufbau nach historischem Vorbild

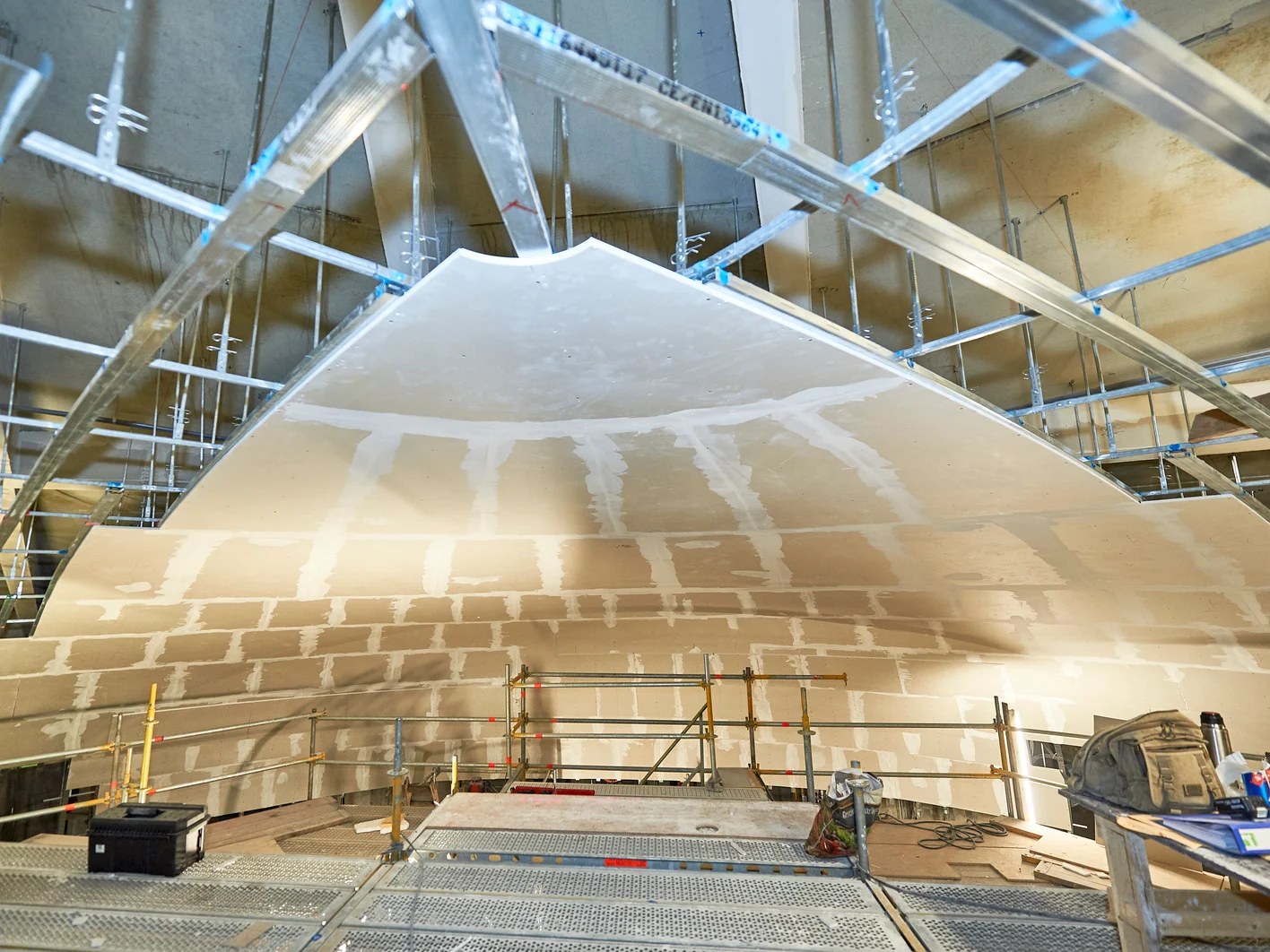

Beim Wiederaufbau des im 2. Weltkrieg teilweise ausgebrannten und 1950 gesprengten Berliner Schlosses wurde auch die große Kuppel rekonstruiert. Die frei hängende, ellipsenförmige Konstruktion kombiniert im Innenraum eine Unterkonstruktion aus gebogenen CD-Profilen mit einer Beplankung aus vorkonfektionierten Knauf Gipsplatten.

Aufgabe

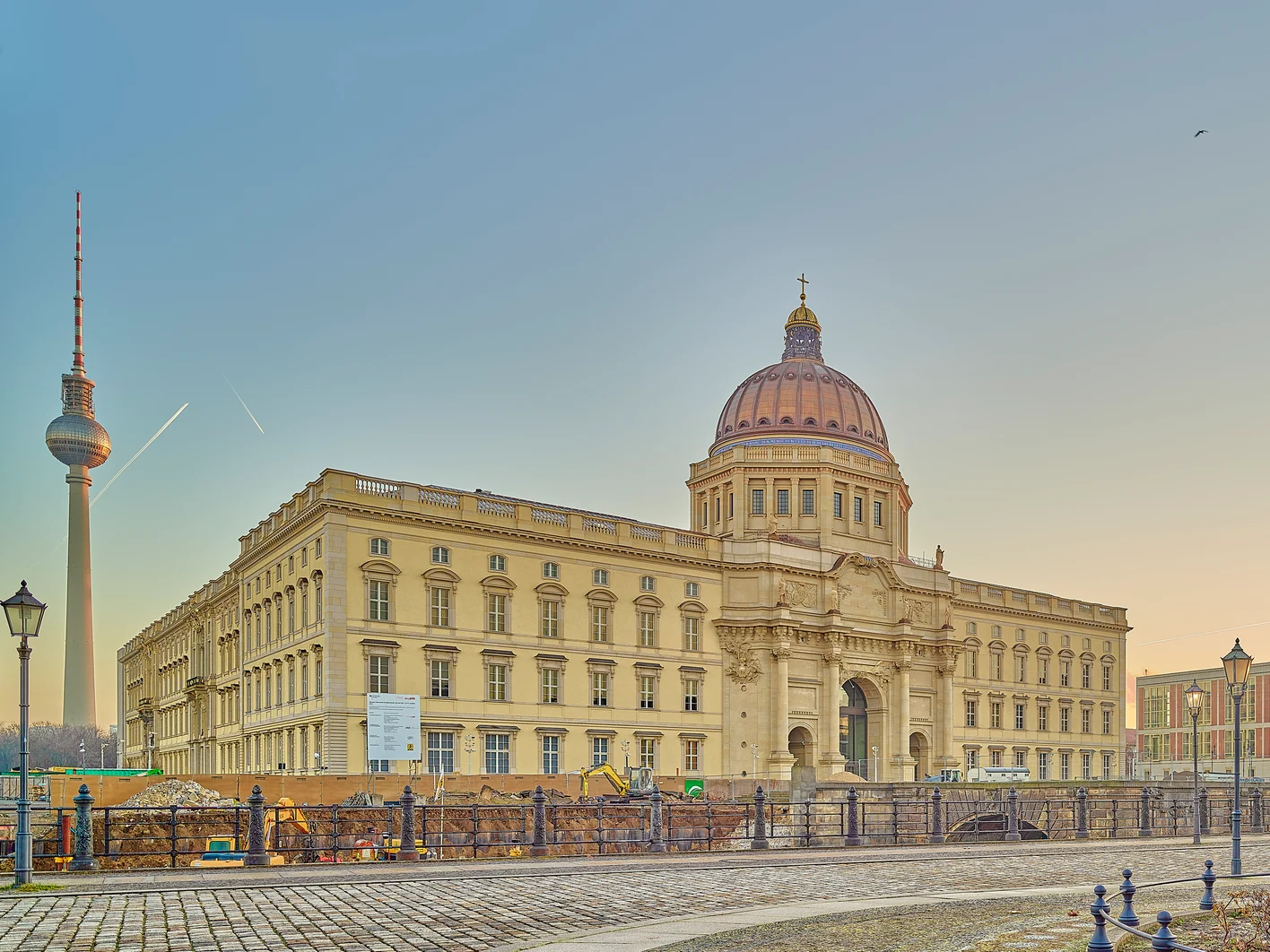

Das alte Berliner Schloss wurde im zweiten Weltkrieg durch einen Brand schwer beschädigt. 1950 wurden die Überreste gesprengt und das Gelände zum Aufmarschplatz umgestaltet. Von 2013 bis 2020 ließ der Bund die gesamte Anlage in ihren ursprünglichen Ausmaßen wieder aufbauen, einschließlich der großen Kuppel über dem Hauptportal. Um diese auch von innen zu gestalten, musste eine Kuppeldecke in Trockenbauweise eingezogen werden. Die Herausforderung dabei: Die 500 m2 große Konstruktion durfte nicht seitlich an den Wänden anliegen oder befestigt werden. Stattdessen musste sie frei von der Rohdecke abgehängt werden. Die Mitte der Kuppel musste zudem in Form einer gemäßigten Ellipse ausgeführt werden.

Lösung

Alle Einzelteile der ellipsenförmigen Kuppel – von der gebogenen horizontalen Unterkonstruktion über die vertikalen CD-Profile bis hin zur Beplankung – konfektionierte die Knauf Technikabteilung SOKO auf Basis eines detaillierten Aufmaßes vor. Der ausgeführte Korbbogen umfasst eine Fläche von 21,20 x 23,60 m mit einer Stichhöhe von 4,09 m. Die Knauf SOKO erstellte auch Verlegepläne für die Unterkonstruktion und die Beplankung und stellte diese der mit der Ausführung der Kuppel betrauten Top Spezialbau GmbH zur Verfügung. Zusätzlich wurden diese durch eine Einweisung vor Ort unterstützt.

Vorgebogene Abhängung

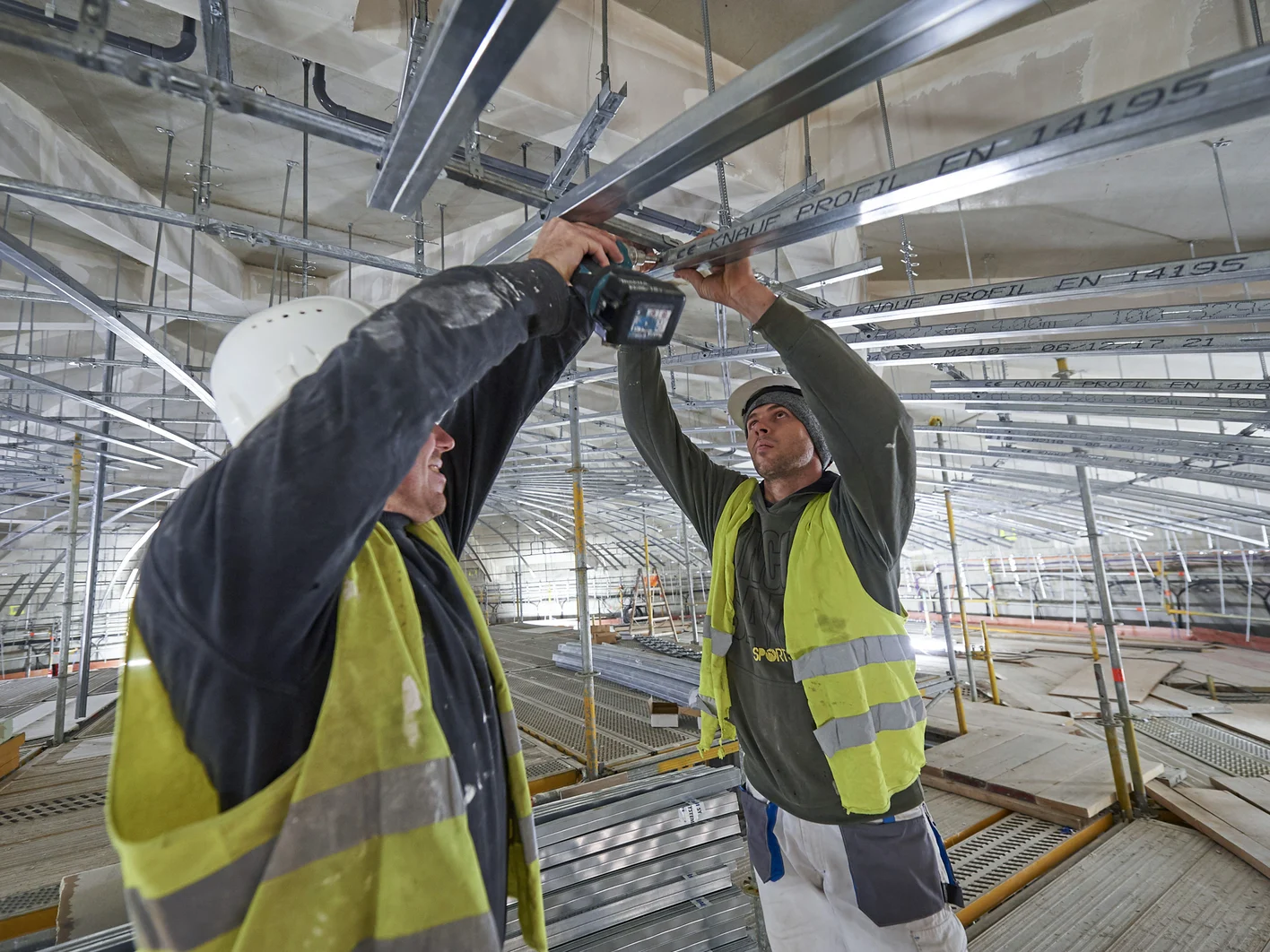

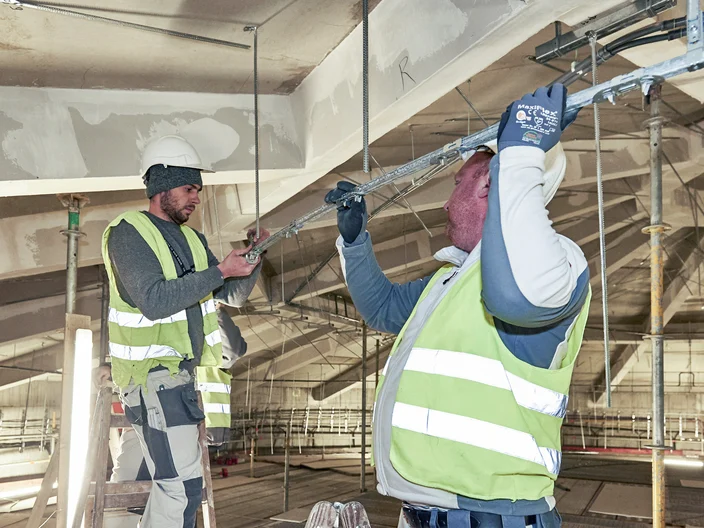

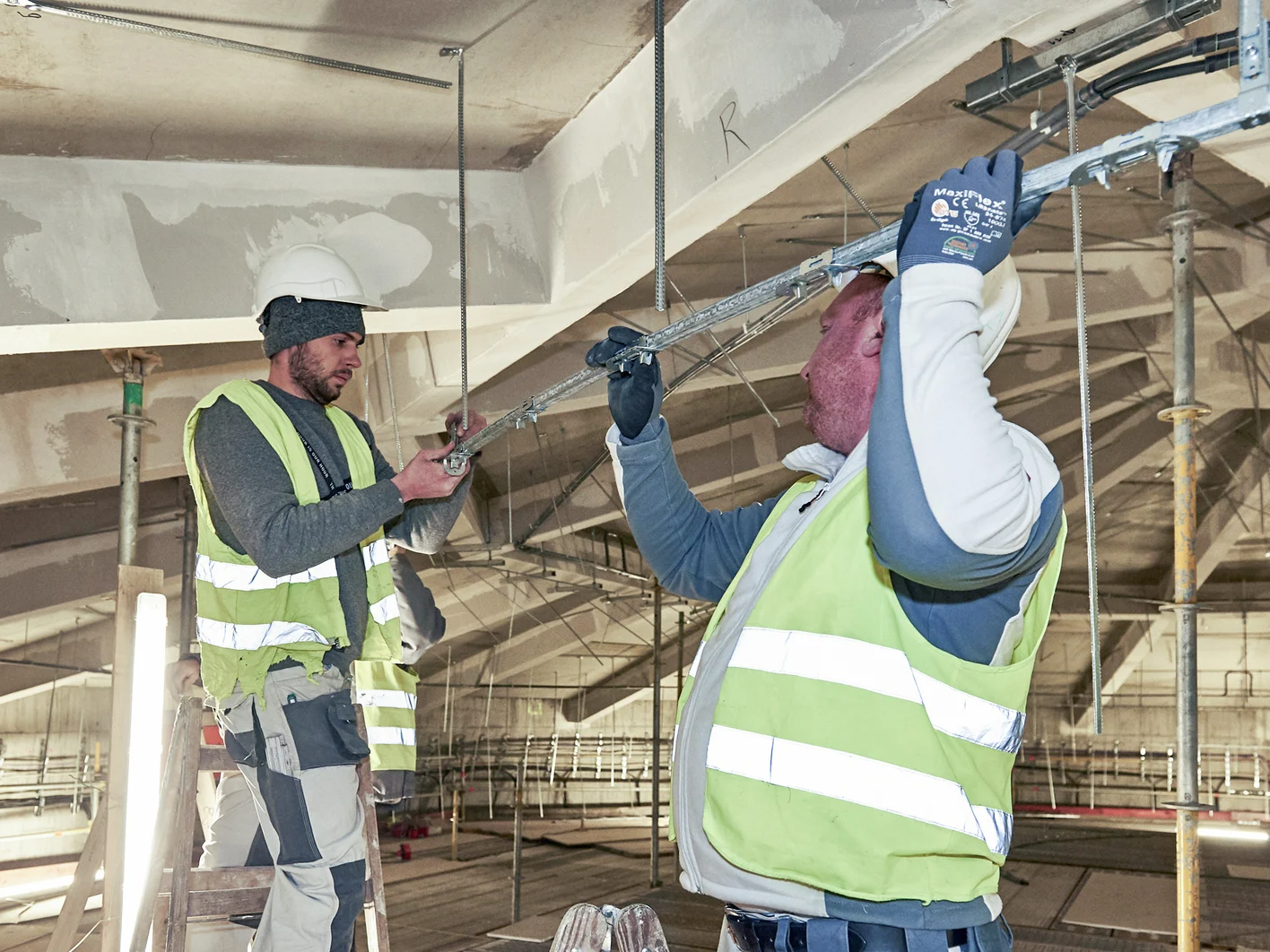

Auf der Baustelle hängten die Trockenbauer zunächst die vorgebogenen Vierkantrohre in 800 mm-Schritten von der oberen Mitte der Kuppel bis zum Fußpunkt an Noniushängern ab. Der Achsabstand zwischen den Abhängern betrug dabei 700 mm. Anschließend klippten die Handwerker die CD-Profile seitlich an den Direktbefestigungsklammern ein.

Vorgefertigte Beplankung

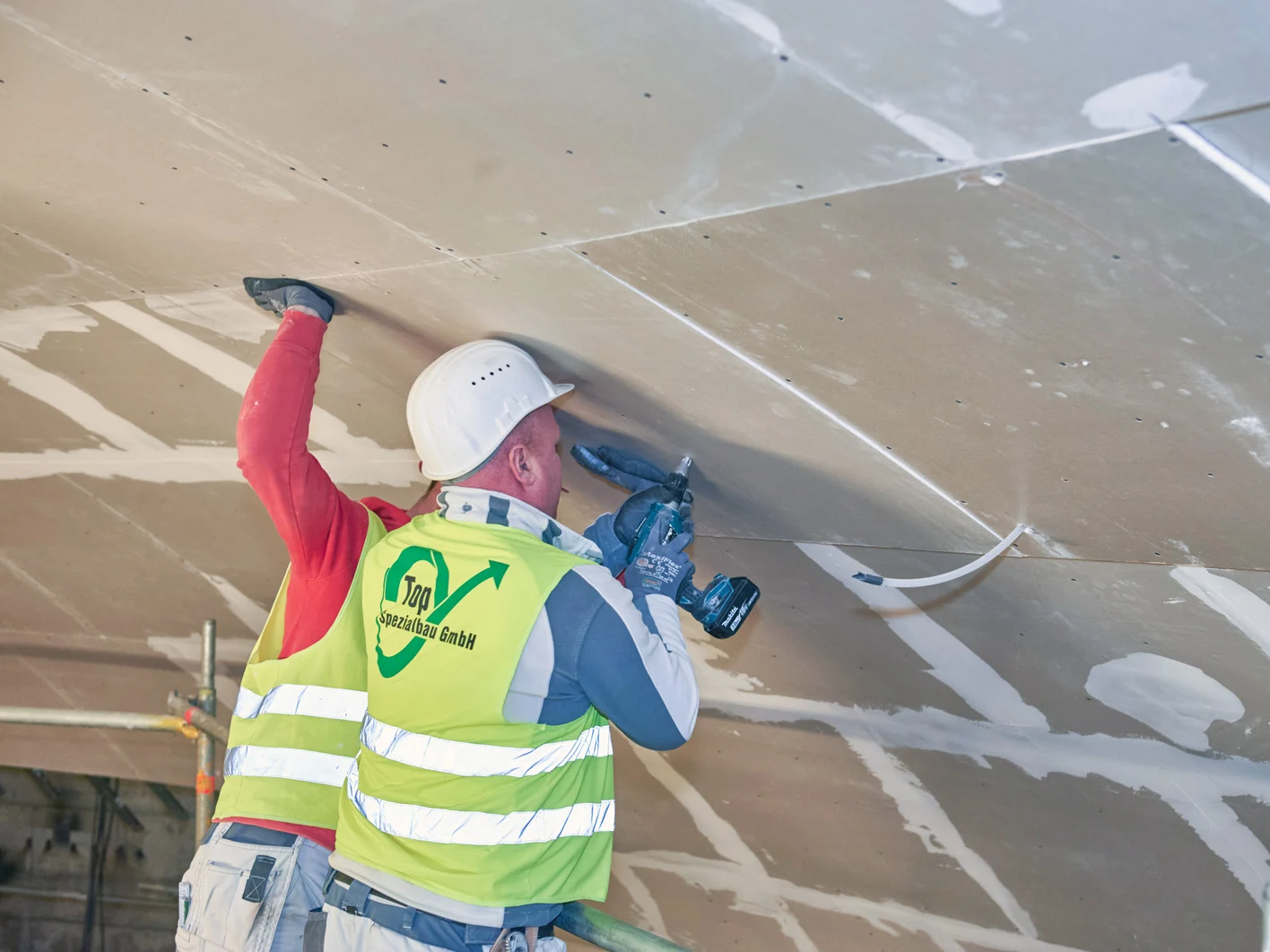

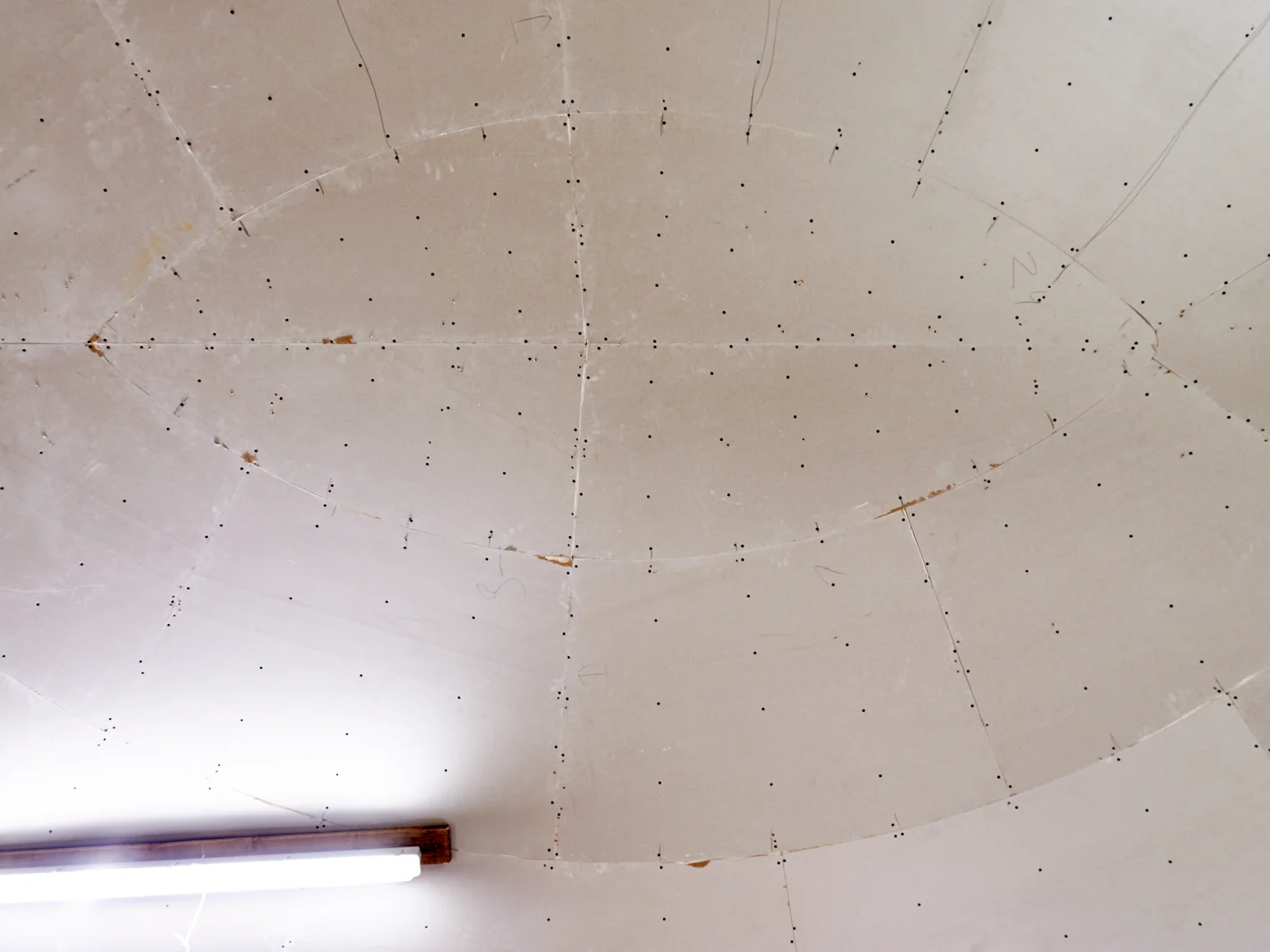

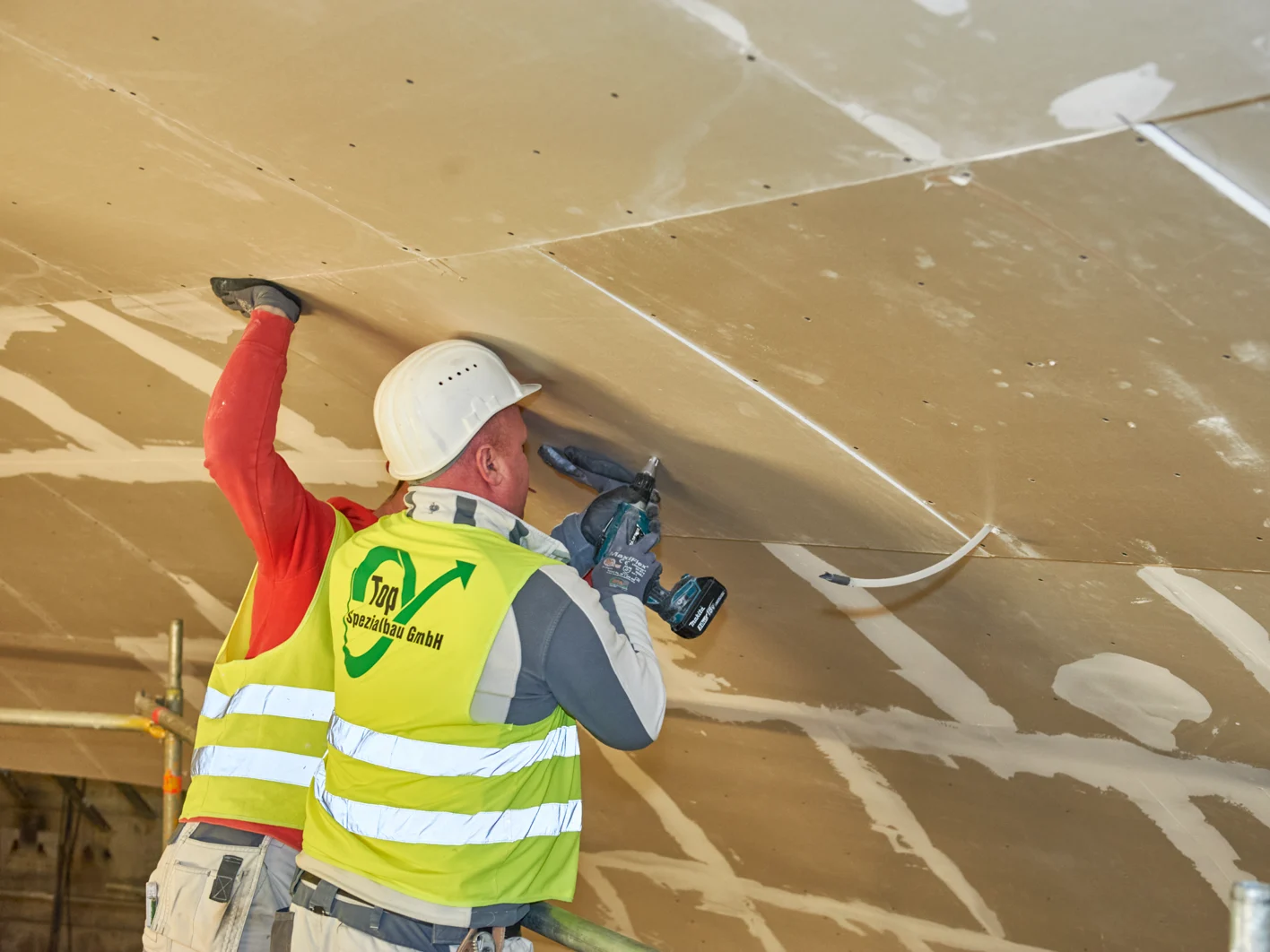

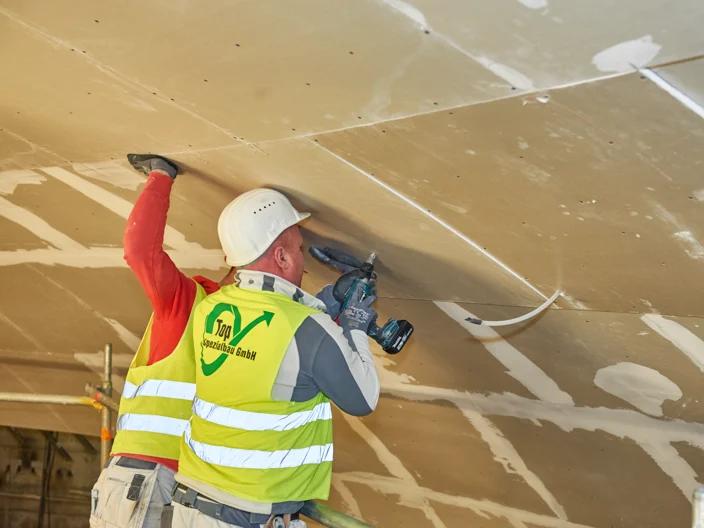

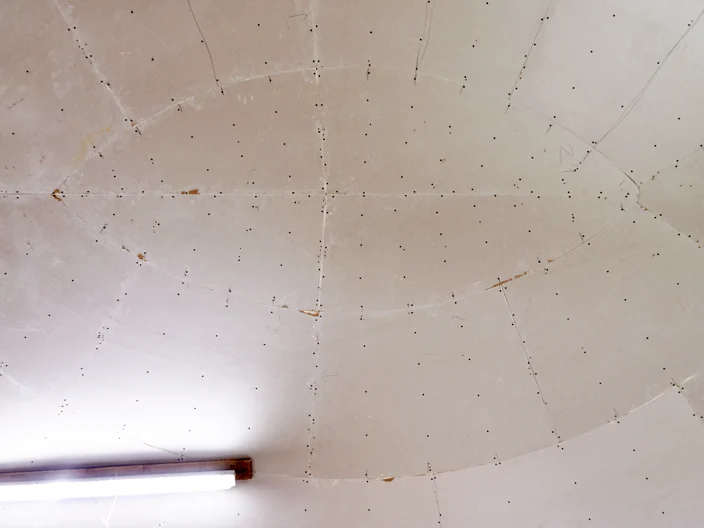

Auf dieser Unterkonstruktion befestigten sie schließlich die in segmentförmigen Einzelteilen angelieferte Beplankung aus Knauf Gipsplatten. Für eine qualitativ hochwertige Montage war eine detaillierte Vorplanung und Ausarbeitung sowie eine exakte Einmessung der Konstruktion erforderlich. Im Sinne der gewünschten Optik wurde die Kuppel ohne Dehnungsfugen ausgeführt. Um Rissebildungen zu vermeiden, wurde die komplette Fläche der Kuppel mit einer Gewebeeinlage verspachtelt. Um die elliptische Form möglichst wirtschaftlich auszubilden, wurde zudem der 3,10 x 1,20 m große Mittelbereich zudem gerade bzw. leicht abgeflacht ausgebildet.

Bautafel

Bauherr:	Bundesrepublik Deutschland
Architekt:	FS HUF PG Franco Stella – Berliner Schloss – Humboldt-Forum Projektgemeinschaft GbR, Berlin
Fachberatung:	Ekkehard Scholz, Objektmanager Akustiksysteme/Design und Michael Thorwart Planung – SOKO, beide Knauf Gips KG
Verarbeiter:	Top Spezialbau GmbH, Berlin
Baujahr:	2020
Fotograf:	Stephan Falk
Bauaufgabe:	Deckengestaltung
Standort:	Schloßplatz 1, 10178 Berlin
