A3 ניו ביילי, מנצ'סטר

מבוא

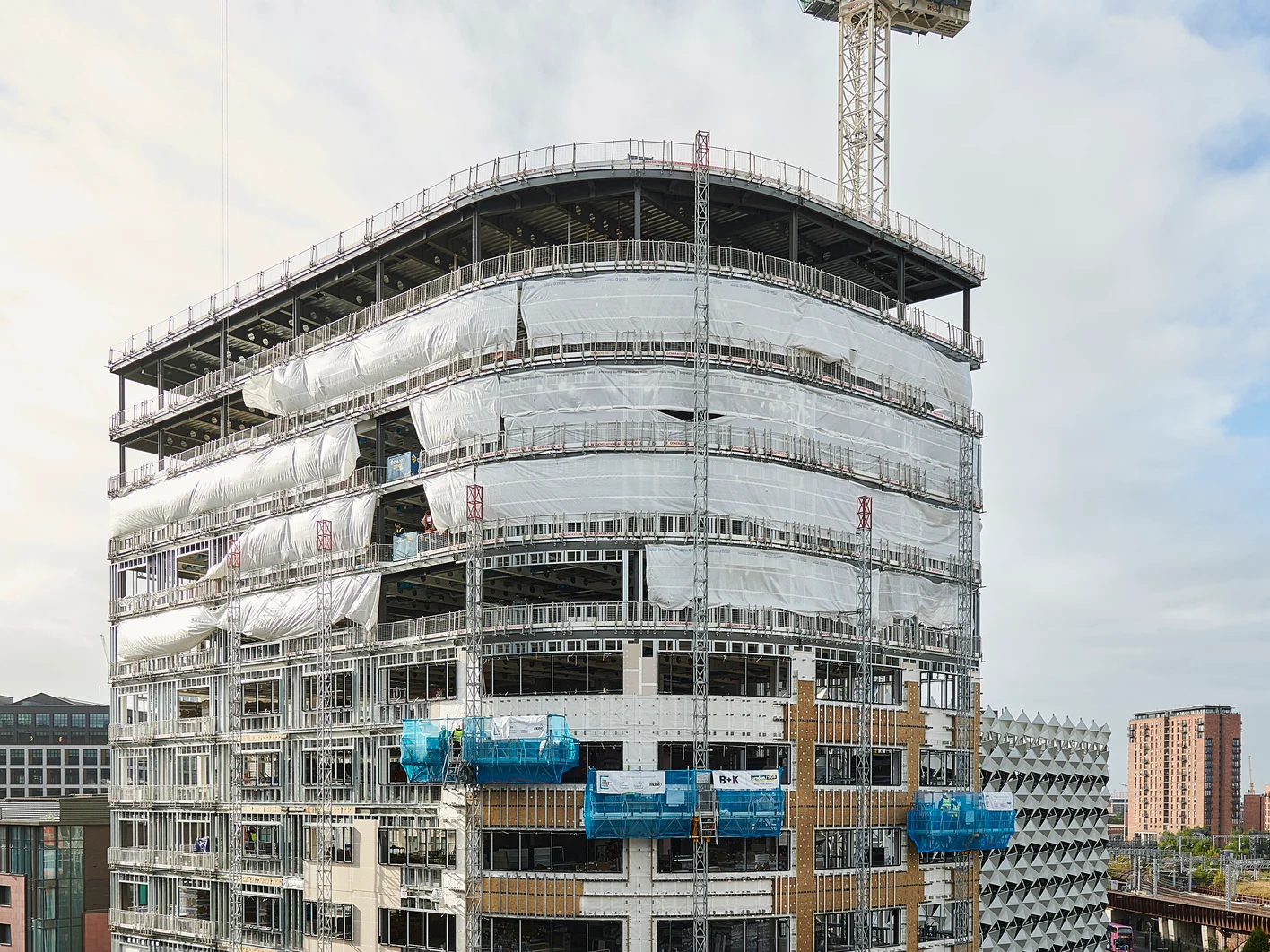

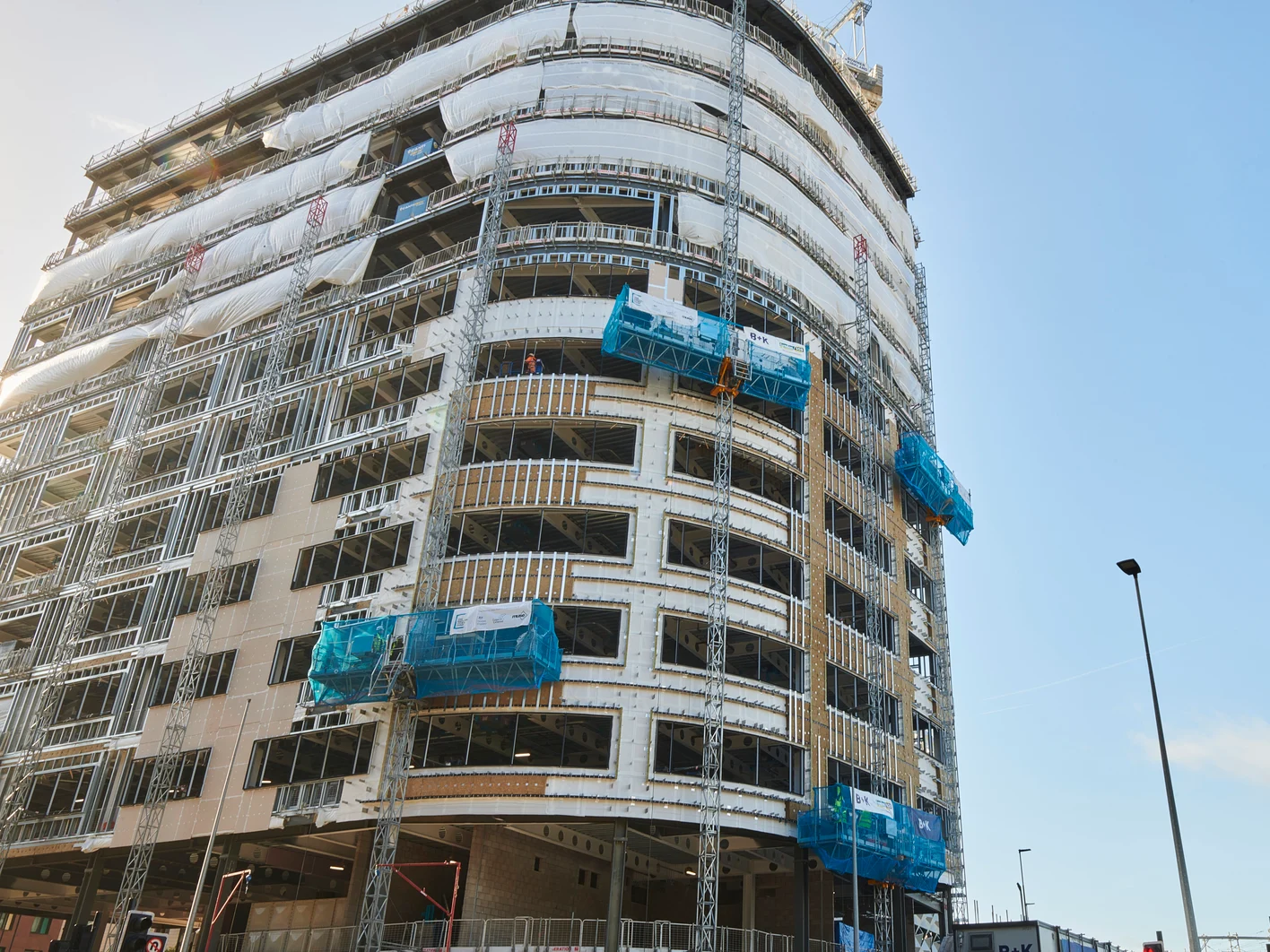

כאשר בנייתו תושלם, בניין A3 ניו ביילי במנצ'סטר יהיה אחד המבנים הירוקים ביותר באירופה. לא רק שהוא תוכנן על מנת להשיג את דירוגי הקיימות המחמירים ביותר, אלא שהוא גם יכלול את הקיר הירוק (Living Wall - "קיר חי") הגדול ביותר באירופה. עם זאת, כמו בכל פרויקט חדשני, הוא הציב מספר אתגרים משמעותיים בכל הנוגע לאפיון של מערכת החזית המאווררת.

האתגר

חברת Lester Cladding NW Ltd הייתה אחראית על התכנון והבנייה של החזית. במפרט הוגדר מוצר צמר סלעים מינרלי בעל מוליכות תרמית של 0.035 W/mK. אך בעת ביצוע החישובים, הם נתקלו מיד בבעיה. נדרש בידוד בעובי של 240 מ"מ כדי להשיג ערך מעבר חום (U-value) של 0.15W/m²K.

ג'יימי סים, מנהל התפעול בחברת Lester Cladding NW Ltd, הסביר: "היו גבולות חיצוניים ופנימיים נוקשים, ולכן היינו צריכים לשמור על עובי בניית קיר החזית בתוך המידות הללו. אולם, כמות הבידוד שנדרשה כדי לעמוד ביעד ערך ה-U הגדילה את עובי הקיר ודחפה אותו מעבר לקו הגבול."

בחיפושם אחר פתרון חלופי, פנתה החברה לצוות אפיון הפרויקטים (Project Specification Team) של Knauf Insulation כדי לדון בדרישות. מעבר לעמידה בדרישות הביצועים התרמיים, הבידוד נדרש לעמוד בתקנות הבנייה האוסרות על שימוש בחומרים בעירים בקירות החיצוניים של מבנים מסוימים שגובהם עולה על 18 מטרים. כמו כן, הוא נדרש לסייע בהפחתת רעש ולעמוד ביעדי הקיימות של הפרויקט.

הפתרון

לאחר ביצוע חישובי ערך U בתלת-ממד, צוות התמיכה הטכנית של Knauf Insulation המליץ על לוחות Rocksilk® RainScreen Slab בעובי 170 מ"מ עבור החזית המאווררת (ventilated façade) – בידוד צמר סלעים מינרלי בעל מוליכות תרמית של 0.034 W/mK. עבור מערכת שלד הפלדה (SFS), הם המליצו על לוחות OmniFit® Slab 35 בעובי 150 מ"מ, בידוד צמר זכוכית מינרלי בעל מוליכות תרמית של 0.035 W/mK.

שילוב זה הפחית את עובי קונסטרוקציית הקיר ב-70 מ"מ משמעותיים, והבטיח שניתן יהיה לעמוד בערך ה-U הנדרש בתוך הפרמטרים המוגדרים לעובי הקיר.

סים אמר: "לוחות Rocksilk® RainScreen Slab לא רק הציעו ביצועי ערך U מעולים בחתך דק יותר, אלא גם הפחיתו עלויות לאורך כל תהליך הבנייה. בנוסף להפחתת כמות הבידוד הנדרשת, יכולנו, למשל, להשתמש בזרועות תמיכה (helping hand brackets) קטנות יותר ובמחסומי אש דקים יותר. זה היה המוצר שניתב והוביל את העבודה להצלחה."

בנוסף להשגת הביצועים התרמיים הנדרשים, שני המוצרים הם בלתי בעירים ובעלי סיווג תגובה לאש של Euroclass A1. משמעות הדבר היא שהם לא יתרמו להתפתחותה או להתפשטותה של שריפה, ולכן הם עומדים בתקנות הבנייה. לוחות Rocksilk® RainScreen Slab מחזיקים גם באישור של מועצת ההסמכה הבריטית (BBA) לשימוש במבנים בכל גובה וכן למגוון הרחב ביותר של עוביים והרכבי קירות מכל פתרונות החזיתות המאווררות הקיימים בשוק.

לצמר מינרלי יש גם מבנה (מטריצה) של סיבים פתוחים, מה שאומר שיש לו תכונות של בליעת קול. הבידוד יסייע בהפחתת רעש המגיע ממיקומו העמוס במרכז העיר וימנע הפרעה לדיירים.

מורכבות הפרויקט

בחירת הבידוד לא הייתה האתגר היחיד בבנייה. אין תבנית מוכנה מראש לתמיכה בקיר הירוק ("החי") הגדול באירופה. לכן, Lester Cladding NW Ltd נדרשה להסתמך על הידע והמומחיות הנרחבים שלה, כמו גם על אלו של כל שרשרת האספקה, כדי ליצור פתרון מותאם אישית מאפס.

בעיה אחת בגישה זו הייתה שכל פתרון אפשרי השפיע על היבט אחר של בניית החזית. כדי להתגבר על כך, Lester Cladding NW Ltd נקטה בצעד חריג ואירגנה פגישה בין נציגים משמונה שותפי תכנון וייצור שונים. יחד הם דנו במערכת כולה "בורג אחר בורג".

"הושבת כולם סביב השולחן משמעותה הייתה שכל שותפי הייצור והתכנון שלנו היו מעורבים לחלוטין. הם הבינו מה אנו מנסים להשיג, וכולם עבדו יחד כדי למצוא את הפתרון הטוב ביותר."

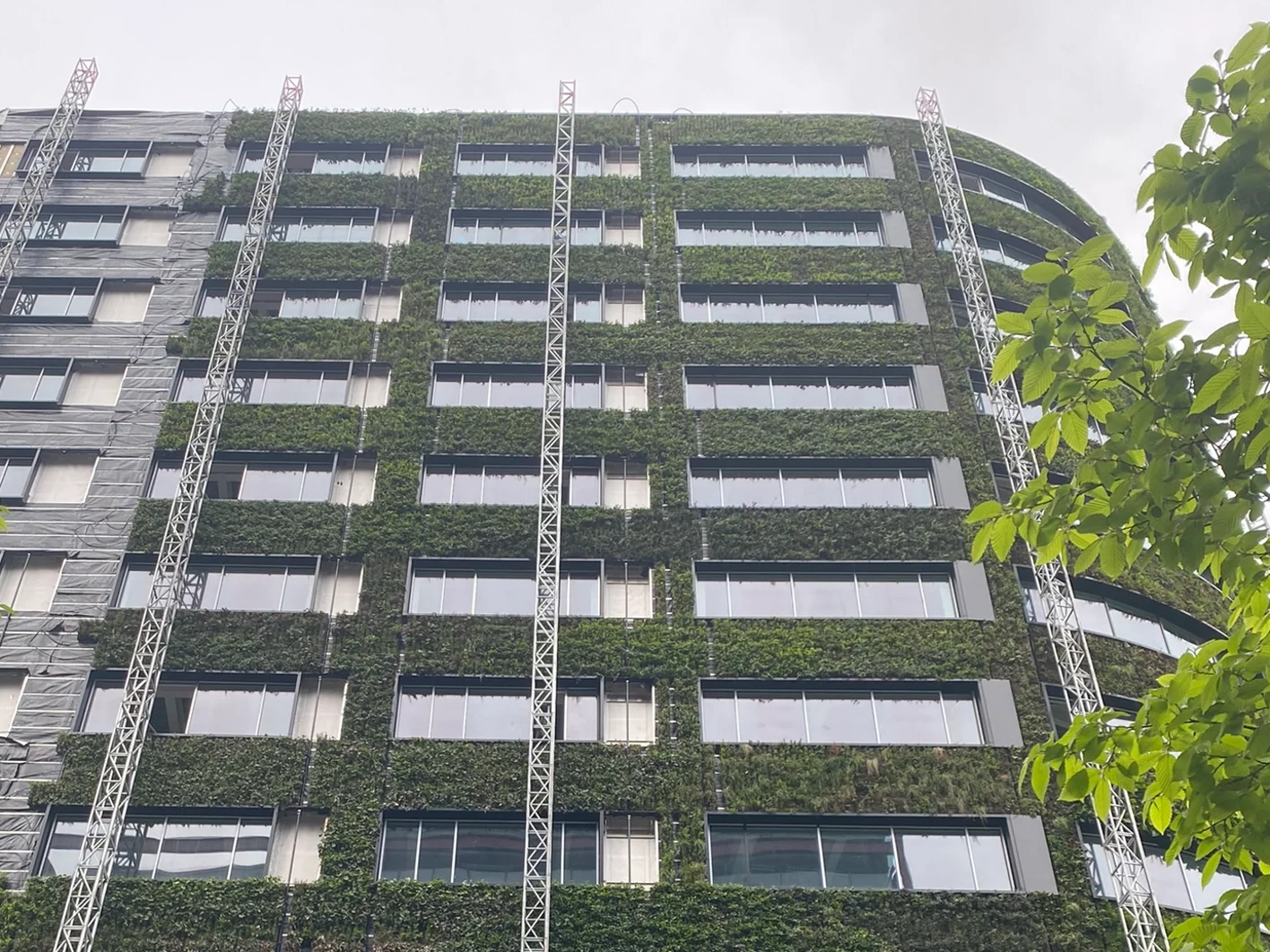

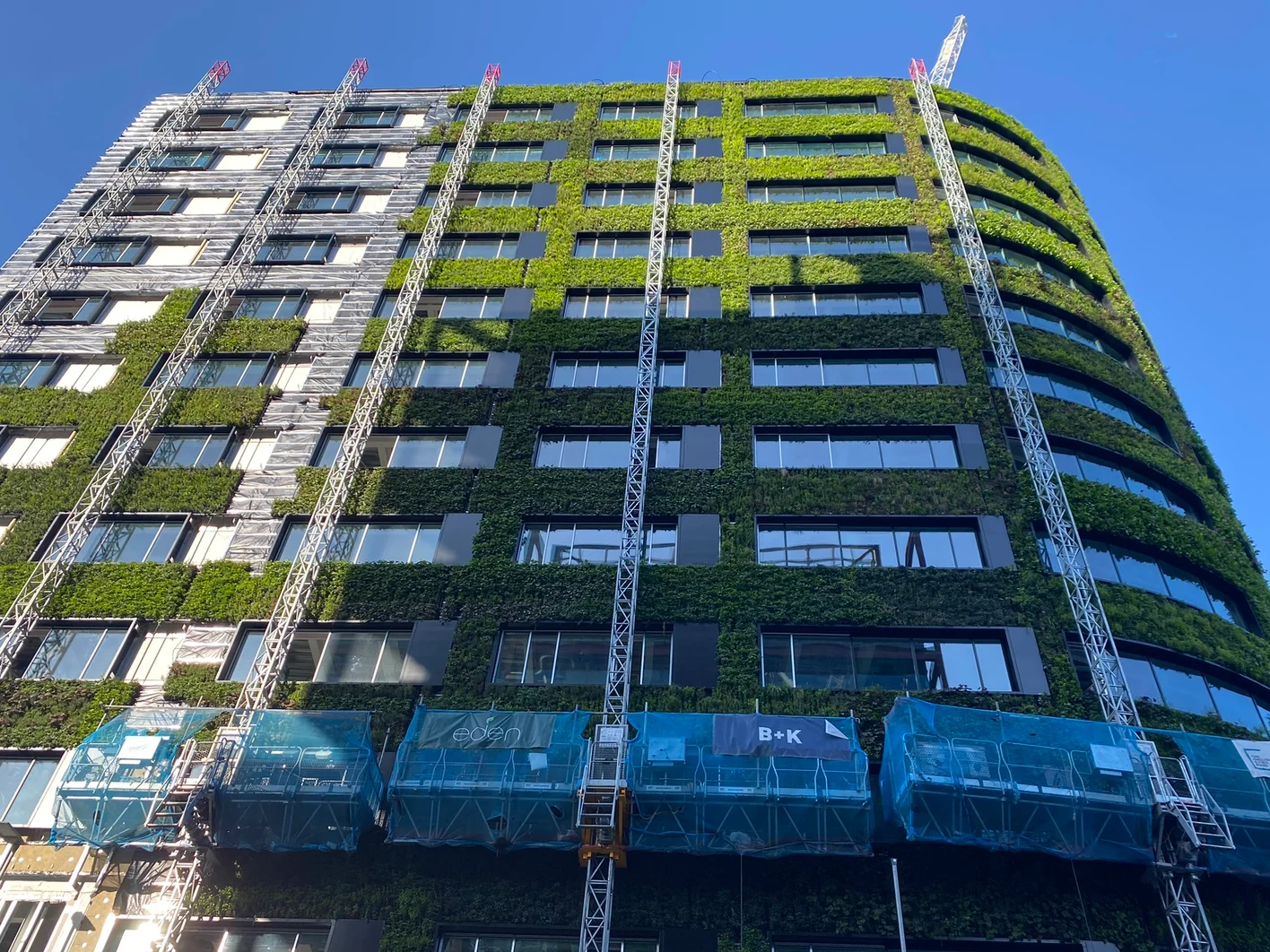

היה גורם מסוים אחד שיכול היה להשפיע על הבידוד – מים. בעוד שקיר ירוק משתמש בתכניות שתילה המשגשגות בתנאים יבשים יותר, חזית ירוקה בשטח של 4,000 מ"ר עדיין דורשת השקיה רבה – דבר שעלול להכניס כמות גדולה של לחות נוספת לתוך המערכת.

לוחות ה-Rocksilk® RainScreen Slab של Knauf Insulation מכילים תוסף דוחה מים המעודד ניקוז מים ומבטיח שהלוח ישמור על שלמותו. מערכת חזית מסורתית מונעת מהבידוד להגיע לרוויה ממי גשמים, בעוד שהאוורור מפחית את הצטברות העיבוי ומאפשר לבידוד להתייבש אם הוא אכן נרטב.

עם זאת, התוסף דוחה המים אינו הופך את הבידוד לאטום למים, ולכן הוא היה זקוק להגנה מפני זרימת המים המתמדת ממערכת ההשקיה. כתוצאה מכך, הותקנה יריעה נושמת (breather membrane) נוספת כדי למנוע מלחות לחדור למערכת החזית ולהשפיע על הבידוד.

קיימות

בניין A3 New Bailey תוכנן בהתאם לעקרונות של מסגרת פחמן אפס נטו (Net Zero Carbon Framework) של ה-UKGBC ותקן הבנייה WELL (WELL Building Standard), וכן על מנת להשיג דירוג 'Outstanding' בתקן BREEAM ודירוג פלטינום ב-Wired Score. משמעות הדבר הייתה שגם הקיימות של חומרי הבנייה עצמם הייתה חשובה.

גם כאן, מוצריה של Knauf Insulation ענו על כל הדרישות. בידודי צמר הזכוכית וצמר הסלעים המינרליים שלה עשויים מחומרים המגיעים ממקורות טבעיים שופעים או מחומרים ממוחזרים. לדוגמה, צמר הזכוכית המינרלי שלה מיוצר עם עד 80% זכוכית ממוחזרת מבקבוקים וצנצנות ביתיות שנאספו ועובדו באופן מקומי.

לצמר זכוכית מינרלי יש את הרמות הנמוכות ביותר של פחמן גלום מבין כל חומרי הבידוד המרכזיים. לפיכך, השילוב של שימוש הן בצמר הזכוכית והן בצמר הסלעים המינרלי של Knauf Insulation, משמעותו הייתה שפתרון הבידוד עבור A3 New Bailey הכיל פחות פחמן גלום מאשר פתרון מסורתי המבוסס כולו על צמר סלעים.

שני המוצרים מיוצרים גם בטכנולוגיית ECOSE®, הקלסר (חומר מקשר) הייחודי מבוסס-הביו של Knauf Insulation, שאינו מכיל תוספת של פורמלדהיד או פנול. טכנולוגיית ECOSE® מיוצרת מחומרי גלם טבעיים המתחדשים במהירות, והיא דורשת פחות אנרגיה לייצור בהשוואה לקלסר מסורתי.

המוצרים גם מייצרים רמות נמוכות של אבק ותרכובות אורגניות נדיפות (VOCs) והוענקה להם תעודת הזהב של Eurofins לנוחות אוויר פנים-מבנית (Indoor Air Comfort). הדבר תורם לבריאותם של המתקינים והדיירים כאחד. בנוסף, כל קו מוצרי צמר הזכוכית המינרלי שלה נושא את אישור Declare Red List Free, מה שאומר שהוא אינו מכיל כימיקלים מזיקים הנמצאים ב"רשימה האדומה".

תוצאות

בזכות הייעוץ, התמיכה הטכנית ופתרונות הבידוד בעלי הביצועים הגבוהים של Knauf Insulation, חברת Lester Cladding NW Ltd הצליחה להשלים את החזית המאווררת עבור בניין A3 New Bailey – ויחד איתה, את הקיר הירוק הגדול ביותר באירופה.
