Jednostrano obloženi zidovi koje ispunjavaju zahtjeve u pogledu otpornosti na požar i/ili zvučne zaštite
Zidne obloge sastoje se od metalne potkonstrukcije CD/UD profila pričvršćenih direktnim ovjesom sa jednostranom, jednostrukom ili dvostrukom oblogom iz gipsanih ploča.
Samostojeće zidne obloge sastoje se od CW/UW profila sa jednostranom, jednostrukom ili dvostrukom oblogom iz gipsanih ploča.

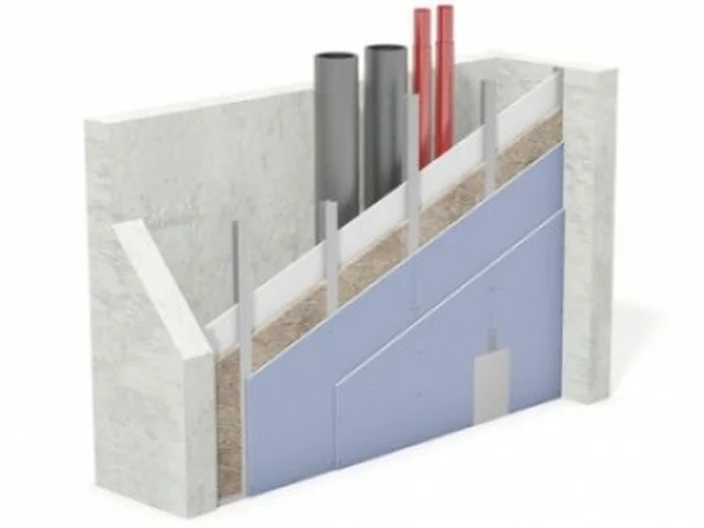

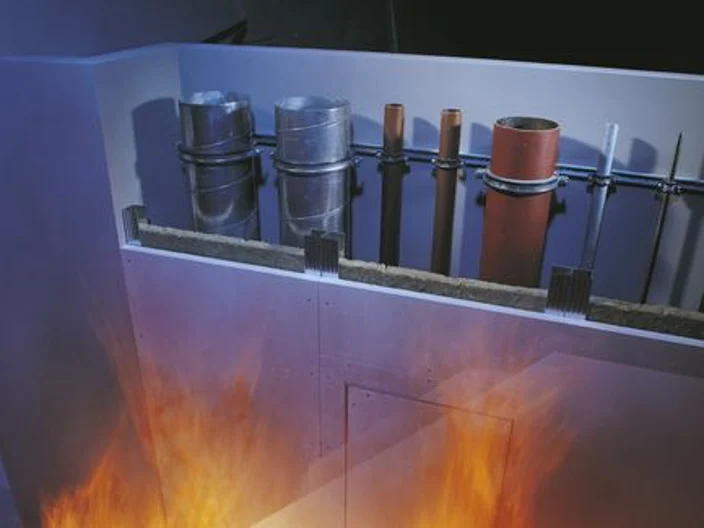

Zidne obloge i šahte sa protupožarnim zahtjevima
Zidne šahte/obloge sa jednostrukom ili dvostrukom potkonstrukcijom iz CW/UW profila, jednostranom, jednostrukom ili dvostrukom oblogom iz protupožarnih gipsanih ploča za protupožarne zahtjeve do F90.
DETALJI
Preuzimanje
SUSTAVI

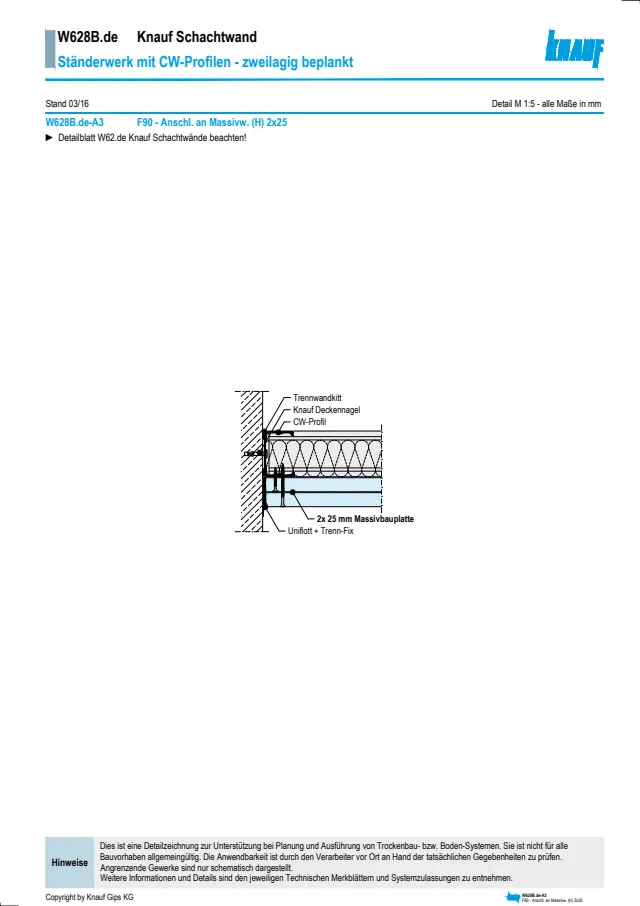

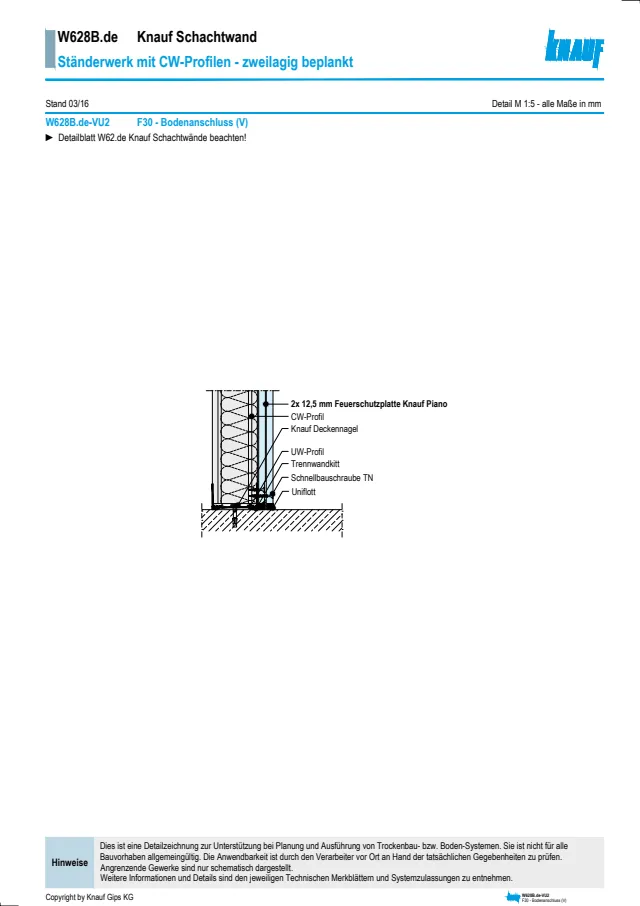

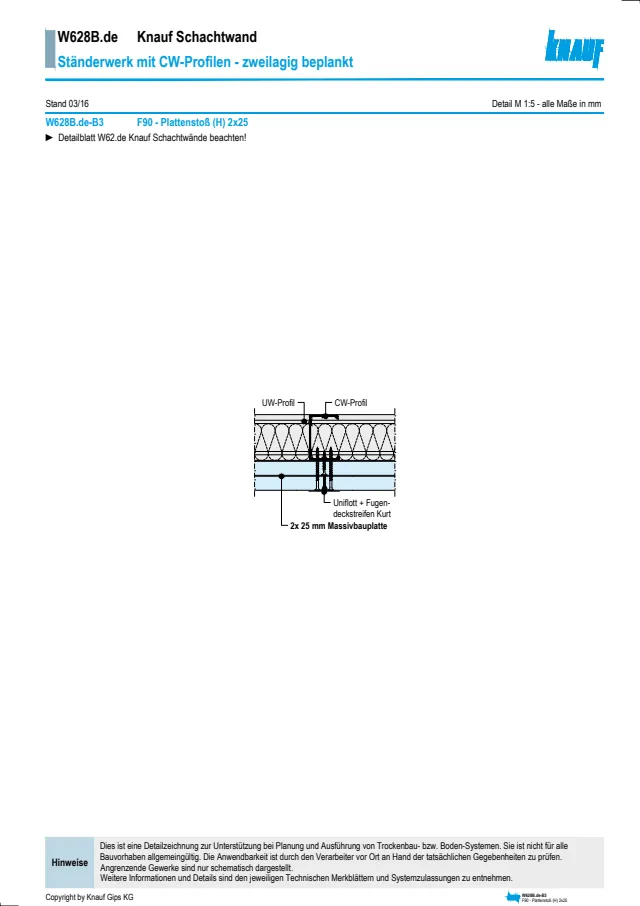

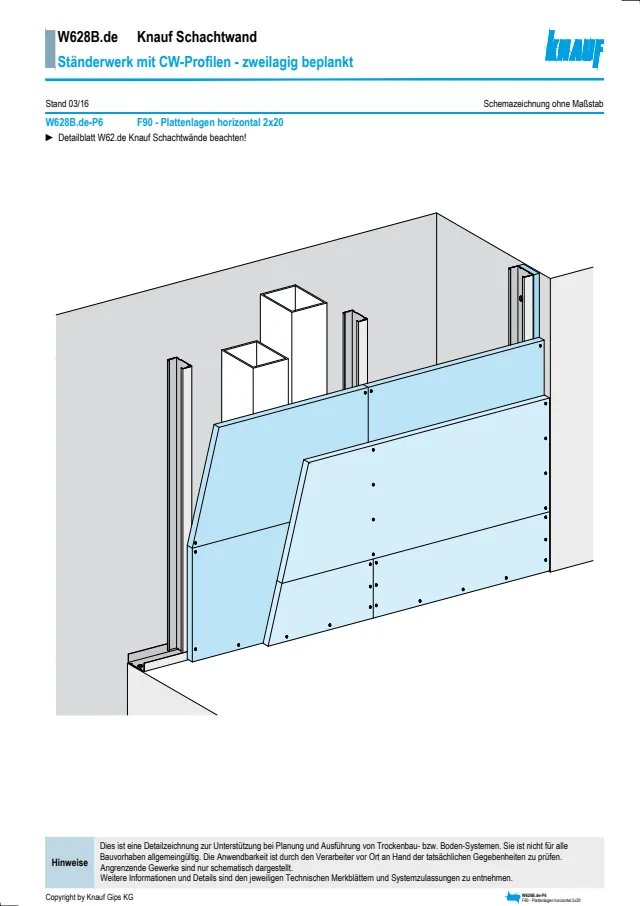

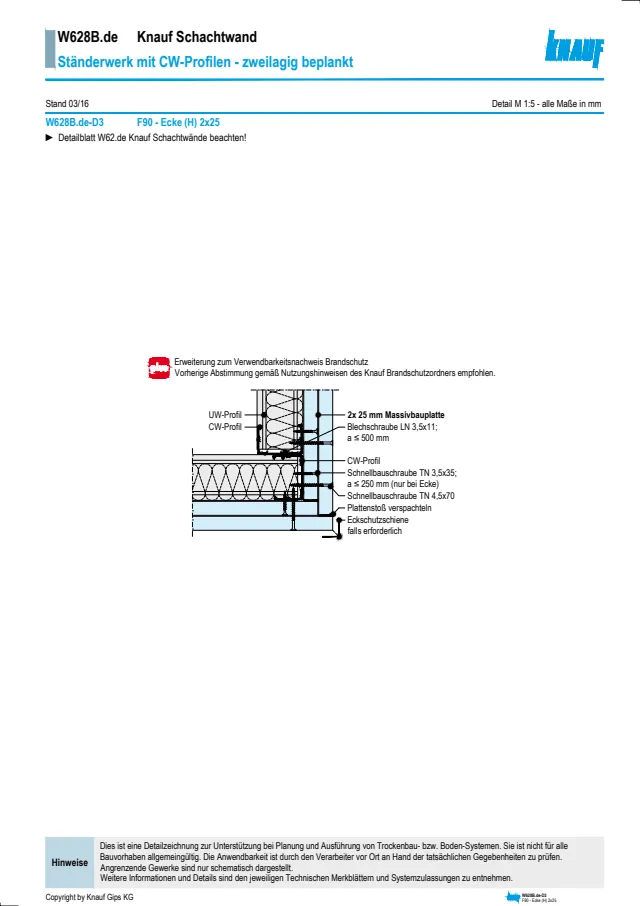

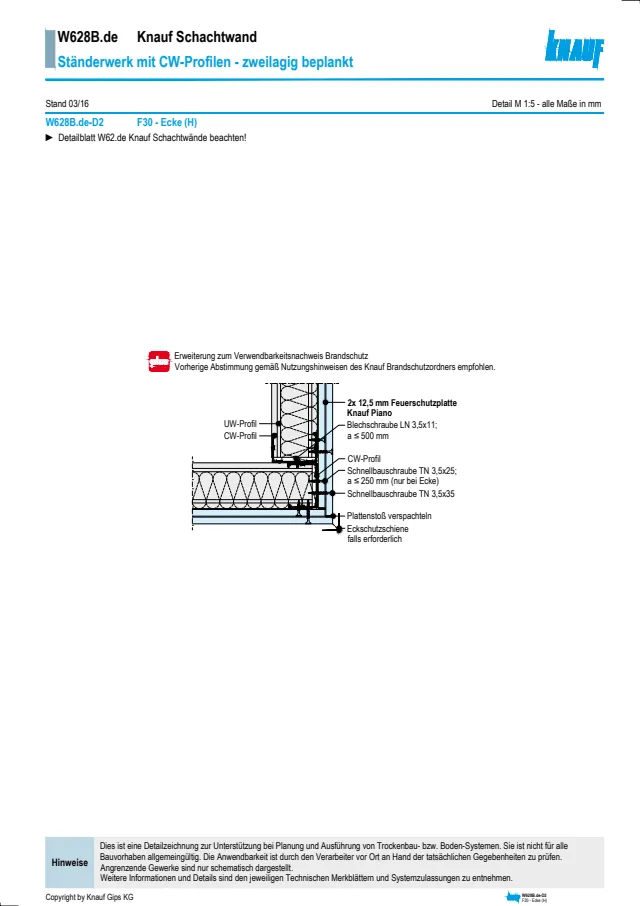

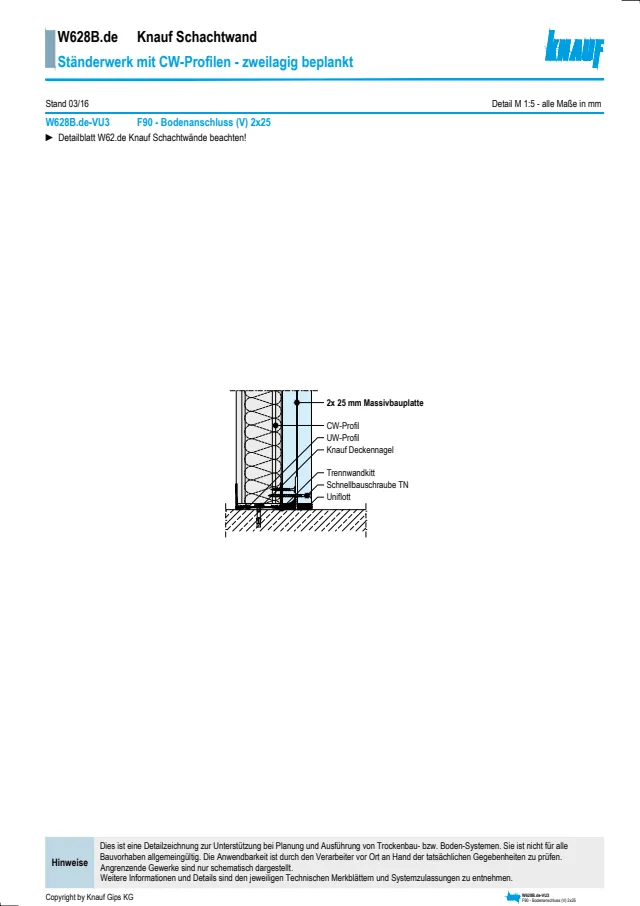

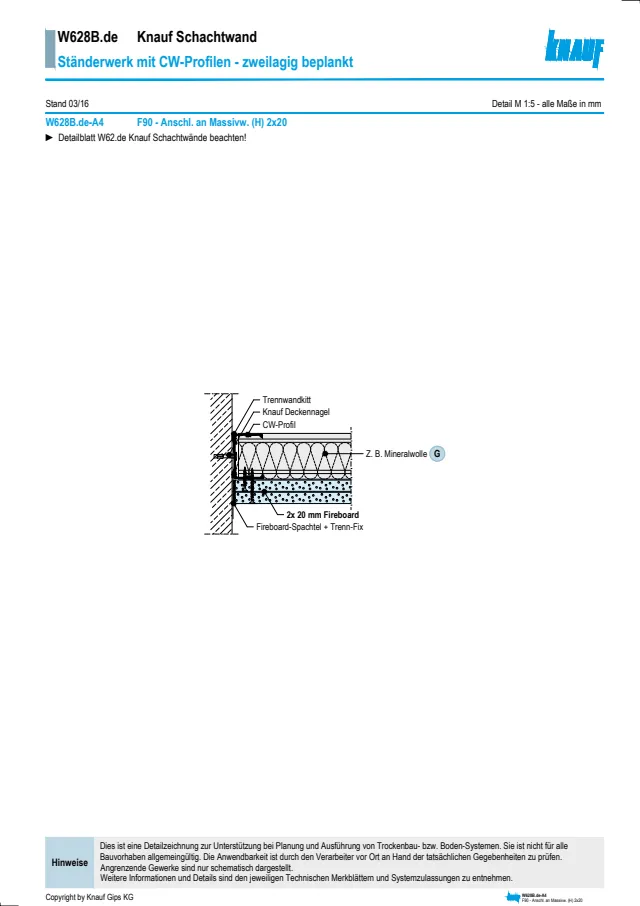

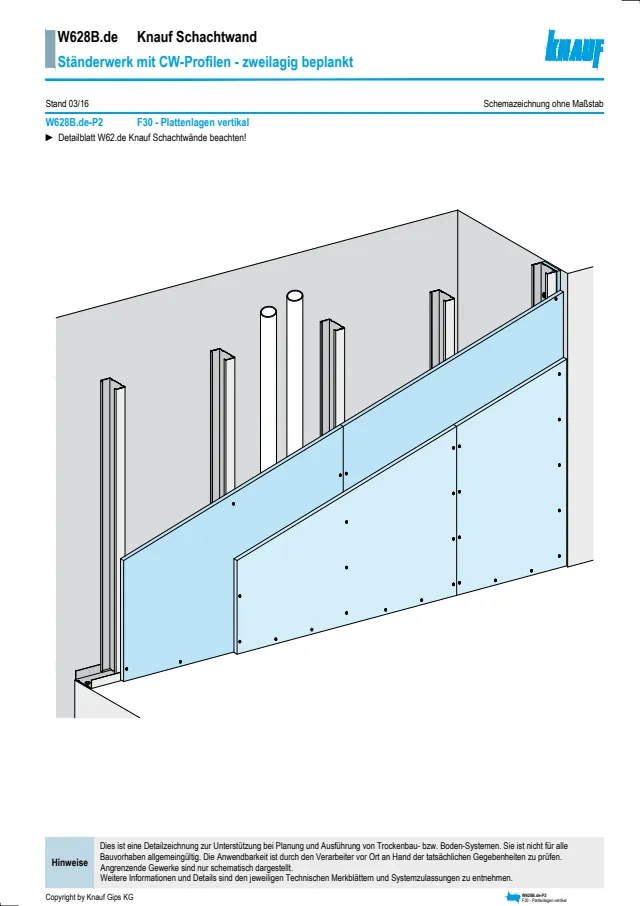

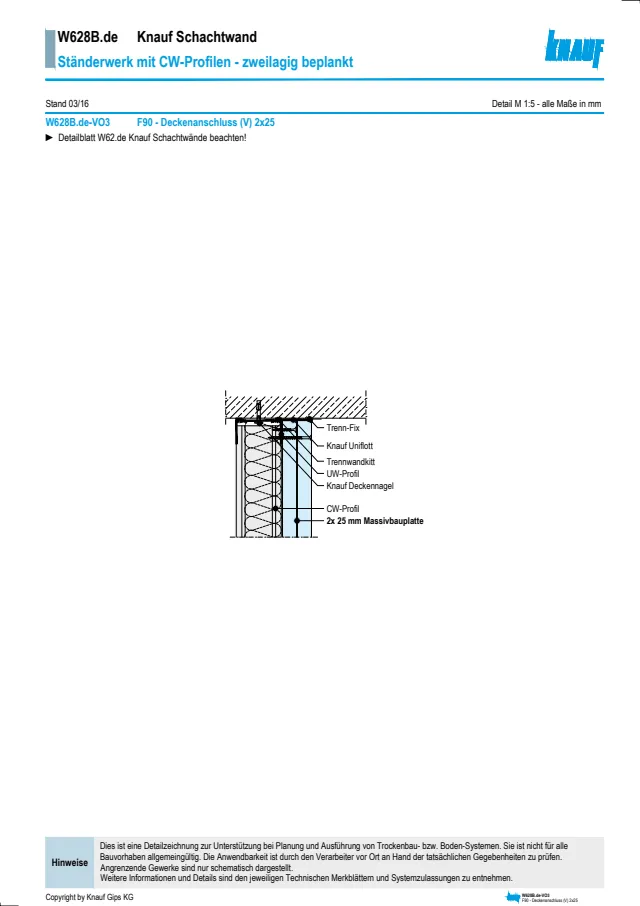

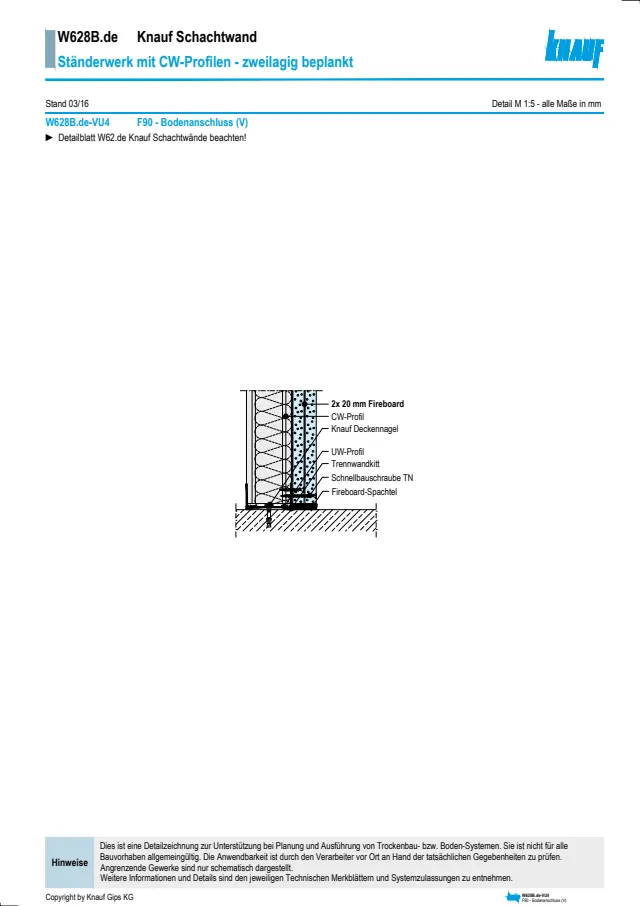

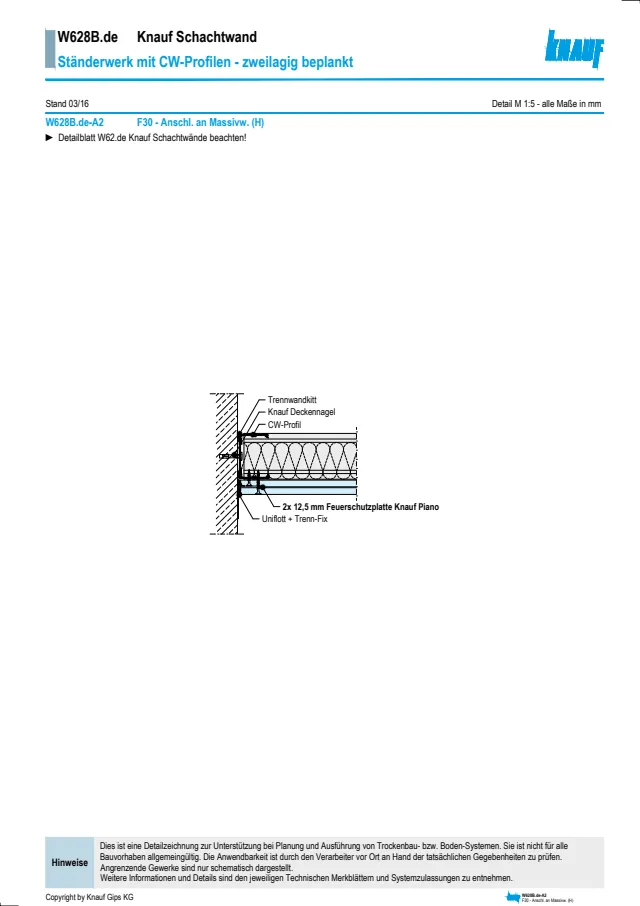

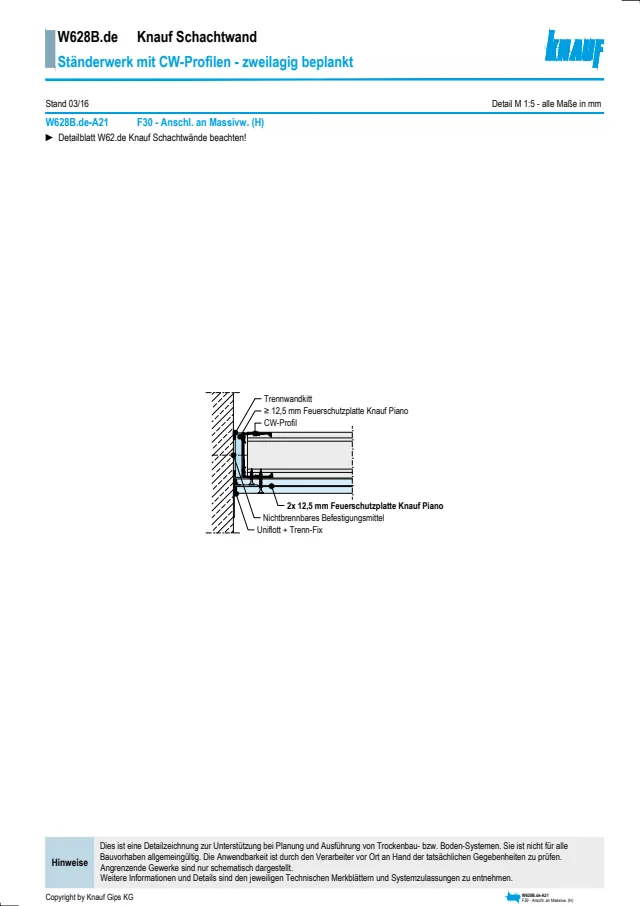

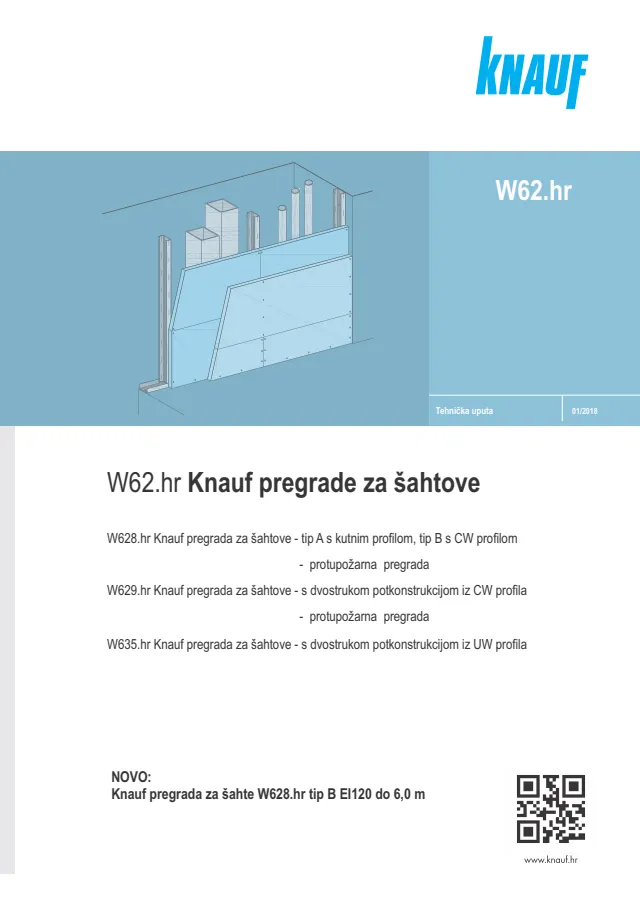

W628. Knauf pregrada za šahtove – tip B s CW profilom
Zidni sustav W628.B ima potkonstrukciju iz CW profila.
Bočni spojevi se izvode sa CW profilima, a spojevi sa stropom i podlogom iz UW profila. Izolacija po potrebi.
Karakteristike sustava su:
- Potkonstrukcija iz CW profila
- Bočne spojeve s građevinskim elementima izvesti iz UW ili CW profila
- Otpornost na udarac lopte
- Izolacija prema potrebi
- Vertikalno polaganje: Knauf Fireboard/Diamant/Silenboard
- Visina zida do 5 m o Indeks smanjenja zvuka od 44 dB

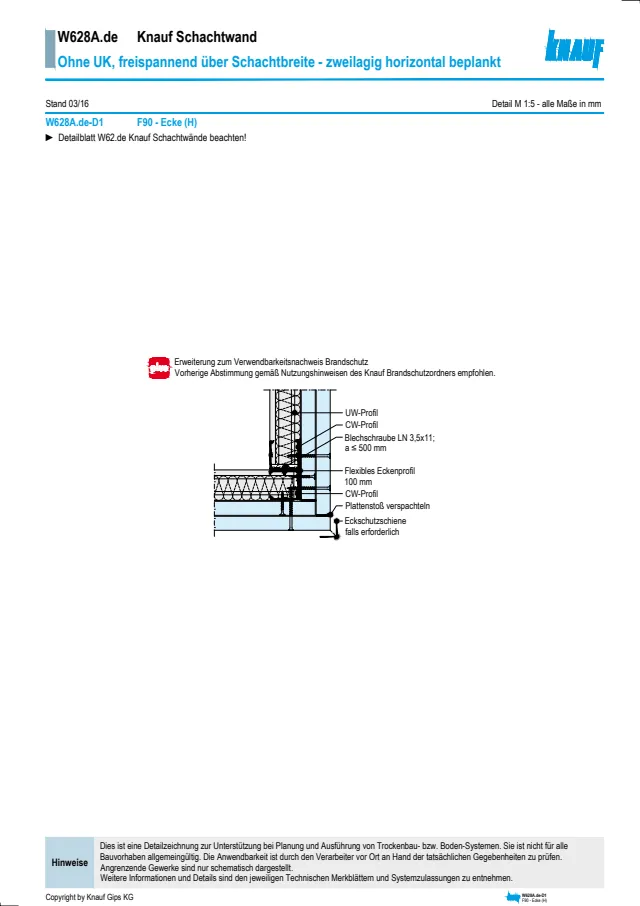

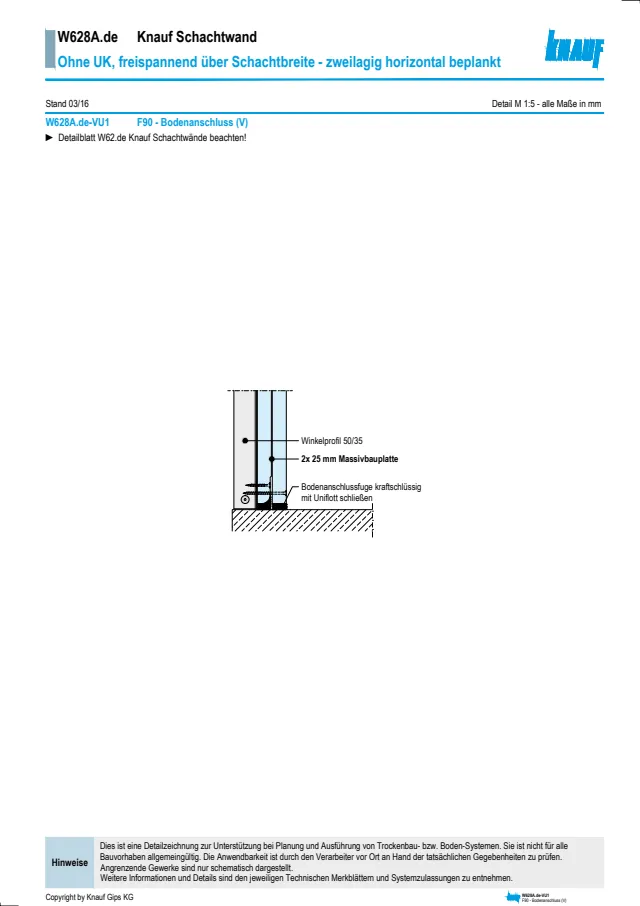

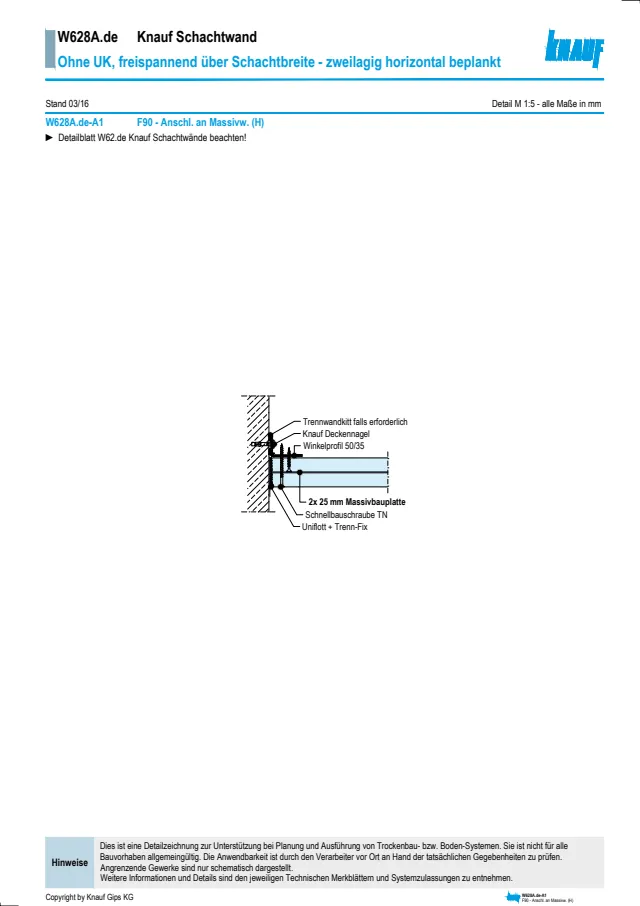

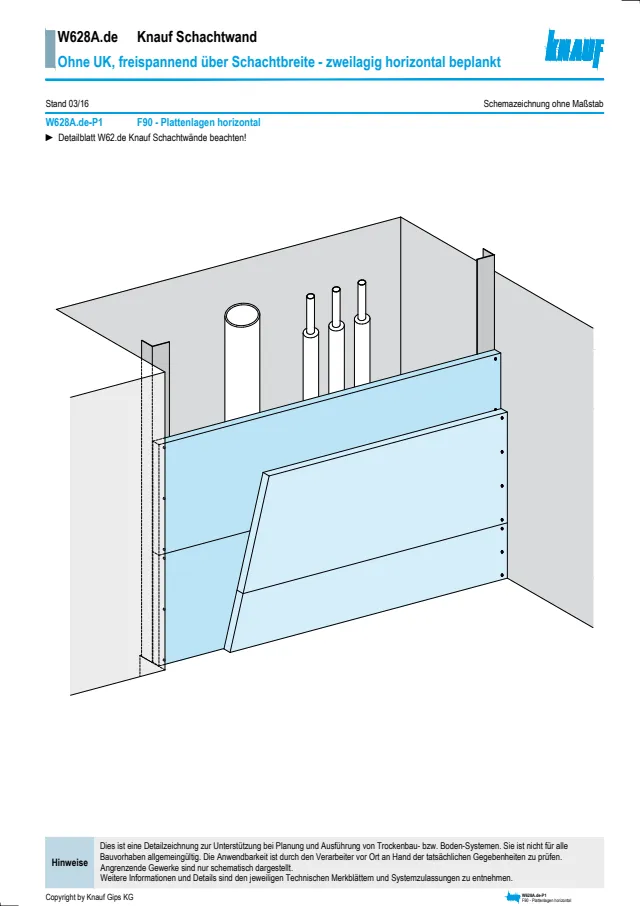

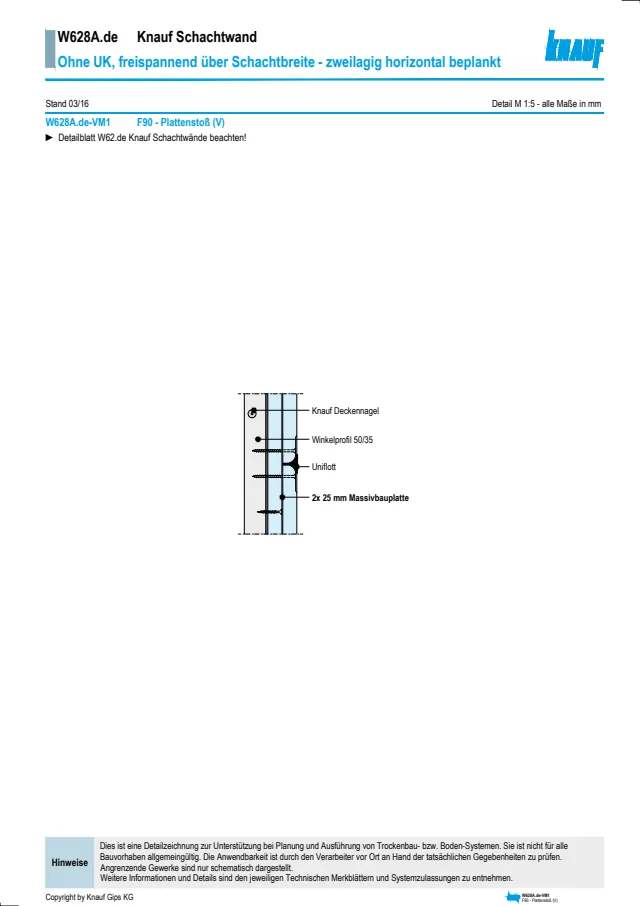

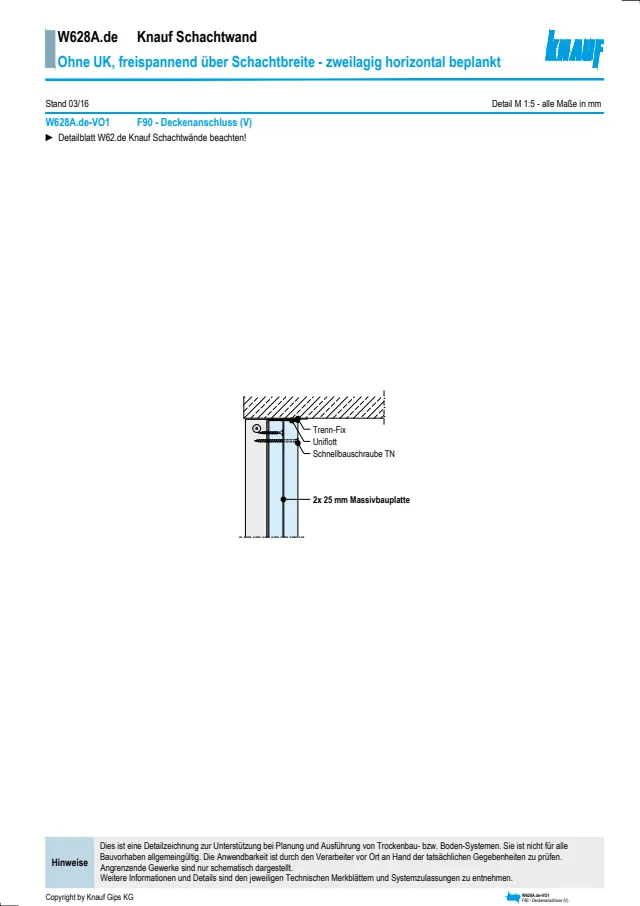

W628. Knauf pregrada za šahtove – tip A
Dodatna izolacija za zaštitu od požara u ovom sustavu nije potrebna.
Karakteristike sustava su:
- Bočni spojevi s građevinskim elementima izvedeni iz UW ili CW profila
- Izolacija prema potrebi
- Visina zida do 4,10 m
- Indeks smanjenja zvuka od 33 dB

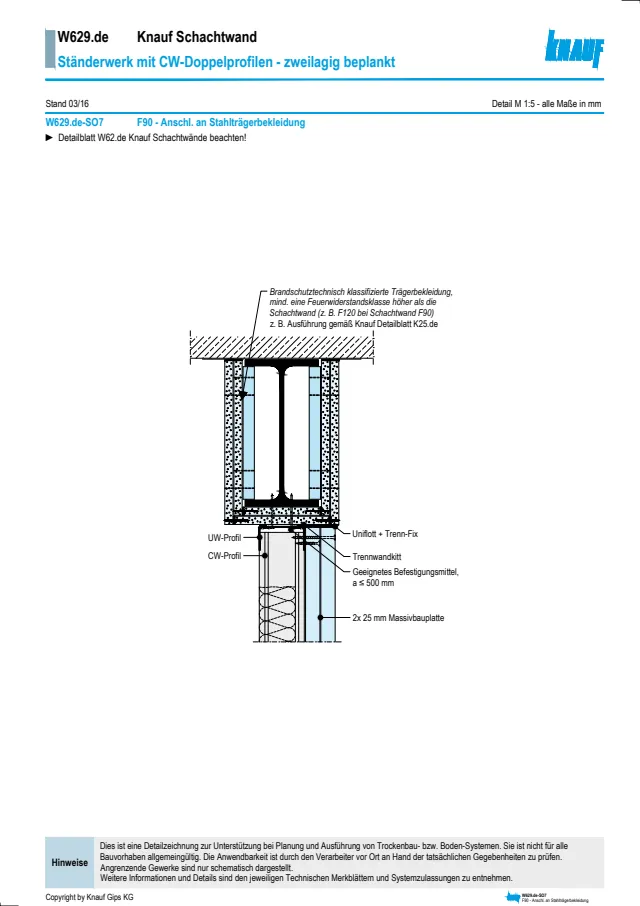

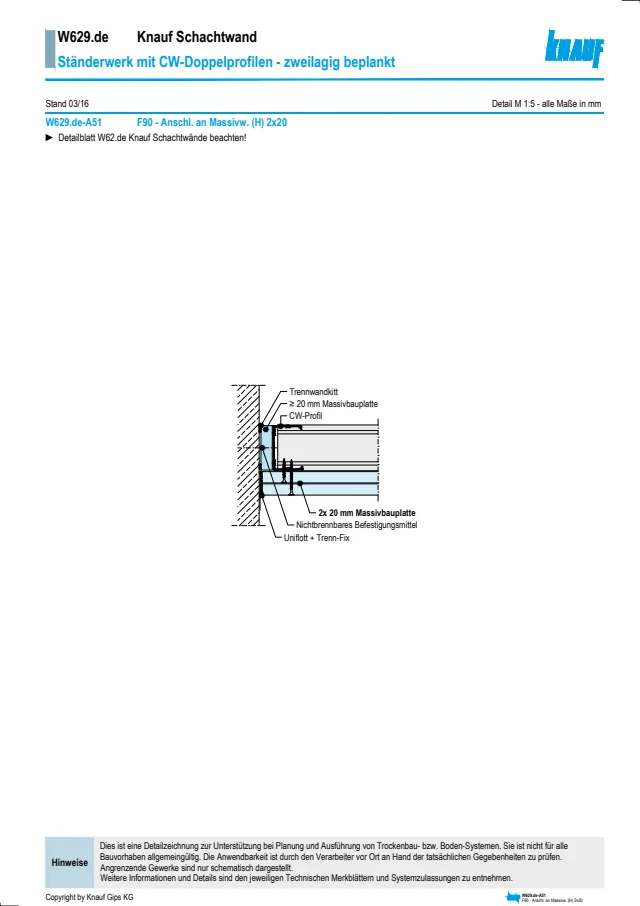

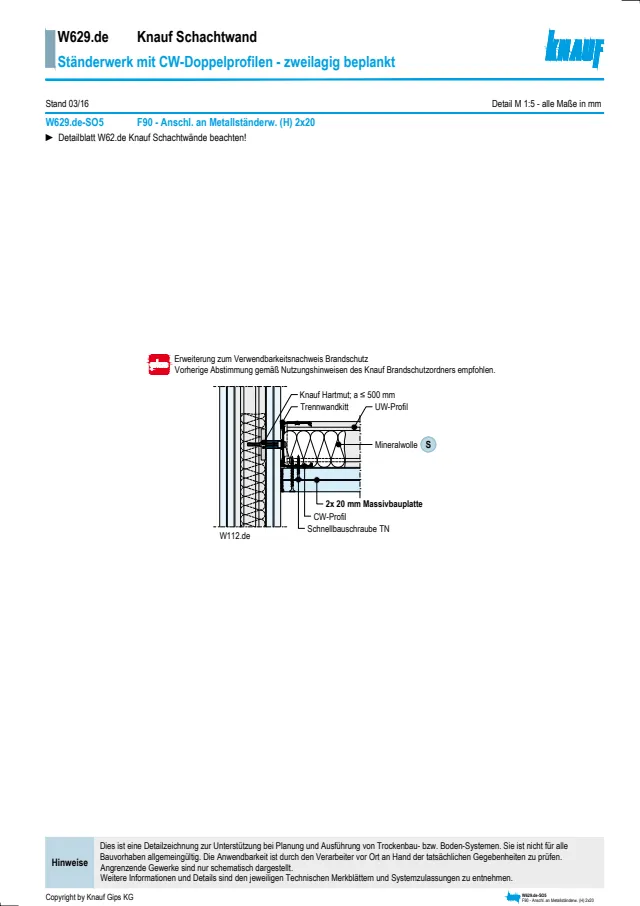

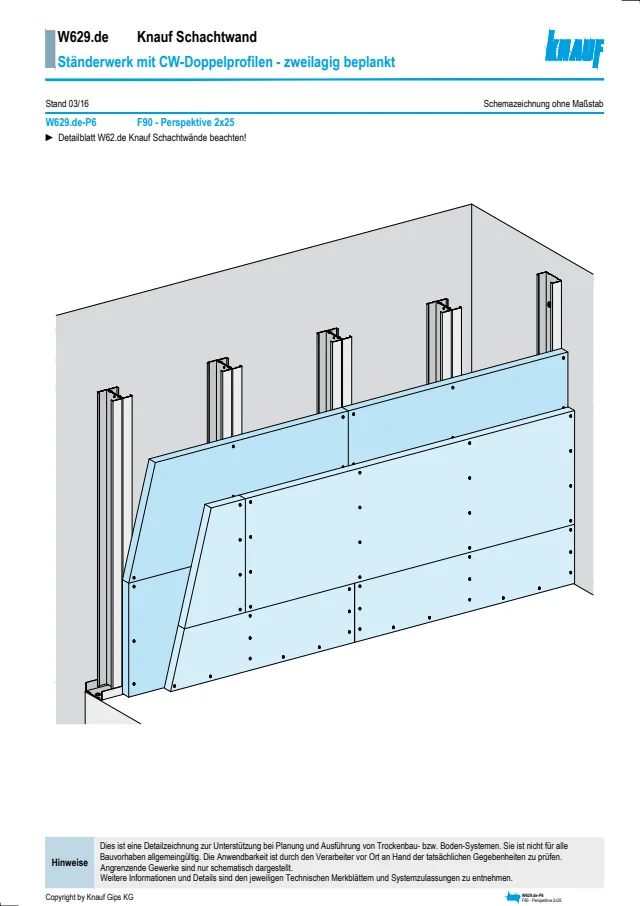

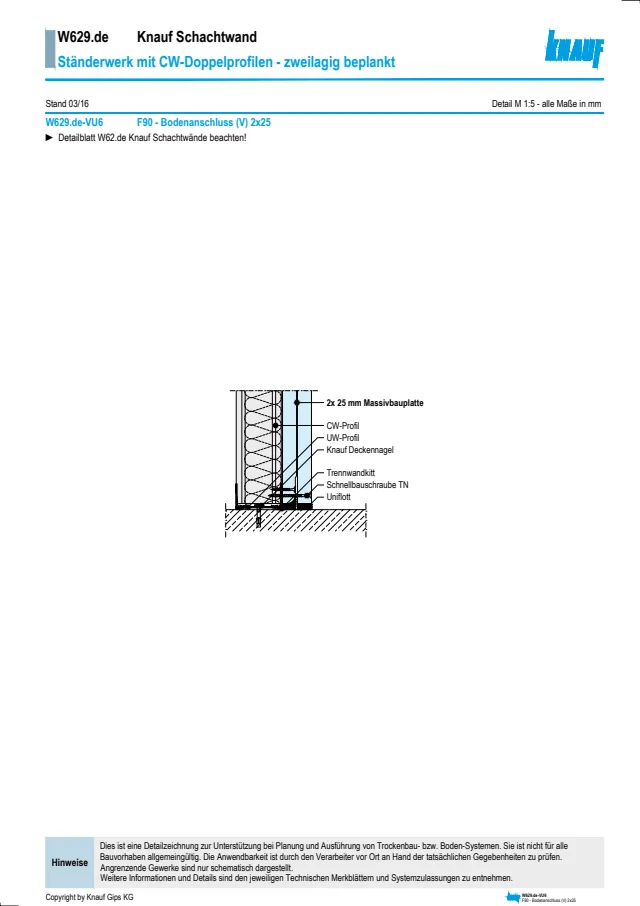

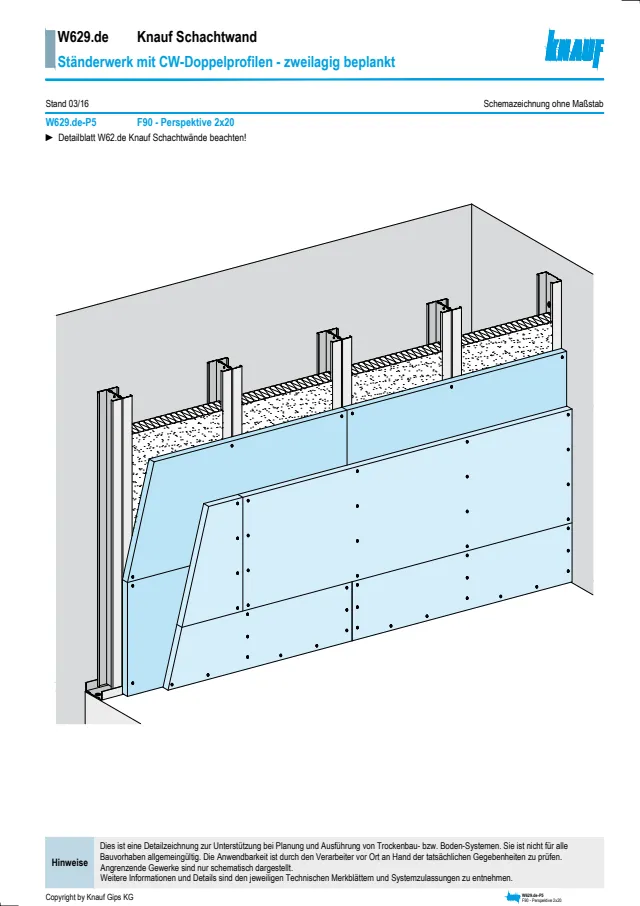

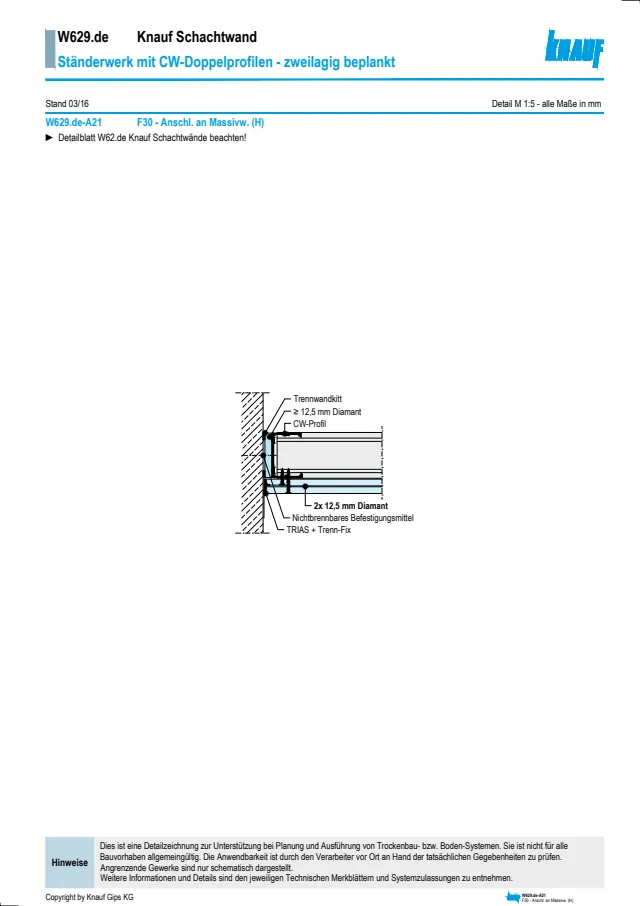

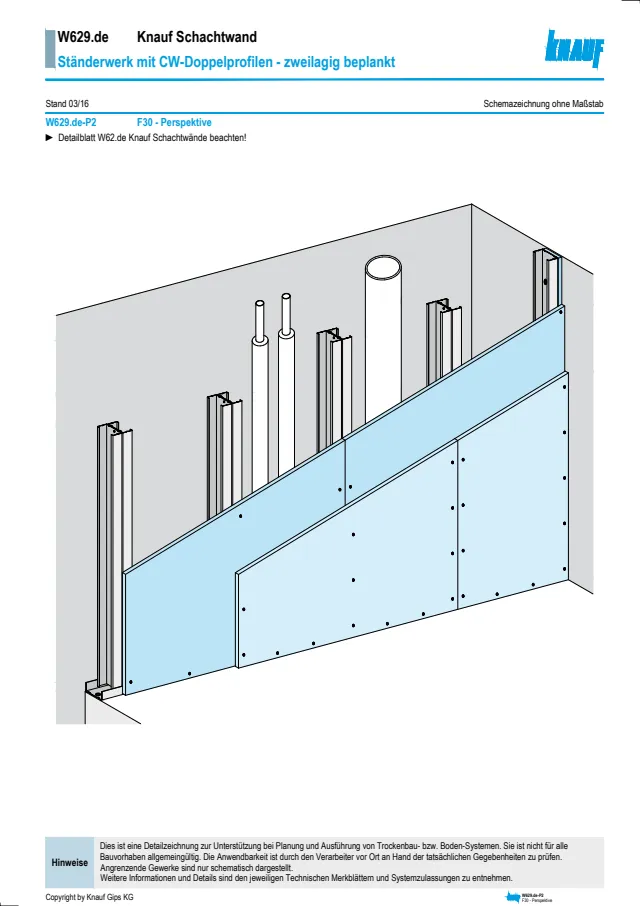

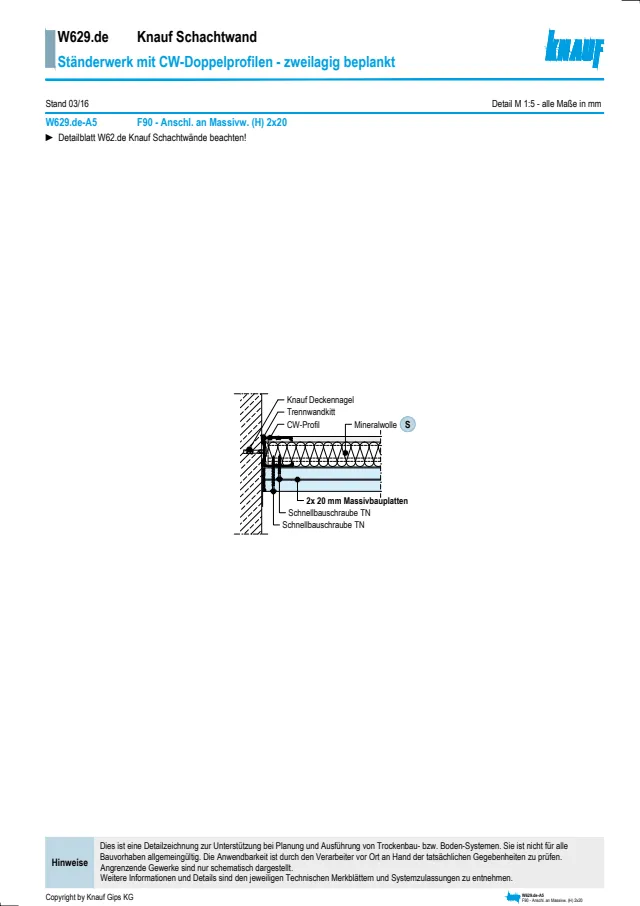

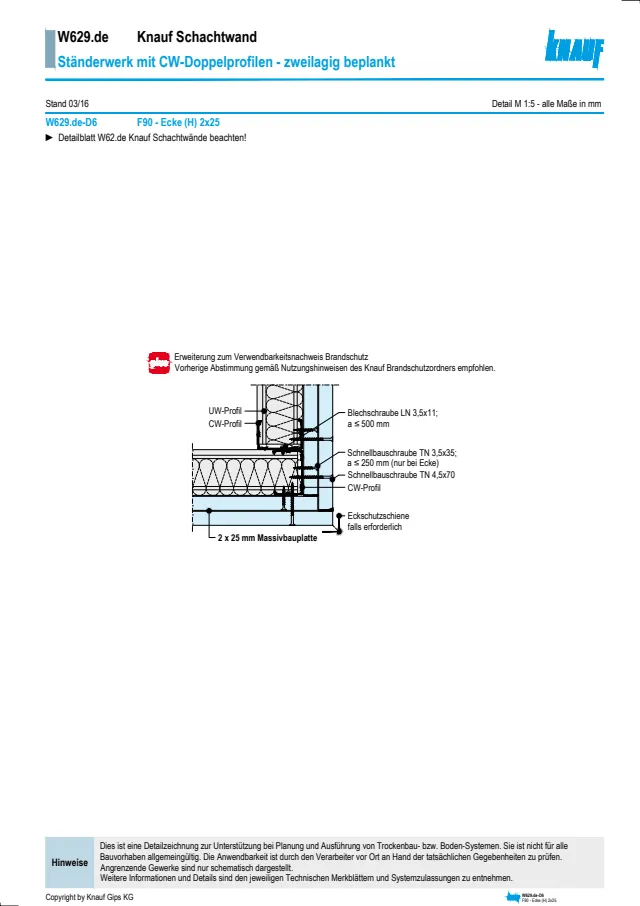

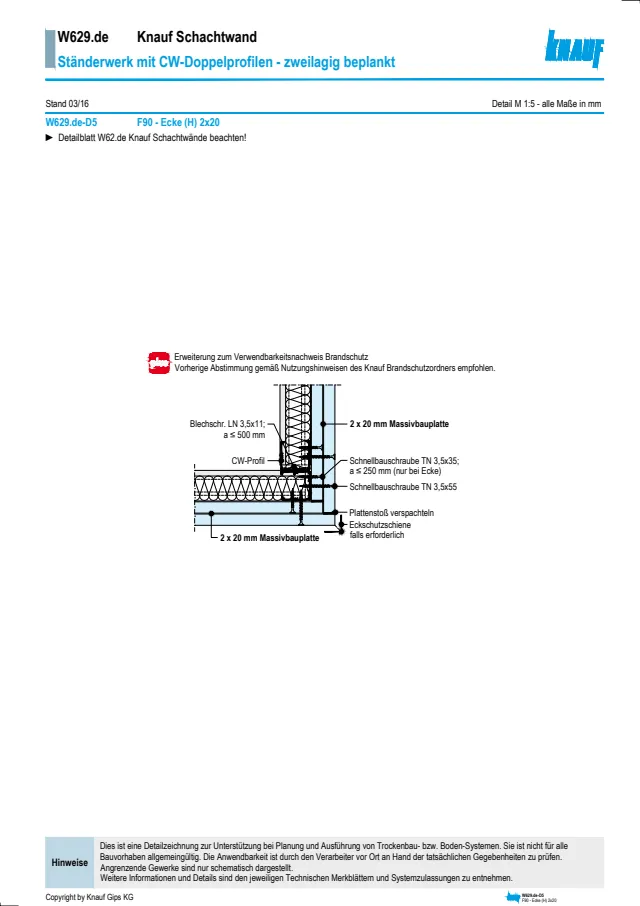

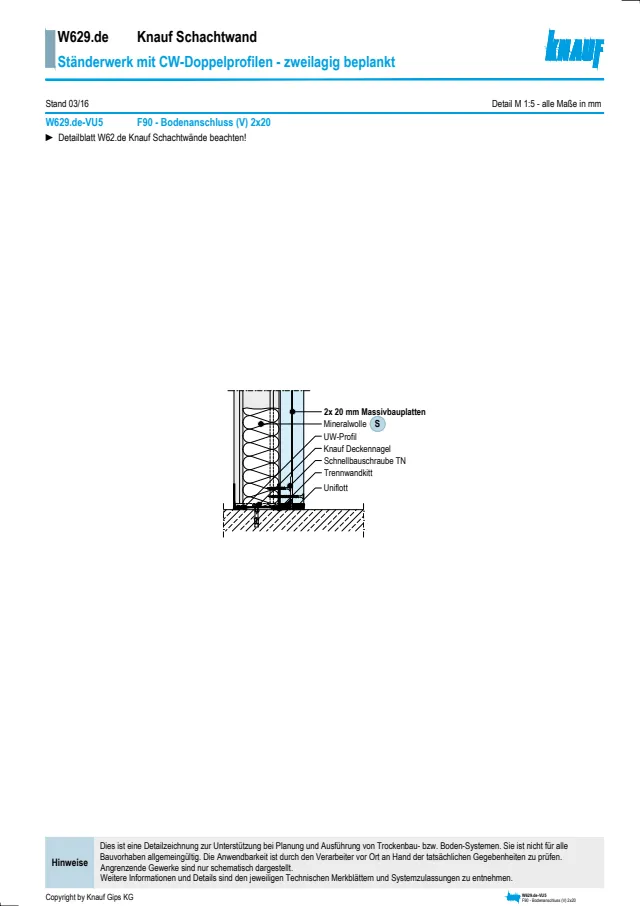

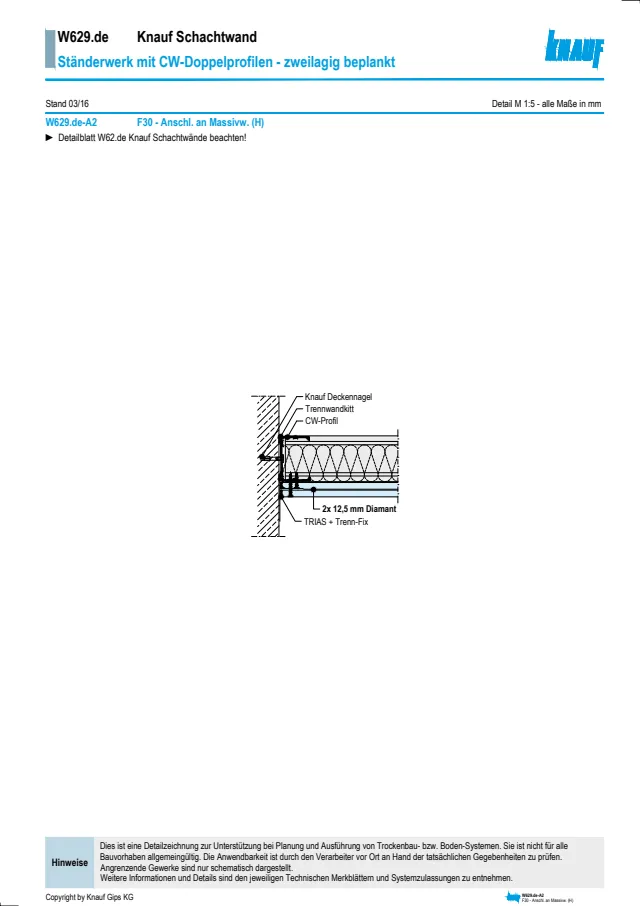

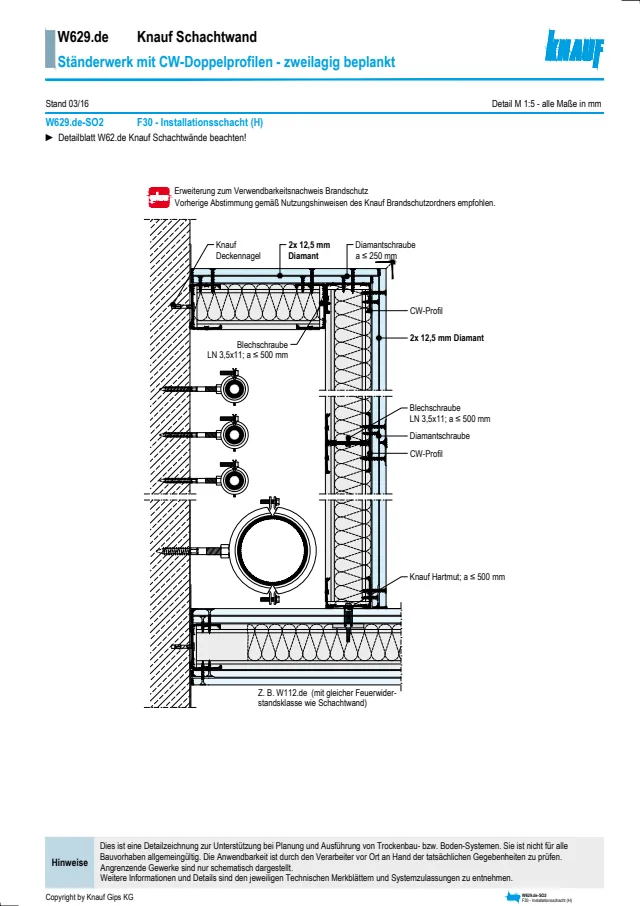

W629. Knauf pregrada za šahtove – s dvostrukom potkonstrukcijom iz CW profila
Zidni sustav W629. radi se s jednim okvirom unutar kojeg su dvostruki profili.
Karakteristike sustava su:
- Potkonstrukcija iz dvostrukih CW profila spojenih “leđa na leđa”
- Bočne spojeve izvesti s CW profilima, a spojeve sa stropom i podlogom iz UW profila
- Otpornost na udarac lopte
- Izolacija prema potrebi
- Vertikalno polaganje: Knauf Fireboard/Diamant/Silentboard
- 9d72d459-665d-4e4a-bd0b-2f7901e25460
- Visina zida do 5,60 m o Indeks smanjenja zvuka od 44 dB

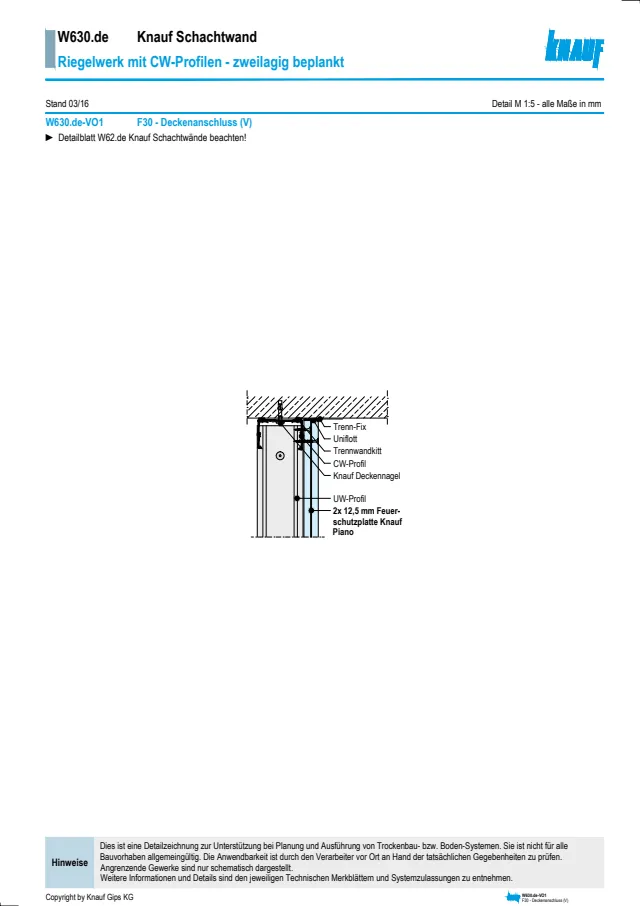

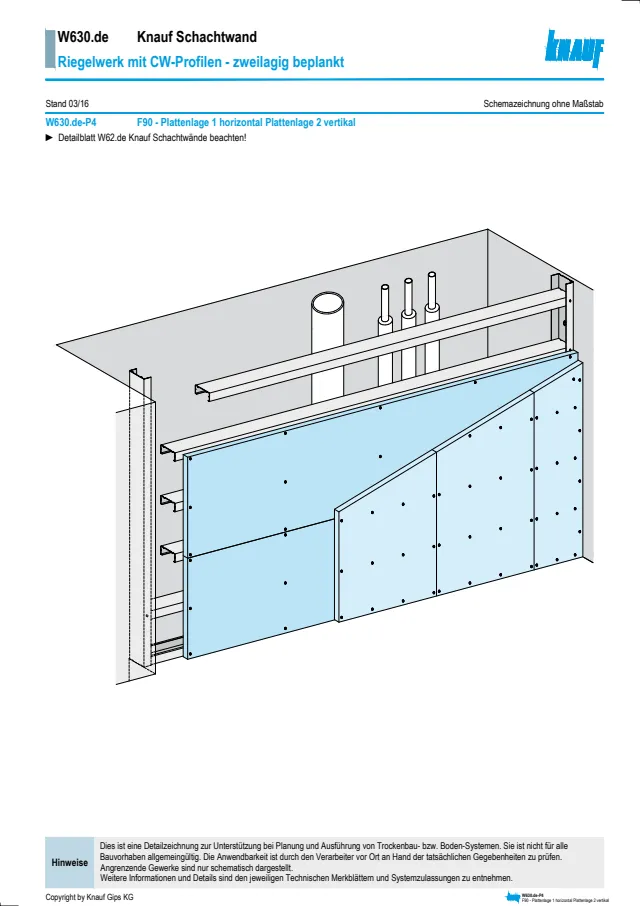

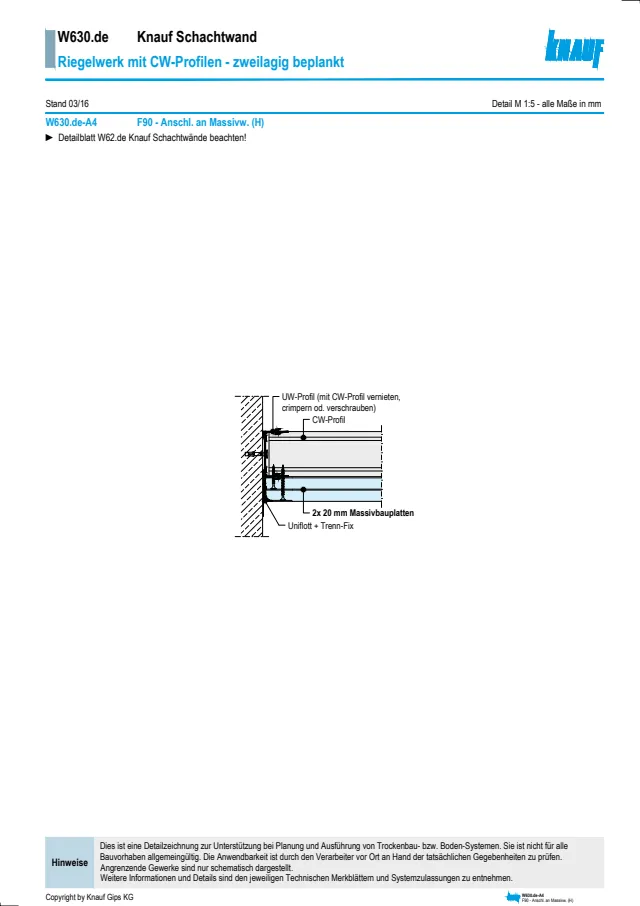

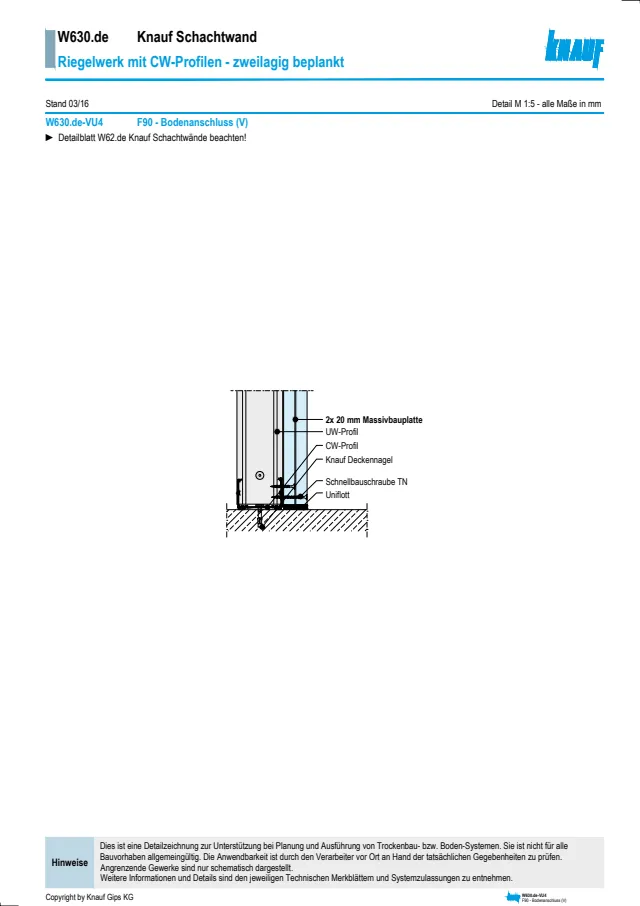

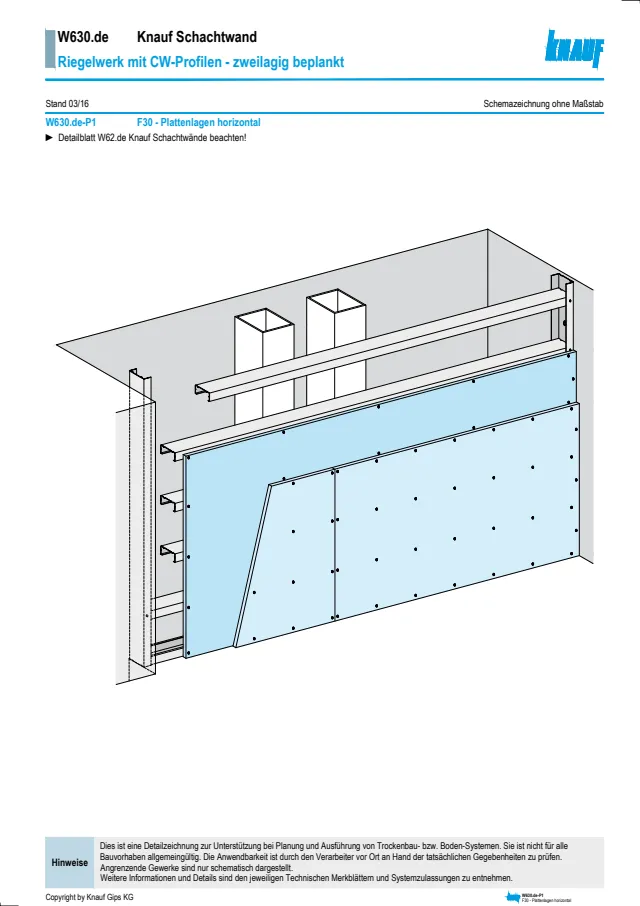

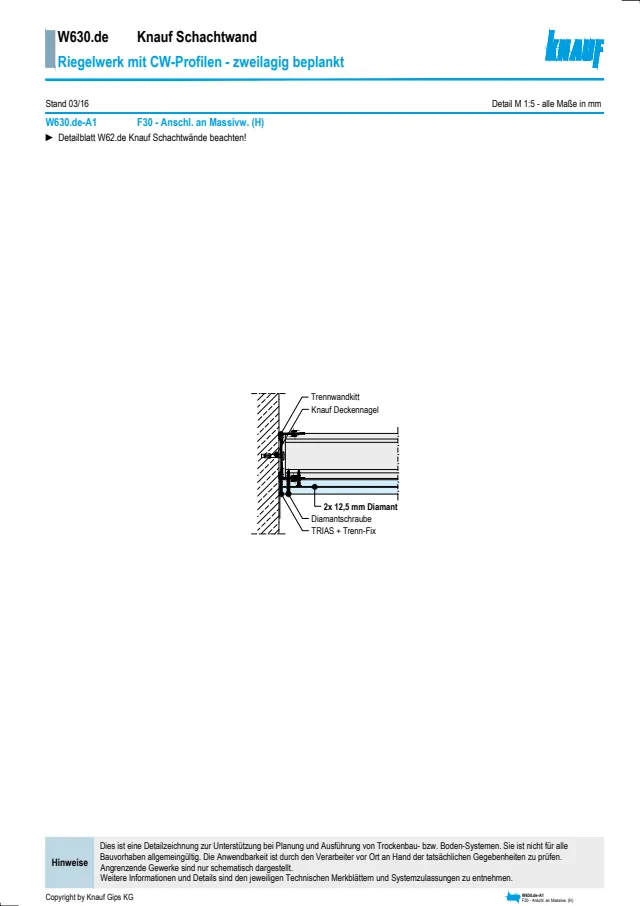

W630. Knauf pregrada za šahtove – s vodoravnom potkonstrukcijom iz CW profila
Zidni sustav W630. izvodi se s vijkom za širine utora od 5 m. Iz tehničkih razloga dodatna izolacija za protupožarnu zaštitu nije potrebna.
Karakteristike sustava su:
- Potkonstrukcija iz horizontalno položenih CW profila
- Bočne spojeve izvesti s UW profilima, a spojeve sa stropom i podlogom iz CW profila
- Otpornost na udarac lopte
- Izolacija prema potrebi
- Horizontalne ploče (Masivna ploča u 1. redu se postavlja vodoravno, a u 2. redu horizontalno)
- Visina zida do 7 m o Indeks smanjenja zvuka od 42 dB

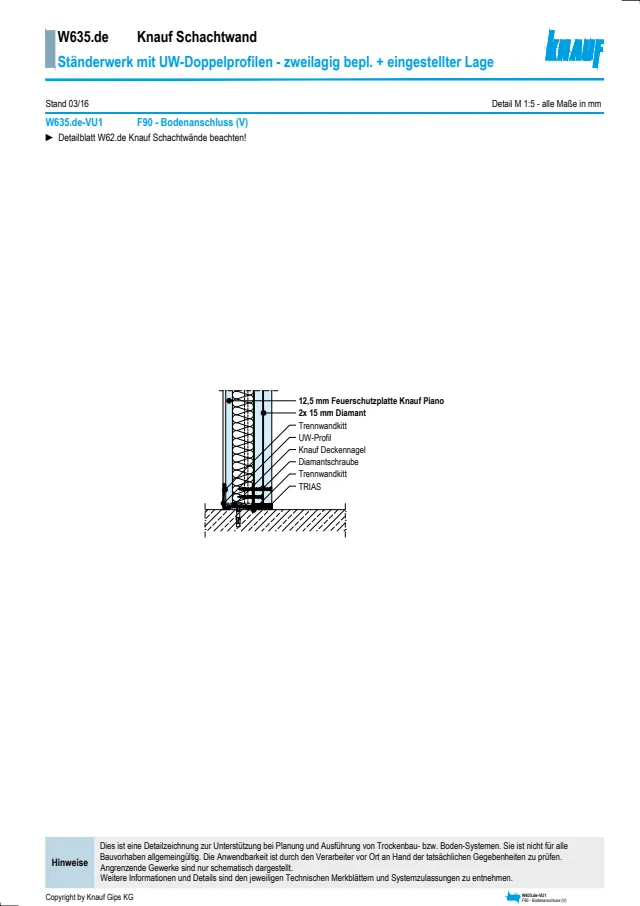

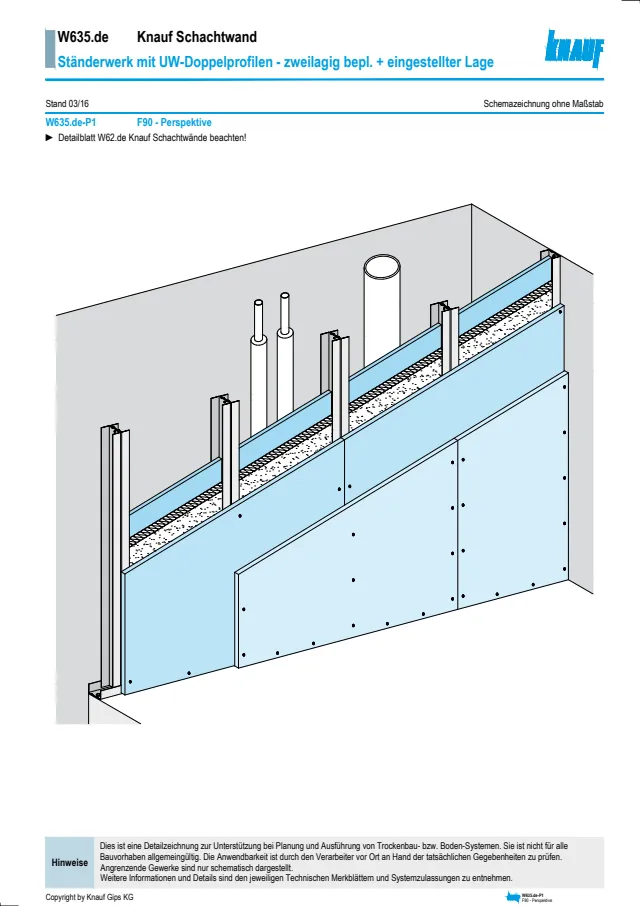

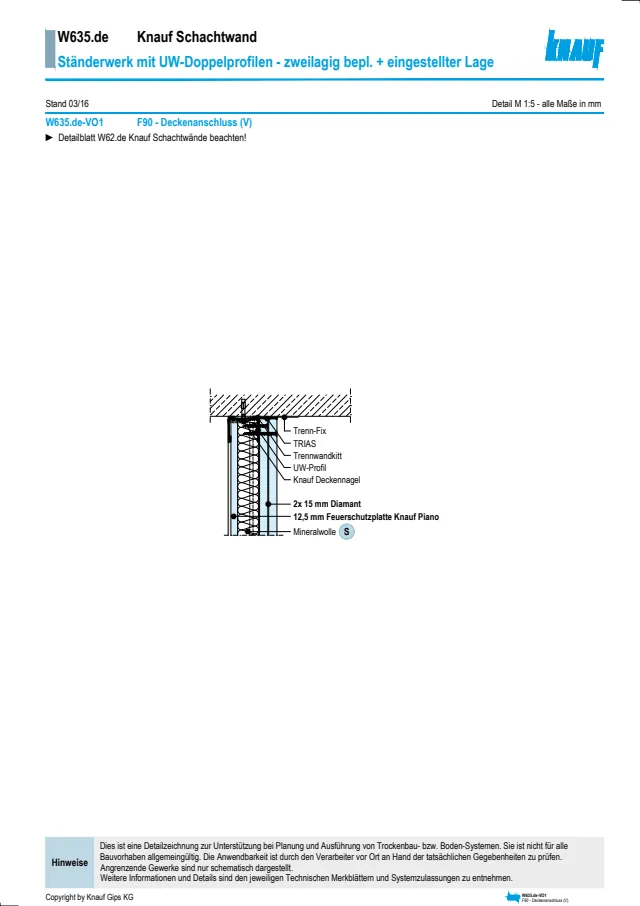

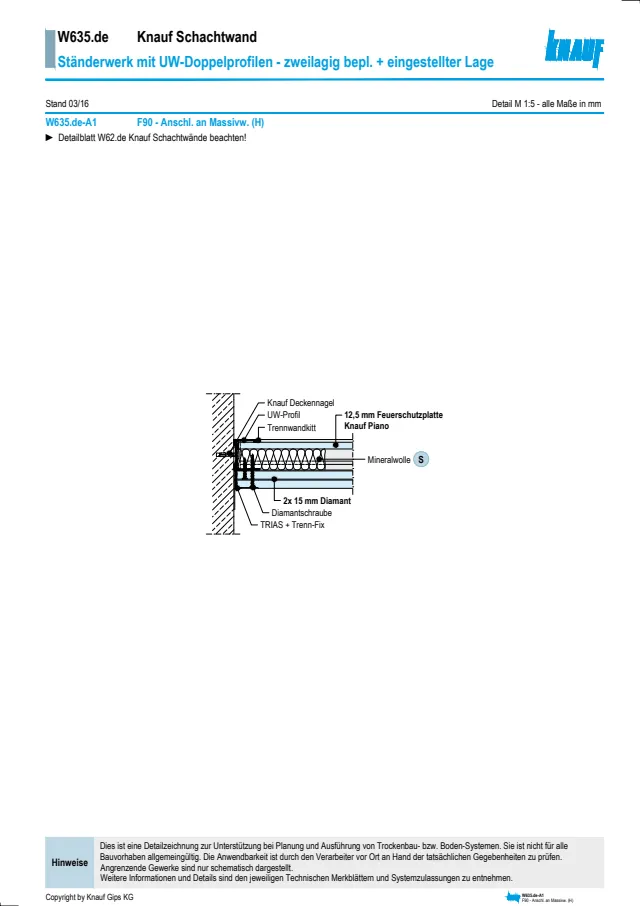

W635. Knauf pregrada za šahtove – s dvostrukom potkonstrukcijom iz UW profila
Zidni sustav W635.hr izvodi se kao izravnat sustav s dodatnim setom ploča radi bolje zvučne izolacije.
Karakteristike sustava su:
- Potkonstrukcija iz dvostrukih UW profila spojenih “leđa na leđa” i postavljenom Knauf protupožarnom pločom DF 12,5 mm prema strani šahta
- Sve spojeve s bočnim građevnim elementima izvesti s UW profilima
- Otpornost na udarac lopte
- Potrebna izolacija
- Vertikalne ploče
- a4196375-1f60-4b82-9b29-47090ee0d3c4
Visina zida do 5 m o Indeks smanjenja zvuka od 52 dB
