Le pareti per cavedi Knauf sono pareti a montanti metallici con rivestimento su un solo lato e resistenza al fuoco, progettate per la chiusura di cavedi tecnici, garantendo protezione antincendio e, se necessario, isolamento acustico. La protezione antincendio è garantita sia dall'interno (incendio nel cavedio, protezione contro la propagazione verso i locali circostanti) sia dall'esterno (protezione delle installazioni e prevenzione della propagazione del fuoco ad altri piani).
Le pareti per cavedi Knauf sono composte da una struttura metallica e da un rivestimento su un solo lato, a uno o due strati, realizzato con lastre Knauf. La struttura metallica è collegata perimetralmente (nel sistema W628A.ch solo lateralmente) agli elementi costruttivi adiacenti. A seconda del sistema, nella struttura possono essere integrati materiali isolanti per l'isolamento acustico e termico.
Scheda tecnica di sistema W62.ch
I dati per la progettazione, i dettagli di esecuzione, le indicazioni per il montaggio e la lavorazione, oltre al fabbisogno di materiali, sono disponibili nella scheda tecnica di sistema W62.ch.
Panoramica dei sistemi
- W628A.ch – Controparete per vani tecnici – Autoportante
- W630.ch – Controparete per vani tecnici – Struttura a traversi in profili CW
- W628B.ch – Controparete per vani tecnici – Orditura in profili CW
- W629.ch – Controparete per vani tecnici – Orditura in profili doppi CW
- W635.ch – Controparete per vani tecnici – Orditura in profili doppi UW
W628A.ch – Controparete per vani tecnici – Autoportante
Il sistema di parete per cavedi W628A.ch viene realizzato senza struttura portante per cavedi con una larghezza fino a 2,00 m. Questo sistema di parete per cavedi si distingue per la sua costruzione snella. Per motivi di protezione antincendio, non è necessario un ulteriore isolamento.
- Collegamenti laterali con profili angolari
- Rivestimento orizzontale autoportante
- Altezza della parete fino a: 4,00 m
- Isolamento acustico fino a: 36 dB

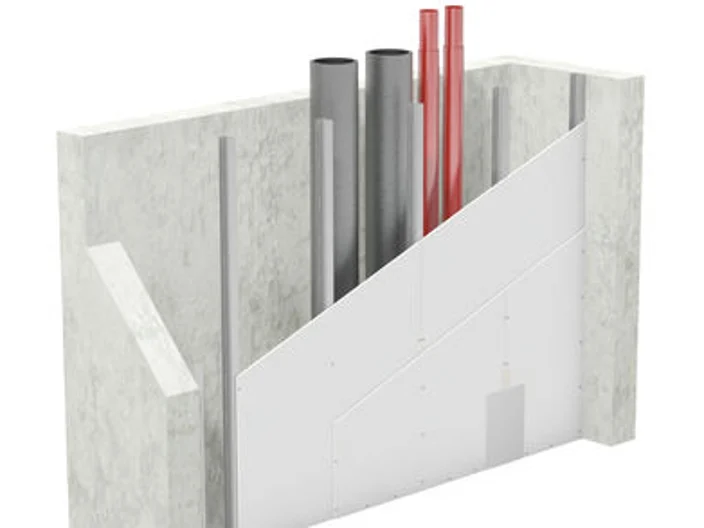

W628B.ch – Controparete per vani tecnici – Orditura in profili CW
Il sistema di parete per cavedi W628B.ch viene realizzato con una struttura a montanti singoli con profili singoli. Per motivi di protezione antincendio, non è necessario un ulteriore isolamento.
- Montanti metallici CW
- Collegamenti laterali con profili CW, collegamenti superiore e inferiore con profili UW
- Resistenza agli urti di palloni possibile
- Strato isolante opzionale
- Rivestimento verticale con lastre Knauf antincendio / Diamant / Drystar-Board, rivestimento orizzontale con lastre massicce
- Altezza della parete fino a: 6,00 m
- Isolamento acustico fino a: 44 dB

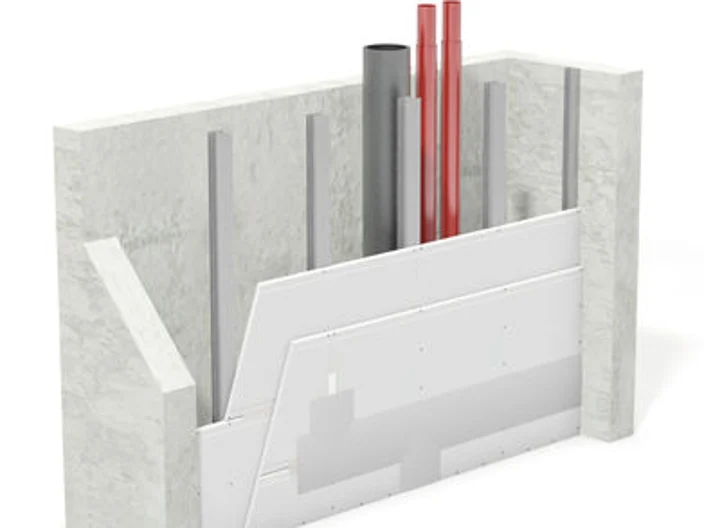

W629.ch – Controparete per vani tecnici – Orditura in profili doppi CW
Il sistema di parete per cavedi W629.ch viene realizzato con una struttura a montanti singoli utilizzando profili doppi. Questo consente soluzioni particolarmente snelle.
- Montanti metallici CW come profili doppi
- Collegamenti laterali con profili CW, collegamenti superiore e inferiore con profili UW
- Resistenza agli urti di palloni possibile
- Rivestimento verticale con lastre Knauf antincendio / Diamant / Drystar-Board, rivestimento orizzontale con lastre massicce
- Altezza della parete fino a: 6,00 m
- Isolamento acustico fino a: 44 dB
W630.ch – Controparete per vani tecnici – Struttura a traversi in profili CW
sistema di contropareti per vani tecnici W630.ch è realizzato con una struttura a traversi, per vani tecnici di larghezza fino a 5,00 m. Ai fini della protezione antincendio non è richiesto l'uso di ulteriori materiali isolanti.
- Struttura a traversi orizzontale, profili metallici CW
- Giunti perimetrali laterali con profili UW, giunti perimetrali superiore e inferiore con profili CW
- Resistenza all'impatto di palloni su richiesta
- Strato isolante opzionale
- Rivestimento orizzontale (lastre massicce / Silentboard nel 1° strato orizzontale e nel 2° strato verticale)
- Altezza parete fino a: nessuna limitazione in presenza di supporto intermedio ogni ≤ 15 m
- Potere fonoisolante fino a: 44 dB

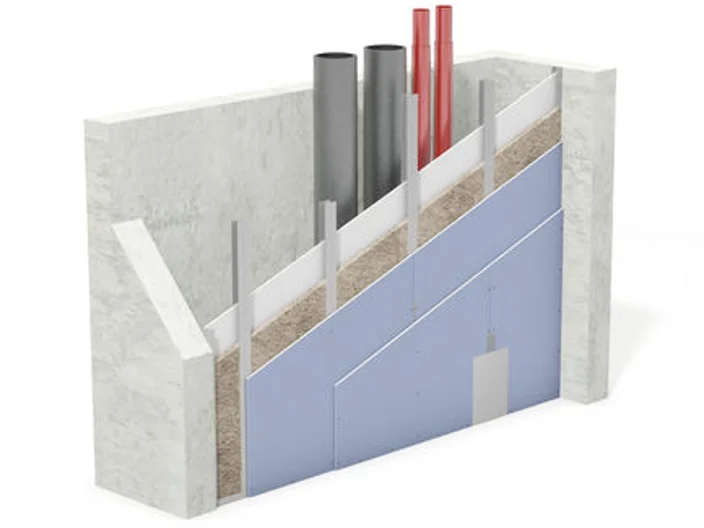

W635.ch – Controparete per vani tecnici – Orditura in profili doppi UW
Il sistema di parete per cavedi W635.ch è progettato come un sistema snello con uno strato aggiuntivo di lastre posizionato sul lato del cavedio, specificamente orientato ai requisiti di isolamento acustico.
- Montanti metallici UW come profili doppi con uno strato aggiuntivo di lastra antincendio da 12,5 mm posizionato sul lato del cavedio
- Collegamenti perimetrali con profili UW
- Strato isolante in lana di roccia richiesto per motivi di protezione antincendio
- Rivestimento verticale con lastre Diamant GKFI
- Altezza della parete fino a: 3,00 m
- Isolamento acustico fino a: 54 dB
