Controsoffitti Antisfondellamento

Forte dell’esperienza nelle soluzioni ad elevata resistenza meccanica ed antisismica, Knauf si è evoluta arrivando alla realizzazione di controsoffitti altamente prestazionali per risolvere il problema dello sfondellamento dei solai.

Knauf Antisfondellamento | Scopri i Sistemi per la protezione dei Solai

Grazie alla tendenza all'innovazione e all'esperienza nelle soluzioni ad elevata resistenza meccanica ed antisismica, Knauf si è evoluta negli anni arrivando alla realizzazione di controsoffitti altamente prestazionali per risolvere il problema dello sfondellamento. Scopri le caratteristiche dei nostri Sistemi:

Rapidità d’esecuzione
Minimo ingombro della struttura
Messa in sicurezza di solai a rischio
Nessun utilizzo di malte e intonaci, ma solo sistemi a secco
Contenimento del distacco dell’intonaco e del fondo della pignatta
Minimo disagio per gli utenti del fabbricato
Disponibile anche soluzione autoportante senza fissaggi sul solaio

Cosa è lo sfondellamento?
I solai in latero-cemento sono costituiti da elementi di alleggerimento in laterizio di geometria e formato variabili e travetti portanti in calcestruzzo armato. Questi presentano talvolta il distacco, con conseguente caduta, di parti dell’intonaco normalmente posto all’intradosso dei solai stessi, nonché del fondo delle cosiddette “pignatte” (o “fondello”, da cui il termine “sfondellamento” per descrivere il fenomeno). Nei fabbricati dove il fenomeno si è verificato è necessario intervenire per la messa in sicurezza dei locali, in quanto la caduta di intonaci ed elementi in laterizio può consistere, mediamente, in carichi di 20-40 kg/m2 e costituire pertanto un serio pericolo per gli utenti dei locali. Per risolvere il fenomeno Knauf ha messo a punto una serie di soluzioni che evitano la totale rimozione dell’intonaco e del fondo delle pignatte del solaio con notevole risparmio di tempo ed economico e riducendo al minimo i disagi, oltre a garantire resistenza al fuoco ed ottime proprietà acustiche.

Cosa è lo sfondellamento?

I solai in latero-cemento sono costituiti da elementi di alleggerimento in laterizio di geometria e formato variabili e travetti portanti in calcestruzzo armato. Questi presentano talvolta il distacco, con conseguente caduta, di parti dell’intonaco normalmente posto all’intradosso dei solai stessi, nonché del fondo delle cosiddette “pignatte” (o “fondello”, da cui il termine “sfondellamento” per descrivere il fenomeno).

Nei fabbricati dove il fenomeno si è verificato è necessario intervenire per la messa in sicurezza dei locali, in quanto la caduta di intonaci ed elementi in laterizio può consistere, mediamente, in carichi di 20-40 kg/m2 e costituire pertanto un serio pericolo per gli utenti dei locali. Per risolvere il fenomeno Knauf ha messo a punto una serie di soluzioni che evitano la totale rimozione dell’intonaco e del fondo delle pignatte del solaio con notevole risparmio di tempo ed economico e riducendo al minimo i disagi, oltre a garantire resistenza al fuoco ed ottime proprietà acustiche.

Soluzioni Certificate per l'Antisfondellamento

Scopri i sistemi Knauf per la massima sicurezza dei solai

Presso i laboratori dell’Istituto Giordano è stata misurata la capacità di portata del controsoffitto Knauf per il contenimento dei solai soggetti a fenomeni di sfondellamento. I test sono stati effettuati con carico di laterizio fino a 300 kg/m2, testando più altezze di caduta: da un’altezza minima di 20 cm a un’altezza massima di 200 cm. I rapporti di prova e la consulenza per la scelta del sistema sono disponibili presso il Servizio Tecnico Knauf.

Certificati Antisfondellamento

Scarica il Manuale

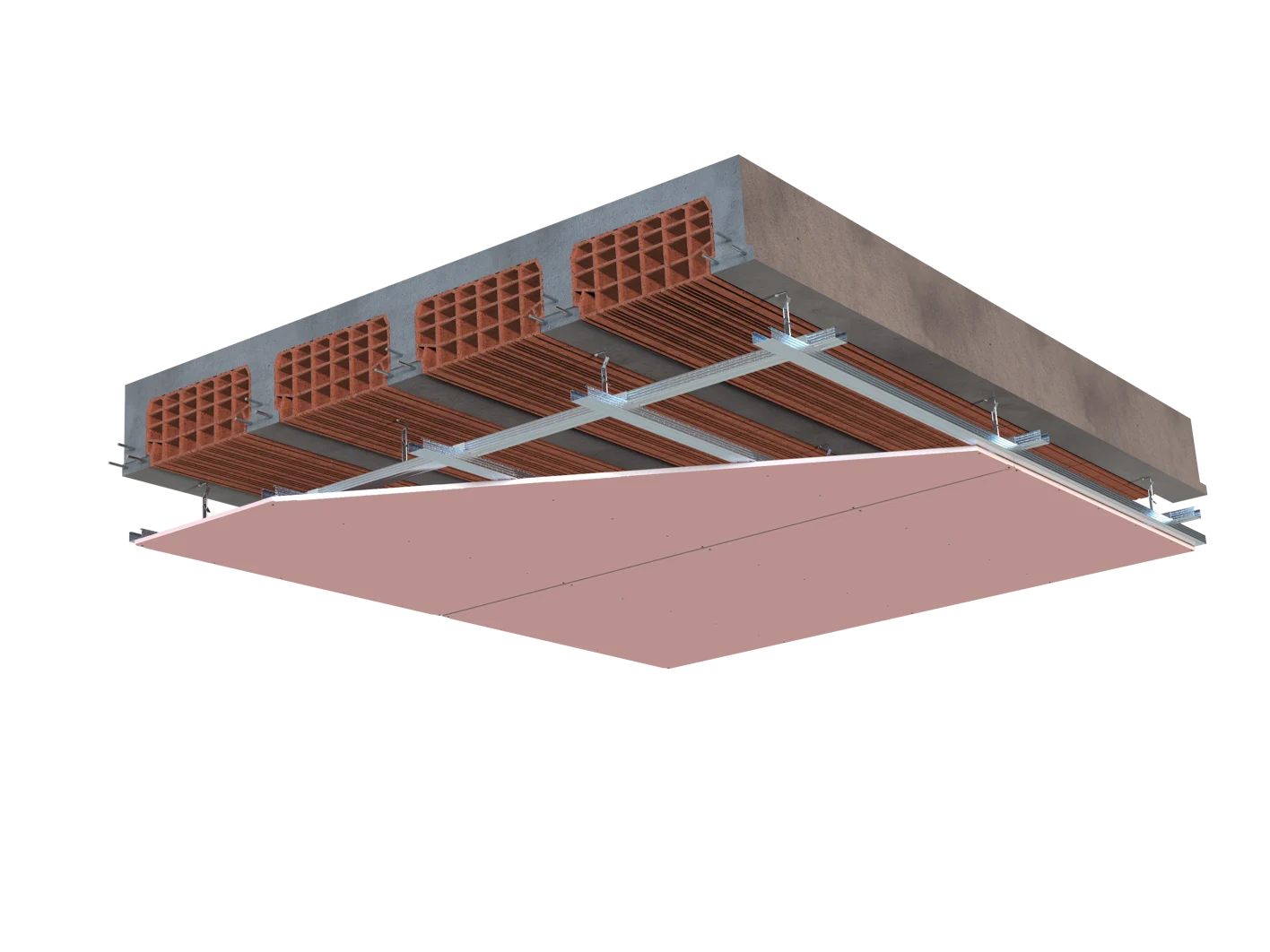

Controsoffitto Antisfondellamento D112 ribassato dal Solaio

Controsoffittatura interna ribassata D112 con singolo rivestimento e doppia orditura metallica, incrociata e sovrapposta, realizzata con appositi ancoraggi di sospensione in grado di sopportare le sollecitazioni statiche e meccaniche. Knauf garantisce i suoi sistemi sulla base di certificazioni e rapporti di prova rilasciati da laboratori accreditati che hanno determinato le sollecitazioni massime da applicare ai modelli, così da definire le caratteristiche di resistenza e deformabilità del sistema.

Rapporto di prova n. 406365 emesso da Istituto Giordano

Certificati Antisfondellamento

Solaio in laterocemento
Sistema di sospensione Knauf composto da gancio semplice e barra filettata (classe di carico 40 kg/m2) applicato ad interasse non superiore a 600 mm. Le sospensioni saranno fissate ai travetti sani del solaio con appositi tasselli per antisfondellamento Knauf in acciaio.
Orditura metallica composta da:
1) Profili guida Knauf a “U” 30/27/30 mm perimetrali.
2) Orditura primaria realizzata con profili Knauf C Plus 27/50/27 mm posta ad interasse non superiore a 800 mm.
3) Orditura secondaria realizzata con profili Knauf C Plus 27/50/27 mm, ancorata alla orditura primaria tramite ganci di unione ortogonale Knauf Kortex a base doppia posti ad interasse non superiore a 500 mm.
1 Ignilastra Knauf GKF, sp. 12,5 mm (peso 10,5 kg/m2, reazione al fuoco A2-s1, d0)
Spessore totale: variabile in base al sistema di sospensione
Peso (pannello+orditura): variabile in base al sistema di sospensione

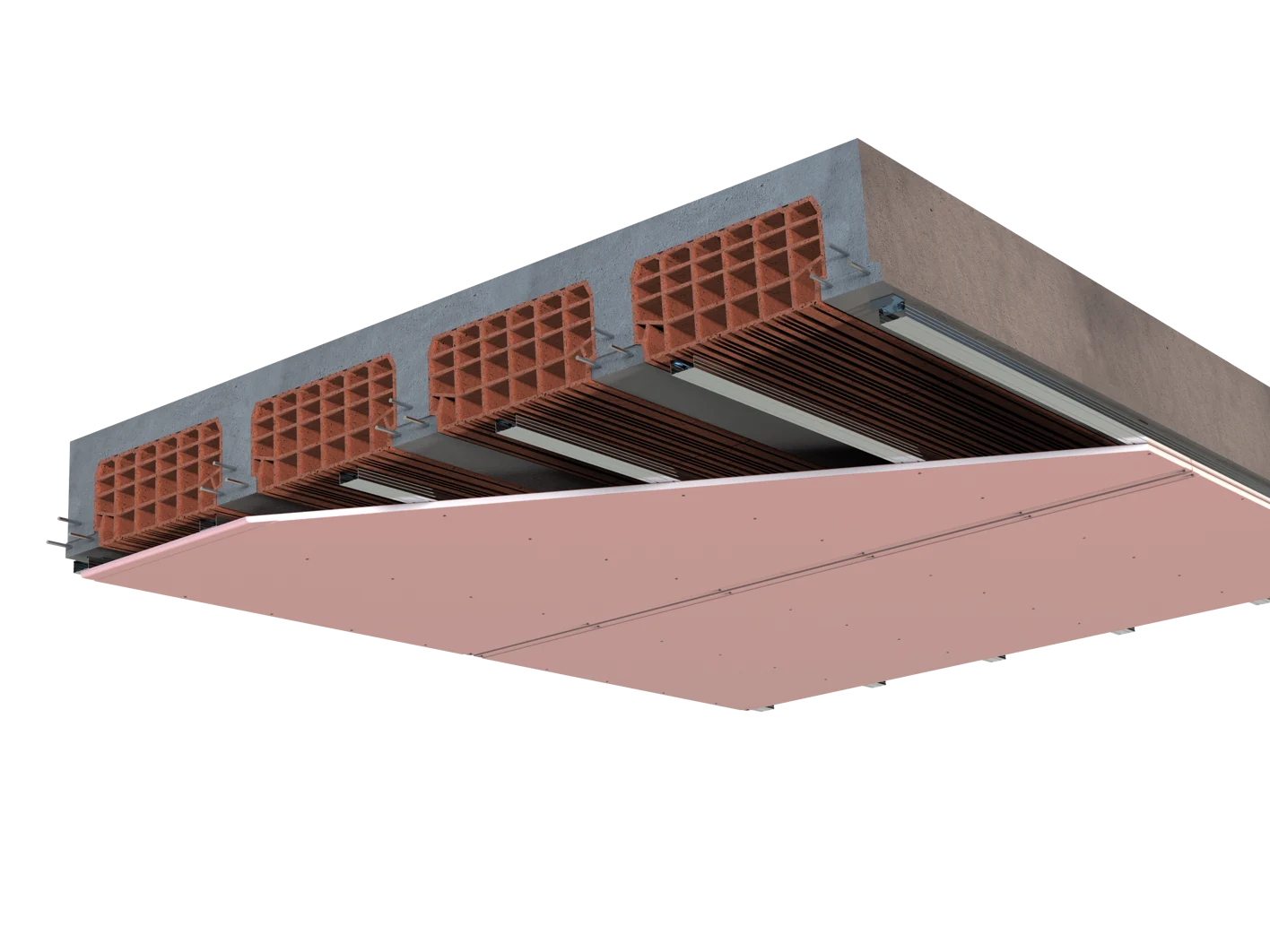

Controsoffitto Continuo D111 in Aderenza al Solaio

Controsoffittatura interna in aderenza D111 ancorato al solaio con singolo rivestimento. Il sistema di sospensione è realizzato con appositi ganci di sospensione in grado di sopportare le sollecitazioni statiche e meccaniche. Knauf garantisce i suoi sistemi sulla base di certificazioni e rapporti di prova rilasciati da laboratori accreditati che hanno determinato le sollecitazioni massime da applicare ai modelli, così da definire le caratteristiche di resistenza e deformabilità del Sistema.

II sistema Antisfondellamento Knauf D111 si ritiene automaticamente certificato sulla base dei test sviluppati con Istituto Giordano durante le prove sviluppate con soluzione ribassata da solaio. Questa considerazione si basa sulla minor distanza tra intradosso solaio ed estradosso controsoffitto, rispetto al controsoffitto Knauf D112 ribassato.

Certificati Antisfondellamento

Solaio in laterizio armato.
Orditura metallica:
1) Profili guida Knauf a “U” 30/27/30 mm.
2) Profili Knauf C Plus 27/50/27 mm.
3) L'orditura, posta ad interasse non superiore a 400 mm, sarà fissata al solaio tramite ganci distanziatori o con ganci semplici Knauf posizionati ad interasse non superiore a 1000 mm. I ganci distanziatori Knauf saranno fissati ai travetti sani del solaio con appositi tasselli per antisfondellamento Knauf in acciaio.
1 Ignilastra Knauf GKF, sp. 12,5 mm (peso 10,5 kg/m2, reazione al fuoco A2-s1,d0).
Spessore totale: variabile in base al sistema di sospensione
Peso (pannello+orditura): variabile in base al sistema di sospensione

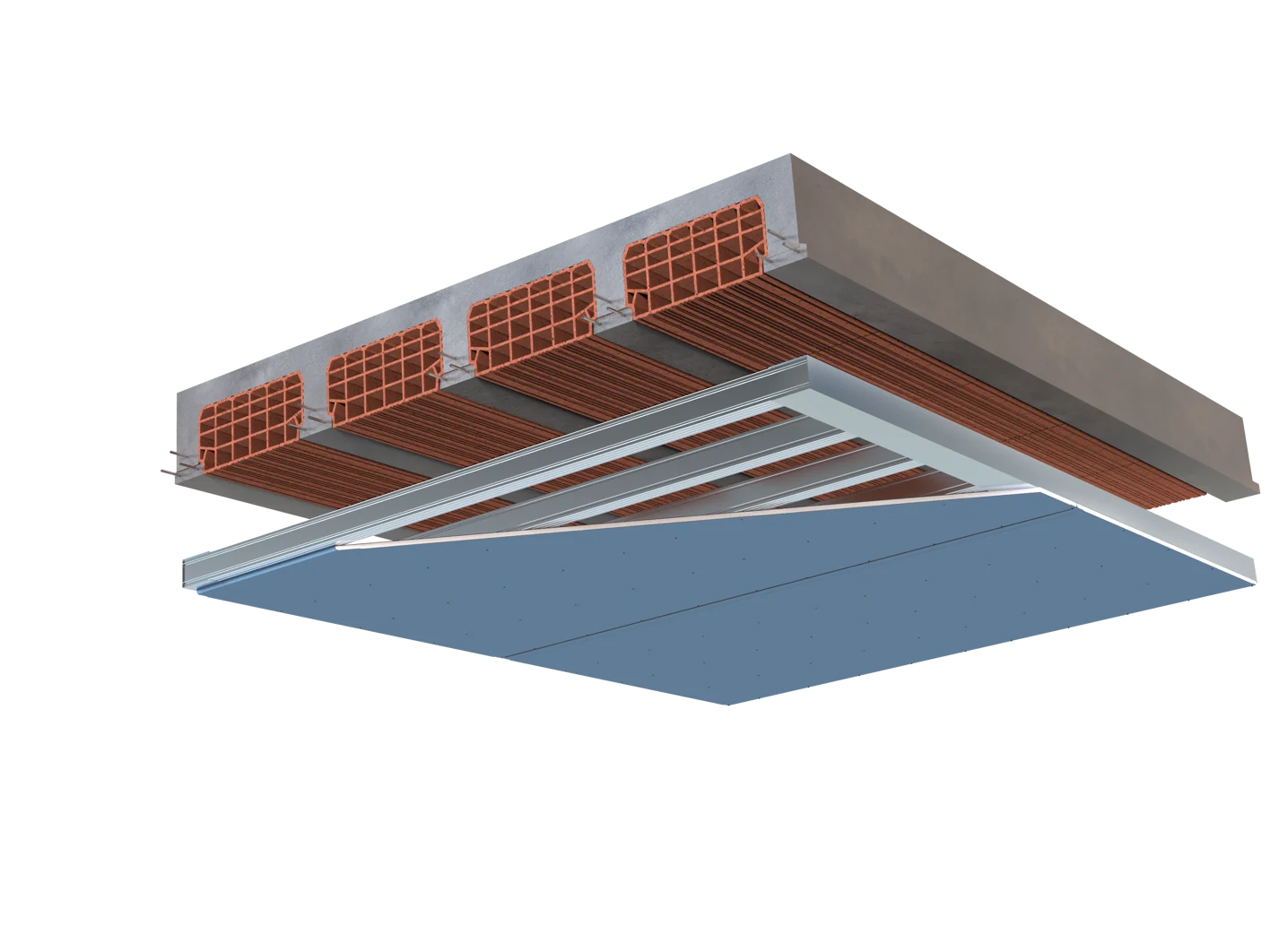

Controsoffitto Antisfondellamento Autoportante D131

Controsoffittatura interna autoportante D131, con rivestimento con lastre Diamant solo sul lato inferiore. Il sistema è testato su una luce massima di 3,30 m, senza necessità di ancorarsi al solaio superiore, ideale in tutte quelle situazioni in cui i travetti sono troppo ammalorati o in cui sono presenti impianti nell’intercapedine per cui l’ancoraggio risulterebbe difficoltoso. Knauf garantisce i suoi sistemi sulla base di certificazioni e rapporti di prova rilasciati da laboratori accreditati che hanno determinato le sollecitazioni massime da applicare ai modelli, così da definire le caratteristiche di resistenza e deformabilità del Sistema.

Rapporto di prova n° 406366 emesso da Istituto Giordano.

Certificati Antisfondellamento

Solaio in laterocemento.
Orditura metallica:
1) Profili guida Knauf a “U” 100/75/100, sp. 1,0 mm, tassellati alle pareti laterali ogni 500 mm.
2) Profili montanti Knauf a “C” 50/75/50, sp. 0,6 mm, scatolati, posti a interasse massimo di 300 mm.
I profili montanti scatolati saranno fissati tra loro con viti finta rondella punta teks, solo sul lato superiore, poste ad interasse 500 mm. Le estremità vengono incastrate nei profili guida.
Rivestimento solo sotto con 1 lastra Knauf Diamant, sp. 12,5 mm (peso 12,8 kg/m2, reazione al fuoco A2-s1,d0).
Luce libera di inflessione: 3,30 m. Per luci maggiori, contattare il settore Tecnico Knauf per calcoli specifici
Spessore totale: 87,5 mm
Peso: circa 20 kg/m2
