SISTEMA DI CONTROVENTATURA DEI SOLAI PER IL MIGLIORAMENTO DELLA PRESTAZIONE ANTISISMICA: INDICAZIONI PER UNA CORRETTA MESSA IN OPERA
I controsoffitti, oltre a svolgere una funzione di contenimento degli impianti, di finitura estetica, di miglioramento dell’isolamento termico e acustico dei solai, rivestono un importante ruolo per la sicurezza delle persone che occupano gli ambienti. In caso di evento sismico, devono essere in grado di resistere all’azione sismica.

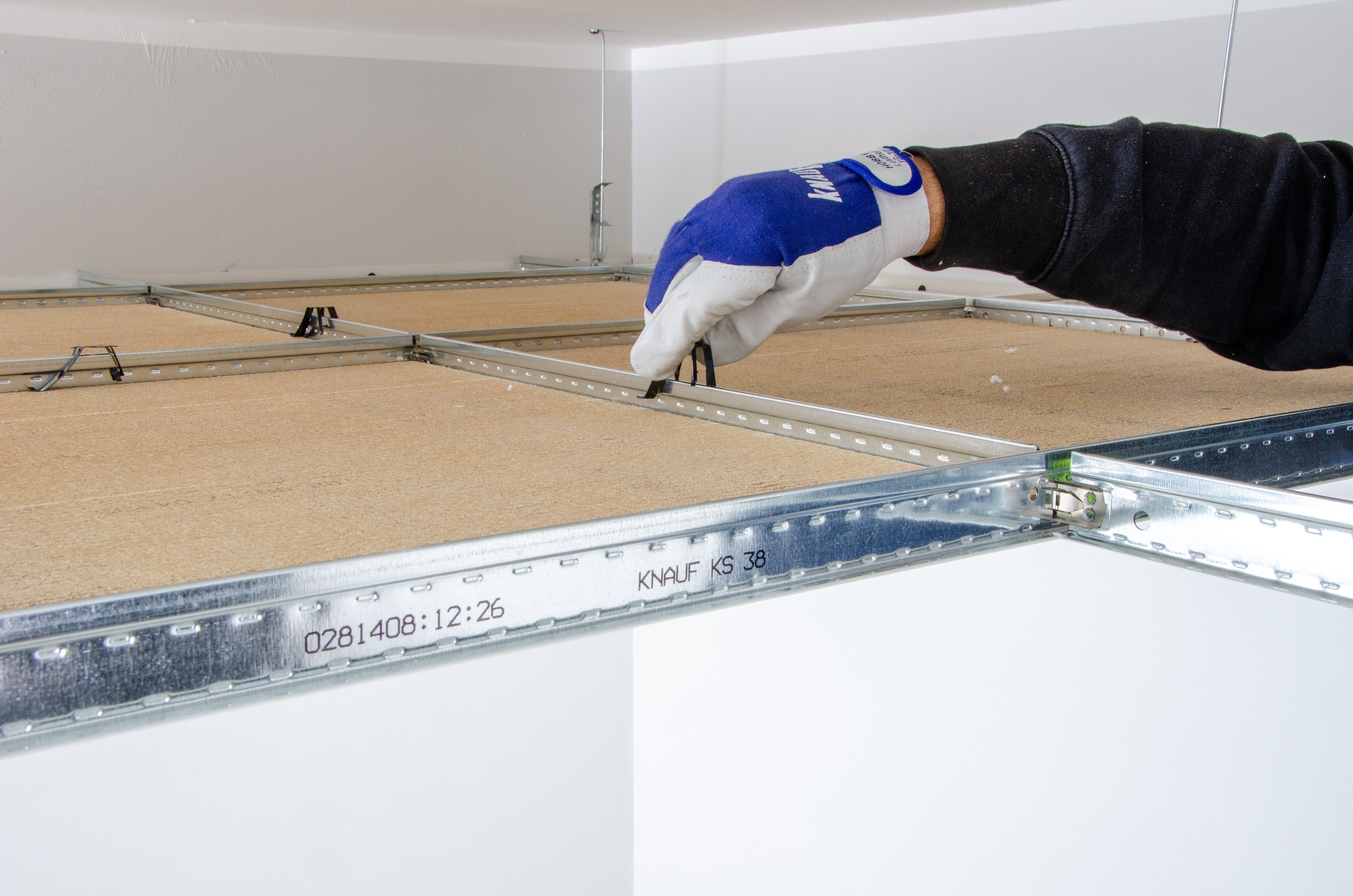

Il sistema di controventamento prevede l'installazione dei seguenti componenti:
- Puntone realizzato con una coppia di profili della guida U30x27x30 sp. 0,6 mm posata “schiena/schiena” collegati sull’anima tramite “vite finta rondella”. I puntoni devono essere disposti in numero minimo del valore massimo tra [3; 1 ogni 10 m2 di controsoffitto] per ogni porzione di soffitto strutturalmente indipendente.
- Profili portanti primari e secondari con ala inferiore minima di 24 mm della gamma di orditure Knauf KS38.
- Profili perimetrali a “L” con ali di larghezza minima di 30 mm.
- Primo pendino di sostegno verticale posato a una distanza massima dal profilo perimetrale di 200 mm.
- Pannelli bloccati sulla struttura metallica tramite “clips”.
Il sistema descritto è idoneo solo per pannelli modulari dimensioni nominali 600x600 mm, con bordo a vista o semi-nascosto.
IMPORTANTE! Per i sistemi di controventamento:
- Devono essere utilizzate solo strutture (portanti e traversi) di minimo 24 mm.
- I pannelli devono essere fermati alla struttura metallica con le clips.
- Deve essere utilizzato il Sistema di orditure Knauf KS38.
- Consultare il Settore Tecnico per informazioni ulteriori sul sistema.

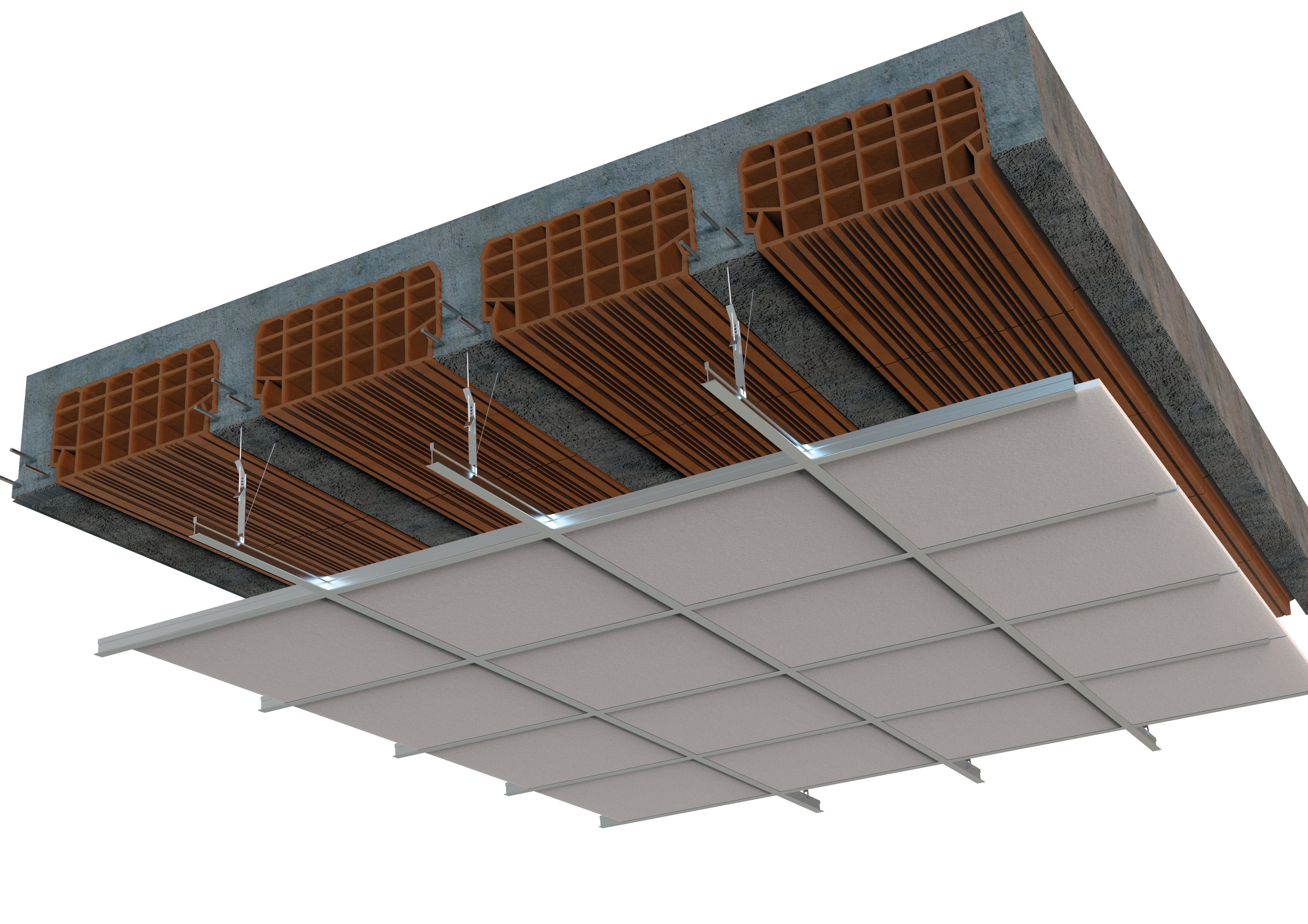

CONTROSOFFITTO MODULARE IN FIBRA MINERALE
- Solaio in laterizio armato
- Struttura portante KS38 composta da orditura metallica doppia a vista, con profili a "T" 24x38 mm, e completata da profili a "L" perimetrali e di bordo.
- Sistema di sospensione realizzato con sistema di pendinatura "tirante-molla" ɸ=4 mm a uncino aperto, montato parallelamente alla retta d’azione della forza di gravità.
- Rivestimento con pannelli Knauf in fibra minerale 600x600x15 mm posti a distanza dall’intradosso del solaio.
(Reazione al fuoco: A1) - Spessore totale: 125 mm
- Peso (pannello+orditura): c.a. 4 kg/m2
Controsoffittatura interna ispezionabile realizzata con pannelli in fibra minerale di dimensioni 600x600 sostenuti da apposita struttura metallica KS38. La combinazione di elevata leggerezza, ottima resistenza nei confronti dell'umidità ed elevate prestazioni di assorbimento acustico offerte dal rivestimento conferiscono elevati livelli di comfort all'ambiente progettato; mentre l'orditura di sostegno, realizzata con profili primari e secondari accuratamente dimensionati per offrire stabilità e resistenza alle sollecitazioni, rendono il sistema particolarmente idoneo per applicazioni in zona sismica.

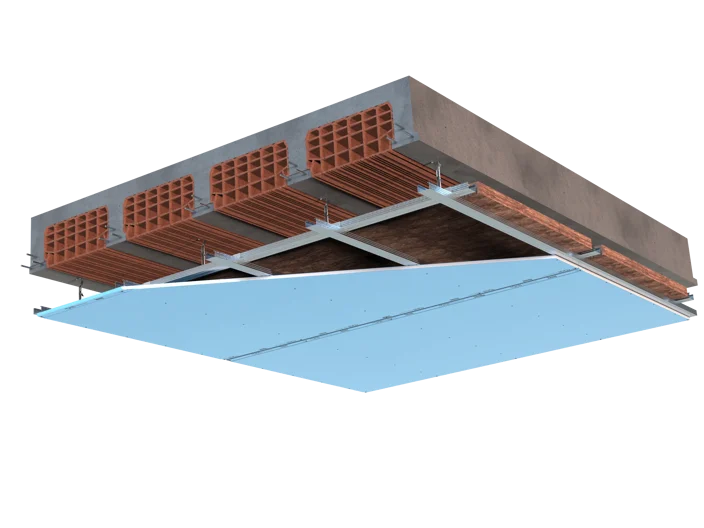

Controsoffitto Continuo D112 con Lastra GKB Advanced
- Solaio in laterizio armato.
- Sistema di sospensione Knauf applicato ad interasse non superiore a 600 mm e costituito da pendino rigido con spessore acciaio 10/10, gancio e doppio coppiglio in acciaio.
- Orditura metallica composta da:
1) profili guida Knauf a “U” 25x25x25 mm perimetrali;
2) Orditura primaria realizzata con profili Knauf C Plus 25x60x25 mm posta ad interasse non superiore a 750 mm;
3) Orditura secondaria realizzata con profili Knauf C Plus 25x60x25 mm, ancorata alla orditura primaria tramite ganci di unione ortogonale Knauf a base doppia posti ad interasse non superiore a 500 mm. - 1 lastra Knauf GKB Advanced 12,5 mm (peso 7,5 kg/m2, reazione al fuoco A2- s1,d0)
- Spessore totale: variabile in base al sistema di sospensione
- Peso (pannello+orditura): variabile in base al sistema di sospensione
Parete divisoria esterna a doppia orditura metallica e doppio rivestimento con lastra in intercapedine. La lastra in cemento fibrorinforzato Aquapanel Outdoor, come rivestimento esterno, garantisce resistenza straordinaria contro pioggia, umidità, gelo e shock termici, mentre il contributo offerto dalla combinazione GKB+Diamant conferisce elevata resistenza meccanica al sistema. La soluzione W388 si dimostra così la scelta ideale per applicazioni come parete di tamponamento in progetti ex novo o ristrutturazioni per edifici pubblici e residenziali.
