- Вес одного квадратного метра потолка – около 13 кг;
- максимальное расстояние между точками крепления каркаса к базовому потолку – 1200 мм;
- максимальное расстояние между осями несущих профилей – 500 мм;
- максимальное расстояние между осями основных профилей – 1200 мм;
- расстояние между стеной и осью крайнего основного профиля ~100 мм.

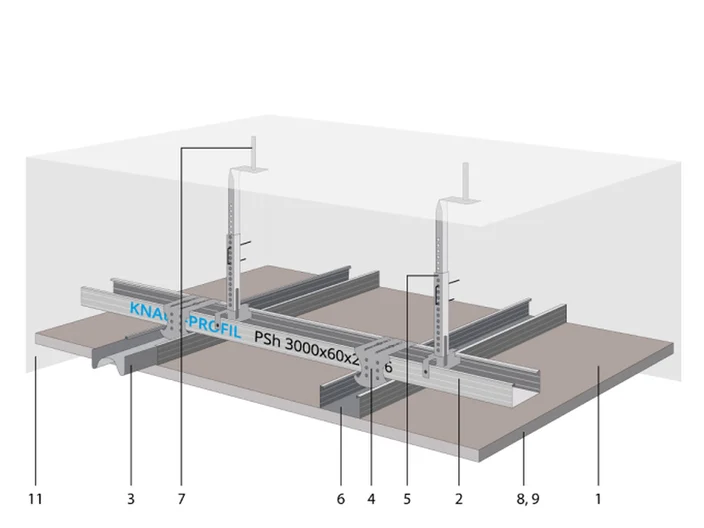

Состав комплектной системы – количество на м2:
- (1) КНАУФ-лист (ГСП-A, ГСП-H2, ГСП-DF) 12,5 мм - 1,0 м2;
- (2) КНАУФ-профиль ПП 60×27 - 3,2 пог. м;
- (3) Удлинитель профилей – 0,6 шт.;
- (4) Соединитель двухуровневый – 2,3 шт.;
- (5) Подвес с зажимом и тягой (Подвес прямой, Нониус-подвес в сборе) - 1,3 шт.;
- (6) Шуруп TN 25 – 17 шт.;
- (7) Анкерный элемент – 1,3 шт.;
- (8) Лента армирующая - 1,2 пог. м;
- (9) Шпаклевка КНАУФ-Фуген – 0,4 кг;
- (10) Грунтовка КНАУФ-Тифенгрунд – 0,1 л;
- (11) Лента разделительная - * пог. м;
- (12**) Шуруп LN 9 -2,6 шт.
* Количество соответствует периметру помещения.
** Позиция на рисунке не показана, используется с прямым подвесом.
( ) В скобках даны варианты комплектующих изделий.
Данные по количеству материалов являются ориентировочными, не учитывают потерь на раскрой и требуют уточнения по проекту.
Описание
Комплектная система КНАУФ П 112 представляет собой полный комплект специально подобранных материалов, необходимых для создания подвесного потолка на двухуровневом металлическом каркасе. Готовая конструкция потолка не является конструктивным (несущим) элементом здания.
Основные строительные элементы потолка:
- гипсокартонный КНАУФ-лист;
- металлические КНАУФ-профили потолочные ПП 60x27.
Полный состав комплектной системы и требуемое количество материалов на 1 кв. метр потолка см. в разделе «Технические характеристики».
Отличительные особенности данной системы: основные профили каркаса подвесного потолка, закрепленные с использованием подвесов к базовому потолку, и несущие профили, к которым крепится гипсокартонный КНАУФ-лист, расположены в разных уровнях .
Кроме основных элементов, комплектная система включает необходимые для решения конкретной строительной задачи технические решения, рекомендации по производству работ, а также инструменты и приспособления.
Все элементы комплектной системы П 112 производятся по современным технологиям, проходят строгий контроль качества, функционально ориентированы и в составе комплектной системы обеспечивают надежность всей конструкции в процессе длительной эксплуатации.
Область применения
Применяется в помещениях различного назначения, как при реконструкции, так и в новом строительстве с целью:
- отделки;
- решения конструктивно-планировочных задач;
- устранения неровностей перекрытия;
- скрытого размещения инженерных коммуникаций;
- повышения звукоизоляции перекрытий;
- акустики;
- повышения огнестойкости перекрытий и покрытий.
Процесс монтажа
Процесс монтажа включает следующие этапы работ:
- разметку проектного положения каркаса подвесного потолка;
- сборку и крепление каркаса;
- установку гипсокартонных КНАУФ-листов (ГКЛ) в проектное положение и крепление к каркасу;
- заделку швов между гипсокартонными КНАУФ-листами и по необходимости сплошное шпаклевание поверхности подвесного потолка;
- грунтование поверхности подвесного потолка перед нанесением краски или декоративного покрытия.
Рекомендации
Монтаж подвесных потолков следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении), до устройства чистых полов, когда все «мокрые» процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003. При этом температура в помещении не должна быть ниже 10°С.
В условиях повышенной влажности (санузлы, кухни) рекомендуется использовать влагостойкие гипсокартонные КНАУФ-листы (ГКЛВ).
Расположение электрических проводок в пространстве каркаса потолка должно исключать возможность повреждения их острыми краями элементов каркаса или шурупами во время крепления гипсокартонных листов.
Окрашивание подвесных потолков П 112 рекомендуется производить вододисперсионными красками. Не допускается нанесение известковых красок и красок на жидком стекле.
Преимущества
- Комплектная система П 112 позволяет наиболее правильно, качественно и экономно решать конкретную строительную задачу - создание подвесного потолка.
- В процессе создания подвесного потолка исключаются неудобные «мокрые» процессы.
- Значительно увеличивается производительность труда.
- Достигается общая экономия затрат на строительство за счет облегчения конструкции здания.
- Предоставляется возможность реализации неограниченных по замыслу, многовариантных архитектурных решений потолков.
- Готовый потолок имеет высокий уровень качества отделываемых поверхностей.
- Поверхность подвесных потолков П 112 пригодна под любую отделку: окраску, оклейку обоями, декоративное оштукатуривание.
- Улучшаются тепло- и звукоизоляционные качества помещения.
- Обеспечивается не только экологическая чистота, но и благоприятный для человека микроклимат в помещении. Так как основной материал комплектной системы — гипсокартонный КНАУФ-лист - обладает способностью дышать, то есть поглощать избыточную влагу и выделять ее в окружающую среду при недостатке.
