Показатели для одного / двух слоев ГКЛ:
- толщина облицовки – ~ 41 / ~ 53,5 мм.
- габаритный размер профиля – 27 / 27 мм.
- толщина обшивки – 12,5 / 12,5 х 2 мм.
- максимальная высота облицовки – 10 / 10 м.
- вес 1 кв. м облицовки – ~ 15 / ~ 26 кг/м2.

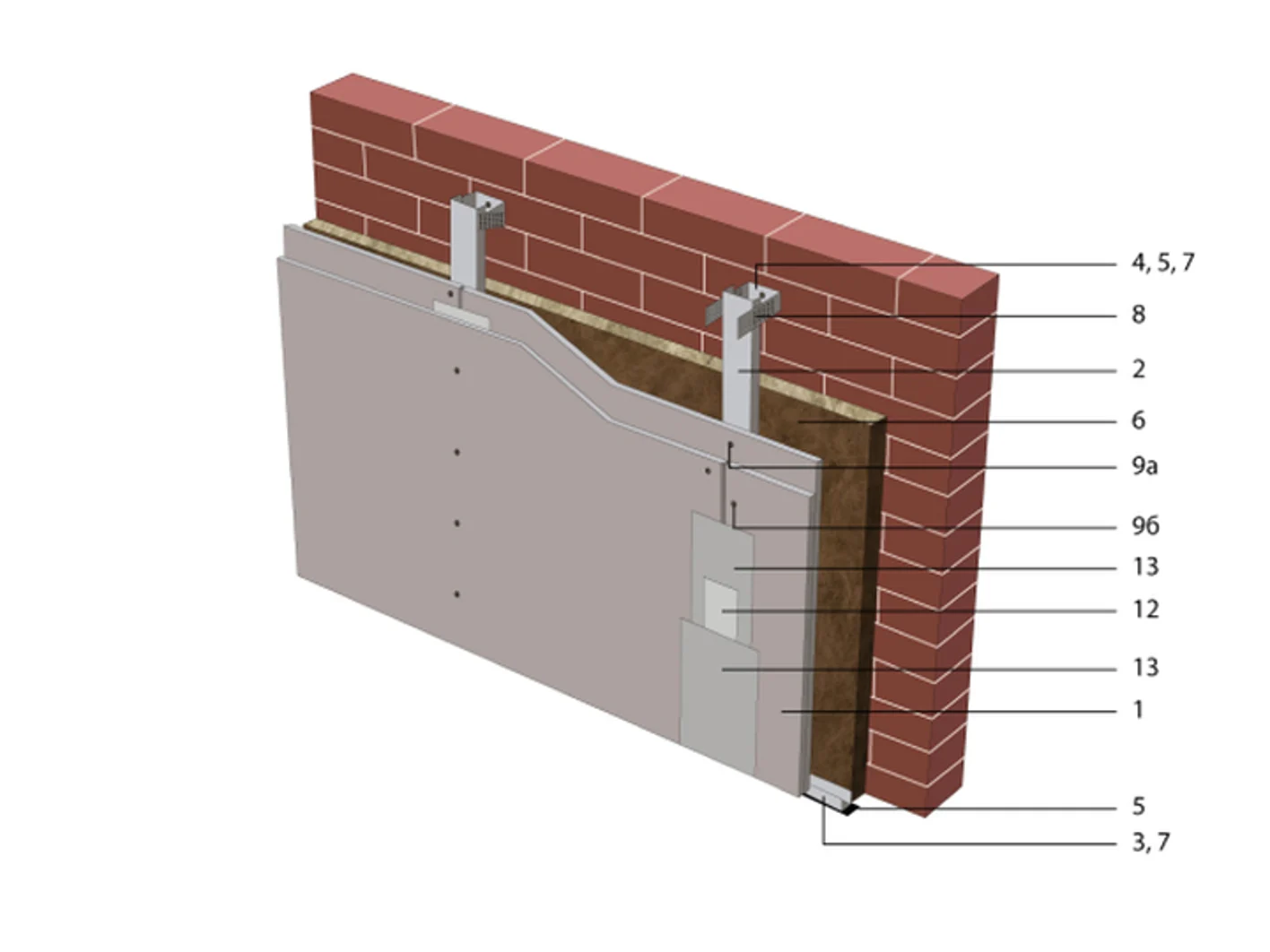

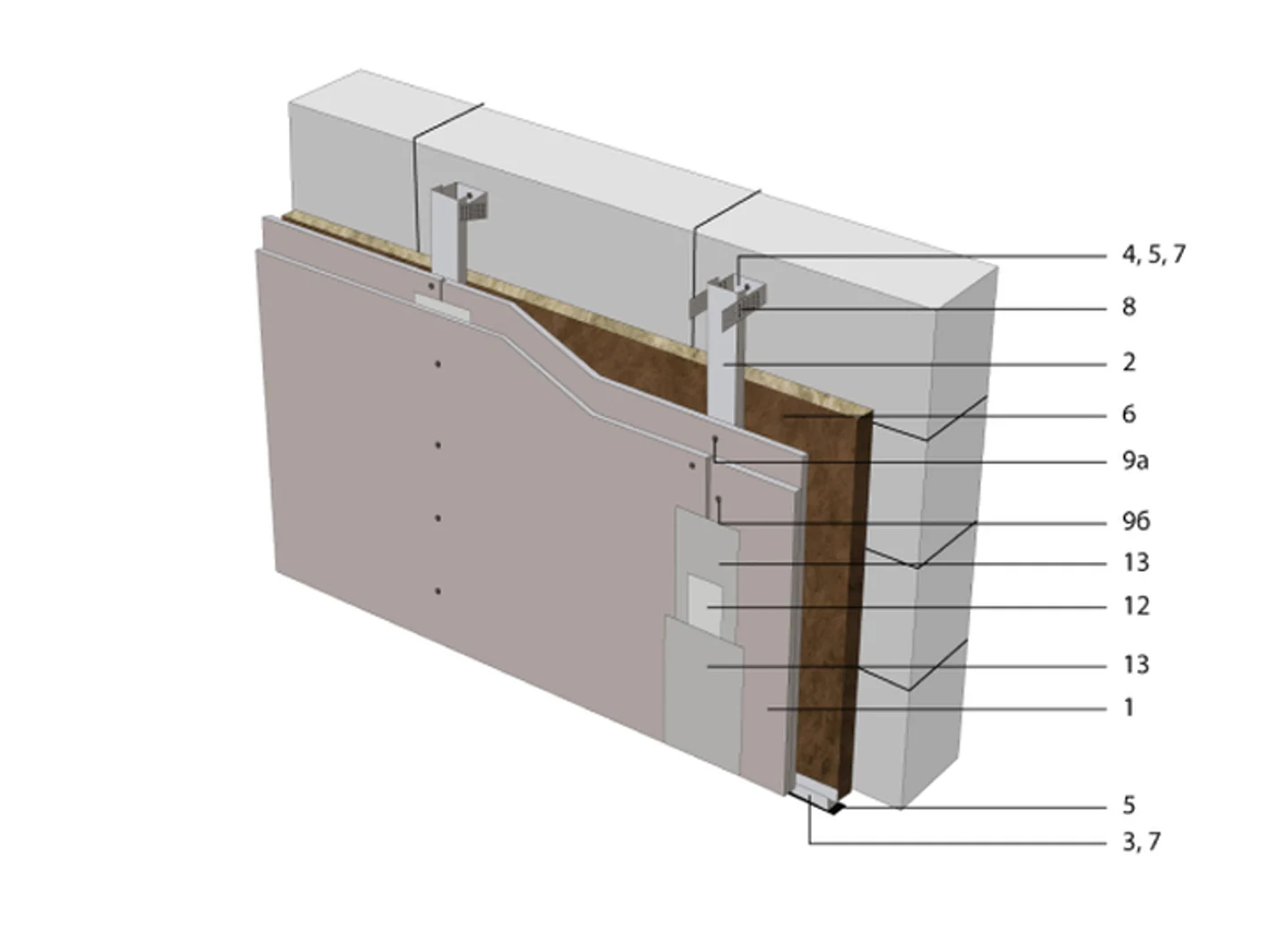

Состав комплектной системы – количество на м2 (показатели для одного/двух слоев ГКЛ):
- (1) КНАУФ-лист (ГСП-H2, ГСП-A, ГСП-DF) 12,5 мм - 1,0 (I) 2,0 (II) м2;
- (2) КНАУФ-профиль ПП 60×27 - 2,0 [2,4] (I) 2,0 (II) пог. м;
- (3) КНАУФ-профиль ПН 28×27 - 0,7 пог. м;
- (4) Подвес прямой 60×27 - 0,7 шт.;
- (5) Лента уплотнительная - 0,7+0,1 шт.;
- (6) Минеральная звукоизоляция «Акустическая перегородка» ( «АкустиКНАУФ»,«КНАУФ Терм® СтенаPRO», «КНАУФ Терм® ДОМ») - 1,0** м2;
- (7) Дюбель-гвоздь 6×40 - 1,6 шт.;
- (8) Шуруп LN - 9 1,4 шт.;
- (9а) Шуруп TN 25 - 14 (I) 6 (II) шт.;
- (9б) Шуруп TN 35 - 14 (II) шт ;
- (10*) КНАУФ-профиль ПУ - ** шт.;
- (11*) Удлинитель профилей - ** шт.;
- (12) Лента армирующая - 0,75 [1,1] пог. м;
- (13) Шпаклевка КНАУФ-Фуген - 0,3 [0,45] (I) 0,5 [0,75] (II) кг;
- (14*) Грунтовка КНАУФ-Тифенгрунд - 0,1 л.
* Позиция на рисунке не показана.
** По потребности заказчика.
( ) В скобках даны варианты комплектующих изделий.
[ ] В скобках даны значения для случая, когда высота облицовки превышает длину гипсовой строительной плиты.
(I) 1 слой
(II) 2 слоя
Данные по количеству материалов являются ориентировочные, не учитывают потерь на раскрой и требуют уточнения по проекту.
Описание
Комплектная система КНАУФ C 623 представляет собой полный набор специально подобранных материалов, необходимых для создания однослойной или двухслойной облицовки стен на металлическом каркасе, закрепленном на базовой стене. Готовая конструкция облицовки не является конструктивным (несущим) элементом здания.
Основные составляющие элементы облицовки:
- гипсокартонный КНАУФ-лист;
- металлические профили потолочный (ПП 60x27) и направляющий (ПН 28x27).
Полный состав комплектной системы и требуемое количество материалов на 1 кв. метр потолка см. в разделе «Технические характеристики».
Отличительные особенности данной системы: -каркасная система. Обшивка каркаса может производится одним или двумя слоями гипсокартонных КНАУФ-листов (ГКЛ); -сам каркас изготовлен из потолочных профилей (ПП 60x27), фиксируется на полу и потолке в потолочных направляющих профилях(ПНП 28x27), крепится к стене посредством прямых подвесов(ПРП 60x27).
Кроме основных элементов, комплектная система включает необходимые
для реализации конкретной строительной задачи технические решения, рекомендации по производству работ, а также инструменты и приспособления.
Все элементы комплектной системы С 623 производятся по современным технологиям, проходят строгий контроль качества, функционально ориентированы и в составе комплектной системы обеспечивают надежность всей конструкции в процессе длительной эксплуатации.
Применение
Применяется в помещениях различного назначения, как при реконструкции, так и в новом строительстве с целью:
- отделки несущих конструкций из кирпича и бетона;
- устранения неровностей перекрытия;
- повышения звукоизоляции ограждающих конструкций;
- повышения теплоизоляции ограждающих конструкций;
- повышения огнестойкости ограждающих конструкций (в случаях, когда нормируется предел огнестойкости и класс пожарной опасности стен и обшивка с соответствующими пожарно-техническими характеристиками).
Если требуется утепление наружных стен со стороны помещения, то в конструкции облицовок должен предусматриваться теплоизоляционный материал.
Процесс монтажа включает следующие этапы работ:
- разметка проектного положения облицовки на полу и потолке.
- удаление пыли и грязи с базовой стены.
- нанесение клея.
- установка листов (панелей) на стену и их выравнивание (с помощью отвеса и 2-х метровой рейки).
- шпаклевание швов.
- заделка швов, зазоров у пола и потолка.
- устройство чистого пола и декоративная отделка облицовки.
Рекомендации
Монтаж облицовок системы КНАУФ следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении) до устройства чистых полов, когда все «мокрые» процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003. При этом, температура в помещении не должна быть ниже 10°С.
В условиях повышенной влажности (санузлы, кухни, ванные) рекомендуется использовать влагостойкие гипсокартонные КНАУФ-листы (ГКЛВ) в сочетании с металлическим каркасом, при этом необходимо учитывать, что в местах прямого попадания воды на стены (например, в ванных), поверхность листов следует покрывать гидроизоляцией КНАУФ-Флэхендихт.
Преимущества
- Комплектная система С 623 позволяет правильно, качественно и экономно решить конкретную строительную задачу — создание облицовки стен.
- В процессе создания облицовки исключаются «мокрые» процессы.
- Увеличивается производительность труда.
- Достигается общая экономия затрат на строительство за счет облегчения конструкции здания.
- Предоставляется возможность реализации неограниченных по замыслу многовариантных архитектурных решений.
- Готовая поверхность имеет высокий уровень качества отделываемых поверхностей.
- Поверхность облицовки пригодна под любую отделку: окраску, оклейку обоями, декоративное оштукатуривание.
- Улучшаются тепло- и звукоизоляционные качества помещения.
- Обеспечивается не только экологическая чистота, но и благоприятный для человека микроклимат в помещении. Основной компонент комплектной системы КНАУФ-лист «дышит», регулирует уровень влажности воздуха.
