- Масса 1 кв. м – около 38 кг;
- Максимальная высота перегородки – до 8 м*;
- Толщина перегородки – 200 мм и более;
- Индекс звукоизоляции, Rw – не менее 50 дБ**;
- Предел огнестойкости – EI 60.
* В зависимости от типоразмера профилей каркаса.
** При использовании изоляции КНАУФ Инсулейшн «Акустическая перегородка».

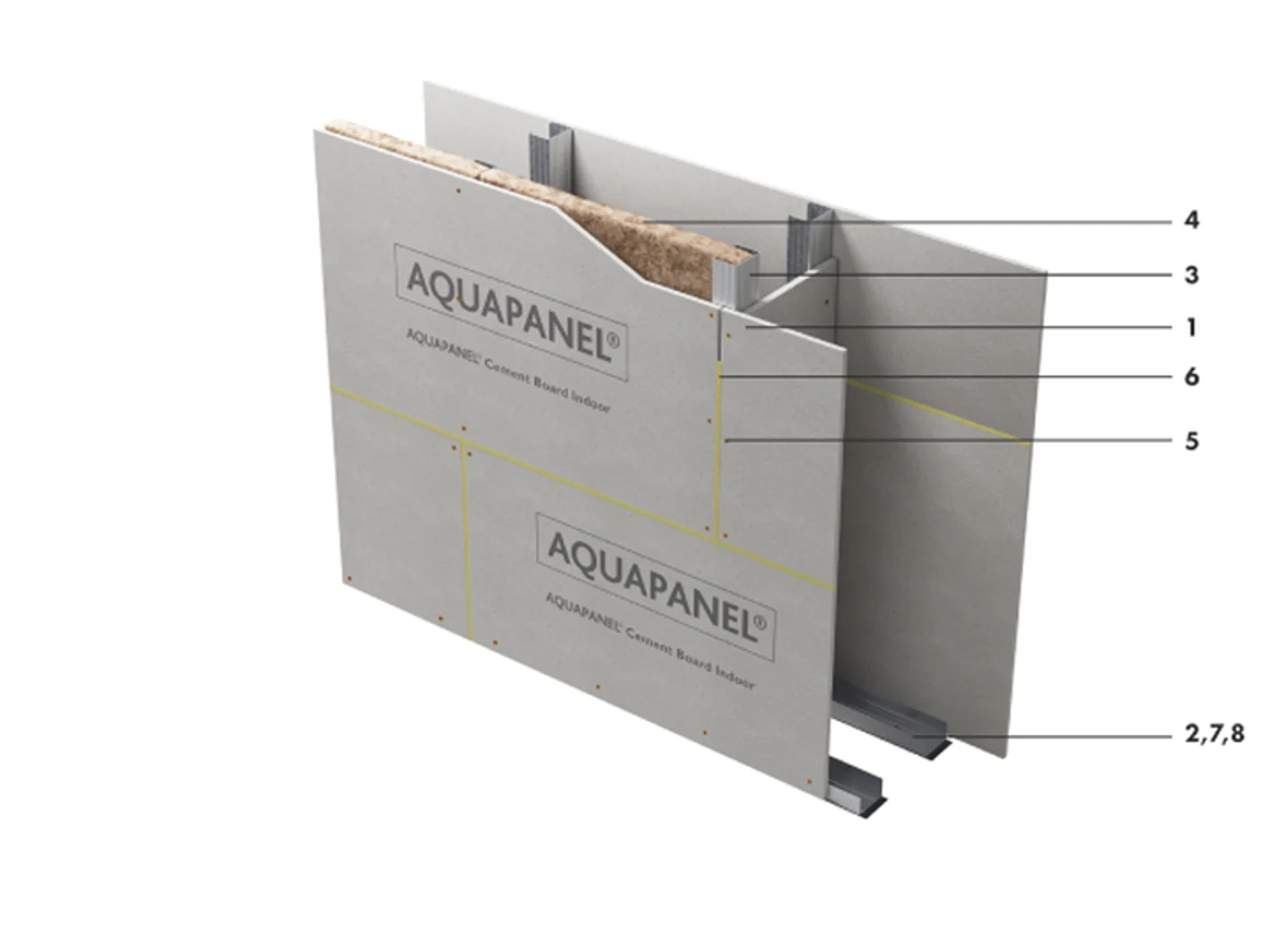

Состав комплектной системы – количество на 1 м2:
- (1) Цементная плита АКВАПАНЕЛЬ® Внутренняя 12,5 мм - 2,3 м2;
- (2) КНАУФ-профиль ПН 50×40 (75×40, 100×40) - 1,4 пог. м;
- (3) КНАУФ-профиль ПС 50×50 (75×50, 100×50) - 4,0 пог. м;
- (4) Минеральная звукоизоляция «Акустическая перегородка» («АкустиКНАУФ») - 1,0 м2;
- (5) Шуруп SN 25 - 35 шт.;
- (6) Клей для швов - 100 мл;
- (7) Дюбель-гвоздь 6×40 - 3,2 шт.;
- (8) Лента уплотнительная - 2,4 пог. м.
( ) В скобках даны варианты комплектующих изделий.
Данные по количеству материалов являются ориентировочными, не учитывают потерь на раскрой и требуют уточнения по проекту.
Описание
Комплектная система КНАУФ С 386.1 представляет собой полный комплект специально подобранных материалов, необходимых для создания перегородки, состоящей из двойного профильного металлического каркаса с пространством для коммуникаций, обшитого с обеих сторон плитами АКВАПАНЕЛЬ® Внутренняя в один слой.
Конструкция обладает повышенной влагостойкостью.
Кроме основных элементов, комплектная система включает необходимые для решения конкретной строительной задачи технические решения, рекомендации по производству работ, а также инструменты и приспособления.
Все элементы комплектной системы С 386.1 производятся по современным технологиям, проходят строгий контроль качества, функционально ориентированы и в составе комплектной системы обеспечивают надежность всей конструкции в процессе длительной эксплуатации.
Применение
Применяется в качестве внутренних ограждающих конструкций в помещениях различного типа.
Конструкция наряду с высокими прочностными качествами и огнестойкостью обеспечивает возможность скрытой проводки водопроводных, отопительных и канализационных коммуникаций, а также скрытый монтаж оборудования.
Применяется как при реконструкции, так и в новом строительстве.
Поверхность предназначена под последующую окончательную отделку, например окраску, облицовку плиткой, оклейку обоями или отделку декоративной штукатуркой.
Процесс монтажа включает следующие этапы работ:
- разметка проектного положения перегородки по полу, потолку и базовым стенам;
- монтаж каркаса перегородки С 386.1;
- монтаж электрических разводок и закладных деталей для крепления стационарного оборудования внутри каркаса;
- установка и закрепление на одной из сторон каркаса горизонтально-ориентированных плит АКВАПАНЕЛЬ® Внутренняя;
- закрепление в пространстве между стойками изоляционного материала, если это предусмотрено проектом;
- установка и закрепление плит АКВАПАНЕЛЬ® Внутренняя с другой стороны каркаса;
- подготовка поверхности под декоративную отделку перегородки после устройства чистового пола.
Рекомендации
Монтаж перегородок следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении) до устройства чистых полов, когда все «мокрые» процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СП 50.13330.2012 «Тепловая защита зданий». Актуализированная редакция СНиП 23-02-2003. При этом, температура в помещении не должна быть ниже 10°С.
Преимущества
- Перегородка с двойным разнесенным каркасом и однослойными обшивками из плиты АКВАПАНЕЛЬ® Внутренняя C 386.1 — серьезная альтернатива кирпичным и бетонным конструкциям, надежная основа для любого покрытия, в том числе и облицовочной плитки.
- Обладает высокой влагостойкостью без разрушения и крошения.
- Безупречное качество готовой поверхности перегородки.
- Высокие пожарно-технические характеристики.
- Легкость и быстрота монтажа конструкций на ее основе.
- Исключаются трудоемкие процессы обработки поверхностей.
- Техника сухого строительства исключает длительное время сушки.
- Не требуется применение специального инструмента.
- Уменьшение стоимости строительных работ.
- Комплектная система С 386.1 позволяет наиболее правильно, качественно и экономно решить конкретную строительную задачу — монтаж легких ограждающих конструкций в помещениях с влажным и мокрым режимом эксплуатации.
