- Масса 1 кв. м – около 45 кг;
- максимальная высота перегородки – до 9 м*;
- толщина перегородки – от 100 до 150 мм;
- индекс звукоизоляции, Rw – до 58 дБ;
- предел огнестойкости – EI 90.
* В зависимости от типоразмера профилей каркаса и шага стоек.

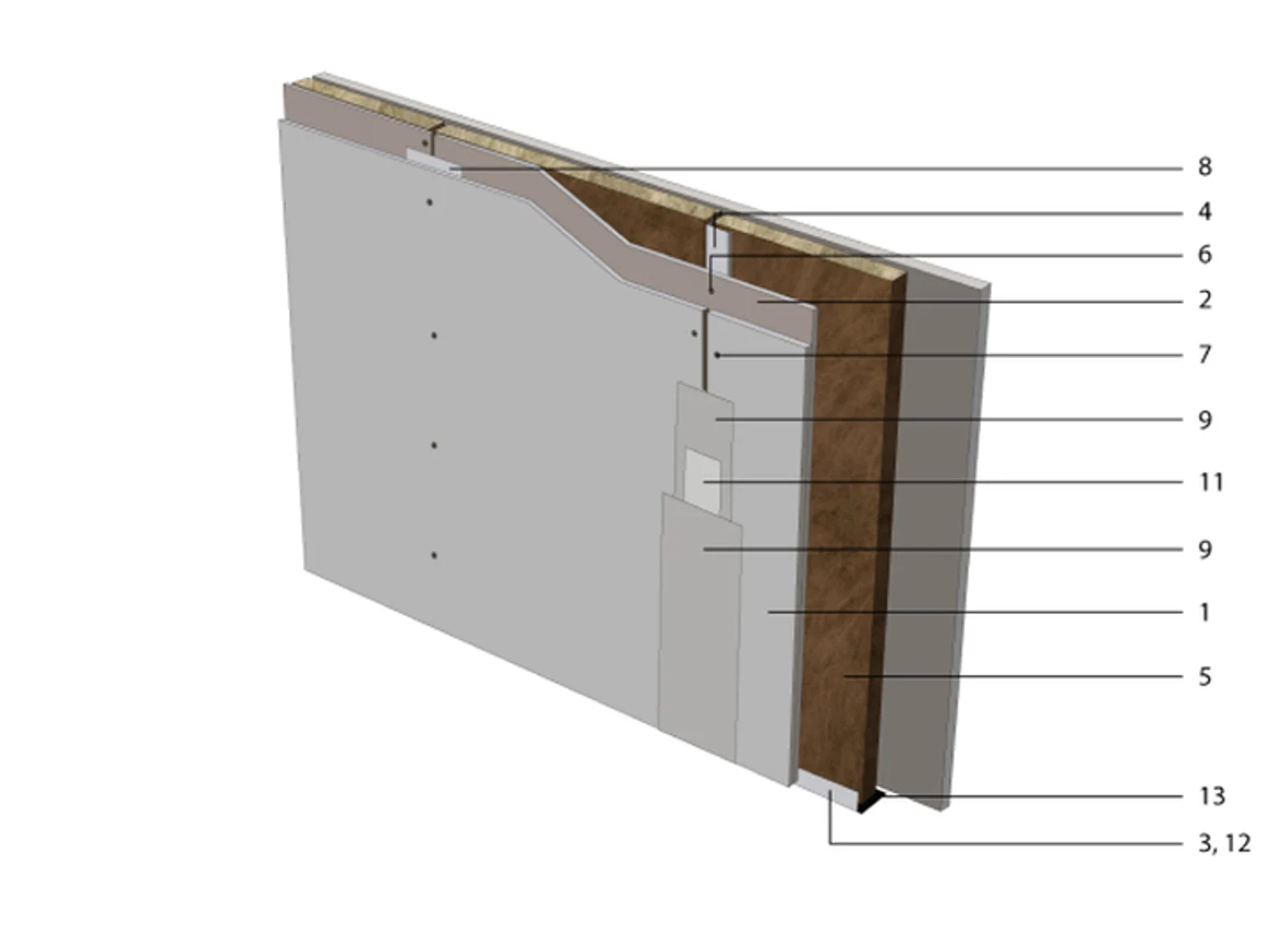

Состав комплектной системы – количество на 1 м2:
- (1) Плита КНАУФ-Файерборд - 1,0 м2;
- (2) КНАУФ-лист (ГСП-А, ГСП-Н2, ГСП-DF) 12,5 мм - 3,0 м2;
- (3) КНАУФ-профиль ПН 50×40 (75×40, 100×40) - 0,7 пог. м;
- (4) КНАУФ-профиль ПС 50×50 (75×50, 100×50) - 2,0 пог. м;
- (5) Минераловатная плита КНАУФ Инсулейшн Nobasil - 1,0 м2;
- (6) Шуруп TN 25 - 13 [14] шт.;
- (7) Шуруп TN 35 - 29 [30] шт.;
- (8) Шпаклевка КНАУФ-Фуген для гипсокартонных листов - 1,0 [1,5] кг;
- (9) Шпаклевка КНАУФ-Унифлот для плит КНАУФ-Файерборд - 0,3 кг;
- (10*) Бумажная армирующая лента для стыков гипсокартонных листов - 0,75 пог. м;
- (11) Лента армирующая - 0,75 пог. м;
- (12) Дюбель-гвоздь 6×40 - 3,0 шт.;
- (13) Лента уплотнительная - 1,2 пог. м;
- (14*) КНАУФ-профиль ПУ - ** шт.
* Позиция на рисунке не показана.
** По потребности заказчика.
( ) В скобках даны варианты комплектующих изделий.
[ ] В скобках даны значения для случая, когда высота перегородки превышает длину гипсовой строительной плиты.
Данные по количеству материалов являются ориентировочными, не учитывают потерь на раскрой и требуют уточнения по проекту.
Описание
Комплектная система КНАУФ С 132 представляет собой полный комплект специально подобранных материалов, необходимых для создания перегородки с двухслойными обшивками из гипсокартонных КНАУФ-листов (ГКЛ) и плит КНАУФ-Файерборд на одинарном стальном каркасе.
Перегородки поэлементной сборки являются ненесущими конструкциями.
Основные строительные элементы перегородки:
- плита КНАУФ-Файерборд;
- гипсокартонный КНАУФ-лист (ГКЛ);
- стальные профили направляющий ПН и стоечный ПС.
Полный состав комплектной системы и требуемое количество материалов на 1 кв. метр потолка см. в разделе «Технические характеристики».
Отличительные особенности данной системы:
- перегородка состоит из профильного стального каркаса, обшитого с одной стороны гипсокартонными КНАУФ-листами (ГКЛ) в два слоя и комбинированной обшивкой с другой стороны (наружный слой – КНАУФ-Файерборд, внутренний слой – гипсокартонные КНАУФ-листы);
- каркас по периметру крепится к строительным конструкциям и является несущей частью для гипсокартонных листов и плит, которые в свою очередь крепятся к каркасу шурупами, образуя жесткую конструкцию;
- комбинированная обшивка применяется для случаев, когда применение негорючей обшивки требуется только с одной стороны перегородки.
Кроме основных элементов, комплектная система включает необходимые для решения конкретной строительной задачи технические решения, рекомендации по производству работ, а также инструменты и приспособления.
Все элементы комплектной системы С 132 производятся по современным технологиям, проходят строгий контроль качества, функционально ориентированы и в составе комплектной системы обеспечивают надежность всей конструкции в процессе длительной эксплуатации.
Перегородка на одинарном стальном каркасе с минераловатным заполнением, с двухслойной обшивкой из гипсокартонных листов с одной стороны и комбинированной обшивкой с другой стороны (наружный слой – КНАУФ-Файерборд, внутренний слой – гипсокартонные КНАУФ-листы).
Применение
КНАУФ-Файерборд применяется в качестве огнезащитного облицовочного материала в каркасно-обшивных конструкциях перегородок, облицовок стен и подвесных потолков на путях эвакуации и в зальных помещениях в зданиях различного функционального назначения, этажности и вместимости, в других строительных конструкциях, где, согласно требованиям пожарной безопасности предусмотрено применение негорючих строительных материалов (НГ) класса пожарной опасности КМ0.
КНАУФ-Файерборд – это оптимальный вариант отделки технических помещений, особенно тех мест, где есть повышенный риск возникновения огня: котельные, мастерские, гаражи, зоны дымоходов и т.д. Стены из этого материала призваны локализовать пожар в одном помещении и не дать пламени вырваться наружу.
В Европе КНАУФ-Фаейрборд используется уже много лет. Его широко применяют для отделки запасных выходов в офисных и торговых центрах: там, где проходят пути эвакуации. Кроме того, он может применяться в качестве дополнительной негорючей облицовки, которая крепится к уже существующим конструкциям стен.
Преимущества
Главная задача плит КНАУФ-Файерборд – сдержать распространение огня, и, тем самым, обеспечить эвакуацию людей. На сегодня из всех представленных на рынке негорючих материалов только он доказал свою эффективность в борьбе с пламенем. При этом, важно, что КНАУФ-Файерборд является абсолютно безопасным экологическим материалом.
Принципиальное отличие поведения плит КНАУФ-Файерборд от других листовых гипсовых изделий в условиях стандартных огневых испытаний заключается в том, что после выпаривания кристаллизационной влаги из гипсового сердечника изделие не трескается и не разрушается более длительное время.
Помимо усиленного гипсового сердечника, это достигается наличием негорючего стеклохолста, который выполняет функции огнестойкого армирующего каркаса изделия. Это свойство плит КНАУФ-Файерборд обеспечивает более высокую огнестойкость конструкций на их основе.
