- Масса 1 кв. м – около 53 кг.;
- максимальная высота перегородки – до 9 м*;
- толщина перегородки – от 100 до 150 мм;
- индекс звукоизоляции, Rw – до 56 дБ;
- предел огнестойкости – EI 60 (с применением КНАУФ-листов ГСП-А);
- предел огнестойкости – EI 90 (с применением КНАУФ-листов ГСП- DF).
* В зависимости от типоразмера профилей каркаса и шага стоек.

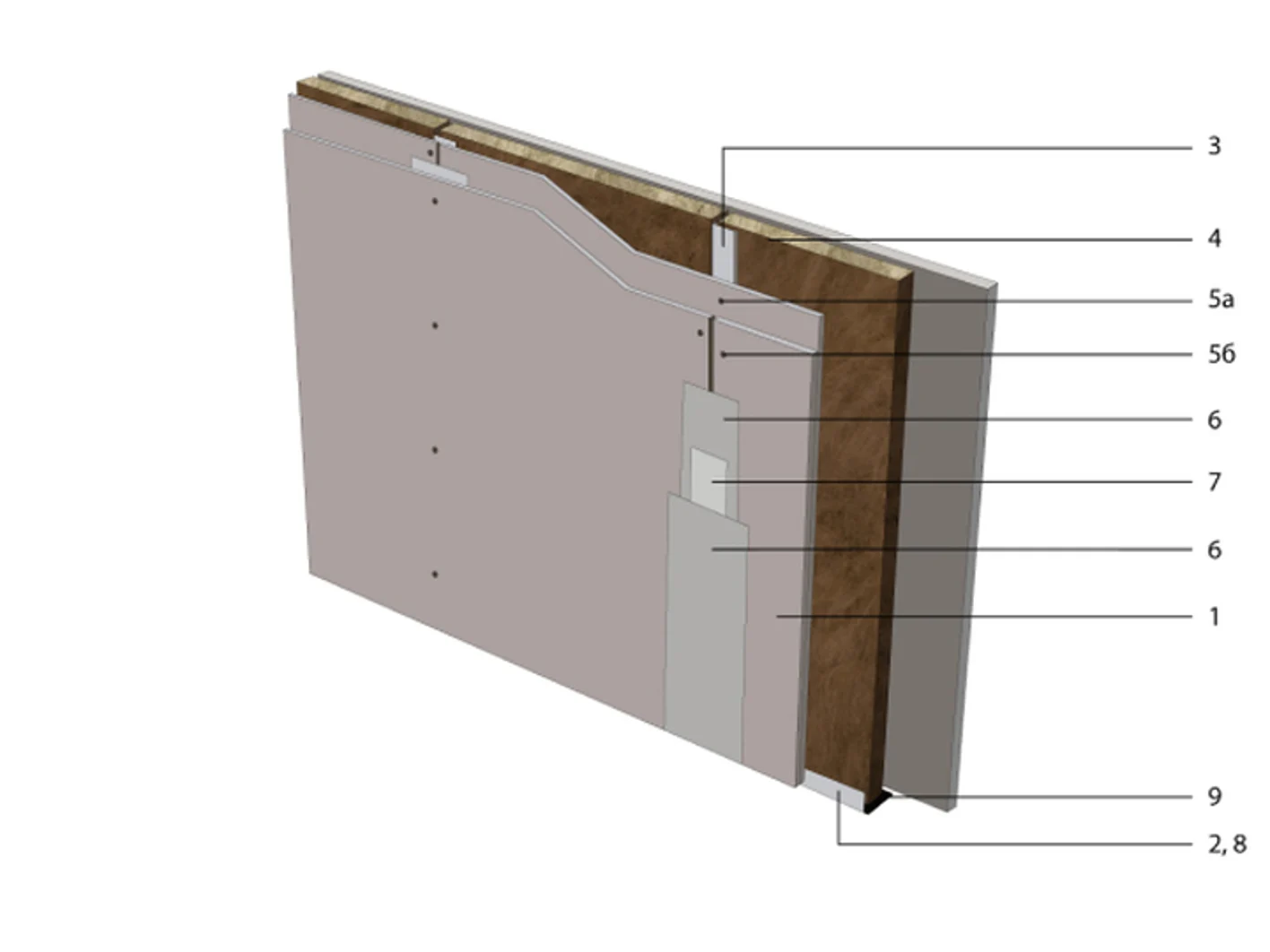

Состав комплектной системы – количество на 1 м2:
- (1) КНАУФ-лист (ГСП-A, ГСП-H2, ГСП-DF) 12,5 мм - 4,0 м2;
- (2) КНАУФ-профиль ПН 50×40 (75×40, 100×40) - 0,7 пог. м;
- (3) КНАУФ-профиль ПС 50×50 (75×50, 100×50) - 2,0 пог. м;
- (4) Минеральная звукоизоляция «Акустическая перегородка» («АкустиКНАУФ») - 1,0 м2;
- (5а) Шуруп TN 25 - 13 [14] шт.;
- (5б) Шуруп TN 35 - 29 [30] шт.;
- (6) Шпаклевка КНАУФ-Фуген - 1,0 [1,5] кг;
- (7) Лента армирующая - 1,5 [2,2] пог. м;
- (8) Дюбель-гвоздь 6×40 - 1,6 шт.;
- (9) Лента уплотнительная - 1,2 пог. м;
- (10*) Грунтовка КНАУФ-Тифенгрунд - 0,2 л;
- (11*) КНАУФ-профиль ПУ - ** шт.;
- (12*) Лента разделительная - ** пог. м.
* Позиция на рисунке не показана.
** По потребности заказчика.
( ) В скобках даны варианты комплектующих изделий.
[ ] В скобках даны значения для случая, когда высота перегородки превышает длину гипсовой строительной плиты.
Данные по количеству материалов являются ориентировочными, не учитывают потерь на раскрой и требуют уточнения по проекту.
Видео
Описание
Комплектная система КНАУФ С 112 представляет собой полный комплект специально подобранных материалов, необходимых для создания перегородки с двухслойными обшивками из гипсокартонных КНАУФ-листов (ГКЛ) на одинарном металлическом каркасе.
Перегородки поэлементной сборки с обшивкой гипсокартонными КНАУФ-листами (ГКЛ) являются ненесущими конструкциями.
Основные строительные элементы перегородки:
- гипсокартонный КНАУФ-лист (ГКЛ);
- металлические профили направляющий ПН и стоечный ПС.
Полный состав комплектной системы и требуемое количество материалов на 1 кв. метр потолка см. в разделе «Технические характеристики».
Отличительные особенности данной системы:
- состоит из профильного металлического каркаса, обшитого с обеих сторон гипсокартонными КНАУФ-листами (ГКЛ) в два слоя;
- каркас по периметру крепится к строительным конструкциям и является несущей частью для гипсокартонных листов, которые, в свою очередь, крепятся к каркасу шурупами, образуя жесткую конструкцию.
Кроме основных элементов, комплектная система включает необходимые для решения конкретной строительной задачи технические решения, рекомендации по производству работ, а также инструменты и приспособления.
Все элементы комплектной системы С 112 производятся по современным технологиям, проходят строгий контроль качества, функционально ориентированы и в составе комплектной системы обеспечивают надежность всей конструкции в процессе длительной эксплуатации.
Область применения
- Применяется в качестве внутренних ограждающих конструкций в помещениях различного типа, с сухим и нормальным влажностным режимом по СНиП 23-02-2003 жилых, гражданских и промышленных зданий всех степеней огнестойкости, возводимых в любых районах, включая сейсмические;
- применяется как при реконструкции, так и в новом строительстве;
- наиболее универсальная конструкция, обеспечивающая высокие характеристики, в том числе и специальные требования по огнестойкости и звукоизоляции;
- при наличии требований к тепловой, звуковой и огнезащитной изоляции, полость перегородки между гипсокартонными листами заполняется изолирующим материалом из минеральных волокон;
- поверхность предназначена под последующую окончательную отделку, например, оклеивание обоями, окраску, облицовку плиткой и т. п.
Процесс монтажа включает следующие этапы работ.
- разметка проектного положения перегородки по полу, потолку и базовым стенам;
- монтаж каркаса перегородки С 112;
- монтаж электрических разводок и закладных деталей для крепления стационарного оборудования внутри каркаса;
- установка и закрепление на одной из сторон каркаса вертикально-ориентированных гипсокартонных КНАУФ-листов (ГКЛ);
- заделка швов между гипсокартонными КНАУФ-листами (ГКЛ);
- закрепление в пространстве между стойками изоляционного материала, если это предусмотрено проектом;
- установка и закрепление гипсокартонных КНАУФ-листов (ГКЛ) с другой стороны каркаса;
- заделка швов между гипсокартонными КНАУФ-листами (ГКЛ);
- установка и закрепление на каркасе второго слоя вертикально-ориентированных гипсокартонных КНАУФ-листов (ГКЛ);
- заделка швов между гипсокартонными КНАУФ-листами (ГКЛ);
- установка и закрепление второго слоя гипсокартонных КНАУФ-листов (ГКЛ) с другой стороны каркаса;
- заделка швов между гипсокартонными КНАУФ-листами (ГКЛ) и грунтование поверхности под декоративную отделку;
- декоративная отделка перегородки после устройства чистового пола.
Рекомендации
Монтаж перегородок следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении), до устройства чистых полов, когда все «мокрые» процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003. При этом, температура в помещении не должна быть ниже 10°С.
В условиях повышенной влажности (санузлы, кухни, ванные) рекомендуется использовать влагостойкие гипсокартонные КНАУФ-листы (ГКЛВ), при этом необходимо учитывать, что в местах прямого попадания воды на стены (ванные) поверхность листов следует покрывать гидроизоляцией КНАУФ-Флэхендихт.
Расположение электрических проводок в пространстве каркаса перегородки должно исключать возможность повреждения их острыми краями элементов каркаса или шурупами во время крепления гипсокартонных КНАУФ-листов (ГКЛ).
Преимущества
- Комплектная система С 112 позволяет наиболее правильно, качественно и экономно решить конкретную строительную задачу — создание легкой ограждающей конструкции.
- В процессе создания перегородки исключаются неудобные «мокрые» процессы.
- Значительно увеличивается производительность труда.
- Достигается общая экономия затрат на строительство за счет облегчения конструкции здания.
- Применяется в помещениях с влажным температурно-влажностным режимом без дополнительной гидроизоляции.
- Увеличенный срок службы готовой конструкции в помещениях с влажным температурно-влажностным режимом эксплуатации.
- Предоставляется возможность реализации неограниченных по замыслу многовариантных архитектурных решений.
- Готовая перегородка имеет высокий уровень качества отделываемых поверхностей.
- Поверхность перегородки С 112 пригодна под любую отделку: окраску, оклейку обоями, декоративное оштукатуривание.
- Улучшаются тепло- и звукоизоляционные качества помещения.
- Обеспечивается не только экологическая чистота, но и благоприятный для человека микроклимат в помещении.
- Так как основной материал комплектной системы — гипсокартонный КНАУФ-лист — обладает способностью дышать, то есть поглощать избыточную влагу и выделять ее в окружающую среду при недостатке.
