    Vindbelastede vægge

    Systemer

    Vindbelastede vægge fra Knauf kan dimensioneres til alle styrkekrav

    Det blæser også indenfor! En åben terrassedør til en lejlighed på 3. sal med udsigt over havet kan give så meget blæst inde i rummene, at væggene bør særligt dimensioneres til den vindlast, som de udsættes for. Det vil som oftest være i større bygninger som lagerhaller med portåbninger i store indgangspartier i kontorbygninger, hotellobbyer m.v., at man skal dimensionere væggene for vindlast, men det kan også forekomme i helt almindelige boliger. Det er ofte en rådgivende ingeniør, som stiller krav til vindlast på indervægge i en bygning. Når kravene til vindlast er kortlagt, kan vi efterkomme ethvert krav med Knaufs MK-godkendte vindbelastede vægge. Styrken og vindlastevnen på en væg handler primært om tykkelsen på stålprofilerne og pladetyper, som anvendes i væggen. Herunder findes nogle eksempler på vindbelastede vægge og beregningerne for vindlast. Vores rådgivere står altid klar til at vejlede om hvilken vægtype, der kan kompensere for en given vindlast.

    cb7bceea10a16e82

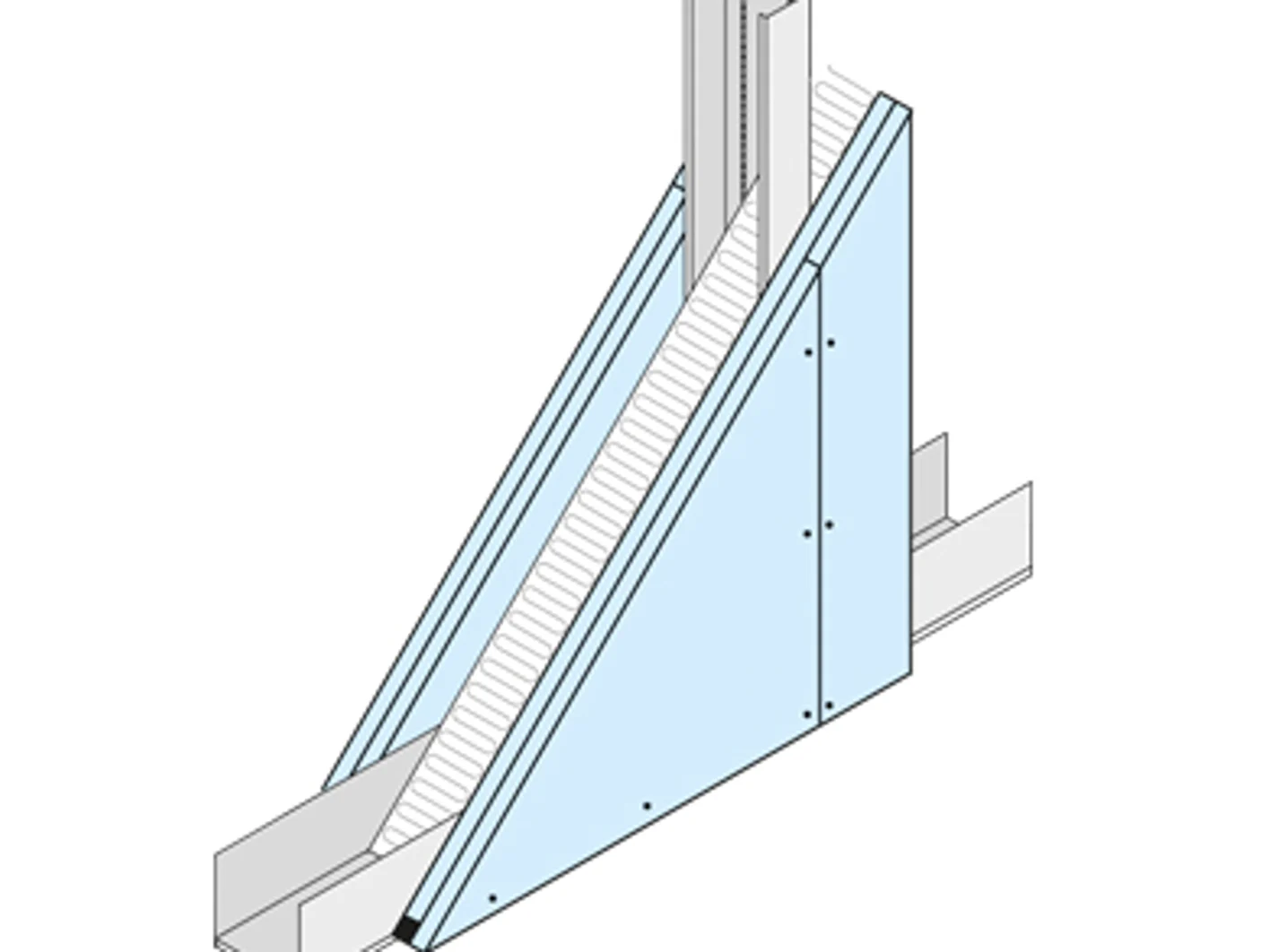

    Vægtype VE med 2 pladelag på begge vægsider

    Maksimale væghøjder ved forskellige profiltyper og c/c afstande: 45 c/c afstand 300: 3000 (MR) 3800 (KR) 4200 (FR) / c/c afstand 450: - (MR) 3300 (KR) 3700 (FR) / c/c afstand 600: - (MR) 2900 (KR) 3 300 (FR) • 70 c/c afstand 300: 4300 (MR) 5400 (KR) 6000 (FR) / c/c afstand 450: 3600 (MR) 4700 (KR) 5200 (FR) / c/c afstand 600: 3200 (MR) 420 0 (KR) 4700 (FR) • 95 c/c afstand 300: 5500 (MR) 6900 (KR) 7600 (FR) / c/c afstand 450: 4500 (MR) 6000 (KR) 6600 (FR) / c/c afstand 600: 3700 (MR) 5300 (KR) 6000 (FR) • 120 c/c afstand 300: 6700 (MR) 8300 (KR) 9100 (FR) / c/afstand c 450: 5300 (MR) 7300 (KR) 8000 (FR) / c/c afstand 600 : 4300 (MR) 6100 (KR) 7000 (FR) • 145 c/c afstand 300: 7800 (MR) 9000 (KR) 10500 (FR) / c/c afstand 450: 6000 (MR) 8000 (KR) 9400 (FR) / c/c afstand 600: 4800 (MR) 6700 (KR) 7900 (FR) • 160 c/c afstand 300: 8300 (MR) - (KR) 11400 (FR) / c/c afstand 450: 6400 (MR) - (KR) 101 00 (FR) / c/c afstand 600: 5200 (MR) - (KR) 8500 (FR) BEREGNINGSFORUDSÆTNINGER: Linielast: 0,5 kN/m på væggens midte, max. udbøjning h/300. Fladelast: Vb=0,32 kN/m2 indvendig karakteristisk vindlast, svarende til Z=8 m og Z0=0,05 m, maks. udbøjning h/250.

    cb7bceea10a16e82

    Vægtype VE med 2 pladelag på én vægside og vægtype VD

    Maksimale væghøjder ved forskellige profiltyper og c/c afstande: • 45 c/c afstand 300: - (MR) 3300 (KR) 3600 (FR) / c/c afstand 450: - (MR) 2800 (KR) 3200 (FR) / c/c afstand 600: - (MR) 2500 (KR) 2800 (FR) • 70 c/c afstand 300: 3400 (MR) 4700 (KR) 5200 (FR) / c/c afstand 450: 2800 (MR) 4100 (KR) 4500 (FR) / c/c afstand 600: 2400 (MR) 3600 (KR) 4000 (FR) • 95 c/c afstand 300: 4400 (MR) 6000 (KR) 6600 (FR) / c/c afstand 450: 3700 (MR) 5200 (KR) 5700 (FR) / c/c afstand 600: 3200 (MR) 4600 (KR) 4700 (FR) • 120 c/c afstand 300: 5300 (MR) 7200 (KR) 7900 (FR) / c/c afstand 450: 4300 (MR) 6000 (KR) 7000 (FR) / c/c afstand 600: 3800 (MR) 5300 (KR) 6200 (FR • 145 c/c afstand 300: 6200 (MR) 8000 (KR) 9200 (FR) / c/c afstand 450: 4800 (MR) 7000 (KR) 8200 (FR) / c/c afstand 600: 4200 (MR) 6000 (KR) 7300 (FR) • 160 c/c afstand 300: 6600 (MR) - (KR) 9900 (FR) / c/c afstand 450: 5000 (MR) - (KR) 8800 (FR) / c/c afstand 600: 4500 (MR) - (KR) 7800 (FR) Den ubeklædte profilside afstives i trediedelspunkterne minimum pr. 2000 mm, fx med vandret­liggende S 25 monteringsprofiler eller TSKA-profil. BEREGNINGSFORUDSÆTNINGER: Linielast: 0,5 kN/m på væggens midte, max. udbøjning h/300. Fladelast: Vb=0,32 kN/m2 indvendig karakteristisk vindlast, svarende til Z=8 m og Z0=0,05 m, max. udbøjning h/250.
