Ændrede anvendelsesformål eller et ønske om ekstra god lydisolering kan betyde, at træ eller betondæk ikke opfylder de ønskede krav. Her er vist eksempler på, hvorledes disse konstruktioner kan opgraderes lyd- og brand-mæssigt ved brug af Knauf produkter.
Luftlydsisolation
Afhængig af kravet kan antallet af gipspladelag variere. For at sikre et godt resultat, er det vigtigt, at alle samlinger og gennembrydninger er tætte.
Trinlydsisolation
Knauf har tynde færdige gulvelementer med gode trinlydsdæmpende egenskaber. Er det ikke muligt at foretage forbedringen på oversiden, kan gode resultater også opnås ved ophæng af standard gipsplader på undersiden. Der findes specielle ophængssystemer til dette formål.
Detaljetegninger
Her nedenfor på siden finder du detaljetegninger på brand- og lydforhold ved etageadskillelse/bjælkelag samt betondæk. De fleste konstruktioner kan opnå en større lydreduktion ved montage af fritspændende loft.
OBS: De angivne værdier er skønnede og kan variere afhængig af hovedkonstruktionens beskaffenhed (bjælkeafstande, -dimensioner m.m.) samt de tilstødende bygningsdele.
Principdetaljerne er ikke præaccepteretde løsninger som kræves i brandklasse BK1 og BK2.
Der henvises til vores afsnit “Brandbeskyttelsessystem K260 A2-s1,d0 og K230 A2-s1,d0”
Etageadskillelse / bjælkelag i træ
Nedenfor finder du detaljetegninger med etagedæk i træ.

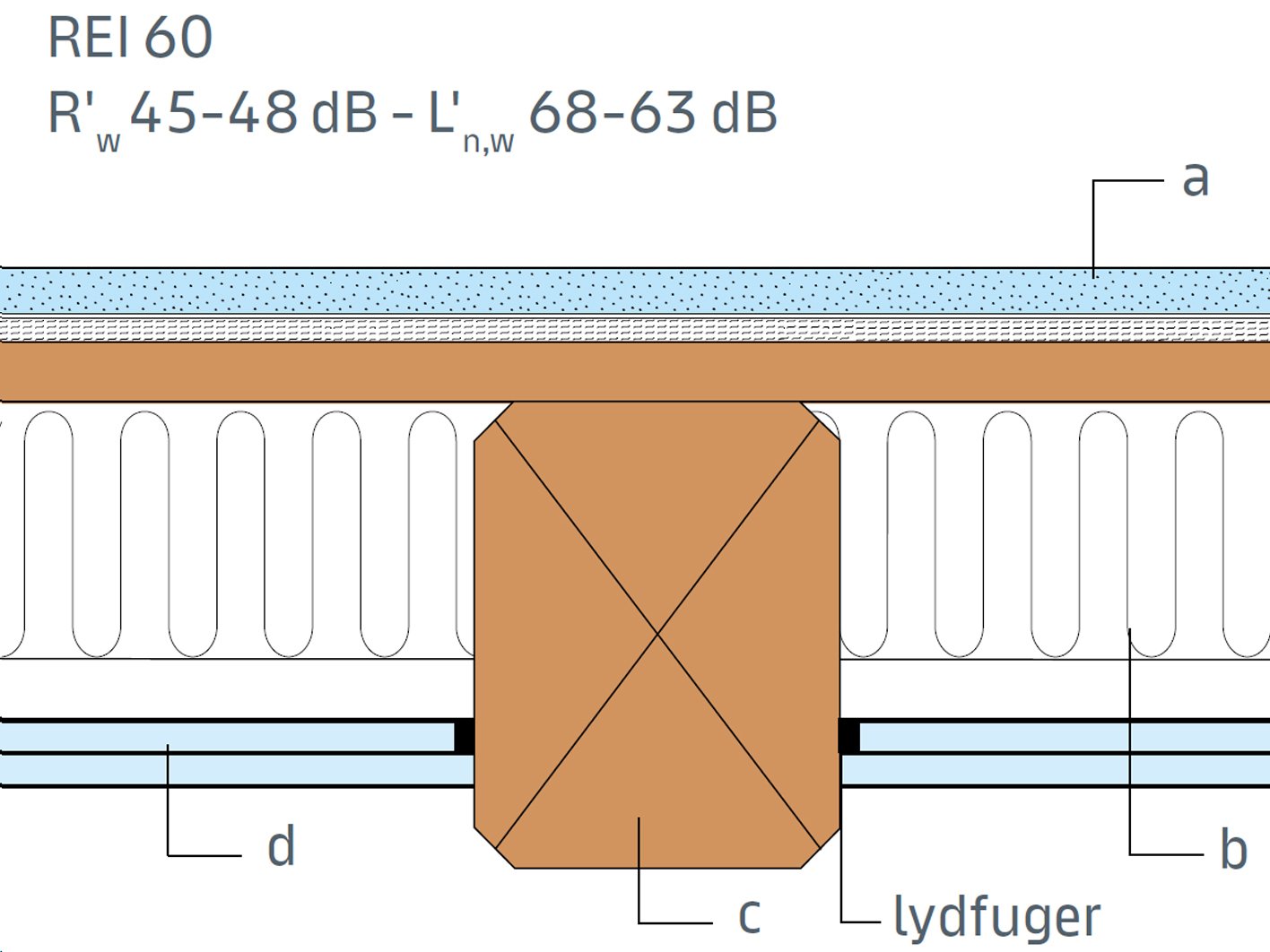

ET1
- a: Brio 18 WF
- b: 95 mm fastholdt mineraluld i pladeform
- c: Bjælker i en størrelse der giver tilstrækkelig bæreevne efter 60 minutters brand
- d: 2 x 12,5 mm Classic 1 Board på monteringsprofiler eller træforskalling pr. 300 mm

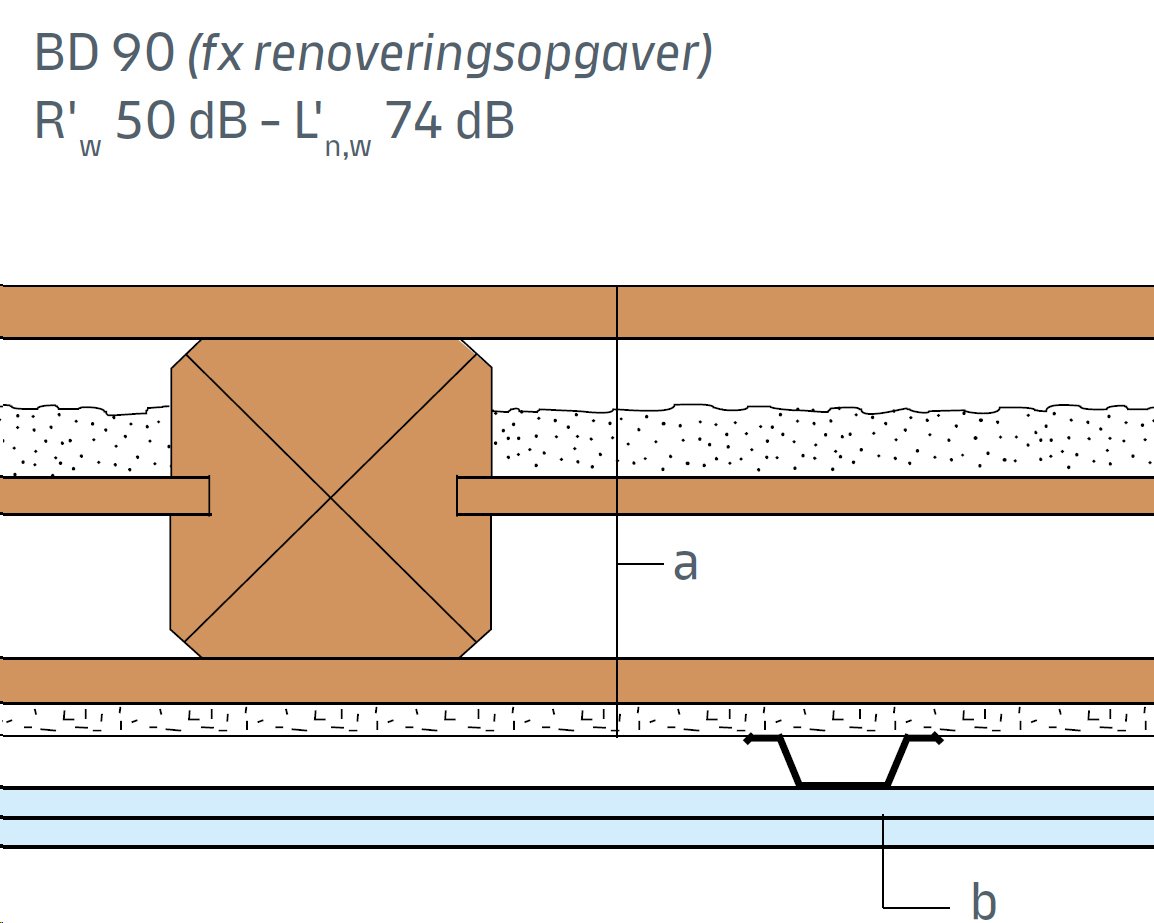

ET2
- a: Eksisterende BD 60 etagedæk
- b: 2 x 12,5 mm Classic 1 Board på eksisterende konstruktion på monteringsprofiler eller træforskalling pr. 300 mm.
Kilde: BPS Renoveringsdetaljer Etagedæk.

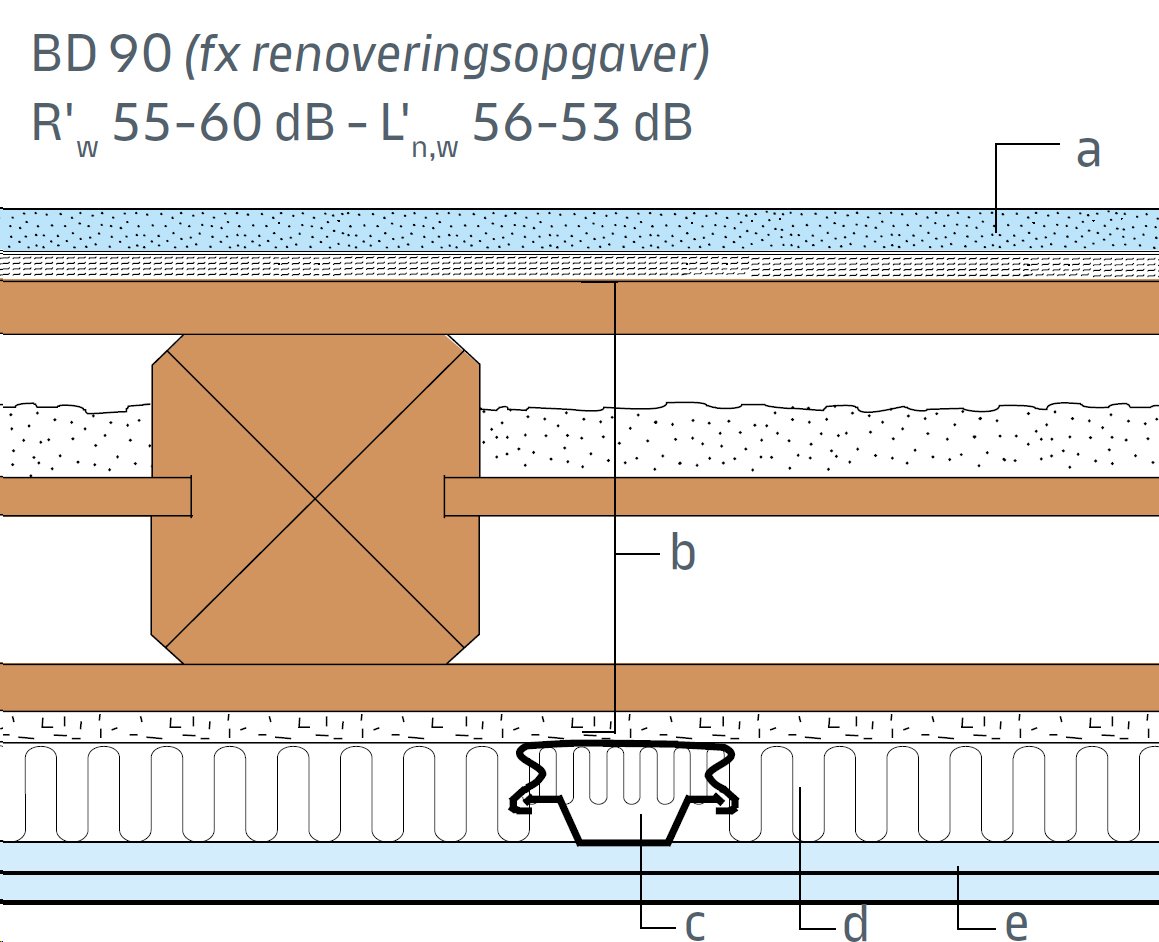

ET3
- a: Brio 18 WF
- b: Eksisterende BD 60 etagedæk
- c: Knauf lydbøjler og monteringsprofil
- d: 45 mm mineraluld
- e: 2 x 12,5 mm Classic 1 Board

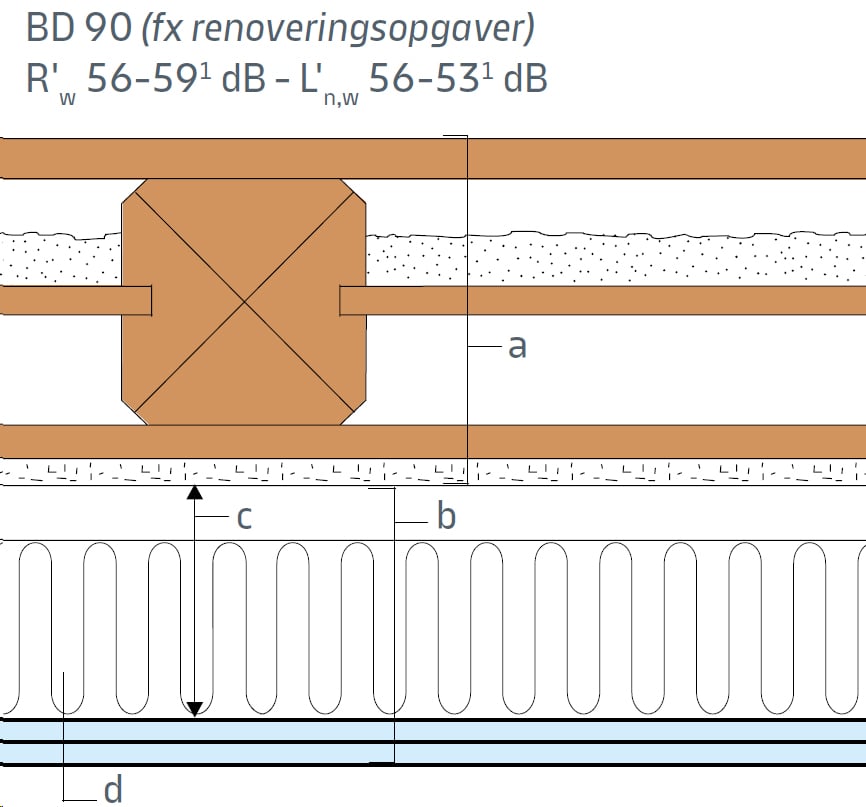

ET4
- a: Eksisterende BD 60 etagedæk
- b: 2 x 12,5 mm Classic 1 Board - fritspændende loft på bæreprofiler fastgjort til skinneprofiler
- c: Afstand min. 95 mm
- d: Mineraluld i ca. ¾ hulrum
1) De angivne værdier forudsætter, at evt. flanketransmission via vægge er forhindret ved opsætning af forsatsvæg eller eksisisterende væg er minimum 1/1 -sten væg (250 mm tyk). I tilfælde hvor der forekommer flankerende ½-stens vægge uden forsatsvæg, skønnes lydisolation R´w maksimalt at blive 48-51 dB.

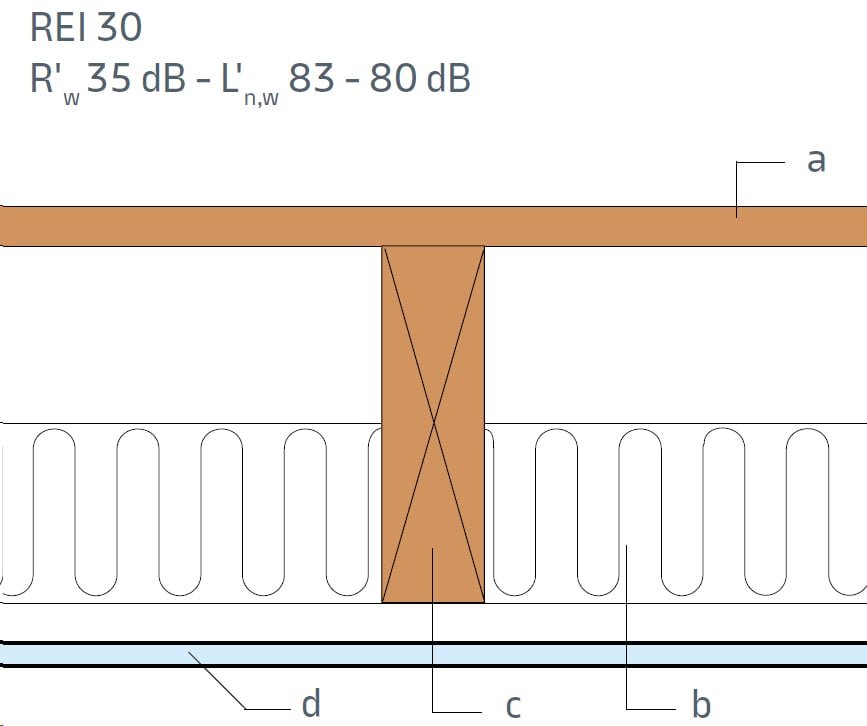

ET5
- a: 21 mm gulvbrædder eller min. 18 mm gulvspånplader eller krydsfiner
- b: 95 mm fastholdt stenuld i pladeform
- c: Min. 45 x 95 mm bjælker c/c 600
- d: 1 x 12,5 mm Classic 1 Board på monteringsprofiler eller træforskalling pr. 300 mm

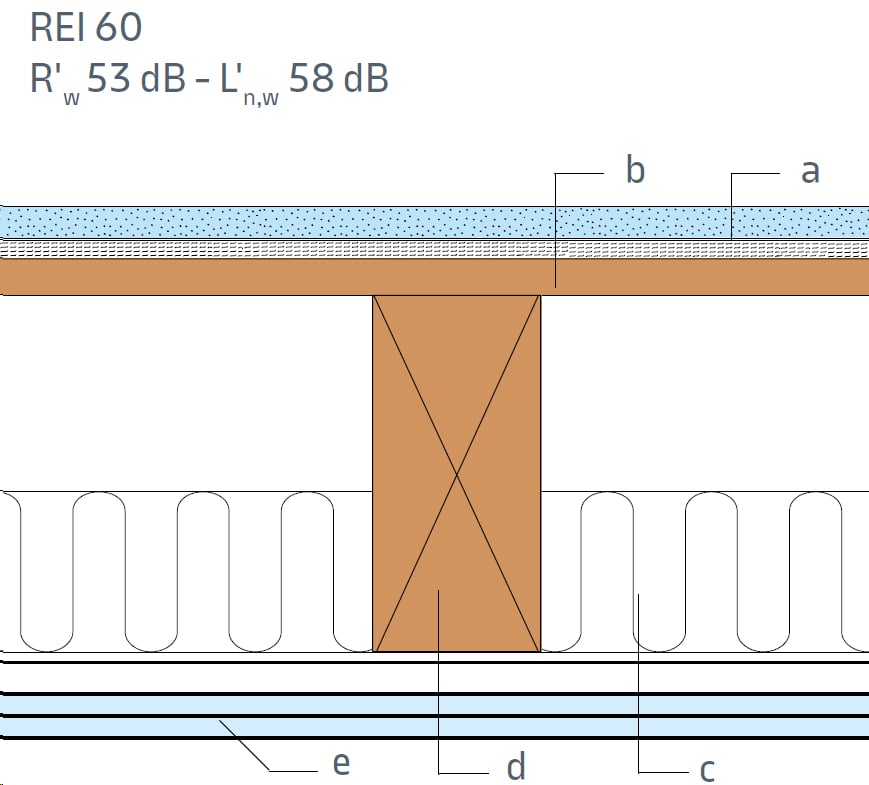

ET6
- a: Brio 18 WF
- b: 21 mm gulvbrædder, eller min. 18 mm gulvspånplader eller krydsfiner
- c: 95 mm fastholdt mineraluld i pladeform
- d: Min. 95 x 170 mm bjælker c/c 600
- e: 2 x 12,5 mm Classic 1 Board på akustikprofiler AP+ pr. 450 mm

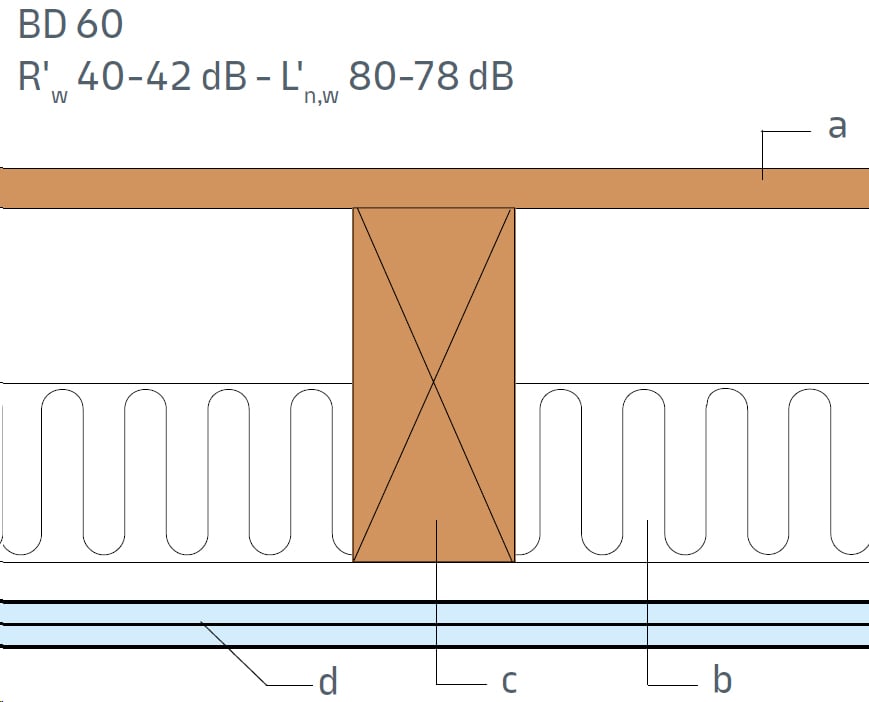

ET7
- a: 21 mm gulvbrædder eller min. 18 mm gulvspånplader eller krydsfiner
- b: 95 mm fastholdt stenuld i pladeform
- c: Min. 95 x 170 mm bjælker c/c 600
- d: 2 x 12,5 mm Classic 1 Board på monteringsprofiler eller træforskalling + ståltråd pr. 300 mm
Kilde: Træinformation TRÆ 78

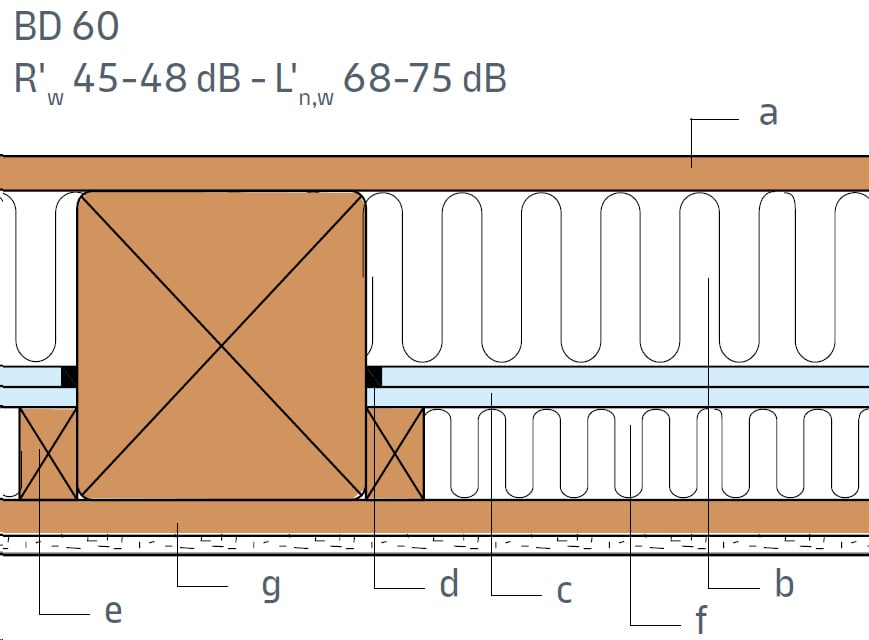

ET8
- a: 21 mm gulvbrædder eller min. 18 mm gulvspånplader eller krydsfiner
- b: Hulrum udfyldt med mineraluld
- c: 2 x 12,5 mm Classic 1 Board
- d: Lydfuge
- e: 38 x 56 mm lægte. Ved bjælkeafstand > 600 mm indlægges tværlægter
- f: 50 mm mineraluld
- g: Eksisterende puds på forskalling
Betondæk
Nedenfor finder du detaljetegninger med betondæk.
Ved erstatning af 2 x 12,5 mm Classic 1 Board med 2 x 15,5 mm Secura Board type F kan konstruktionens samlede brandmodstandsevne forventes opgraderet til REI 120 A2-s1,d0. Vurderes af brandrådgiver.

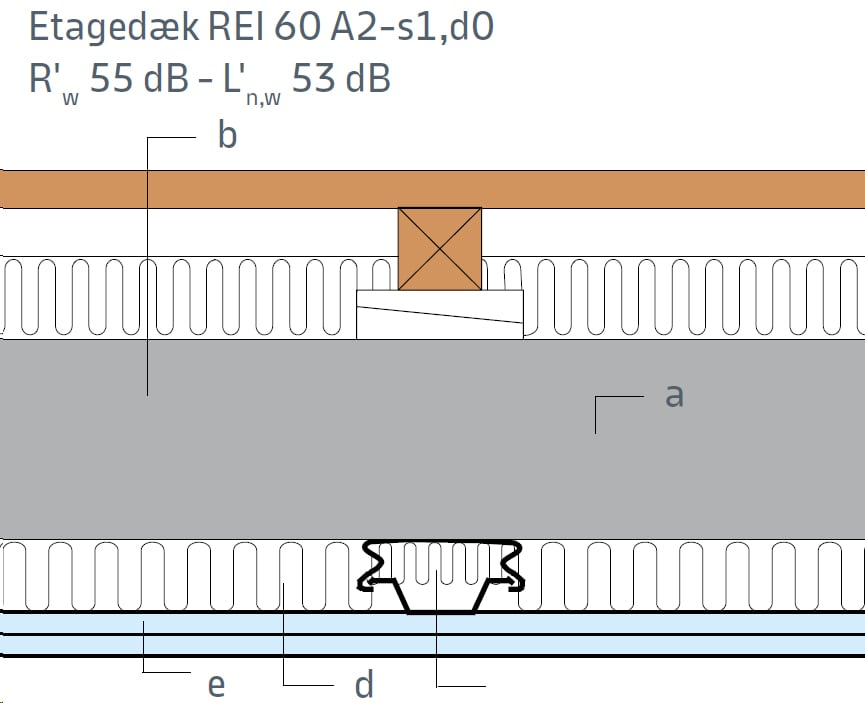

EB1
- a: Trægulv på strøer med mineraluld og trinlydsdæmpende opklodsning
- b: 150 mm massivt betondæk
- c: Knauf lydbøjler og monteringsprofil
- d: 45 mm mineraluld
- e: 2 x 12,5 mm Classic 1 Board

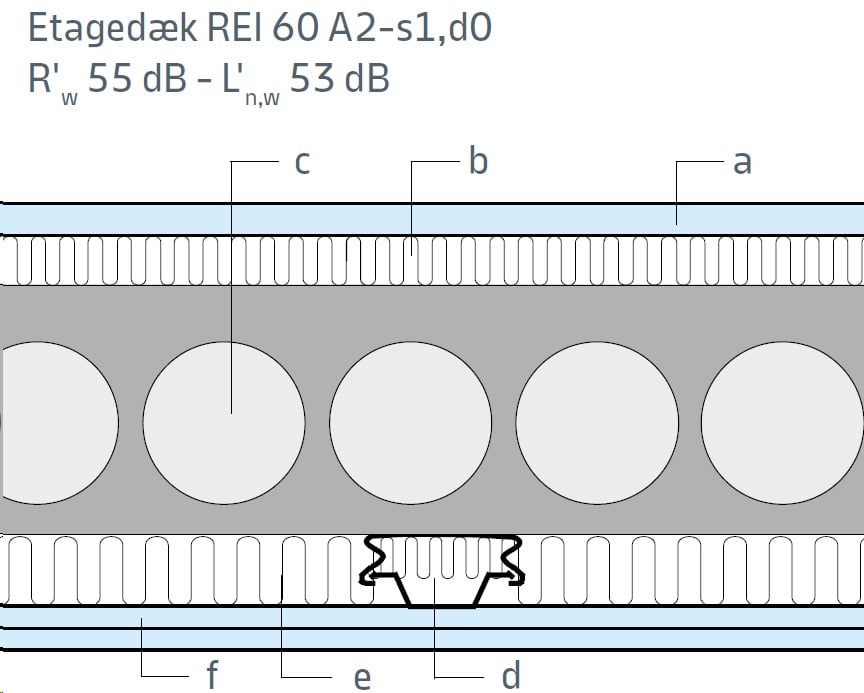

EB2
- a: GF Floor Board (dimension efter lastkategori)
- b: 30 mm Rockwool gulvplade
- c: 220 mm huldæk
- d: Knauf lydbøjler og monteringsprofil
- e: 45 mm mineraluld
- f: 2 x 12,5 mm Classic 1 Board

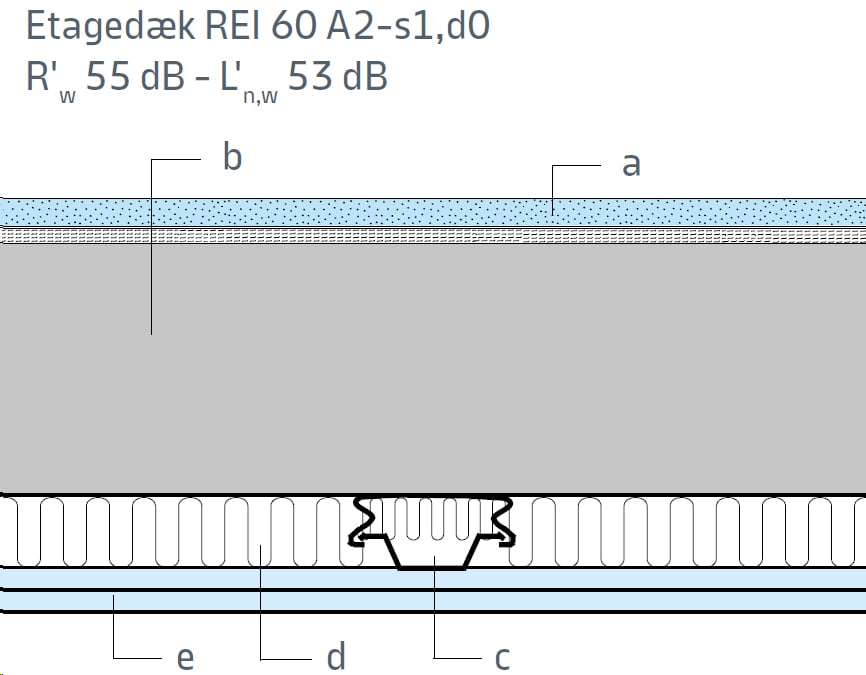

EB3
- a: Brio 18 WF
- b: 150 mm massivt betondæk
- c: Knauf lydbøjler og monteringsprofil
- d: 45 mm mineraluld
- e: 2 x 12,5 mm Classic 1 Board

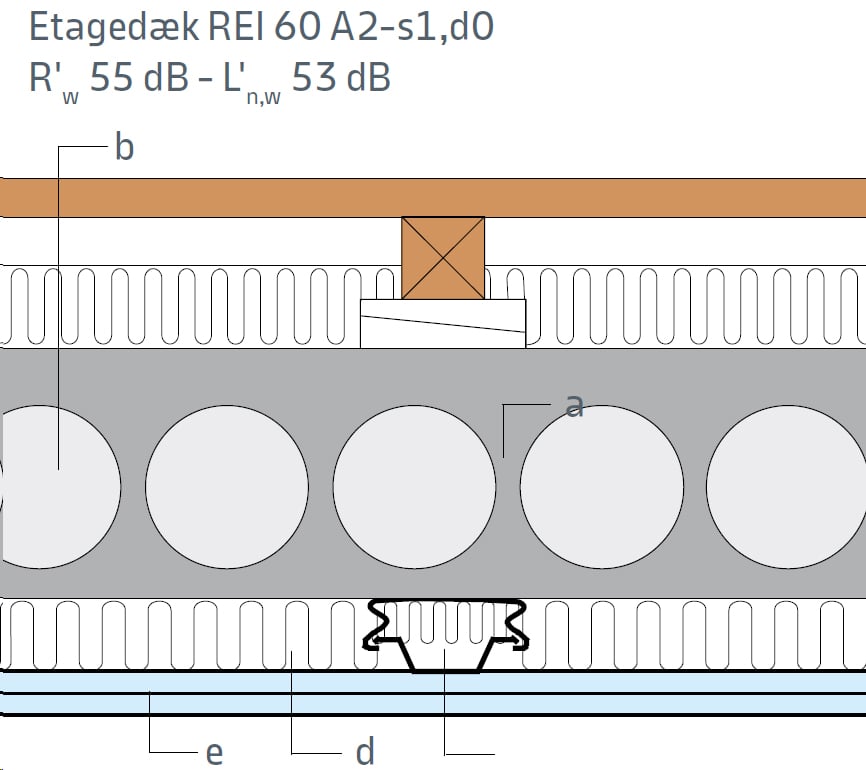

EB4
- a: Trægulv på strøer med mineraluld og trinlydsdæmpende opklodsning
- b: 220 mm huldæk
- c: Knauf lydbøjler og monteringsprofil
- d: 45 mm mineraluld
- e: 2 x 12,5 mm Classic 1 Board
Andre etagedæk typer
