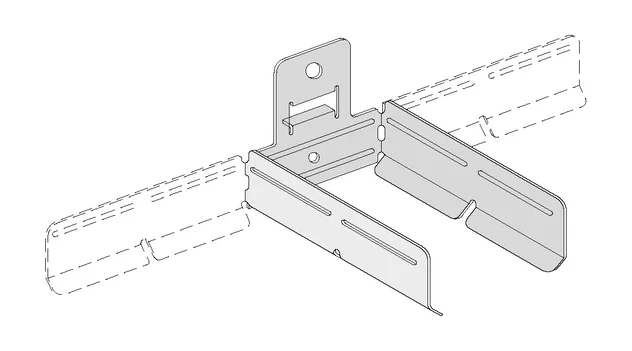

Universalverbinder

• Hoch flexibel
• Multifunktional einsetzbar
• Einfache Montage

1) T-Verbindung: Schenkel des Universalverbinders komplett in das erste CD-Profil einschieben. Basis parallel zum zweiten CD-Profil anlegen und den Bügel des Universalverbindes über den Schenkel des CD-Profils klappen. Bei Bedarf Profile im gewünschten Winkel zurechtbiegen.

2) Längsverbindung: Schenkel des Universalverbinders bis zur Hälfte in das erste CD-Profil einschieben. Mit Hilfe des Bügels die Stirnseite des Universalprofils bis zur Hälfte in das zweite CD-Profil einschieben. Bügel herunterklappen.

3) Abhängung: Schenkel des Universalverbinders komplett in das CD-Profil einschieben. Zwei Nonius-Hänger-Oberteile im 180°-Winkel mittels eines Nonius-Verbinders und zweier Nonius-Splinte aneinander fixieren. Das obere Nonius-Hänger-Oberteil mit einem geeigneten Befestigungsmittel an der Rohdecke verankern, das untere mit dem Bügel des Universalverbinders verschrauben.

Der Universalverbinder dient der niveaugleichen Verbindung von CD 60/27-Profilen, z.B. beim Einbau von Revisionsklappen oder Wechseln. Dabei kann er zudem flexible Winkel abbilden, die von 90° abweichen. Als "Helfer in der Not" kann er auch als Ersatz für CD-Längsverbinder und als Abhänger (i.V.m. Nonius-Oberteilen) eingesetzt werden.
