SISTEMA SMART FACADE FIRE BARRIER
Cumplen con las normativas más exigentes:
- BS476 parte 4, que describe la reacción al fuego de los materiales. Esto incluye los estándares europeos ISO 1182 e ISO 1716.
Las barreras cortafuego están clasificadas como "no combustibles".
- EN 1363-1-1999. Resistencia al fuego de los materiales y elementos de construcción.
- EOTA-TR31. Ensayo de resistencia al fuego para "Cavity Barriers".
ASFP TGD 19. Ensayo de resistencia al fuego para barreras en cámara "open-state" utilizadas en la envolvente.

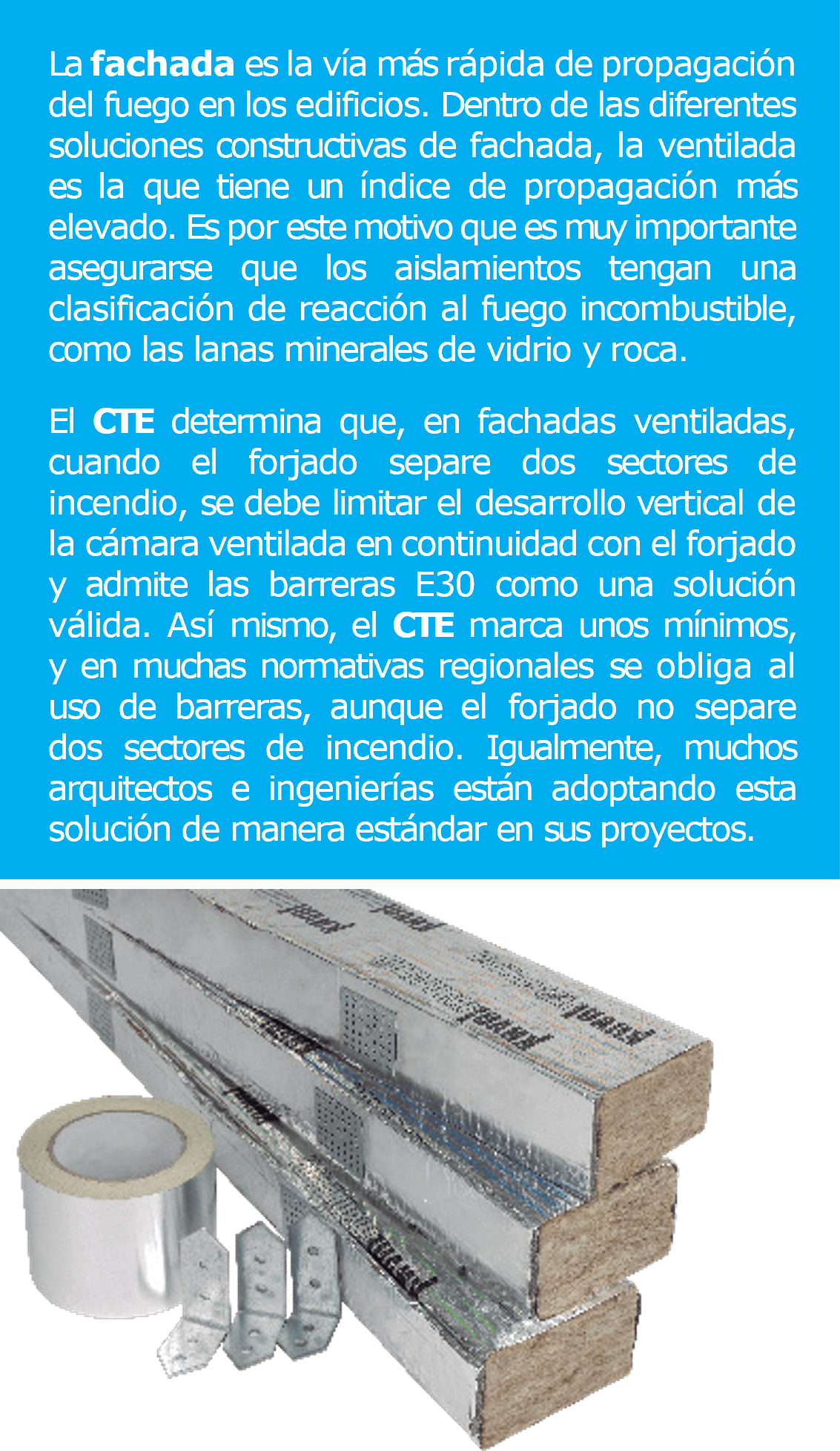

Componentes del Sistema
- Barrera cortafuego de sectorización compuesta por un núcleo de lana mineral de roca con ligante ETechnology forrada con una lámina de aluminio reforzada que envuelve todo el perímetro de la barrera y franja de material intumescente
- Escuadras de sujeción en acero galvanizado (disponible bajo pedido en acero inoxidable)
- Cinta de aluminio para el sellado de las uniones entre barreras, recubierta por una cara con un adhesivo acrílico de larga duración, resistente a los rayos UV y sensible a la presión.
VENTAJAS:
- Resistencia al fuego de 60/90/120 minutos en función de las necesidades del proyecto, superando las exigencias del CTE (v.diciembre 2019).
- Facilidad de manipulación e instalación.
- Una vez instalado no requiere de mantenimiento.
- Las soluciones estándar permiten un ancho total de cámara ventilada de hasta 250mm (para cámaras de ancho superior consultar con el departamento técnico).
(A) Espesor del aislamiento (mm) | (B) Hueco máximo (mm) | (C) Espesor (mm) | Integridad E | Código SAP | Nomenclatura |
|---|---|---|---|---|---|
60-70 | 110 | 80 | E60 | 791029 | SF FIRE BARRIER E60 75 x 80 x 1000 MM |
80-100 | 110 | 110 | E60 | 791051 | SF FIRE BARRIER E60 75 x 110 x 1000 MM |
120 | 130 | 130 | E60 | 791052 | SF FIRE BARRIER E60 75 x 130 x 1000 MM |
140-160 | 210 | 180 | E60 | 791053 | SF FIRE BARRIER E60 75 x 180 x 1000 MM |
60-70 | 110 | 80 | E90 | 791054 | SF FIRE BARRIER E90 75 x 80 x 1000 MM |
80-100 | 110 | 110 | E90 | 791055 | SF FIRE BARRIER E90 75 x 110 x 1000 MM |
120 | 130 | 130 | E90 | 791056 | SF FIRE BARRIER E90 75 x 130 x 1000 MM |
140-160 | 210 | 180 | E90 | 791057 | SF FIRE BARRIER E90 75 x 180 x 1000 MM |
60-70 | 110 | 80 | E120 | 791058 | SF FIRE BARRIER E120 75 x 80 x 1000 MM |
80-100 | 110 | 110 | E120 | 791059 | SF FIRE BARRIER E120 75 x 110 x 1000 MM |
120 | 130 | 130 | E120 | 791061 | SF FIRE BARRIER E120 75 x 130 x 1000 MM |
140-160 | 210 | 180 | E120 | 791062 | SF FIRE BARRIER E120 75 x 180 x 1000 MM |

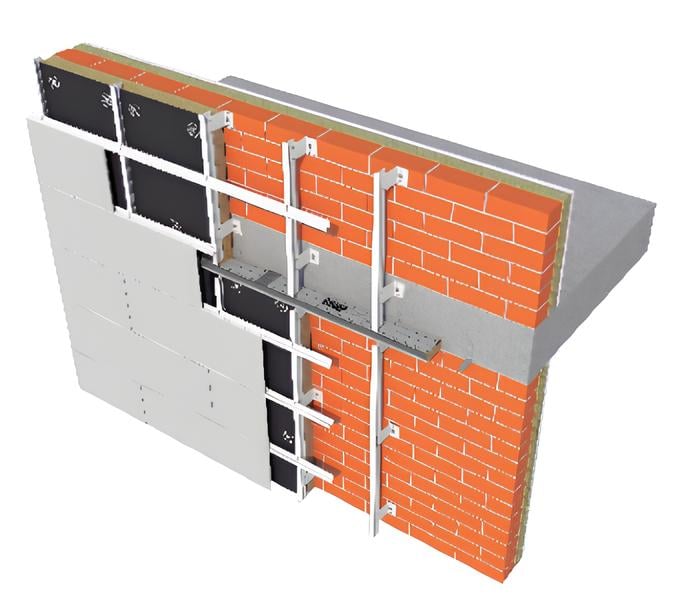

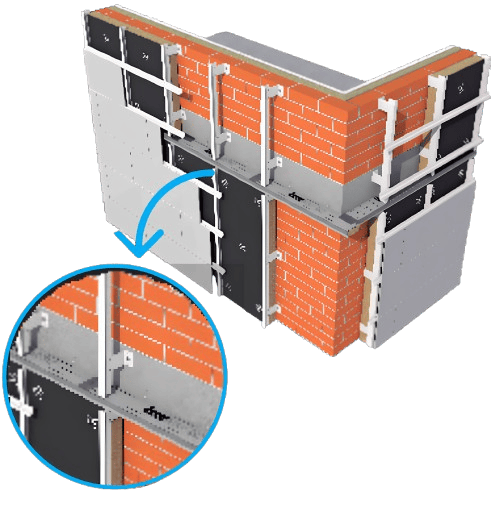

INSTALACIÓN
La correcta instalación del sistema es muy importante para que cumpla con la función con la que fue diseñado y ensayado en caso de incendio: sellar la cámara ventilada completamente para evitar el paso de las llamas y gases calientes. La unión entre las barreras se tiene que encintar con la cinta de aluminio que viene con el sistema. No se debe utilizar ninguna otra cinta.
- La barrera se instala de manera que el material intumescente quede hacia el interior de la cámara ventilada.
- Las barreras se instalan mediante escuadras de fijación en acero galvanizado (2 unidades por barrera) colocadas a 250 mm a cada lado del eje de la barrera y ancladas al muro base. Los tornillos para fijar las escuadras al muro base no se suministran con el sistema. Se tienen que utilizar fijaciones metálicas en acero galvanizado o inoxidable en función de la agresividad del ambiente.
- Las uniones entre barreras se deben encintar, como mínimo, en la parte superior horizontal.
- La cámara ventilada libre debe ser mayor que 30mm y menor que 100mm, tal y como marca el CTE en su documento básica DB HS.
