Ściany szachtowe Knauf składają się z metalowej konstrukcji pojedynczej lub podwójnej oraz okładziny jednostronnej lub wielowarstwowej z płyt gipsowo-kartonowych Knauf. Konstrukcja jest połączona na całym obwodzie z sąsiednimi elementami budynku. W pustce ściany można stosować wypełnienie z wełny mineralnej. Wełna mineralna jest konieczna dla zapewnienia deklarowanej izolacyjności akustycznej ściany oraz, w określonych przypadkach, odporności ogniowej.
Wszystkie systemy ścian szybów instalacyjnych posiadają odporność ogniową przy działaniu ognia z obu stron. Tzn. ochrona przeciwpożarowa jest zapewniona zarówno od wewnątrz (pożar w szybie – ochrona przed rozprzestrzenianiem się na otaczające pomieszczenia), jak i od zewnątrz (ochrona instalacji i rozprzestrzenianiem się ognia na inne kondygnacje).
PRZEGLĄD SYSTEMÓW
- W628B.pl – Ściana szybu Konstrukcja z pojedynczych profili CW
- W629.pl – Ściana szybu - konstrukcja z podwójnych słupków CW
- W635.pl – Ściana szybu z dodatkową płytą pomiędzy profilami
Strefa Architekta Knauf
Darmowe narzędzia, detale, modele, wyszukiwarka systemów
W628B.pl Ściana szybu Konstrukcja z pojedynczych profili CW
System ścian szybów W628B.pl składa się z konstrukcji ze słupków w postaci pojedynczych profili CW.
- Wysokość ściany do: 9,65 m
- Izolacyjność akustyczna: Rw do 48 dB, RA1 do 47 dB
- Klasa odporności ogniowej do: EI 120

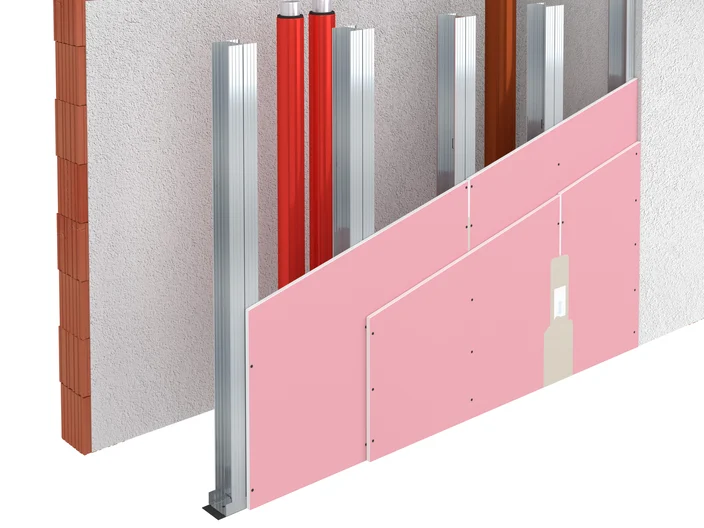

W629.pl Knauf ściana szybu - konstrukcja z podwójnych słupków CW
System ścian szybów W629.pl składa się z konstrukcji ze słupków w postaci podwójnych profili CW. Umożliwia to wykonywanie wyższych ścian, przy mniejszej grubości przegrody niż jest to możliwe w systemie W628 typ B.
- Wysokość ściany do: 9,65 m
- Izolacyjność akustyczna: Rw do 48 dB, RA1 do 47 dB
- Klasa odporności ogniowej do: EI 120
- Klasa rozprzestrzeniania ognia: NRO (nierozprzestrzeniający ognia)

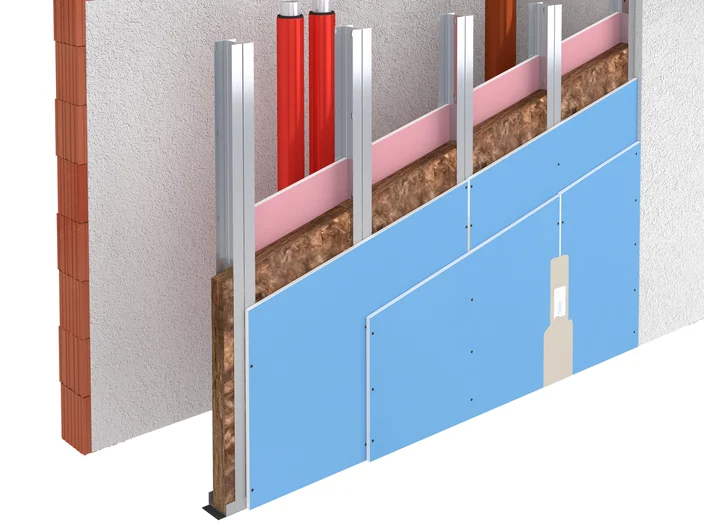

W635.pl Knauf ściana szybu z dodatkową płytą pomiędzy profilami
System ścian szybów W635.pl składa się z konstrukcji ze słupków w postaci podwójnych profili UW z dodatkową jedną lub dwiema warstwami płyt od strony szybu dla zapewnienia lepszych parametrów izolacyjności akustycznej.
- Wysokość ściany do: 5,25 m
- Izolacyjność akustyczna: Rw do 56 dB, RA1 do 54 dB
- Klasa odporności ogniowej do: EI 120
- Klasa rozprzestrzeniania ognia: NRO (nierozprzestrzeniający ognia)
