Ściany szkieletowe Knauf składają się z metalowej konstrukcji pojedynczej lub podwójnej oraz okładziny dwustronnej jednowarstwowej lub wielowarstwowej z płyt gipsowo-kartonowych Knauf. Konstrukcja jest połączona na całym obwodzie z sąsiednimi elementami budynku. W pustce ściany można stosować wypełnienie z wełny mineralnej. Wełna mineralna jest konieczna dla zapewnienia deklarowanej izolacyjności akustycznej ściany oraz, w określonych przypadkach, odporności ogniowej.

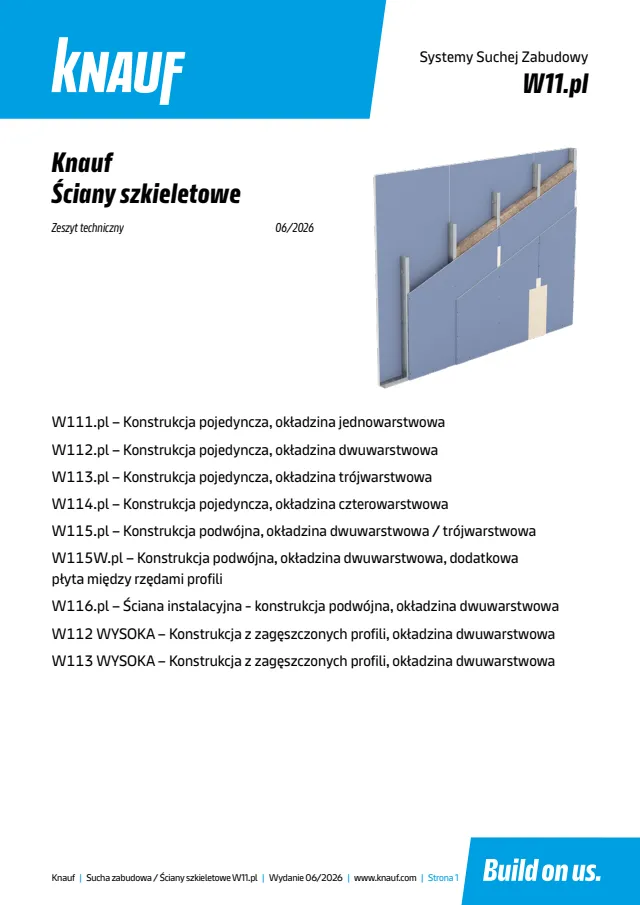

PRZEGLĄD SYSTEMÓW
- W111.pl – Konstrukcja pojedyncza - okładzina jednowarstwowa
- W112.pl – Konstrukcja pojedyncza - okładzina dwuwarstwowa
- W113.pl – Konstrukcja pojedyncza - okładzina trójwarstwowa
- W114.pl – Konstrukcja pojedyncza - okładzina czterowarstwowa
- W115.pl – Konstrukcja podwójna - okładzina dwuwarstwowa / trójwarstwowa
- W115W.pl – Konstrukcja podwójna - dodatkowa płyta pomiędzy profilami
- W116.pl – Konstrukcja podwójna - okładzina dwuwarstwowa - ściana instalacyjna
- W112.pl WYSOKA – Konstrukcja ze pojedyncza lub ze zdwojonych słupków - okładzina dwuwarstwowa
- W113.pl WYSOKA – Konstrukcja ze pojedyncza lub ze zdwojonych słupków - okładzina trójwarstwowa
Strefa Architekta Knauf
Darmowe narzędzia, detale, modele, wyszukiwarka systemów
W111.pl – Konstrukcja pojedyncza - okładzina jednowarstwowa
Ściana szkieletowa w systemie W111.pl składa się z pojedynczej konstrukcji oraz okładziny z jednej warstwy płyt gipsowo-kartonowych z każdej strony.
- Wysokość ściany do: 8,25 m
- Izolacyjność akustyczna: Rw do 60 dB, RA1 do 58 dB
- Klasa odporności ogniowej do: EI 60
- Klasa rozprzestrzeniania ognia: NRO (nierozprzestrzeniający ognia)

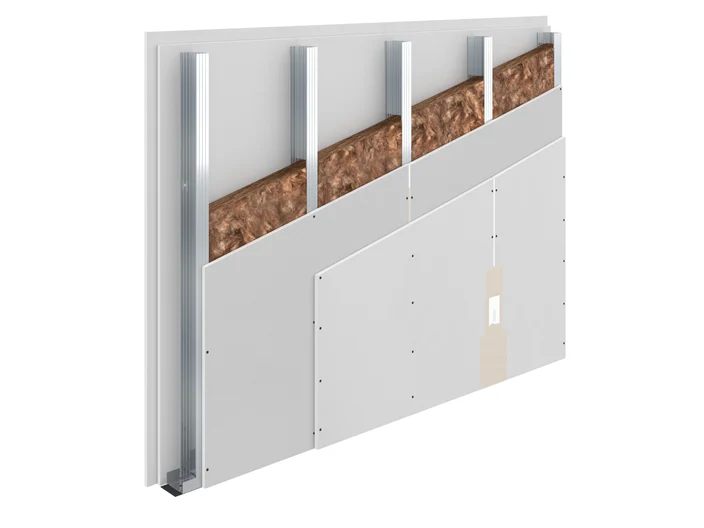

W112.pl – Konstrukcja pojedyncza - okładzina dwuwarstwowa
Ściana szkieletowa w systemie W112.pl składa się z pojedynczej konstrukcji oraz okładziny z dwóch warstw płyt gipsowo-kartonowych z każdej strony.
- Wysokość ściany do: 9,00 m
- Izolacyjność akustyczna: Rw do 70 dB, RA1 do 67 dB
- Klasa odporności ogniowej do: EI 120
- Klasa rozprzestrzeniania ognia: NRO (nierozprzestrzeniający ognia)

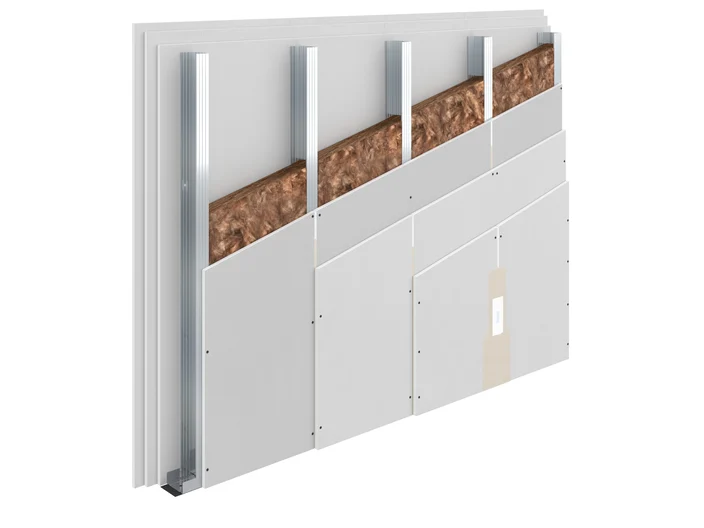

W113.pl – Konstrukcja pojedyncza - okładzina trzywarstwowa
Ściana szkieletowa w systemie W113.pl składa się z pojedynczej konstrukcji oraz okładziny z trzech warstw płyt gipsowo-kartonowych z każdej strony.
- Wysokość ściany do: 9,25 m
- Izolacyjność akustyczna: Rw do 72 dB, RA1 do 69 dB
- Klasa odporności ogniowej do: EI 120
- Klasa rozprzestrzeniania ognia: NRO (nierozprzestrzeniający ognia)

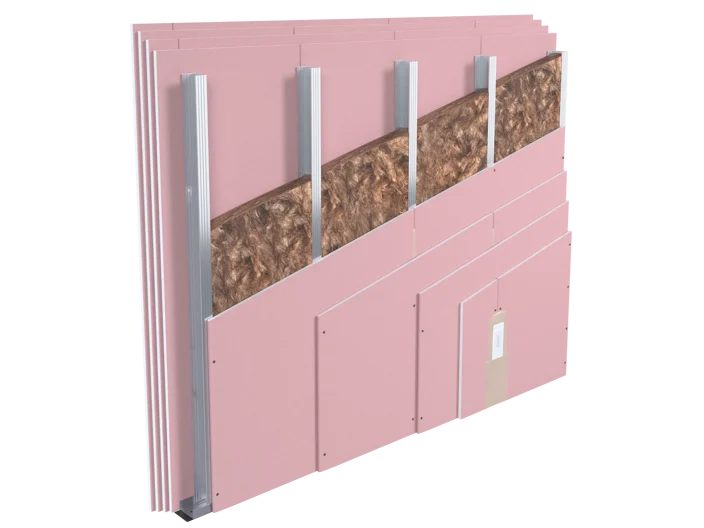

W114.pl – Konstrukcja pojedyncza - okładzina czterowarstwowa
Ściana szkieletowa w systemie W114.pl składa się z pojedynczej konstrukcji oraz okładziny z czterech warstw płyt gipsowo-kartonowych ogniochronnych z każdej strony.
- Wysokość ściany do: 9,25 m
- Izolacyjność akustyczna: Rw do 72 dB, RA1 do 69 dB
- Klasa odporności ogniowej do: EI 240
- Klasa rozprzestrzeniania ognia: NRO (nierozprzestrzeniający ognia)

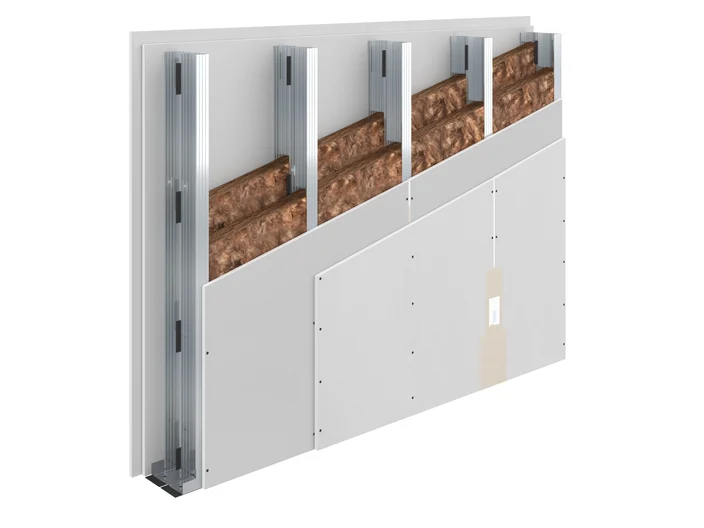

W115.pl – Konstrukcja pojedyncza - okładzina dwuwarstwowa
Ściana szkieletowa w systemie W115.pl składa się z konstrukcji w postaci dwóch rzędów profili oraz okładziny z dwóch lub trzech warstw płyt gipsowo-kartonowych z każdej strony.
Ściana w systemie W115.pl ma wysoką izolacyjność akustyczną i w związku z tym jest polecana do stosowania na przykład jako ściana międzylokalowa lub ściana pomiędzy pokojami hotelowymi.
- Wysokość ściany do: 8,45 m
- Izolacyjność akustyczna: Rw do 81 dB, RA1 do 77 dB
- Klasa odporności ogniowej do: EI 120
- Klasa rozprzestrzeniania ognia: NRO (nierozprzestrzeniający ognia)

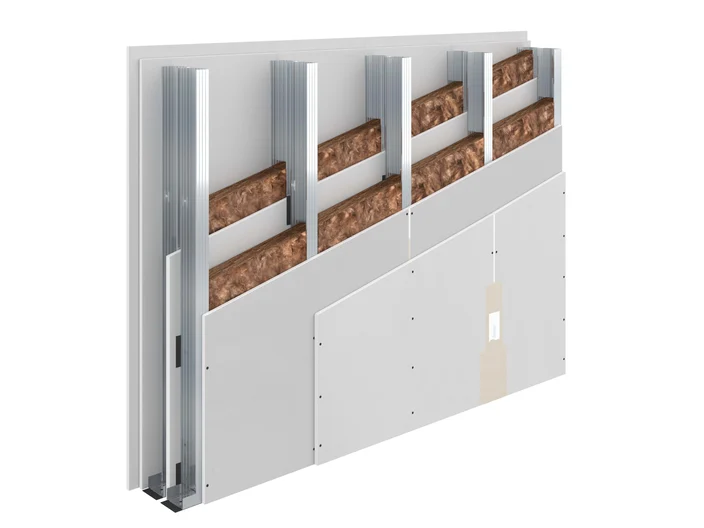

W115W.pl – Konstrukcja pojedyncza - okładzina dwuwarstwowa
Ściana szkieletowa w systemie W115W.pl składa się z konstrukcji w postaci dwóch rzędów profili oddzielonych od siebie warstwą płyty oraz okładziny z dwóch warstw płyt gipsowo-kartonowych z każdej strony.
Ściana w systemie W115W.pl ma wysoką izolacyjność akustyczną i w związku z tym jest polecana do stosowania na przykład jako ściana międzylokalowa lub ściana pomiędzy pokojami hotelowymi.
- Wysokość ściany do: 8,45 m
- Izolacyjność akustyczna: Rw do 84 dB, RA1 do 80 dB
- Klasa odporności ogniowej do: EI 120
- Klasa rozprzestrzeniania ognia: NRO (nierozprzestrzeniający ognia)

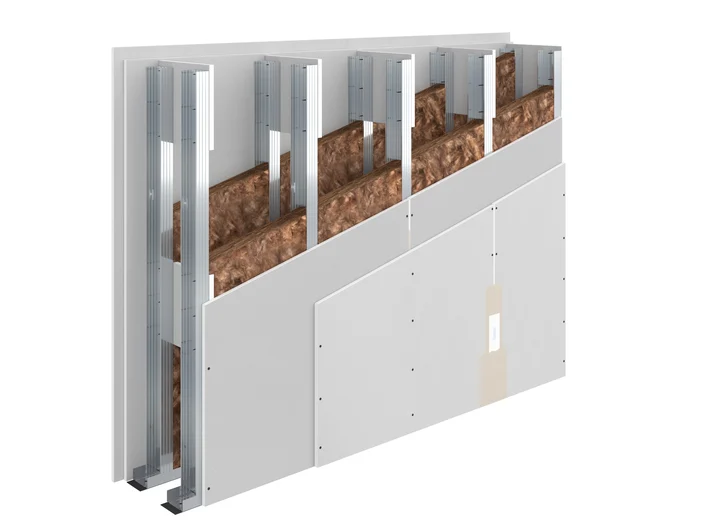

W116.pl – Konstrukcja pojedyncza - okładzina dwuwarstwowa
Ściana szkieletowa w systemie W116.pl składa się konstrukcji w postaci dwóch, rozsuniętych rzędów profili, połączonych ze sobą przewiązkami z płyty oraz okładziny z dwóch warstw płyt gipsowo-kartonowych z każdej strony.
Przegroda w systemie W116.pl stosowana jest jako ściana instalacyjna.
- Wysokość ściany do: 6,90 m
- Izolacyjność akustyczna: Rw do 67 dB, RA1 do 64 dB
- Klasa odporności ogniowej do: EI 120
- Klasa rozprzestrzeniania ognia: NRO (nierozprzestrzeniający ognia)
W112.pl WYSOKA – Konstrukcja ze zdwojonych lub zagęszczonych słupków - okładzina dwuwarstwowa
Ściana szkieletowa w systemie W112.pl WYSOKA składa się z konstrukcji w postaci zdwojonych lub zagęszczonych profili Knauf CW 100 oraz okładziny z dwóch warstw płyt gipsowo-kartonowych z każdej strony.
Ściana w systemie W112.pl WYSOKA może mieć wysokość do 10,0 m przy zachowaniu odporności ogniowej.
- Wysokość ściany do: 10,00 m
- Klasa odporności ogniowej do: EI 120
- Klasa rozprzestrzeniania ognia: NRO (nierozprzestrzeniający ognia)
W113.pl WYSOKA – Konstrukcja ze zdwojonych lub zagęszczonych słupków - okładzina trzywarstwowa
Ściana szkieletowa w systemie W113.pl WYSOKA składa się z konstrukcji w postaci zdwojonych lub zagęszczonych profili Knauf CW 100 oraz okładziny z trzech warstw płyt gipsowo-kartonowych z każdej strony.
Ściana w systemie W113.pl WYSOKA może mieć wysokość do 10,0 m przy zachowaniu odporności ogniowej.
- Wysokość ściany do: 11,00 m
- Klasa odporności ogniowej do: EI 120
- Klasa rozprzestrzeniania ognia: NRO (nierozprzestrzeniający ognia)
