Ściany na konstrukcji metalowej pojedynczej lub podwójnej z okładziną obustronną z płyt gipsowo-kartonowych oraz, w określonych przypadkach, z dodatkową warstwą stalowej blachy ocynkowanej o grubości 0,5 mm pomiędzy warstwami okładziny.
W zależności od rodzaju i grubości okładziny oraz ewentualnie zastosowanej blachy stalowej, ściany mogą osiągać klasy RC3 lub RC4 wg EN 1627 do 1630.

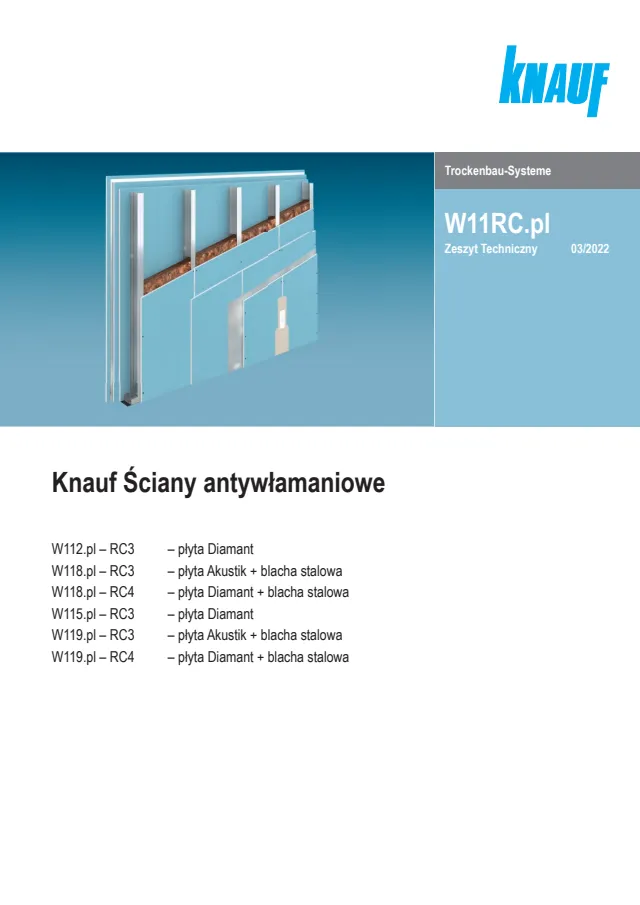

PRZEGLĄD SYSTEMÓW
- W112-RC3.pl – Konstrukcja pojedyncza – 2x Diamant
- W118-RC3.pl – Konstrukcja pojedyncza – 2x płyta Akustik / Akustik Plus + blacha stalowa 0,5 mm
- W118-RC4.pl – Konstrukcja pojedyncza – 3x Diamant + blacha stalowa 0,5 mm
- W115-RC3.pl – Konstrukcja podwójna – 2x Diamant
- W119-RC3.pl – Konstrukcja podwójna – 2x płyta Akustik / Akustik Plus + blacha stalowa 0,5 mm
- W119-RC4.pl – Konstrukcja podwójna – 3x Diamant + blacha stalowa 0,5 mm
Strefa Architekta Knauf
Darmowe narzędzia, detale, modele, wyszukiwarka systemów

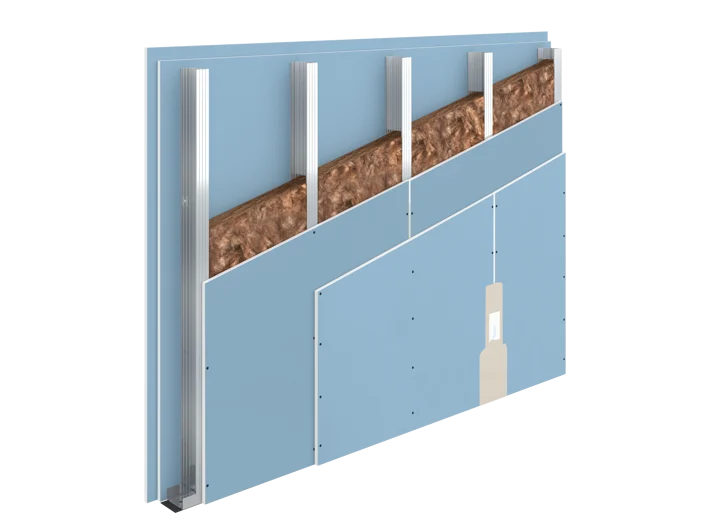

W112-RC3.pl
Ściana antywłamaniowa W112-RC3.pl składa się z pojedynczej konstrukcji z profili CW / UW oraz obustronnej dwuwarstwowej okładziny z płyt Knauf Diamant co zapewnia jej klasę odporności na włamanie RC3.
- Wysokość ściany do: 9,00 m
- Izolacyjność akustyczna Rw do: 63 dB, RA1 do: 59 dB
- Klasa odporności ogniowej: EI 120

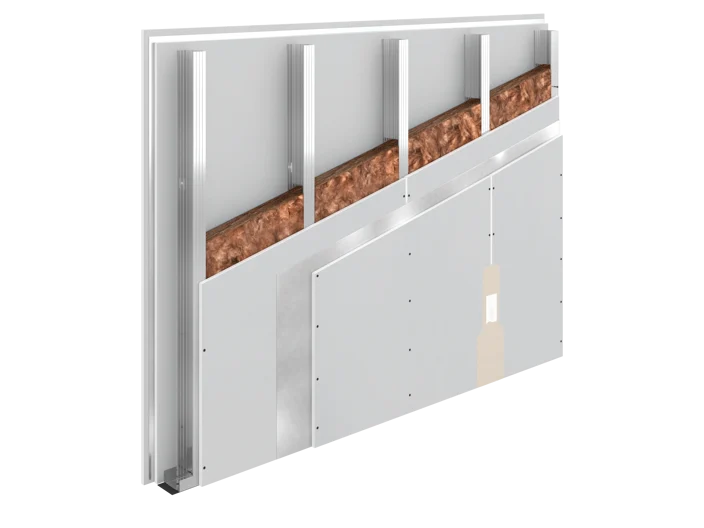

W118-RC3.pl
Ściana antywłamaniowa W118-RC3.pl składa się z pojedynczej konstrukcji z profili CW / UW oraz obustronnej dwuwarstwowej okładziny z płyt Knauf Akustik / Akustik Plus oraz dodatkowej warstwy stalowej blachy ocynkowanej o grubości 0,5 mm z każdej strony, pomiędzy warstwami płyty, co zapewnia jej klasę odporności na włamanie RC3.
- Wysokość ściany do: 9,00 m
- Izolacyjność akustyczna Rw do: 64 dB, RA1 do: 63 dB
- Klasa odporności ogniowej: do EI 90

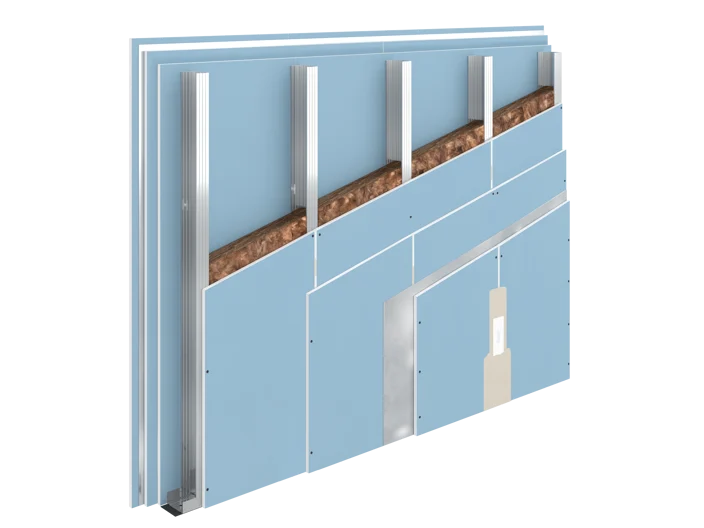

W118-RC4.pl
Ściana antywłamaniowa W118-RC4.pl składa się z pojedynczej konstrukcji z profili CW / UW oraz obustronnej trójwarstwowej okładziny z płyt Knauf Diamant oraz dodatkowej warstwy stalowej blachy ocynkowanej o grubości 0,5 mm z każdej strony, pomiędzy warstwami płyty, co zapewnia jej klasę odporności na włamanie RC4.
- Wysokość ściany do: 9,25 m
- Klasa odporności ogniowej: do EI 180

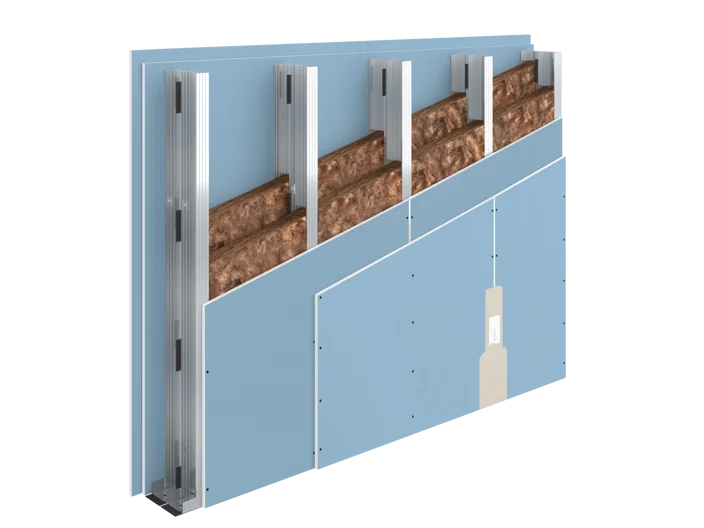

W115-RC3.pl
Ściana antywłamaniowa W115.pl RC3 składa się z podwójnej konstrukcji z profili CW / UW oraz obustronnej dwuwarstwowej okładziny z płyt Knauf Diamant co zapewnia jej klasę odporności na włamanie RC3.
- Wysokość ściany do: 8,45 m
- Izolacyjność akustyczna Rw do: 74 dB, RA1 do: 71 dB
- Klasa odporności ogniowej: do EI 120

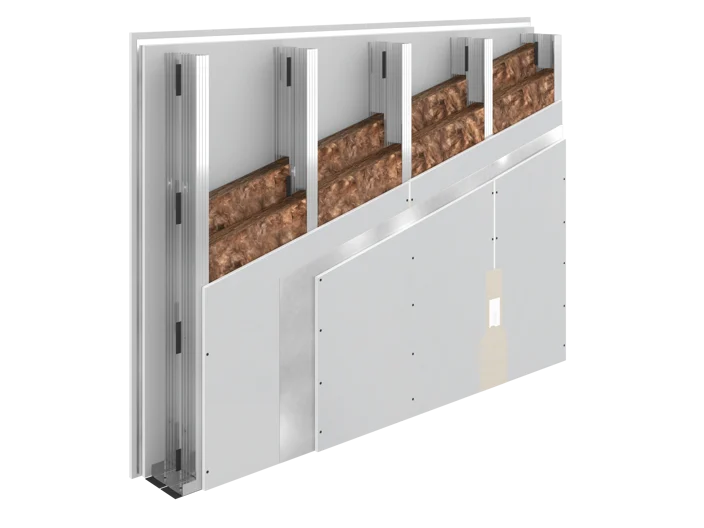

W119-RC3.pl
Ściana antywłamaniowa W119.pl RC3 składa się z podwójnej konstrukcji z profili CW / UW oraz obustronnej dwuwarstwowej okładziny z płyt Knauf Akustik / Akustik Plus oraz dodatkowej warstwy stalowej blachy ocynkowanej o grubości 0,5 mm z każdej strony, pomiędzy warstwami płyty, co zapewnia jej klasę odporności na włamanie RC3.
- Wysokość ściany do: 12,00 m
- Izolacyjność akustyczna Rw do: 75 dB, RA1 do: 74 dB
- Klasa odporności ogniowej: do EI 60

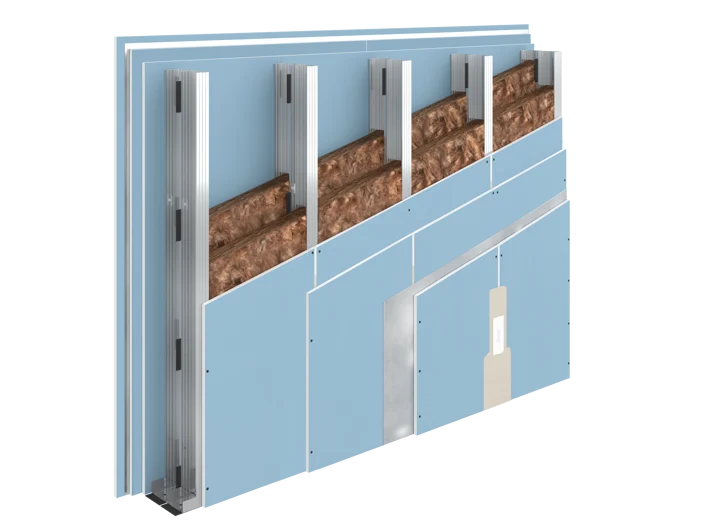

W119-RC4.pl
Ściana antywłamaniowa W119.pl RC4 składa się z podwójnej konstrukcji z profili CW / UW oraz obustronnej trójwarstwowej okładziny z płyt Knauf Diamant oraz dodatkowej warstwy stalowej blachy ocynkowanej o grubości 0,5 mm z każdej strony, co zapewnia jej klasę odporności na włamanie RC4.
- Wysokość ściany do: 8,45 m
