Огородження шахт Кнауф являють собою перегородки на металевому каркасі з обшивкою з одного боку, з певним класом вогнестійкості для забезпечення захисту від пожежі і звукоізоляції просторів комунікаційних шахт. Протипожежний захист забезпечується як зсередини (пожежа в шахті, захист від поширення вогню на прилеглі приміщення), так і ззовні (захист устаткування, а також від поширення вогню на інші поверхи). Огородження шахт Кнауф складаються з металевого каркаса і односторонньої одно- або двошарової обшивки з плит Кнауф. Каркас повинен бути закріплений (в системі W628A.ua тільки з боків) до прилеглих будівельних деталей. У порожнині каркаса в залежності від системи може бути розміщений ізоляційний матеріал для забезпечення звуко- і теплоізоляції.
ОГЛЯД СИСТЕМ
- W628A.ua – Огородження шахт – Без каркаса
- W630.ua – Огородження шахт – Ригельний каркас із профілів CW
- W628B.ua – Огородження шахт – Каркас із профілів CW
- W629.ua – Огородження шахт – Каркас із подвійних профілів CW
- K251.ua – Огородження шахт з плитами Кнауф Fireboard – Каркас із подвійних профілів CW
- W635.ua – Огородження шахт – Каркас із подвійних профілів UW
Завантаження
W628A.ua – Огородження шахт – Без каркаса
Огородження шахт W628A.ua виконуються без каркаса для ширини шахт до 2,00 м. Додатковий ізоляційний матеріал не потрібен.
- Бокові примикання – із застосуванням кутового профілю
- Горизонтальна обшивка без каркаса
- Висота конструкції: до 15,00 м
- Індекс ізоляції повітряного шуму: 33 дБ
W630.ua – Огородження шахт – Ригельний каркас із профілів CW
Огородження шахт W630.ua виконуються на ригельному каркасі для шахт шириною до 5,00 м. Додатковий ізоляційний матеріал не потрібен.
- Горизонтальний ригельний каркас із профілів CW
- Бокові примикання – із застосуванням профілів UW, верхнє і нижнє примикання – із застосуванням профілів CW
- Безпека при ударі м'ячем – за запитом
- Ізоляційний шар – за необхідності
- Горизонтальна обшивка (Масивна будівельна плита: 1-й шар горизонтально і 2-й шар вертикально)
- Висота конструкції: до 15,00 м
- Індекс ізоляції повітряного шуму: 42 дБ
W628B.ua – Огородження шахт – Каркас із профілів CW
Огородження шахт W628B.ua виконуються на каркасі із профілів. Додатковий ізоляційний матеріал не потрібен.
- Металеві стійки з профілю CW
- Бокові примикання – із застосуванням профілів CW, верхнє і нижнє примикання – із застосуванням профілів UW
- Можливе забезпечення безпеки при ударі м'ячем
- Ізоляційний шар – за необхідності
- Вертикальне укладання при обшивці Вогнестійкою плитою Кнауф Piano / Вогнестійкою плитою Кнауф / Fireboard / Diamant / Titan, горизонтальне укладання при обшивці Масивною будівельної плитою / Silentboard
- Висота конструкції: до 7,00 м
- Індекс ізоляції повітряного шуму: 42 дБ
W629.ua – Огородження шахт – Каркас із подвійних профілів CW
Огородження шахт W629.ua виконуються на каркасі із подвійних профілів.
- Металевий каркас із подвійних профілів CW
- Бокові примикання – із застосуванням профілів CW, верхнє і нижнє примикання – із застосуванням профілів UW
- Можливе забезпечення безпеки при ударі м'ячем
- Ізоляційний шар – за необхідності в залежності від варіантів системи
- Вертикальне укладання при обшивці Вогнестійкою плитою Кнауф Piano / Вогнестійкою плитою Кнауф / Fireboard / Diamant / Titan, горизонтальне укладання при обшивці Масивною будівельної плитою / Silentboard
- Висота конструкції: до 7,00 м
- Індекс ізоляції повітряного шуму: 44 дБ
K251.ua – Огородження шахт з плитами Кнауф Fireboard – Каркас із подвійних профілів CW
Огородження шахт K251.ua відрізняються наявністю одношарової обшивки з негорючих плит Кнауф Fireboard.
- Металевий каркас із подвійних профілів CW з/без захисних смуг із плит Кнауф Fireboard з боків шахти
- Бокові примикання – із застосуванням профілів CW, верхнє і нижнє примикання – із застосуванням профілів UW
- Забезпечення безпеки при ударі м'ячем – за запитом
- Ізоляційний шар обов'язковий
- Висота конструкції: до 5,00 м
- Індекс ізоляції повітряного шуму: 39 дБ

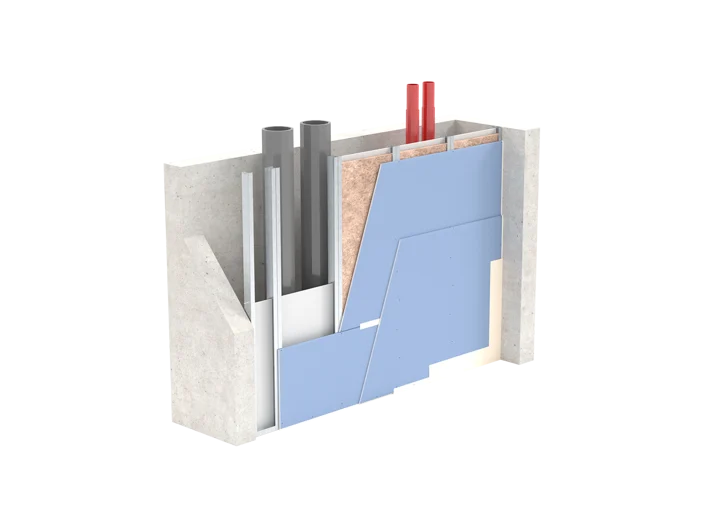

W635.ua – Огородження шахт – Каркас із подвійних профілів UW
Огородження шахт W635.ua – встановлюється з додатковим шаром плит, розташованим з боку шахти відповідно до спеціальних вимог захисту від шуму.
- Металевий каркас із подвійних профілів UW з шаром Вогнестійкої плити Кнауф Piano 12,5 мм, встановленим зі сторони шахти
- Примикання – із застосуванням профілів UW
- Забезпечення безпеки при ударі м'ячем – за запитом
- Ізоляційний шар обов'язковий
- Вертикальна обшивка
- Висота конструкції: до 5,00 м
- Індекс ізоляції повітряного шуму: 52 дБ
