Was Sie wissen sollten
Im Schallschutz ist immer das gesamte Bauteil zu betrachten: Decke mit Bodenaufbau, Rohdecke und Unterdecke. Der Einfluss des Bodenaufbaus kann je nach Deckentyp sehr unterschiedlich ausfallen.
Massivdecken
Zu Massivdecken und der Trittschallverbesserung gibt es ein genormtes Rechenverfahren nach DIN 4109. Nach dieser Norm hat der Estrich ein Flächengewicht von mind. 70 kg/m² aufzuweisen. Knauf Fließestriche besitzen ein Flächengewicht von ca. 20 kg/m je cm. Das heißt: bei einer Estrichdicke von mind. 35 mm wird das geforderte Gewicht erreicht. Dies entspricht der Estrichnenndicke für Wohnungsbau-Nutzung.
Je nach Gewicht und Typ der Massivdecke und der dynamischen Steifigkeit der eingebauten Dämmschicht kann die Trittschallverbesserung ermittelt werden. Aber auch Knauf Prüfungen zu Boden Systemen wurden vorgenommen, bei denen Verbesserungen von bis zu 35 dB erreicht wurden.
Holzbalkendecken
Zu Holzbalkendecken und Möglichkeiten der Verbesserung mit Bodenaufbauten gibt es bei Knauf eigene Prüfungen mit Fließestrichen und Fertigteilestrichen. Ein genormtes Rechenverfahren gibt es hierzu nicht.
Wichtiges Detail im Bodenaufbau ist der funktionsfähige Randdämmstreifen, der erst nachdem der Bodenbelag verlegt wurde vom Bodenleger abgeschnitten wird. So werden Schallbrücken am besten vorgebeugt, da auch schon kleine Estrichmörtel-Verbindungen zur Wand einen großen Einfluss auf die Weiterleitung des Schalls haben können.
Hier finden Sie weitere Informationen zu unseren Boden Systemen
Wissen on Demand
Schallschutz mit Decken in Holzbauweise
Erlernen Sie die grundlegenden Kenntnisse zum Thema "Bauakustik im Holzbau". Unsere fachkundigen Referenten stellen die entsprechenden Lösungen für verschiedene Deckensysteme in Holzbauweise und die jeweiligen Anforderungen vor.
Massivdecken
Trittschalldämmung auf Massivdecken
Für die Dickenbezeichnung wird die Lieferdicke dL angegeben, die als Bemessungswert für die Aufbauhöhe gilt. Die Zusammendrückbarkeit (c = dL – dB*) wird unter einer definierten Last im Labor bestimmt und ist nicht gleichzusetzen mit der Verformung des Dämmstoffes unter tatsächlichen Nutzungsbedingungen.
Erweiterung der europäischen Normen
Mit der Zusammendrückbarkeit c wird das Produkt den Anwendungstypen sh/sm/sg nach DIN 4108-10 zugeordnet. Die Steifigkeitsgruppen wurden mit den neuen europäischen Normen DIN EN 13163 bzw. DIN EN 13162 erweitert. Jedoch gibt es für die hinzugekommenen Steifigkeitsgruppen noch keine genormten Werte für die Trittschallminderung. Bei den Dämmstoffen dieser Gruppen sollten Sie bei der Trittschallbemessung daher von der nächst höheren Steifigkeitsgruppe ausgegehen.
*dB ist die Dicke unter einer Belastung von 2 kPa nach Entfernen einer zusätzlichen Belastung von 48 kPa
Holzbalkendecken
Trittschallminderung auf Holzbalkendecken
Für Holzbalkendecken gibt es zur Berechnung der Trittschalldämmung kein genormtes Rechenverfahren analog zu Massivdecken. Daher ist ein Prognoseverfahren in der Praxis üblich. Dieses zeigt, dass besonders hohe Verbesserungen des Schallschutzes durch den Einbau von Unterdecken mit einer Beplankung aus Knauf Diamant Platten erzielt werden können. Weitere Konstruktionen und ausführliche Berechnungstabellen finden Sie in unserem Detailblatt D15.
Besonderheiten gegenüber Massivdecken
Gegenüber Massivdecken haben Holzbalkendecken konstruktionsbedingt einige schallschutztechnische Besonderheiten. Infolge der geringen Flächenmasse, der Resonanz zwischen den relativ leichten Schalen und ausgeprägter Körperschallbrücken, ist die Schalldämmung im tiefen Frequenzbereich schlecht. Mit steigender Frequenz nimmt sie zu und erreicht im hohen Frequenzbereich extrem gute Werte.
Die oftmals empfundene schlechte Schalldämmung der Holzbalkendecken ist in der mangelhaften Schalldämmung im tiefen Frequenzbereich begründet (< 500 Hz). Verbesserungen müssen deshalb vor allem hier wirksam werden.
Wer den Schallschutz von Holzbalkendecken verbessern möchte, sollte beachten, dass die Anforderungen an den Trittschallschutz weit schwieriger zu erfüllen sind als die an den Luftschallschutz. Erfahrungsgemäß kann davon ausgegangen werden, dass bei ausreichendem Trittschallschutz der Luftschallschutz der Decke in der Regel ebenfalls erreicht wird. Deshalb wird in den meisten Fällen die Decke nach der Trittschalldämmung bemessen und von diesem errechneten Wert die Luftschalldämmung abgeleitet.
Stahlbetondecken
Trittschallminderung auf Stahlbetondecken
Stahlbetondecken sind heutzutage die am häufigsten eingesetzten Trenndecken. Mit ihnen kann relativ leicht ein ausreichender Brand- und Schallschutz erreicht werden. Stahlbetondecken bestehen meist aus Stahlbetonplatten, Stahlbalkendecken, Stahlbetonrippendecken, Stahlbetondecken mit Füllkörpern oder aus Stahlblechen mit Aufbeton.
Der beste Schallschutz bei Stahlbeton
Die Trittschallminderung kann durch Fußbodenkonstruktionen mit Knauf Fließestrichen auf Stahlbetonplattendecken erreicht werden. Die Trittschallminderung ΔLw,R der abgebildeten Bodenaufbauten mit Knauf Fließestrichen sind Ergebnisse aus Eignungsprüfungen, die von einem unabhängigen Prüfinstitut ermittelt wurden. Diese Werte können zum Nachweis der Trittschalldämmung nach DIN 4109 verwendet werden.
Estrichsysteme
Im Wohnungs-Neubau kommen für ideale Trittschallergebnisse Fließestriche auf Dämmschicht zum Einsatz. Bei einer Estrichnenndicke von mind. 35 mm auf einer Trittschalldämmung mit einer dynamischen Steifigkeit von 50 – 10 MN/m³ können nach Norm-Messungen Trittschallminderungen ΔLw,R von 22 – 30 dB (inkl. 2 dB Sicherheitszuschlag) erzielt werden. Je kleiner dabei der Wert der dynamischen Steifigkeit wird, desto weicher und eine größere Zusammendrückbarkeit c weißt die Dämmung auf. Dies hat guten Einfluss auf die Trittschalldämpfung.
Es ist aber auch auf die Belastung der Estrich-Konstruktion zu achten. Für normale Belastung bis 2 kN Einzellast (Wohngebäude, Bürobauten…) können Dämmschichten bis c = 5 mm Zusammendrückbarkeit eingesetzt werden. Bei größeren Einzellasten ist eine Dämmschicht mit c = 3 mm Zusammendrückbarkeit zu verwenden.
Sind noch höhere Trittschallverbesserung gewünscht, helfen die Ergebnisse aus Eignungsprüfungen zu Knauf Fließestrich-Konstruktionen weiter, die von einem unabhängigen Prüfinstitut ermittelt wurden.
So wurde in einem Aufbau mit einer 25-5 Mineralwolle-Trittschalldämmung (10 MN/m³) mit 9,5 mm Gipsplatten-Abdeckung und 40 mm Fließestrich einer Verbesserung von 35 dB erreicht.
Auf einer Holzbalkendecke erreichte der oben beschriebene Knauf Fließestrich-Aufbau eine Trittschallminderung von 15 dB. Diese Werte können zum Nachweis der Trittschalldämmung nach DIN 4109 verwendet werden.
Weitere Informationen zum Thema finden Sie in der Broschüre Knauf Boden-Systeme.

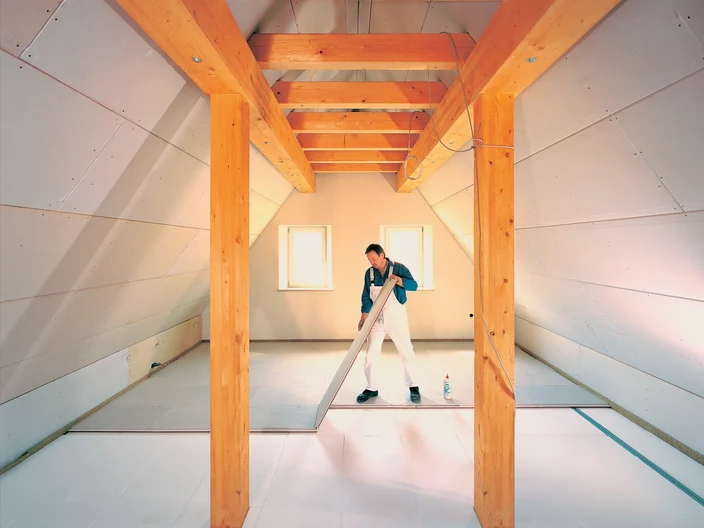

Fertigteilestrich-Systeme
Auch für die Schallschutz Bodensanierung werden bevorzugt Systeme eingesetzt, die entweder besonders dünnschichtig sind, da man platzsparend auf vorhandenen Estrichkonstruktionen aufbauen möchte. Oder Fertigteilestrich-Systeme, die besonders schnell eingebaut werden können, um nur kurze Ausfallzeiten zu haben.
In der dünnschichtigen Variante können energetische und schalltechnische Bodensanierung kombiniert werden. Als System dünnschichtiger Heizestrich auf 10 mm Holzfaserdämmplatte WF kann eine Trittschallminderung von 18 dB auf Massivdecke erreicht werden. Die Aufbauhöhe beträgt schlanke 42 mm.
Als Fertigteilestrich-System sind Trittschallminderungen auf Massivdecke von 16 – 28 db (Rechenwert) möglich. Auf Holzbalkendecke sind Verbesserungen von 4 – 10 dB möglich. Größeren Einfluß bei Holzbalkendecke hat die Art und Weise einer abgehängten oder frei tragenden Decke.
Weitere Informationen zum Thema finden Sie in den Broschüren Knauf Boden-Systeme und Knauf Fertigteilestrich.
