Ontdek met welke wandopbouw je de gewenste geluidsisolatiewaarde in dB en brandweerstand realiseert

Met welke wandopbouw haal ik een geluidsisolatiewaarde of brandweerstand?

Een veel voorkomende vraag is met welk wandsysteem en welke wandopbouw je een bepaalde geluidsisolatiewaarde of brandweerstand haalt. Op deze pagina tonen we de meest voorkomende wandsystemen met hun prestaties als het gaat om geluidsisolatie (in dB) of brandweerstand (REI).

Achtereenvolgens vind je de technische prestaties van de volgende wandsystemen:

Scheidingswand
Lichte woning scheidende wand
Thermische isolatie voorzetwand

Scheidingswand W111 - Enkele staanders en enkele beplating

	Isolatiedikte	Geluidsisolatie (Rw)	Brandweerstand
W111 45/70A	40 mm	41 dB	30 minuten
W111 50/75A	40 mm	42 dB	30 minuten
W111 75/100A	60 mm	43 dB	30 minuten
W111 75/100DB	60 mm	51 dB	30 minuten

A: Knauf A-gipskartonplaten als beplating
DB: Diamond Board als beplating
Geschikte isolatie: Acoustifit, Mineral Wool 35 en Rock4All

Scheidingswand W112 - Enkele staanders en dubbele beplating

	Isolatiedikte	Geluidsisolatie (Rw)	Brandweerstand
W112 50/100A	40 mm	50 dB	60 minuten
W112 50/100 Combi	40 mm	56 dB	60 minuten
W112 50/100 DB	40 mm	57 dB	90 minuten
W112 75/125A	60 mm	51 dB	60 minuten
W112 75/125 Combi	60 mm	58 dB	60 minuten
W112 75/125 DB	60 mm	61 dB	90 minuten

A: Knauf A-gipskartonplaten als beplating
DB: Diamond Board als beplating
Combi: 1 laag Knauf A-platen en 1 laag Diamond Board beplating
Geschikte isolatie: Acoustifit, Mineral Wool 35 en Rock4All

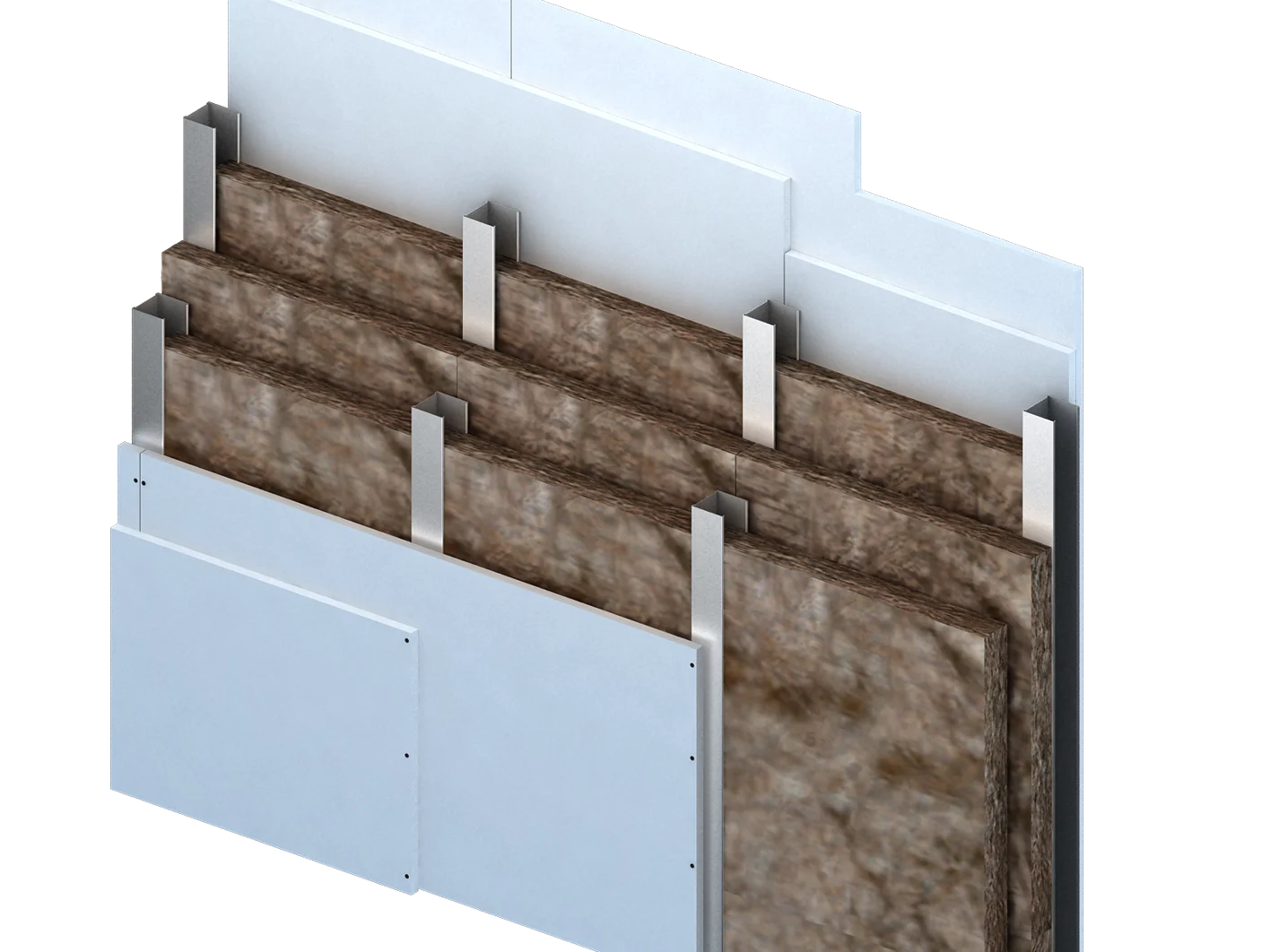

Scheidingswand W115 - Dubbele staanders en dubbele beplating

	Isolatiedikte	Geluidsisolatie (Rw)	Brandweerstand
W115 2x50/155 40GW	40 mm	57 dB	60 minuten
W115 2x50/155	2x 40 mm	61 dB	60 minuten
W115 2x50/115 Combi	40 mm	66 dB	60 minuten
W115 2x50/115 DB	2x 40 mm	67 dB	90 minuten
W115 2x75/205	60 mm	61 dB	60 minuten
W115 2x75/205	2x 60 mm	63 dB	60 minuten
W115 2x75/205 Combi	60 mm	67 dB	60 minuten
W115 2x75/205 DB	2x 60 mm	73 dB	90 minuten

A: Knauf A-gipskartonplaten als beplating
DB: Diamond Board als beplating
Combi: 1 laag Knauf A-platen en 1 laag Diamond Board beplating
Geschikte isolatie: Acoustifit, Mineral Wool 35 en Rock4All

Lichte woningscheidende wand

Ben je op zoek naar de opbouw voor een lichte woningscheidende wand en wil je weten met welke opbouw je een bepaalde Rc waarde haalt? In de navolgende tabel lees je af hoe je een wandconstructie kunt opbouwen die verwarmde en onverwarmde ruimtes in een gebouw scheiden. Geschikte isolatie bij dit soort wand zijn de Knauf Acoustifit, Mineral Wool 35 en Rock4All. We gaan hierbij uit van een constructieopbouw van de wand uit metalen stijlen C75, h.o.h. 60 mm en dubbele Knauf gipsbeplating aan weerszijden 2x 12,5 mm (rapport Nieman 2020).

Rc waarden wand van metalen staanders - lichte woningscheidende wand

Isolatielaag 1	Isolatielaag 2	Isolatielaag 3	Rc waarde (m2.K/W) volgens NTA8800
In frame met metalen staanders (C75)	Tussen metalen frames	In frame met metalen staanders (C75)
60 mm	40 mm	60 mm	≥ 3,5
60 mm	60 mm	60 mm	≥ 4,0
60 mm	80 mm	60 mm	≥ 4,7

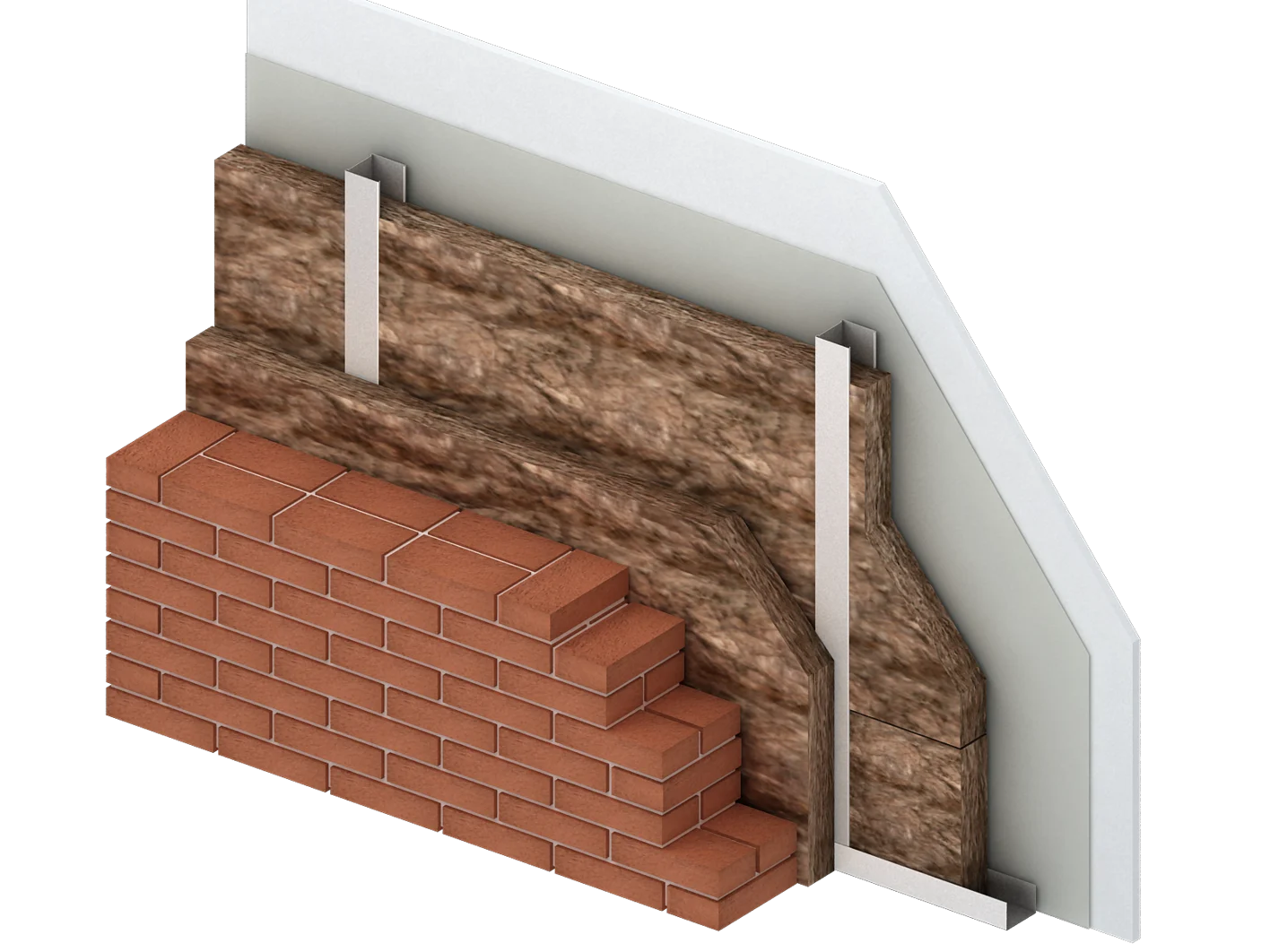

Thermisch isolerende voorzetwand

Knauf systemen zijn getest op hun technische prestaties. Bij de thermisch isolerende voorzetwand wordt vaak gekozen voor het wandsysteem W625-75-88GW. Geschikte isolatie is hierbij de Knauf Acoustifit, Mineral Wool 35 of Rock4All steenwolplaat.
Deze thermisch isolerende voorzetwand gaat uit van een staanderwerk van CW profielen met een enkele laag beplating.

In de tabel hieronder lees je af welke thermische isolatiewaarde je met de verschillende types wandopbouw haalt.

Thermische isolatie voorzetwand W625-75-88GW

Isolatielaag 1	Isolatielaag 2		Rc waarde (m2.K/W) volgens NTA8800
In frame met met metalen staanders (C75)	Tussen metalen frame en gevel	Wanddikte
50 mm	40 mm	128 mm	≥ 2,5
60 mm	70 mm	158 mm	≥ 3,5
50 mm	120 mm	208 mm	≥ 4,7
50 mm	150 mm	238 mm	≥ 5,5

Geschikte isolatie: Acoustifit, Mineral Wool 35 en Rock4All

Geluidsabsorptiewaarden

In de onderstaande tabel vind je de geluidsabsorptiewaarde van Knauf Acoustifit en Mineral Wool 35 isolatieplaten.

αw volgens ISO 11654, NRC en SAA volgens ASTM C423 (metingen Peutz 2016)

Product	125 (Hz)	250 (Hz)	500 (Hz)	1000 (Hz)	2000 (Hz)	4000 (Hz)	αw 0,90	NRC 0,90	SAA 0,87
40 mm MW 35	0,13	0,39	0,70	0,85	0,97	1,01	0,70	0,75	0,73
50 mm MW 35 direct gemeten op reflecterende ondergrond	0,17	0,53	0,86	0,96	1,03	1,08	0,85	0,85	0,85
50 mm MW 35 op 150 mm luchtspouw	0,40	0,87	1,02	0,97	1,05	1,08	1,00	1,00	0,98
90 mm MW 35 direct gemeten op reflecterende ondergrond	0,39	0,93	1,08	1,06	1,09	1,12	1,00	1,05	1,04
90 mm MW 35 op 110 mm luchtspouw	0,55	1,00	1,04	1,01	1,05	1,08	1,00	1,05	1,08
40 mm Acoustifit	0,14	0,39	0,68	0,82	0,95	1,00	0,70	0,70	0,71
50 mm Acoustifit	0,17	0,47	0,78	0,89	0,99	1,04	0,75	0,80	0,79
60 mm Acoustifit	0,22	0,59	0,89	1,03	1,05	0,90	0,90	0,90	0,87
90 mm Acoustifit	0,38	0,87	1,03	1,4	1,05	1,00	1,00	1,00	1,00

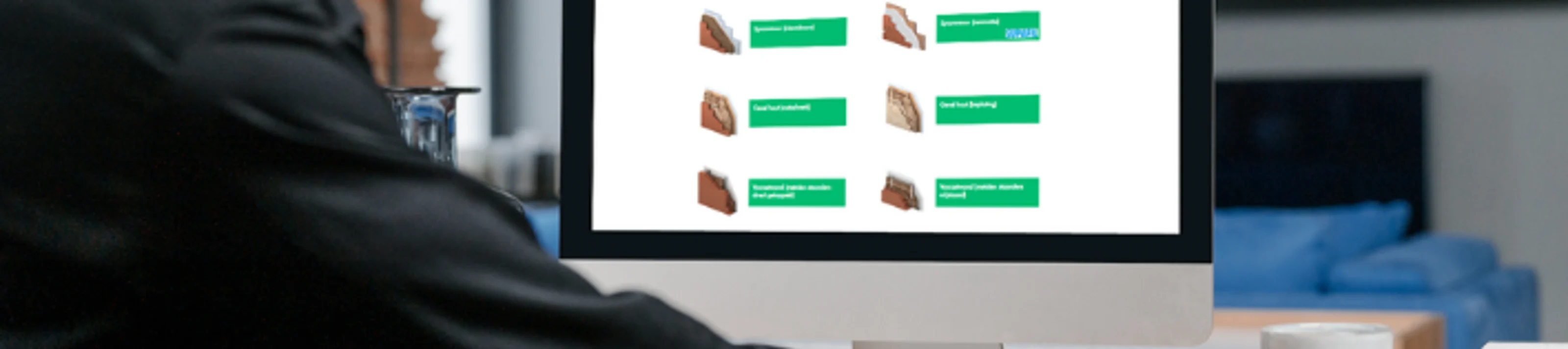

Knauf Rc Calculator

Met onze Rc calculator bereken je snel met welke isolatie je een Rc waarde haalt. Elke Rc berekening kun je downloaden om toe te voegen in je bouwdossier. De Rc calculator is gecontroleerd door Bureau Nieman Raadgevende Ingenieurs.

Rc Calculator
