Obklady stĺpov a nosníkov

Obklady stĺpov

K25 Obklady stĺpov a nosníkov

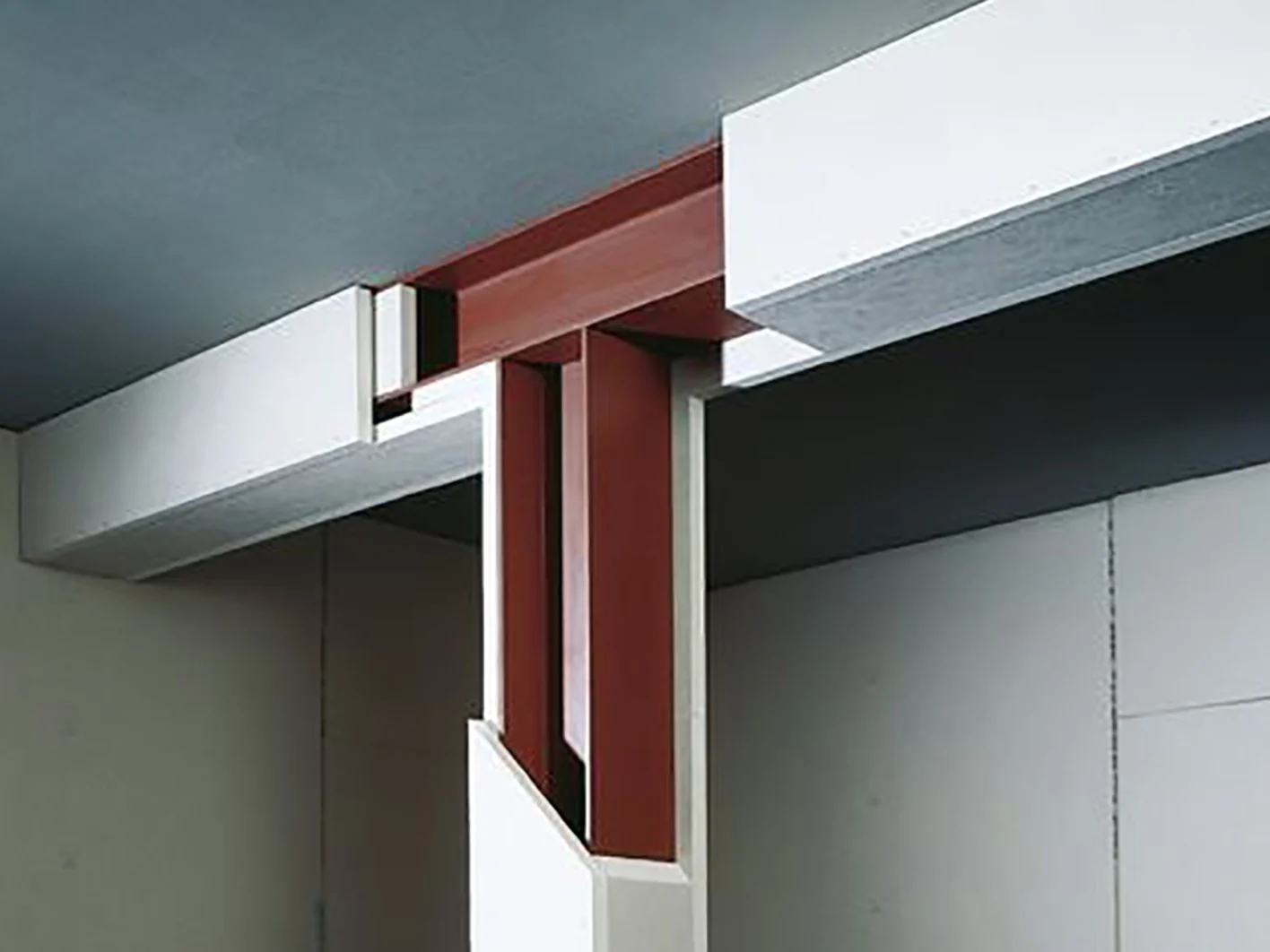

Obklady oceľových a drevených stĺpov a nosníkov sadrokartónovými alebo sadrovláknitými doskami. Protipožiarne obklady oceľových a drevených stĺpov a nosníkov sadrovláknitými doskami Knauf Fireboard v R15- R180.


obklady-stlpov_4

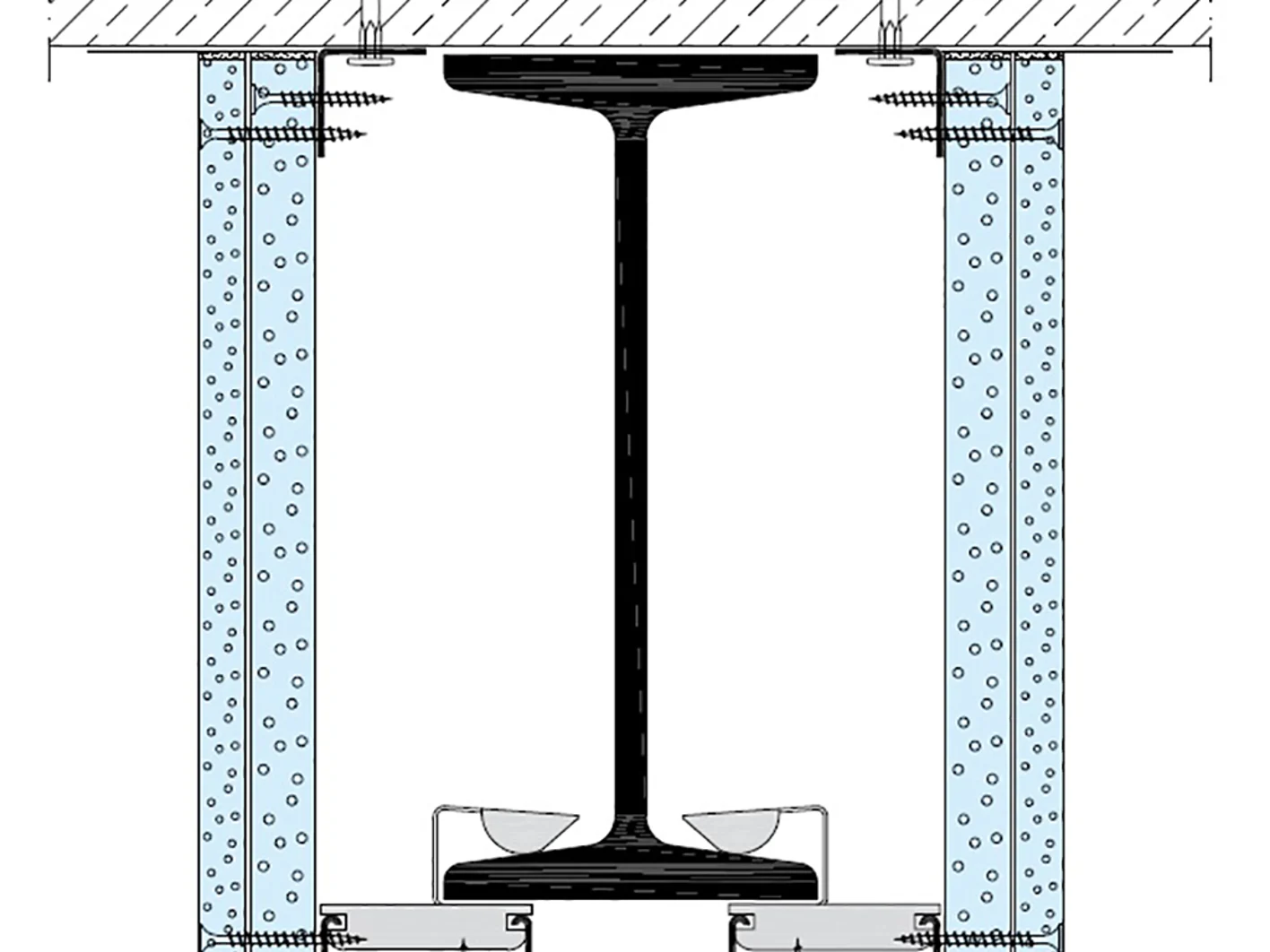

K 252.Obklad oceľových stĺpov

Oceľové prvky chránené doskami KNAUF FIREBOARD:
Protipožiarne obklady nosníkov a stĺpov s doskami Fireboard dosahujú požiarnu odolnosť do R 180min. Knauf Fireboard je sadrovláknitá doska vystužená skleným vláknom klasifi kovaná podľa STN EN 15283-1. Trieda reakcie na oheň tejto dosky je A1 (nehorľavá) podľa STN EN 13501-1.

Obklad oceľových prvkov sa deje nasledovným spôsobom:


1. Obklad oceľových nosníkov pomocou spodnej konštrukcie
Uholník 30x30x0,7 prostredníctvom stropného klinca pripevniť k železobetónovej konštrukcii (prípadne iným upevňovacím prvkom). Príchytkami Knauf rozmiestnenými v osových vzdialenostiach 750 mm sa na nosník upevnia CD profily 60/27. Priskrutkovať dosky Knauf Fireboard pomocou rýchloskrutiek TN (vzd. skrutiek max 150 mm), zároveň podložiť škáry dosiek pásikmi Fireboardu v šírke min. 180 mm (len pri jednovrstvovom opláštení).


2. Obklad oceľových stĺpov pomocou spodnej konštrukcie
Príchytky Knauf pripevniť vo vzd. 1000 mm na príruby stĺpu. Na príchytky sa upevnia profily CD 60/27. Na CD profily sa priskrutkujú dosky Knauf Fireboard - vzdialenosti skrutiek 150 mm. Vždy je nutné podložiť priečne škáry CD profilom a dosku k nemu priskrutkovať.


3. Obklad oceľových stĺpov bez spodnej konštrukcie
Spájanie dosiek pomocou oceľových spôn na krajoch vo vzdialenostiach 100 mm.

obklady-stlpov_1

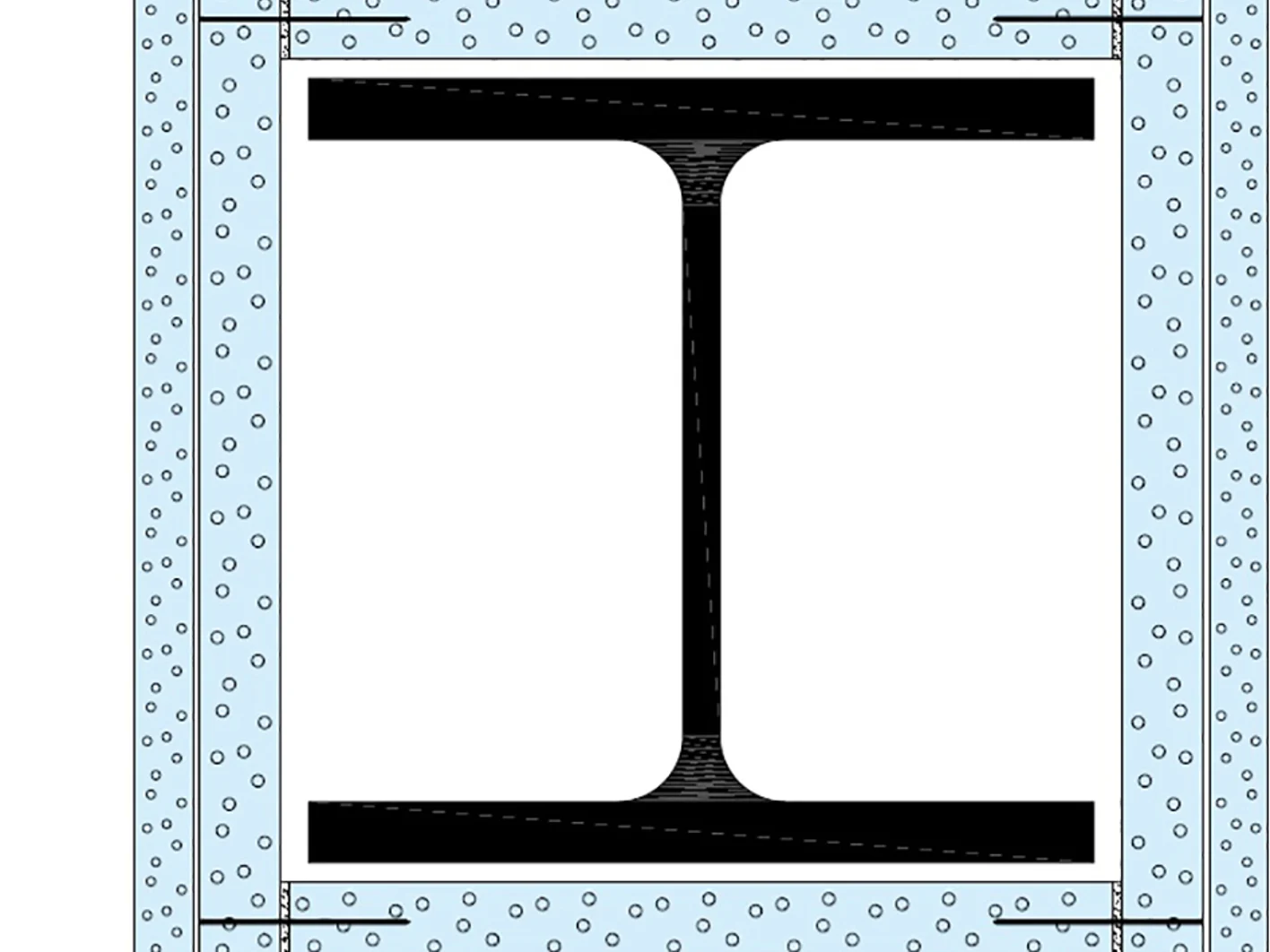

K 253.Obklad oceľových stĺpov

Tmelenie dosiek Fireboard:
Zatmeliť škáry sadrovým tmelom Fireboard Spachtel. Do škáry vložiť sklovláknitú pásku. S tým istým tmelom pretmeliť skrutky, príp. spony. Celoplošné pretmelenie z hľadiska požiarneho nie je nutné, avšak pod maľbu je potrebné.

obklady-stlpov_2

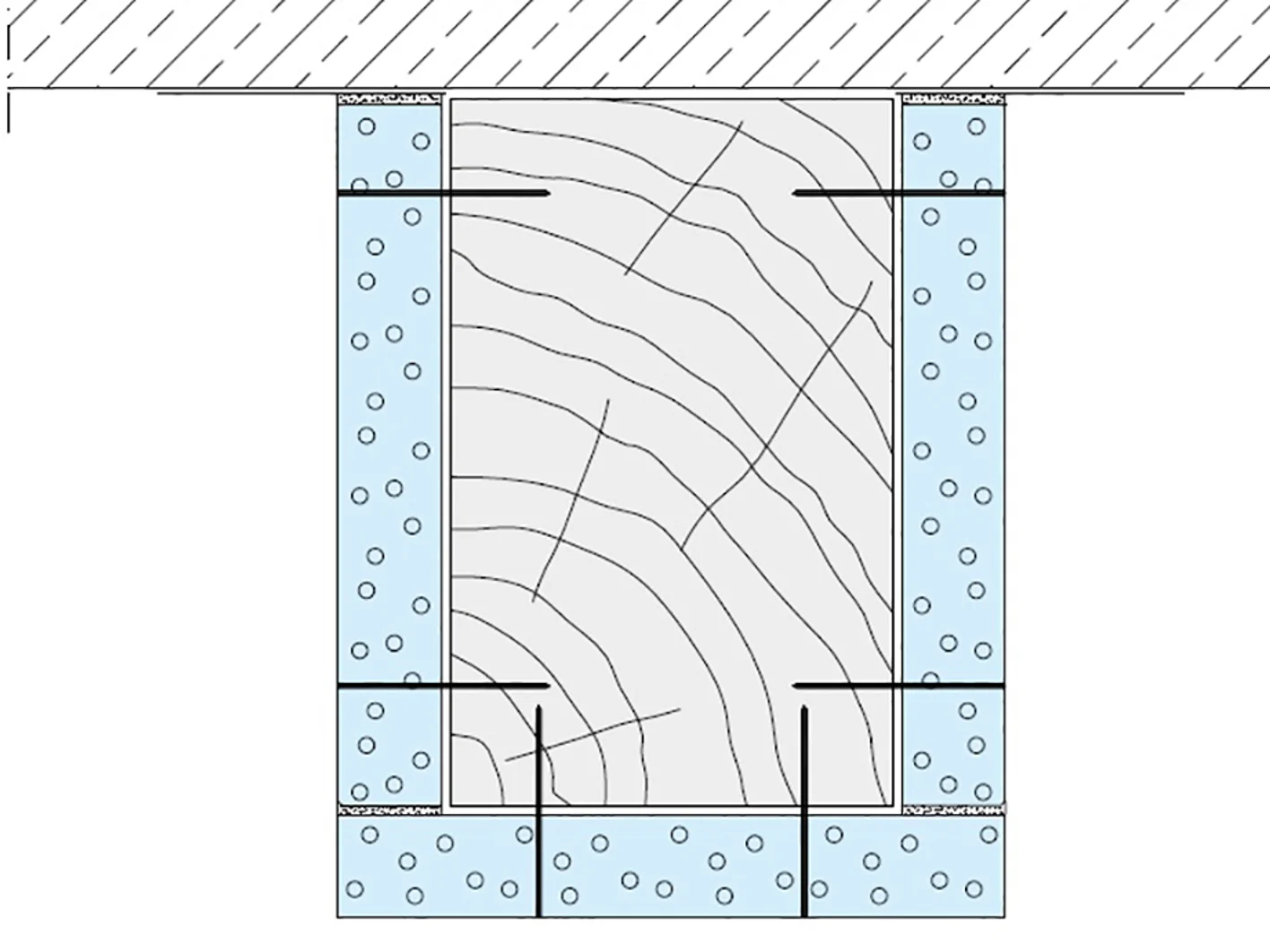

K 254 Obklad drevených nosníkov

Drevené konštrukcie s obkladom zo sadrokartónových dosiek Fireboard:
Sadrokartónové dosky sa pripevňujú priamo na chránené drevené konštrukcie buď oceľovými sponami alebo vrutmi. Dosky KNAUF Fireboard sa tiež môžu vzájomne spájať do kazety. Všetky škáry medzi doskami sa musia zatmeliť. Pri viacvrstvovom obklade sa musí každá vrstva dosiek samostatne pripevniť. Škáry jednotlivých vrstiev sa musia vzájomne prestriedať, aby nedochádzalo k vytváraniu neprípustných tepelných mostov. Pri stĺpoch je vhodné chrániť rohy obkladu plechovými úholníkmi.

obklady-stlpov_3

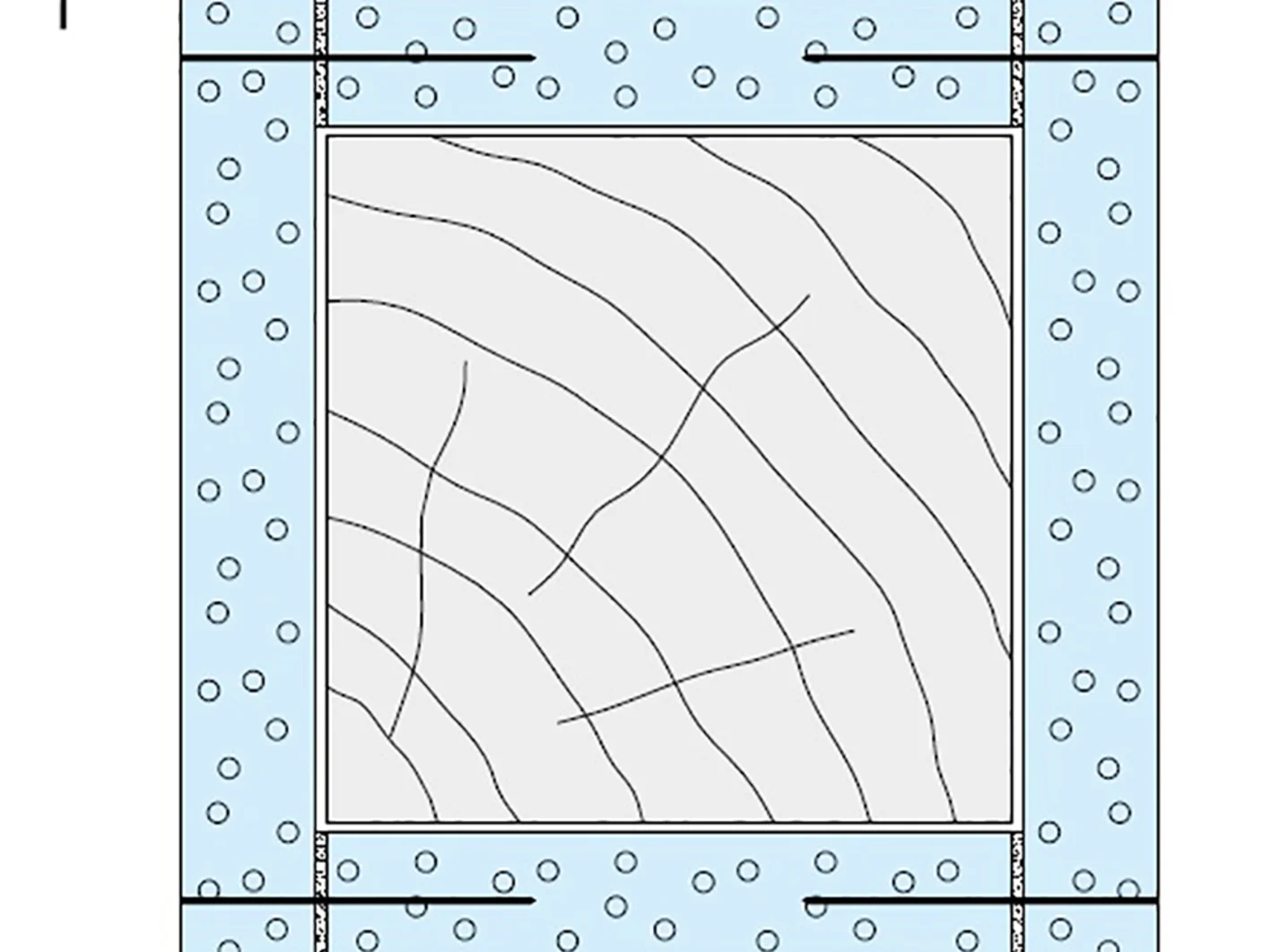

K 255 Obklad drevených stĺpov

Sponkovanie dosiek KNAUF Fireboard:
Plošné sponkovanie - Dĺžka spon = hrúbka opláštenia + hĺbka zapustenia > 15 dN.
Sponkovanie na hranách dosiek - Dĺžka oceľových spon podľa hrúbky dosky:
15 mm Fireboard - spony 40 mm,
25 mm Fireboard - spony 64 mm.
Odstupy oceľových spon: 120 mm.
Pri drevených trámoch vzdialenosť oceľových spon v mieste škár: 50 mm.
Zatmeliť škáry tmelom Knauf Fireboard Spachtel so sklotextilnou páskou, pretmeliť spony v ploche i na hranách dosiek.
