Decke und Boden im Holzbau

Systeme für Holzbalkendecken und Bodenkonstruktionen in Holzbauweise

Fußboden- und Deckensysteme von Knauf für Holzunterkonstruktionen verkraften Schritt und Tritt in schlanker Bauweise. Entkopplung, Kapselung, Lastenverteilung - für jede Herausforderung im Holzbau steht ein durchdachter, ausgiebig geprüfter Systemaufbau bereit. Egal ob Trocken- oder Nassestrich, Dämmstoff oder Bauplatte: Alle Komponenten funktionieren zuverlässig und dauerhaft sicher als Einheit sowie als Einzellösung. Effiziente Fußbodenheizungen dank abgestimmter Estrich-Lösungen, hervorragende Schallschutzeigenschaften, Brandschutz, je nach Anforderung (F30 / F60 / F90 möglich), oder ein schneller Baufortschritt. Mit den hoch belastbaren Systemen von Knauf für Konstruktionen aus Holz können nachweislich selbst komplexeste Aufgaben gelöst werden.

Der Brandschutz für Holzbalkendecken und Holzunterkonstruktionen-Böden kann von unten entweder mit einer Unterdecke in Verbindung mit der Holzbalkendecke erreicht werden, oder auch als eigenständige Unterdecke, die den Brandschutz von unten alleine erreicht.

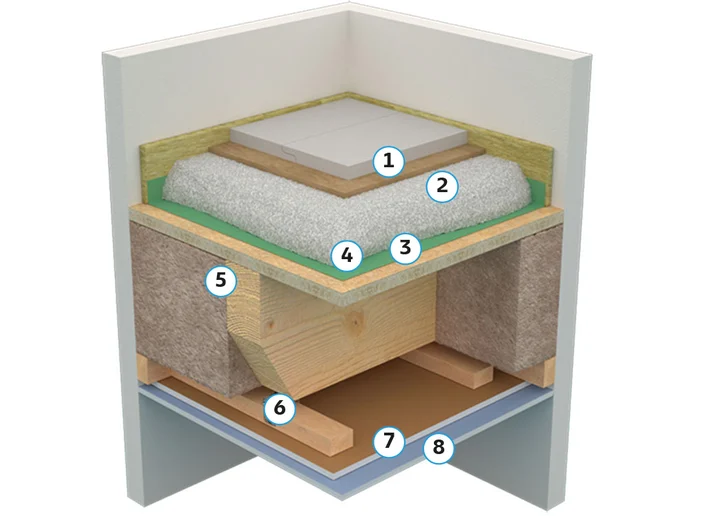

Holzbalkendeckensystem in komplett trockener Bauweise

Für schnellen Baufortschritt bei gleichzeitig hervorragenden Schallschutz-Eigenschaften

Aufbau
① Trockenestrich Brio 23 WF
② 60 mm Brio Schüttung dB
③ Rieselschutz Knauf Schrenzlage
④ Holzwerkstoffplatte
⑤ Balkenlage mit Dämmstoff Knauf Insulation Unifit TI 135 U
⑥ Holzlatten quer zu den Balken als Tragprofile abgehängt mit Direktschwing-Abhänger
⑦ 12,5 mm Silentboard
⑧ 12,5 mm Diamant

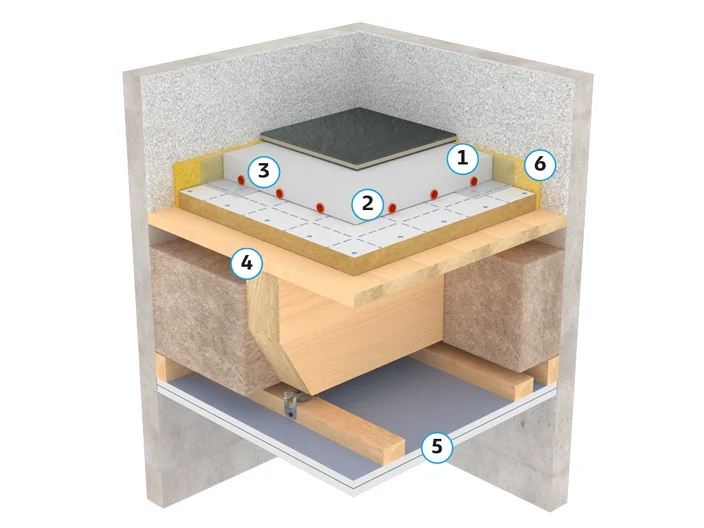

Alleskönner für die Decken Ober- und Unterseite

Knauf FE Eco mit effizienter Fußbodenheizung inklusive Trittschallschutz in Kombination mit einer abgehängten Knauf Diamant-Plattendecke

Die Verlegeplatte Uponor Klett Silent mit integrierter Mineralfaserdämmung vereint Fußbodenheizung und Trittschallschutz-Anforderungen. Kombiniert mit dem Wärmepumpen-Estrich Knauf FE Eco entsteht ein energieeffizientes und schnell trocknendes Fußbodenheizungssystem. Die abgehängte und entkoppelte Unterdecke mit dem Alleskönner für den hochwertigen Holzbau Knauf Diamant rundet das Paket ab.

Aufbau
① Knauf FE Eco 30 mm über Rohr
② Uponor Klett-Rohr 16 mm
③ Uponor Klett-Silent 30 mm
④ Holzbalkendecke (200 mm Dämmung zwischen den Balken)
⑤ Unterdecke: Knauf Diamant 2 x 15 mm auf Holz-Unterkonstruktion mit Direktschwingabhänger
⑥ Am Rand: Knauf Randdämmstreifen Mineralwolle

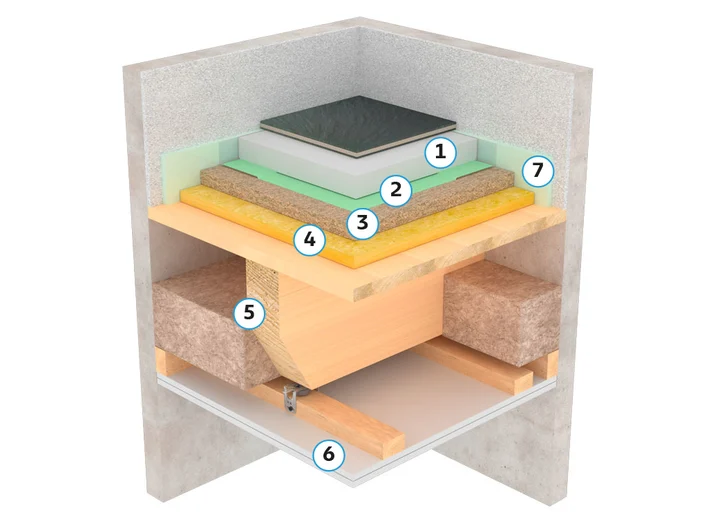

Effizienter Schallschutz

Mit Knauf FE Eco und Dämmung von Knauf Insulation in Kombination mit einer abgehängten Knauf Plattendecke

Knauf Fließestrich und Dämmstoffe von Knauf Insulation lassen sich bei hohen Trittschallschutzanforderungen auf Holzbalkendecken bestens kombinieren. Die abgehängte und entkoppelte Unterdecke mit zwei Lagen Knauf Brandschutzplatten rundet das Paket ab.

Aufbau
① Knauf FE Eco Fließestrich 35 mm
② Knauf Schrenzlage
③ Heraklith M (Knauf Insulation) 25 mm
④ Knauf Insulation Trittschalldämmplatte TP 25 mm
⑤ Holzbalkendecke (120 mm Dämmung zwischen den Balken)
⑥ Unterdecke: Knauf Feuerschutzplatte GKF Piano 2 x 12,5 mm auf Holz-Unterkonstruktion mit Direktschwingabhänger
⑦ Am Rand: Knauf Randdämmstreifen FE 10/120

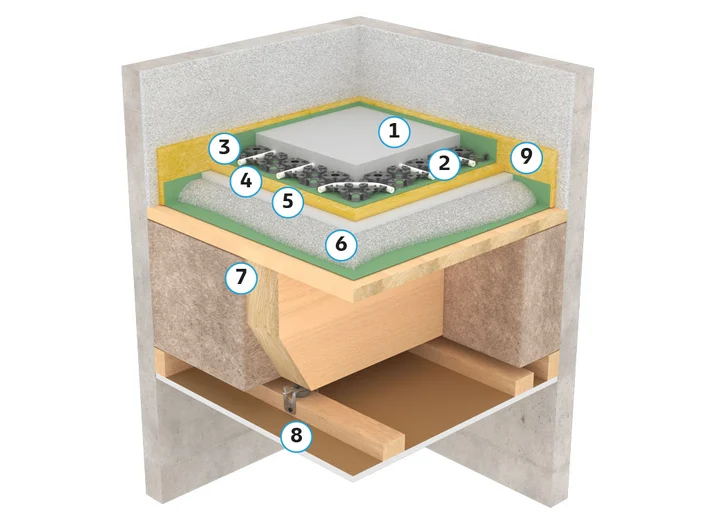

Schlanke Aufbauten mit höchster Effizienz

Mit dünnschichtiger Fußbodenheizung auf Schwerer Schüttung in Kombination mit einer abgehängten Knauf Silentboard-Plattendecke

Das Niedrigaufbausystem Minitec von Uponor kommt bei Anforderungen an geringe Aufbauhöhen zum Einsatz. In Kombination mit der Ausgleichsmasse Knauf N 440, der Trittschall-Dämmplatte TP-GP 12-1 von Knauf Insulation und der Schweren Schüttung von Knauf erfüllt es zudem Anforderungen an den Trittschallschutz. Die abgehängte und entkoppelte Unterdecke mit der Knauf Silentboard GKF Schallschutzplatte runden das Paket für höchste Schallschutzanforderungen ab.

Aufbau
① Knauf N 440 37 mm (25 mm über Noppenfolie Uponor Minitec)
② Uponor Minitec 12 mm
③ Knauf Schrenzlage
④ Knauf Insulation Trittschall-Dämmplatte TP-GP 12 mm
⑤ Knauf Gipskartonplatte 9,5 mm

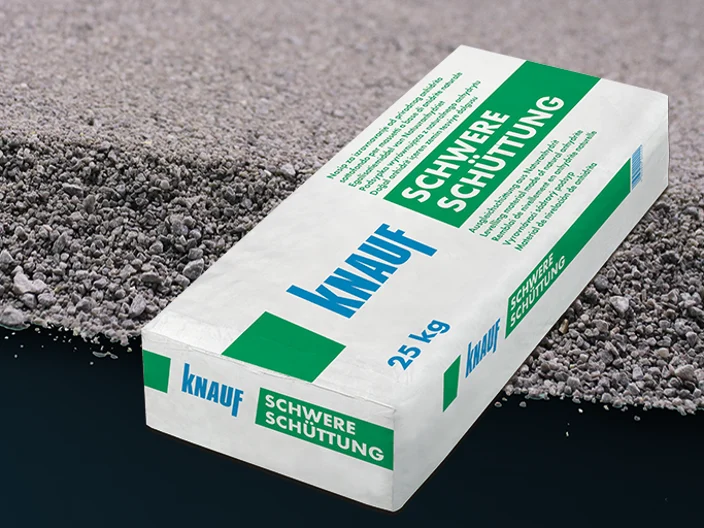

⑥ Knauf Schwere Schüttung 30 mm
⑦ Holzbalkendecke (240 mm Dämmung zwischen den Balken)
⑧ Unterdecke: Knauf Silentboard 12,5 mm auf Holz-Unterkonstruktion mit Direktschwingabhänger
⑨ Am Rand: Knauf Randdämmstreifen FE 10/120

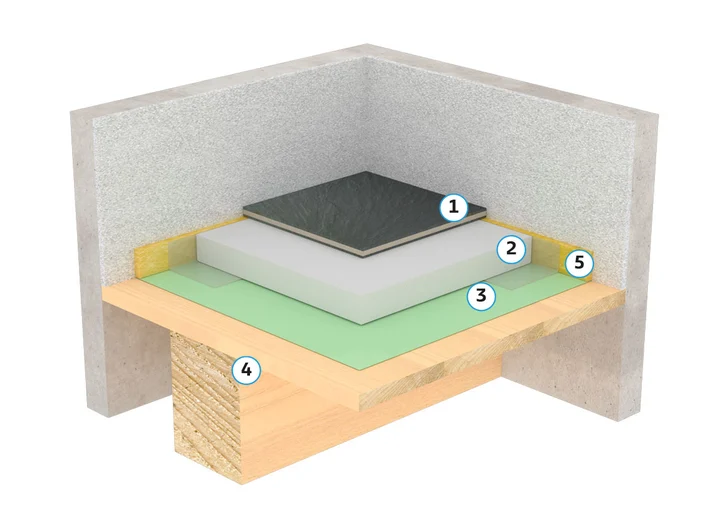

Sicherer Brandschutz im Holzbau mit Knauf FE Fire

Feuerwiderstandsklasse F30

Mit dem einzigartigen Knauf Fließestrich FE Fire lassen sich Brandschutzanforderungen auf Holzbalkendecken bis zur Feuerwiderstandsklasse F90 ganz einfach erfüllen.

Der hier gezeigte Systembaufbau erfüllt die Feuerwiderstandsklasse F30 von oben.

Aufbau
① Oberbelag
② Knauf FE Fire 40 mm (Mindest-Dicke)
③ Knauf Schrenzlage
④ Holzbalkendecke mit Schalung bzw. Dielung gemäß AbP
⑤ Am Rand: Knauf Randdämmstreifen Mineralwolle

Sicherer Brandschutz im Holzbau mit Knauf FE Fire

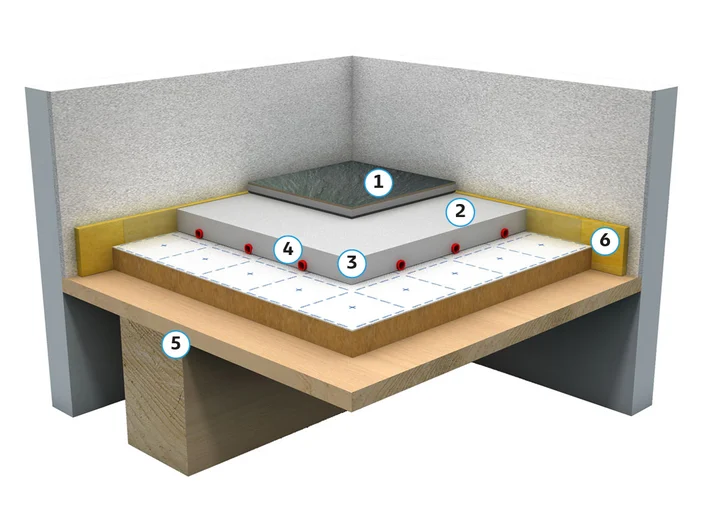

Feuerwiderstandsklasse F90

Mit dem einzigartigen Knauf Fließestrich FE Fire lassen sich Brandschutzanforderungen auf Holzbalkendecken bis zur Feuerwiderstandsklasse F90 ganz einfach erfüllen. Das gilt erstmals auch im Zusammenwirken mit einer Fußbodenheizung. Hier wurde der Brandschutz mit dem Klett-Silent System von Uponor erfolgreich geprüft.

Der hier gezeigte Systembaufbau erfüllt die Feuerwiderstandsklasse F90 in Verbindung mit einer Fußbodenheizung von oben.

Aufbau
① Oberbelag
② Knauf FE Fire 30 mm über Rohr (Mindest-Dicke)
③ Uponor Klett-Rohr
④ Uponor Klett Silent
⑤ Holzbalkendecke mit Schalung bzw. Dielung gemäß AbP
⑥ Am Rand: Knauf Randdämmstreifen Mineralwolle

Sicherer Brandschutz im Holzbau mit Knauf FE Fire

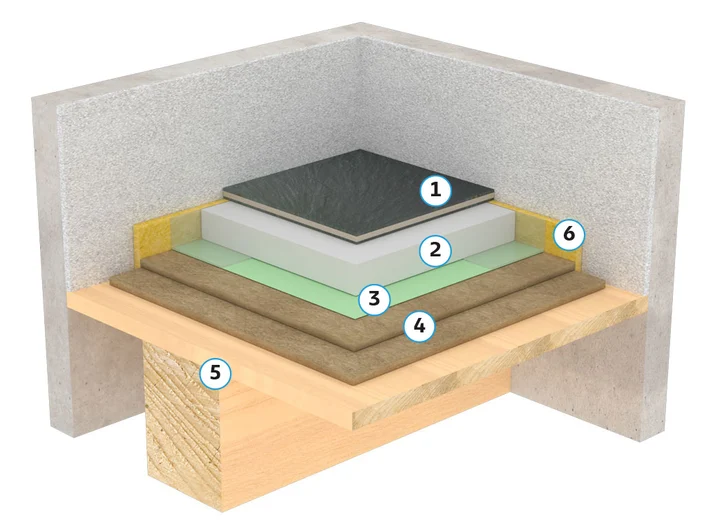

Feuerwiderstandsklasse F90

Mit dem einzigartigen Knauf Fließestrich FE Fire lassen sich Brandschutzanforderungen auf Holzbalkendecken bis zur Feuerwiderstandsklasse F90 ganz einfach erfüllen.

Der hier gezeigte Systemaufbau erfüllt die Feuerwiderstandsklasse F90 von oben.

Aufbau
① Oberbelag
② Knauf FE Fire 40 mm (Mindest-Dicke)
③ Knauf Schrenzlage
④ Knauf Holzfaserdämmplatte WF 2 x 10 mm
⑤ Holzbalkendecke mit Schalung bzw. Dielung gemäß AbP
⑥ Am Rand: Knauf Randdämmstreifen Mineralwolle

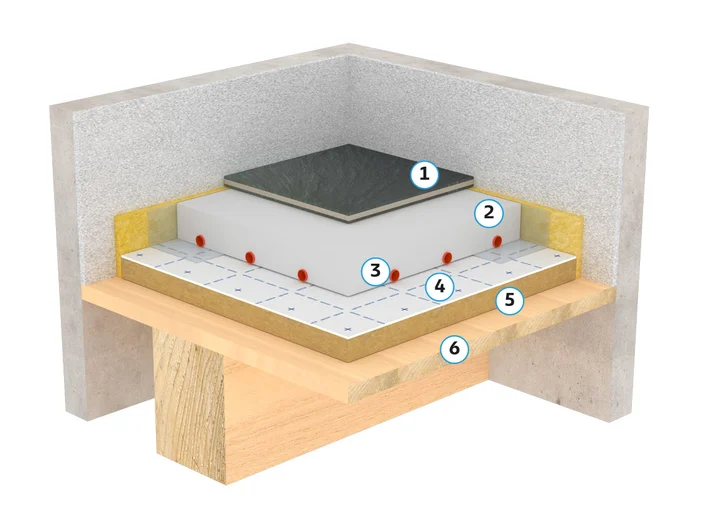

Effiziente Fußbodenheizung mit FE Eco

Auf vorhandener Dämmung

Mit der Verlegeplatte Uponor Klett Twinboard kann auch auf bauseits vorhandener Dämmung eine Fußbodenheizung verlegt werden. Zusammen mit dem Wärmepumpen-Estrich Knauf FE Eco resultiert daraus ein energieeffizientes und schnell trocknendes Fußbodenheizungssystem.

Aufbau
① Oberbelag
② Knauf FE Eco 35 mm über Rohr
③ Uponor Klett-Rohr 16 mm
④ Uponor Klett Twinboard 3 mm
⑤ Knauf Insulation Trittschall-Dämmplatte TPT 03 30 mm
⑥ Holzbalkendecke
