Fassade und Außenwand im Holzbau

Holzbau Fassade und Außenwand

Passende Putzsysteme von Knauf für Holzkonstruktionen verleihen ausdrucksstarken Gebäudehüllen den letzten Schliff und eröffnen zahllose Gestaltungsmöglichkeiten. Gleichzeitig tragen sie bei Holzbau Fassaden und Außenwänden maßgeblich zum Brandschutz und Schallschutz bei. Feuerschutzplatten und von Natur aus nicht brennbare Mineralwolle-Dämmstoffe kapseln brennbare Holzrahmenkonstruktionen zuverlässig ein und sorgen für das Plus an Sicherheit im Leichtbau. Leistungsfähige Materialkombinationen machen aus Leichtbauwänden echte Bollwerke gegen Schall. Wirksame Funktionsschichten für die Gebäudehülle schützen vor Umgebungslärm. Mehrschichtige Systemlösungen verhindern die Schallausbreitung im Inneren - perfekt für Doppelhäuser, Reihenhäuser und Mehrfamilienhäuser.

Die auf den Holzbau abgestimmten Systeme erfüllen die Anforderungen an den Witterungsschutz und Feuchteschutz. Diffusionshemmende Systemkomponenten, wie Dampfbremsen und Klebebänder, stellen gerade beim Holzrahmenbau sicher, dass Wände dauerhaft luftdicht sind und gleichzeitig diffusionsoffen bleiben - insbesondere essenziell für die Holzständerbauweise. Optimal miteinander kombinierte Trockenbauplatten, Dämmstoffe, Folien und Dichtkleber erhöhen die Speichermasse von Außenbauteilen und deren Wärmedurchgangswiderstand. Auf diese Weise werden die Schwächen von Leichtbau-Konstruktionen aus Holz gegenüber der massiven Bauweise beseitigt.

Die hochfunktionalen Trockenbaustoffe von Knauf ermöglichen zusätzlich eine Vielzahl statisch einwandfreier, leichter Holzkonstruktionen, zum Beispiel bei der Aussteifung von Gebäuden mit Gipskartonplatten. Auch komplexere statische Aufgaben, wie beispielsweise mehrstöckige Gebäude der Klasse 4, werden mit Lösungen von Knauf für den Holzbau problemlos gemeistert.

Die Bandbreite der Putzsysteme von Knauf für den Holzbau ist vielfältig:

Übersicht der Systeme für Fassaden und Außenwände im Holzbau

Außenwandsysteme im Holzbau

Außenwand F30-B

Grundkonstruktion mit Diamant X und Einblasdämmung

Tragende, feuerwiderstandsfähige Wandkonstruktion in Holzständerbauweise mit Supafil MAX Frame nach P-SAC02/III-799-1.

Aufbau
① 12,5 mm Diamant X
② Holzständer 60x100 mm mit Supafil MAX Frame ca. 35 kg/m³ Einblasrohdichte
③ 12,5 mm Diamant X

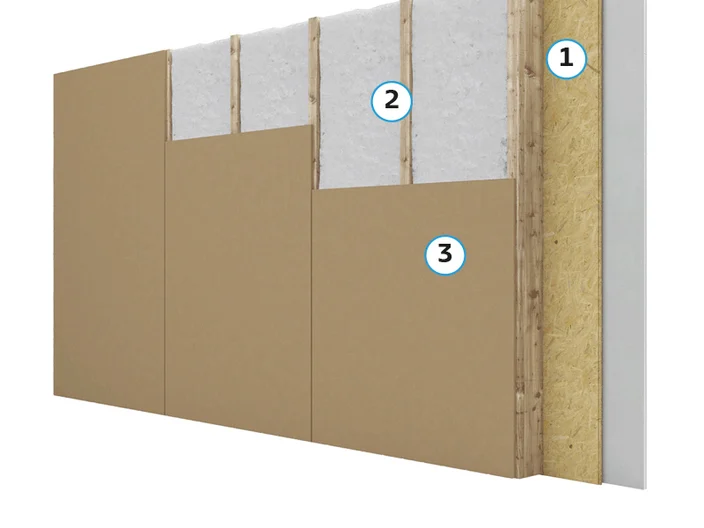

Außenwand F30-B

Mit Supafil Einblasdämmung und Holzfaserplatte

Tragende, feuerwiderstandsfähige Wandkonstruktion in Holzständerbauweise mit Supafil Timber Frame oder MAX Frame.  P-SAC02/III-1147.

Wandaufbau
① OSB 4 gemäß DIN EN 13986, 15 mm
② Ständerwerk mit Supafil Timber Frame / Supafil MAX Frame
③ Holzfaserplatte, z. B. Swiss Krono WP50 (großformatig 1250 mm x Wandhöhe, mittig auf den Holzständer gestoßen und geklammert), 15 mm

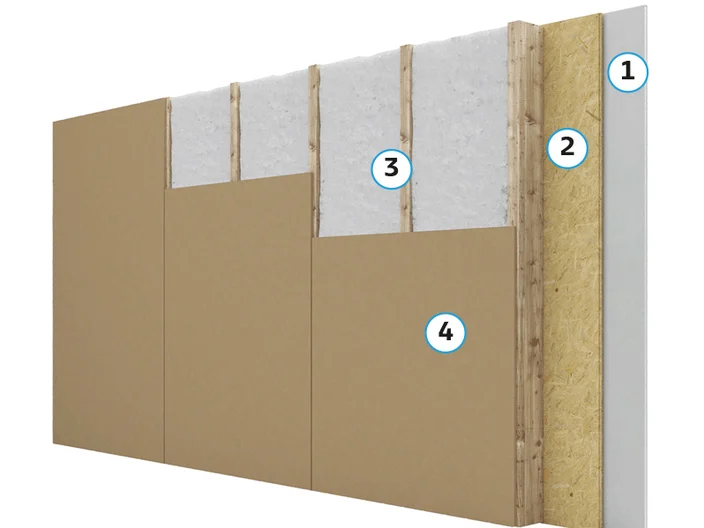

Außenwand F30-B

Mit Supafil Einblasdämmung und Holzfaserplatte

Tragende, feuerwiderstandsfähige Holzständer-Wandkonstruktion mit Supafil Timber Frame oder MAX Frame nach Nr. P-SAC02/III-799-3.

Wandaufbau von Innen nach Außen
① Knauf Bauplatte GKB, 12,5 mm
② OSB 3 Platte gemäß DI EN 13986, 15 mm
③ Ständerwerk mit Supafil Timber Frame / Supafil MAX Frame
④ Holzfaserplatte, z. B. GUTEX-Thermowall®-gf (großformatig) 1250 mm x 2800 mm, mittig auf dem Holzständer gestoßen und geklammert, 60 mm

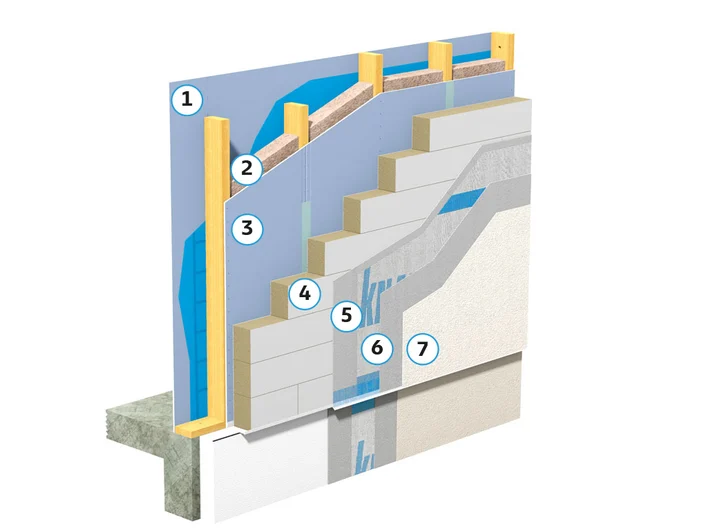

Außenwand für den mehrgeschossigen Holzbau

Mit effektiver Kombination aus Beplankung und WDVS

Brandschutz durch Kapselung gemäß Feuerwiderstandsklasse REI 60, K₂60 nach Nr. P-SAC02/III-599.

Aufbau
① 2 x 18 mm Diamant X
② Holzständer mit Steinwolle Knauf Insulation Klemmplatte KP-HB
③ 12,5 mm Diamant X
④ MW Volamit 040 mindestens 60 mm
⑤ WARM-WAND Plus MW mit Klebe- und Armiermörtel für WARM-WAND Plus: 3,0 – 4,0 mm Klebemörtel Knauf Luis / SM700 Pro
⑥ Putzsystem Armiermörtel: 7,0 mm SM700 Pro, Knauf Luis 5,0 - 7,0 mm
⑦ Oberputz

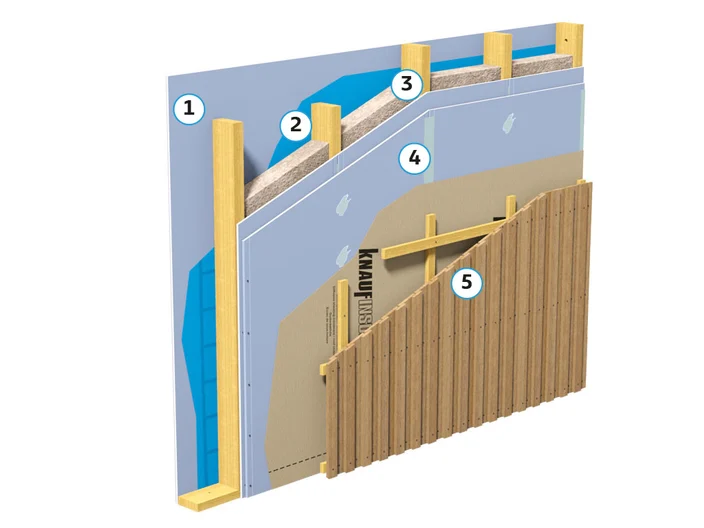

Holztafelbau Außenwand

Das Holztafelbau-Außenwandsystem W551.de ist beidseitig mit Gipsplatten beplankt. Durch die Bekleidung mit Gipsplatten wird der evtl. erforderliche Brandschutz abhängig von der Beplankungsdicke erfüllt. Ein dauerhaft wirksamer außenseitiger Wetterschutz, z. B. WDVS oder eine hinterlüftete Fassadenbekleidung ist erforderlich. Die Beplankungsqualität bestimmt neben dem Brandschutz- auch die Tragfähigkeit- und Schallschutzeigenschaften. Bei Verwendung von Diamant X können bei zweilagiger Beplankung beide Beplankungslagen zur Aussteifung angesetzt werden.

Wandaufbau
① 2 x 18 mm Diamant X
② Luftdichtebene / Dampfbremse LDS 10 Silk
③ Holzständerwerk mit Klemmplatte KP-HB 035HB
④ 2 x 12,5 mm Diamant X
⑤ Individueller Witterungsschutz

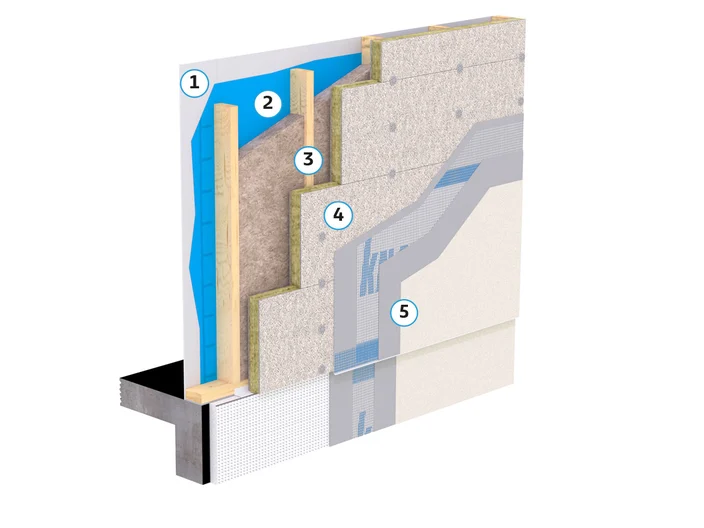

Holztafelbau Außenwand REI 30 innen / REI 90 außen

Mit Knauf Tektalan WDVS-System

Das Wärmedämmverbundsystem (WDVS) ist Teil der Brandschutz-Konstruktion, dadurch ergibt sich ein schlanker Aufbau mit wenigen Schichten. Die Beplankungsqualität bestimmt die Tragfähigkeit sowie die Brandschutz- und Schallschutzeigenschaften. In diesem System wird die ein Feuerwiederstand von REI 30 innen /REI 90 außen (Klassifizierungsbericht 25-003443) erreicht.

Wandaufbau
① 1 x 12,5 mm Diamant X
② Luftdichtebene / Dampfbremse LDS 10 Silk
③ Holzständer (mind. 60 x 120 mm mit Knauf Insulation Mineral Plus HB 034 oder gleichwertig im Gefach)
④ 60 mm Tektalan A2-FB/HB - Grund- / Armierputz
⑤ Oberputz

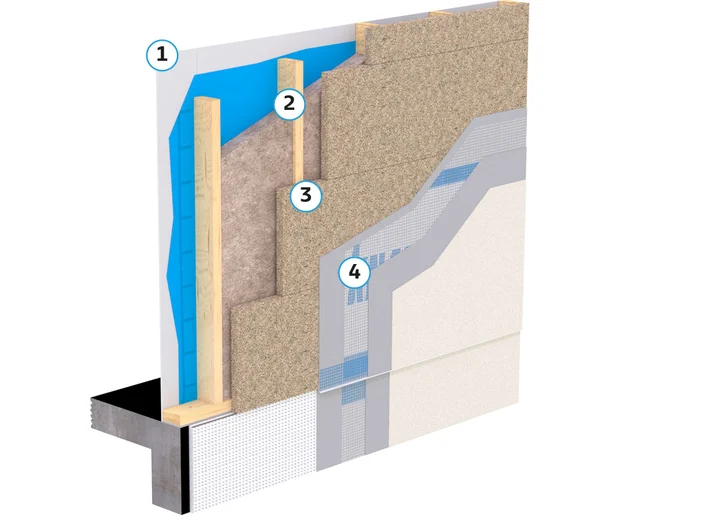

Holztafelbau Außenwand REI 30 innen / REI 60 Außen

Mit Heraklith A2-BM 2 m und Putz

Holztafelbau Außenwandkonstruktion mit der Heraklith A2-BM und Putz nach Klassifizierungsbericht 25-003444-PR01.

Wandaufbau von Innen nach Außen
① Knauf Bauplatte DF/GKF 12,5 mm
② Holzständerwerk 140 mm mit Knauf Insulation Mineral Plus HB 034
③ Knauf Insulation Heraklith A2-BM 2 m 35 mm geklammert
④ ≥ 8 mm mineralisches Putzsystem z. B. 8 mm Armierschicht Knauf SM300 incl. Gewebe 5x5 mm sowie Oberputz SM300 und Farbanstrich Knauf Autol

Außenwand F30-B

Mit Tektalan A2-FP/HB 2 m N+F und Putz

Tragende, feuerwiderstandsfähige F30-B Holztafelbau-Wandkonstruktion mit Holzwollemehrschichtplatte Tektalan A2-FP/HB und Putz nach AbP-F15-01-de-01.

Wandaufbau von Innen nach Außen
① Knauf Bauplatte DF/GKF 12,5 mm
② Holzständerwerk 140 mm mit Knauf Insulation Mineral Plus HB 034
③ Knauf Insulation Tektalan A2-FP/HB 2 m N+F 60 mm geklammert oder gedübelt
④ ≥ 8 mm mineralisches Putzsystem z. B. 8 mm Armierschicht Knauf SM300 incl. Gewebe 5x5 mm sowie Oberputz SM300 und Farbanstrich Knauf Autol

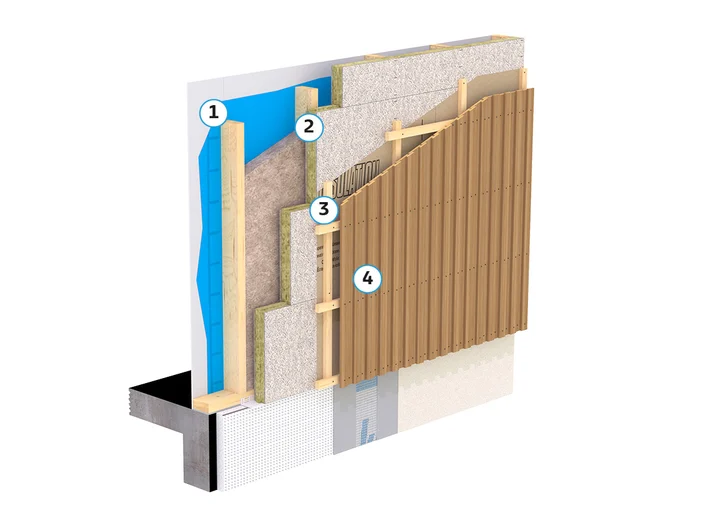

Außenwand F30-B

Mit Tektalan A2-FP/HB 2 m N+F

Mit vorgehängter hinterlüfteter Fassade

Tragende, feuerwiderstandsfähige F30-B Holztafelbau-Wandkonstruktion mit Holzwollemehrschichtplatte Tektalan A2-FP/HB und Putz nach AbP-F15-01-de-01.

Wandaufbau von Innen nach Außen
① Knauf Bauplatte DF/GKF 12,5 mm
② Holzständerwerk 140 mm mit Knauf Insulation Mineral Plus HB 034
③ Knauf Insulation Tektalan A2-FP/HB 2 m N+F 60 mm geklammert oder gedübelt
④ Vorhangfassade aus div. Holzschalungen mit maximal 55 kg/m²

WARM-WAND Systeme im Holzbau

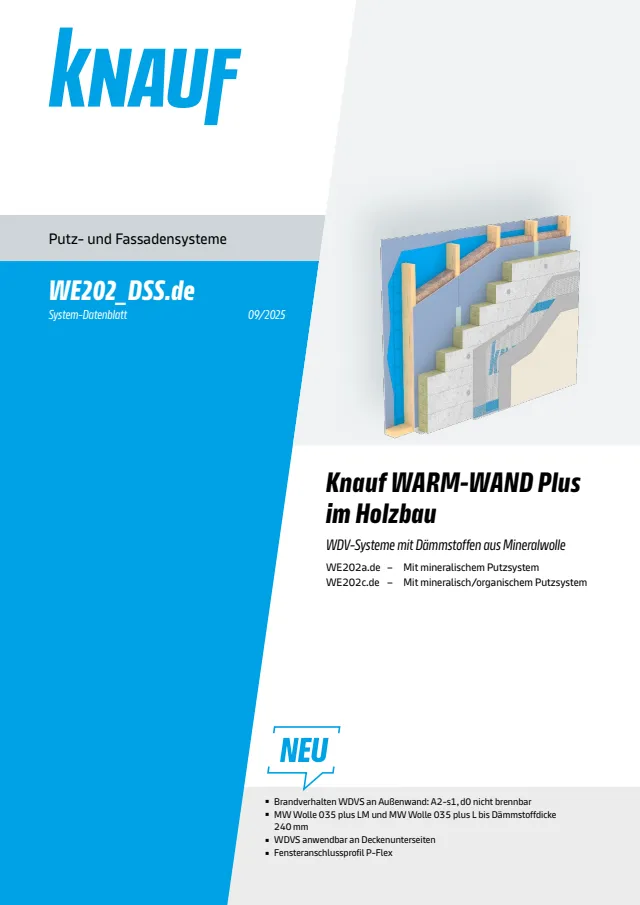

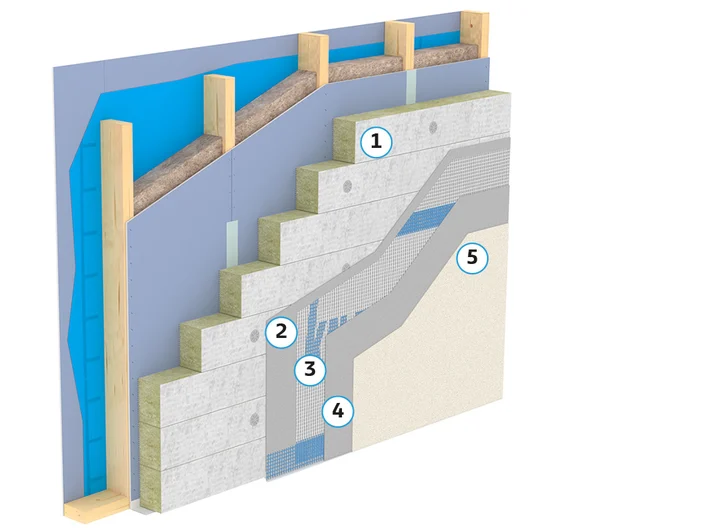

WARM-WAND Plus MW

Das System WARM-WAND Plus bietet optimale Wärmedämmung und erfüllt höchste Anforderungen an den Schall- und Brandschutz, sowohl beim Neubau als auch bei der Modernisierung.

Die Dämmstoffplatten MW Volamit 040, MW Wolle 035 plus L sowie MW Wolle 035 plus LM und MW Wolle plus LX sorgen für einen hervorragenden Wärmeschutz und für einen verbesserten Schallschutz. Das System ist nicht brennbar. Wahlweise können statt MW-Dämmplatten auch Mineralwolle-Lamellenplatten angewendet werden. In Verbindung mit den mineralischen Putzbeschichtungen ist das System WARM-WAND Plus im Holzbau bis einschließlich Gebäudeklasse 5 einsetzbar.

Wandaufbau
① Dämmstoff, z. B. Knauf MW Volamit 040, MW Wolle 035 plus LM
② Klebemörtel, z. B. Knauf Luis, Knauf SM700 Pro, Knauf Pastol Dry
③ Armiermörtel, z. B. Knauf Luis, Knauf SM700 Pro
④ Oberputz, z. B. Knauf Noblo, Knauf SM700 Pro, Knauf Conni S, Knauf MineralAktiv Scheibenputz
⑤ Farbe, z. B. Knauf Siliconharz-EG-Farbe, Knauf MineralAktiv Fassadenfarbe

Holztafelbau Außenwand

Mit entkoppelter Beplankung

Das Holztafelbau-Außenwandsystem W552.de ist beidseitig mit Gipsplatten beplankt. Durch die Bekleidung mit Gipsplatten wird der evtl. erforderliche Brandschutz abhängig von der Beplankungsdicke erfüllt. Die innenseitige Beplankung ist durch eine zusätzliche Unterkonstruktionsebene entkoppelt. Ein dauerhaft wirksamer außenseitiger Wetterschutz, z. B. WDVS oder eine hinterlüftete Fassadenbekleidung ist erforderlich. Die Beplankungsqualität bestimmt neben dem Brandschutz- auch die Tragfähigkeit- und Schallschutzeigenschaften. Bei Verwendung von Diamant X können bei zweilagiger Beplankung beide Beplankungslagen zur Aussteifung angesetzt werden.

Wandaufbau
① 2 x 12,5 mm Diamant
② Federschiene / CD-Profil und Akustik Dämmplatte TP 120 A
③ Luftdichte Ebene / Dampfbremse LDS 10 Silk
④ Holzständer mit Knauf Insulation Mineral Plus HB 034
⑤ 2 x 12,5 mm Diamant
⑥ Individueller Witterungsschutz

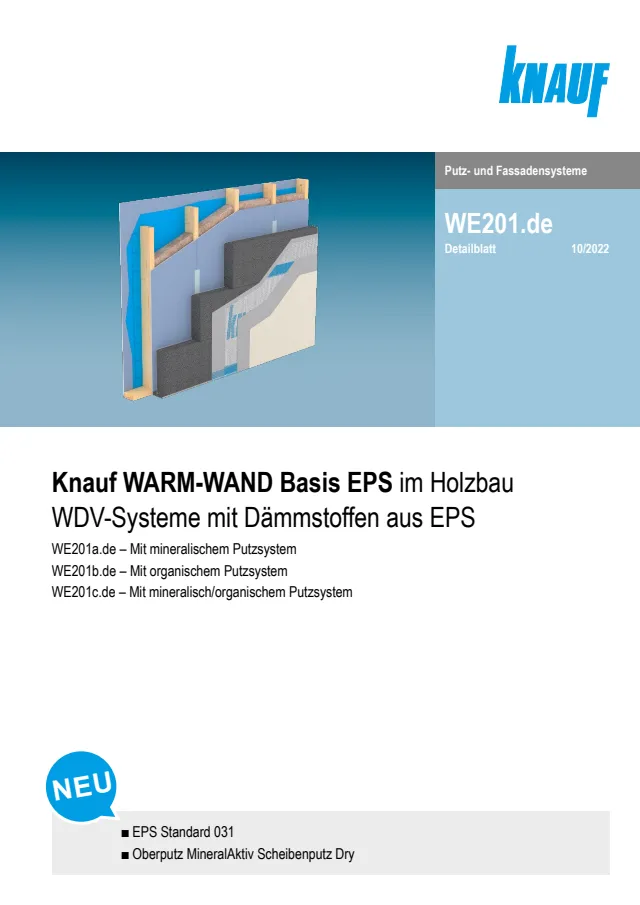

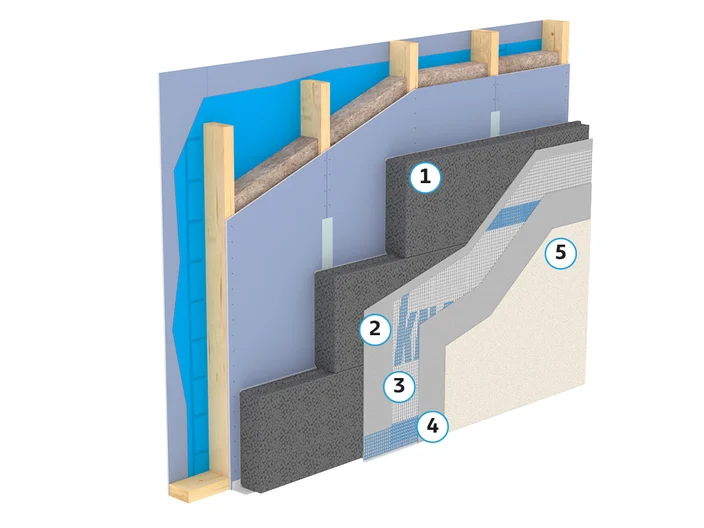

WARM-WAND Basis EPS

Das WARM-WAND Basis EPS System ist die ökonomische Lösung für die Anwendung im Holzbau, sowohl beim Neubau als auch in der Sanierung. Die EPS-Dämmplatten werden dabei einfach aus Massivholz oder den im Holzbau üblichen Plattenwerkstoffen geklebt. Das WARM-WAND Basis EPS kann deshalb schnell umgesetzt werden und besticht in Kombination mit den sehr guten Wärmedämmeigenschaften durch hervorragende Wirtschaftlichkeit.

Wandaufbau
① Dämmstoff, z. B. EPS SunJa 032, Knauf EPS Standard 035 weiß
② Klebemörtel, z. B. Knauf SM700 Pro, Knauf Pastol, Knauf Pastol Dry
③ Armiermörtel, z. B. Knauf SM700 Pro, Knauf Pastol, Knauf Pastol Dry
④ Oberputz, z. B. Knauf SP 260 Pro, Knauf Noblo, Knauf Conni S, Knauf Addi S, Knauf MineralAktiv Scheibenputz
⑤ Farbe, z. B. Knauf Siliconharz-EG-Farbe, Knauf MineralAktiv Fassadenfarbe

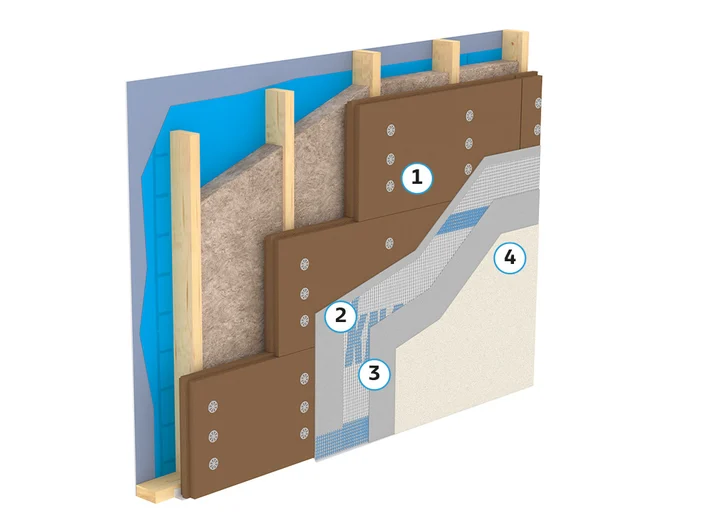

WARM-WAND Natur

Das WARM-WAND Natur System bietet höchsten Wohnkomfort. Das Wärmedämmverbundsystem (WDVS) basiert auf dem nachwachsenden Rohstoff Holz, der seine Stärken beim Wärmeschutz im Sommer und im Winter hervorragend ausspielt. In Verbindung mit Beschichtungen aus dem Hause Knauf bietet WARM-WAND Natur im Holzbau eine perfekte Verbindung von Ökologie und Ökonomie. Die Dämmplatten können sowohl Holzständerkonstruktionen als auch auf massive Holzuntergründe aufgebracht werden.

Das System ist in den folgenden Varianten verfügbar:

Zu den WARM-WAND Natur Varianten

Wandaufbau
① Holzweichfaserplatte als Dämmstoff
② Armiermörtel, z. B. Knauf Luis, Knauf SM700 Pro
③ Oberputz, z. B. Knauf SP 260 Pro, Knauf Conni S, Knauf Noblo Filz, Knauf MineralAktiv Scheibenputz
④ Farbe, z. B. Knauf Siliconharz-EG-Farbe, Knauf Autol TSR, Knauf MineralAktiv Fassadenfarbe

Gebäudeabschlusswand-Systeme im Holzbau

Gebäudeabschlusswände sind Wände, die ein Gebäude zu einem direkt anschließendem Gebäude, zum Beispiel bei Doppelhäusern oder Reihenhäusern, abschließen und daher besonderen Anforderungen an den Schallschutz und Brandschutz genügen müssen.
