Wat is een plafond of een verlaagd plafond van platen ?
Knauf plaatplafonds kunnen worden gebruikt als plafondbeplating of als verlaagd plafond.
Volgens DIN 18168 geldt de volgende omschrijving: plafondbeplatingen en verlaagde plafonds zijn «…vlakke of verschillend gevormde plafonds met een glad, geperforeerd of gedeeld oppervlak, bestaande uit een structuur en een deklaag als oppervlak; dat bij plafondbeplatingen rechtstreeks in het dragende bouwelement is veranker; dat bij verlaagde plafonds is opgehangen .…»
Zoeken naar systeem voor Knauf plafonds
Stel uw plafondensysteem in enkele klikken samen
- Een systeem dat aan uw akoestische, brand- en andere eisen voldoet
- Permanent bijgewerkte gegevens
- Bereken de benodigde hoeveelheden producten
Wat is hun toepassingsgebied?
Plafonds of verlaagde plafonds vallen alleen binnen gebouwen.
Knauf plaatplafonds kunnen worden gebruikt in gebieden met een constante of hoge constante vochtigheid die niet rechtstreeks aan het weer zijn blootgesteld, onder bepaalde voorwaarden, zoals een tegen corrosie beschermde structuur en het gebruik van geschikte platen, bijv. Knauf Drystar-Board of Diamond Board ONE.
Op verzoek kan de structuur worden voorgedimensioneerd, rekening houdend met de eisen buiten (druk/ zuiging).
Brandweerstand
De brandweerstand van Knauf plaatplafonds wordt beoordeeld zonder betrokkenheid van of rekening te houden met de dragende vloer; die heeft alleen betrekking op de verlaagde plafonds.
Naast de scheiding tussen de verdiepingen te verzekeren, is dit met name van belang wanneer het plenum moet worden beschermd tegen blootstelling aan brand vanuit de kamer (van onder of wanneer de kamer moet worden beschermd tegen blootstelling aan brand vanuit het plenum van boven). Afhankelijk van de brandweerstandseisen kunnen beide vereisten ook worden gecombineerd.
Voor meer details, zie onze technische brochure en onze brochure over brandwerende systemen.
Montage van de structuur
Verankering aan bovenverdiepingen
De afhanger wordt verankerd door middel van pluggen die aangepast zijn aan de ondergrond.
- Ondergrond van gewapend beton: geschikte stalen pluggen
- Ondergrond van andere materialen: goedgekeurde of genormaliseerde verankeringselementen specifiek voor het betrokken bouwmateriaal.
- Brandstabiele of brandwerende plafonds: metalen pluggen zijn verplicht
Afhanger
Afhanger van de basisprofielen, respectievelijk de draagprofielen uitsluitend met afhangers volgens brochure blz. 19 tot 21 (indien nodig moet meextra maatregelen rekening worden gehouden). Voor de bevestigingsafstanden van plafonds en de afstand tussen profielen/latten de systeemtabellen in het hoofdstuk «Planningsgegevens» raadplegen.
Latten/profielen
De basislatten/basisprofielen, respectievelijk de draaglatten/ draagprofielen met afhangers verbinden en ze correct uitlijnen op de gewenste ophanghoogte. Alle profielverbinders verschuiven Verlenging van draagprofielen CD 60/27 met profielverbinders CD 60/27.
Wandaansluiting
Door middel van profiel UD 28/27 als draagverbinder, hulpmiddel bij de montage of indien brandweerstand. Bevestiging met bevestigingsmateriaal geschikt voor de ondergrond, max. tussenafstand 1 m indien niet dragend, of 625 mm indien dragend. Voor akoestische eisen Knauf Dichtingsband gebruiken.
Montage van de beplating
Om vervorming te voorkomen, beginnen met het bevestigen van de platen in het midden of de hoek ervan. Elke laag platen stevig tegen het geraamte druken en ze afzonderlijk bevestigen. Zie onze brochure over gipsplafonds voor andere installatieschema's met verschillende plaatafmetingen.

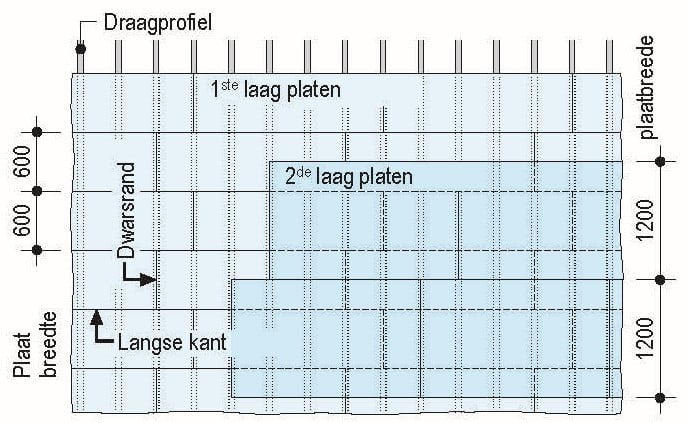

Knauf platen – dwarse plaatsing
1ste laag: 600 mm bv. Silentboard 12,5 en 2de laag: 1200 mm bv. Diamond Board 12,5
- Knauf platen dwars op de draaglatten/draagprofielen plaatsen.
- De aansluitingen van de dwarsplaten op de draaglatten/ draagprofielen plaatsen (min. 400 mm uit elkaar).
- De aansluitingen van de kopse kanten gelijkmatig tussen de lagen platen verschuiven.
- De aansluitingen van de langse kanten met een halve plaatbreedte verschuiven ten opzichte van de eerste laag platen.
Horizonboard – dwarse plaatsing – kruisvoeg
Plaatbreedte 1ste laag: 1200 mm bv. standaard plaat 13 AK 2de laag: 1200 mm
- Horizonboard A 13 Horizonboard dwars op de draaglatten/draagprofielen plaatsen.
- De aansluitingen van de dwarsplaten op de draaglatten/ draagprofielen plaatsen.
- In geval van meervoudige beplating, de aansluitingen van kopse kanten tussen de lagen platen verschuiven.
- De daansluitingenvan de langse kanten met een halve plaatbreedte tussen de lagen platen verschuiven.
Voegen en afwerking van gipsplaten
Gipsplaten met een kartonnen oppervlak worden gevoegd volgens de vereiste afwerkingsgraad, van F1 tot F3. Voor het vullen en de eerste bewerking van de voegen raden we aan de poederpleister EasyFiller 45/90 of het kant-en-klaar product Fill & Finish Light te gebruiken. De voegen worden handmatig gevuld met papieren of glasvezelvoegbanden.
Voor F2a, F2b en F3 afwerkingen, zowel handmatig als mechanisch, kun je kant-en-klare producten gebruiken zoals Fill & Finish Light of Super Finish, of kiezen voor een poederproduct zoals Jointfinisher.
Tips voor het voegen :
- Breng papiertape aan op dwarsnaden, snijkanten en gemengde naden (bijv. AK + snijkant),
- Bedek de zichtbare schroefkoppen,
- Zodra de voeg is opgedroogd, schuur je het zichtbare oppervlak licht op indien nodig.
Gebruik Trenn-Fix voor de voegen tussen aangrenzende droogbouwdelen (plafond/wand). Deze speciale papieren tape kan worden gebruikt om de randvoegen van gipskartonconstructies op te vullen zonder noodzaak van aansluiting op het ruwbouwwerk, waardoor een afwerking zonder ongelijkmatige scheuren wordt gegarandeerd. Trenn-Fix heeft een kleefstrip.
Voor meer informatie over voegtechnieken, raadpleeg het gamma Surface Finishing.
Overzicht van het systeem
- Houten structuur

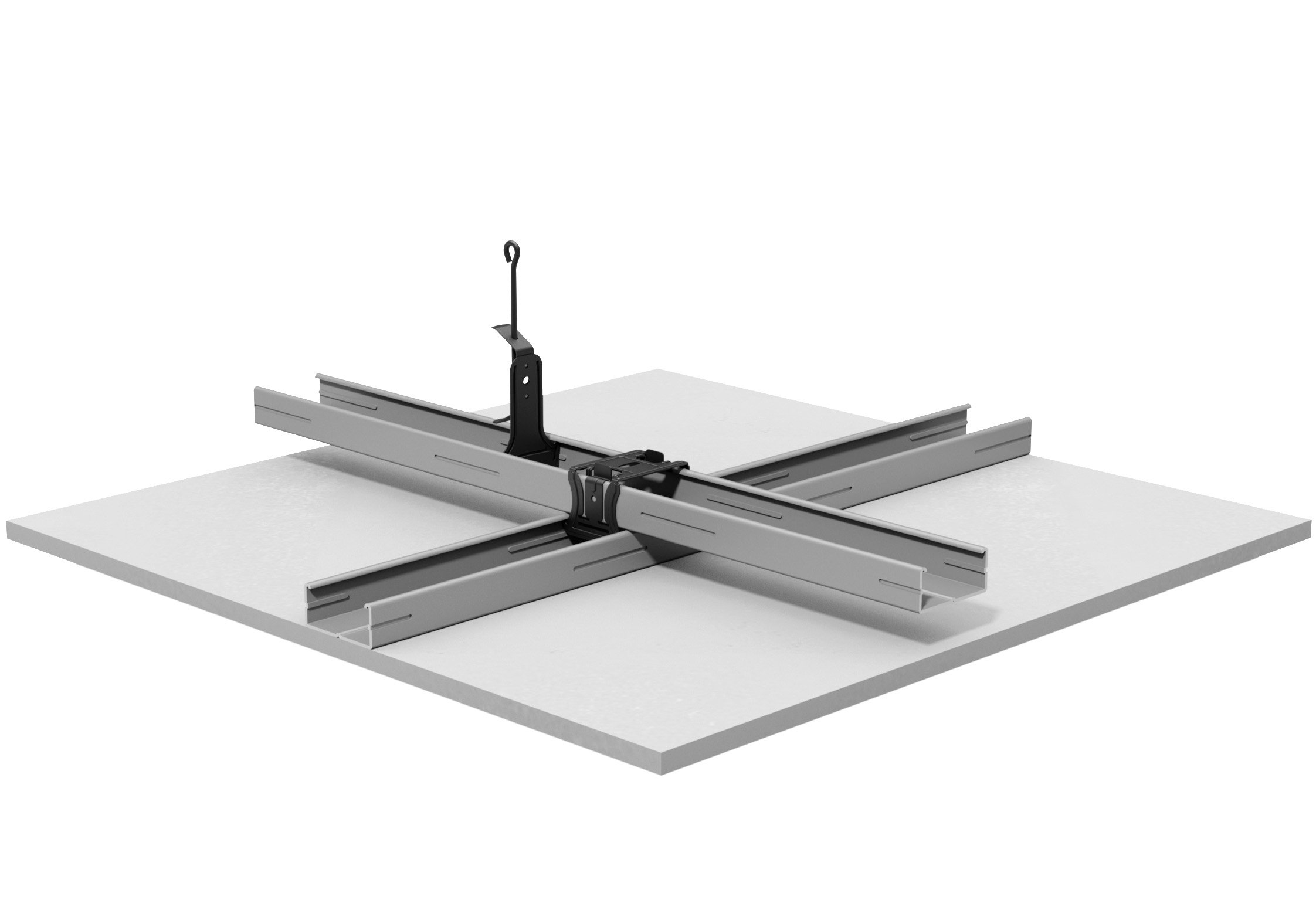

- Metalen structuur op twee niveaus

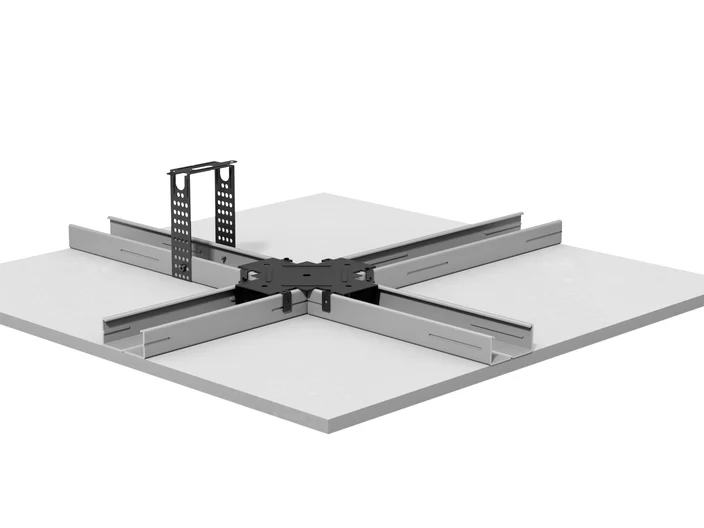

- Metalen structuur op één niveau
- Metalen structuur voor grote overspanning
Onze andere oplossingen voor plafonds

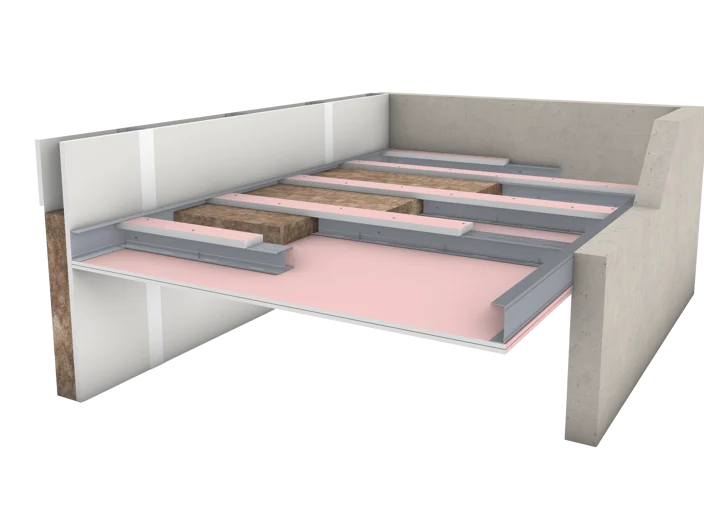

Ontdek onze andere innovatieve oplossingen, zoals zelfdragende wand-tot-wand plafonds, of overweeg oplossingen om zowel het ontwerp als de akoestiek van uw ruimtes te optimaliseren.
